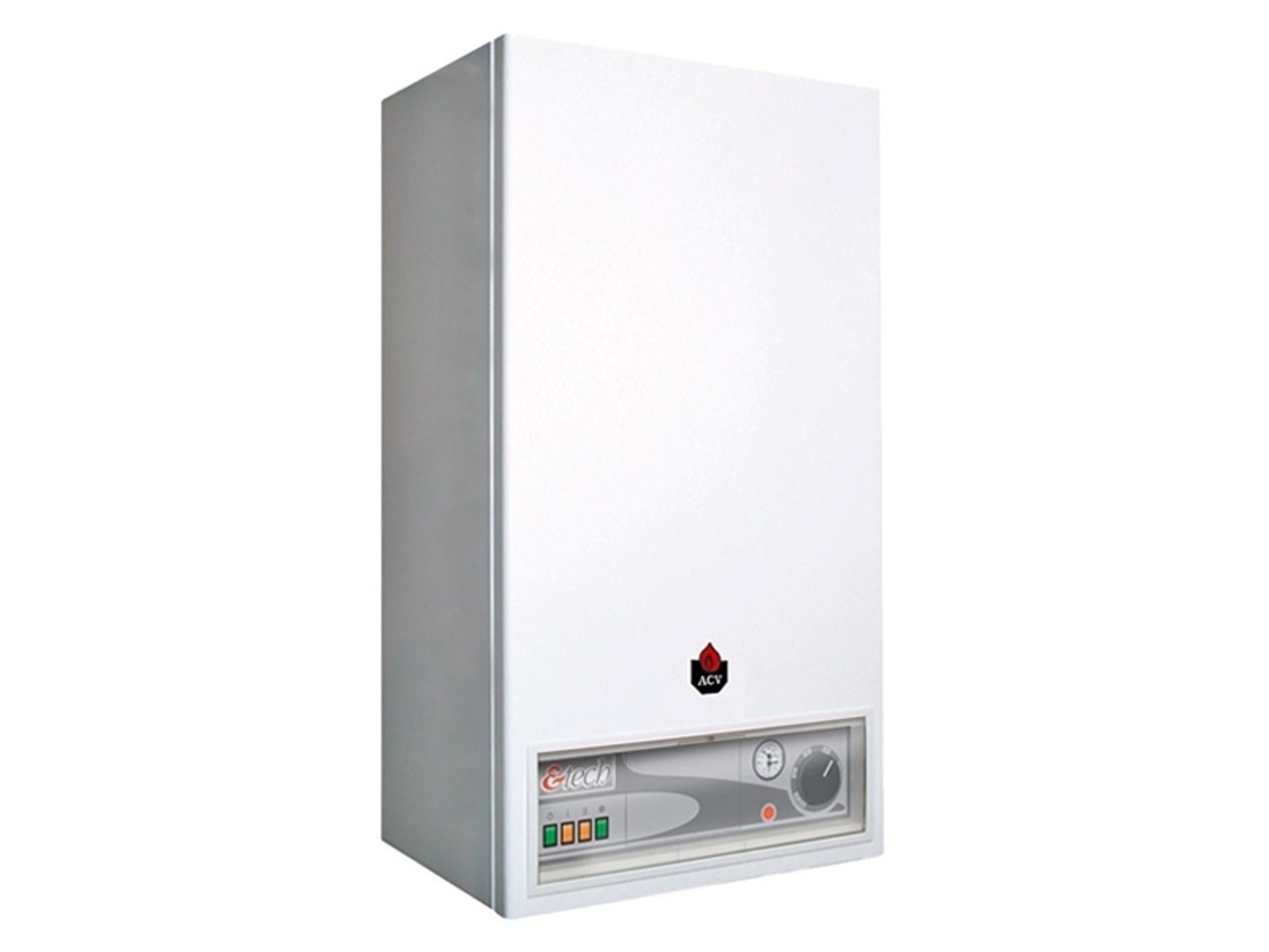

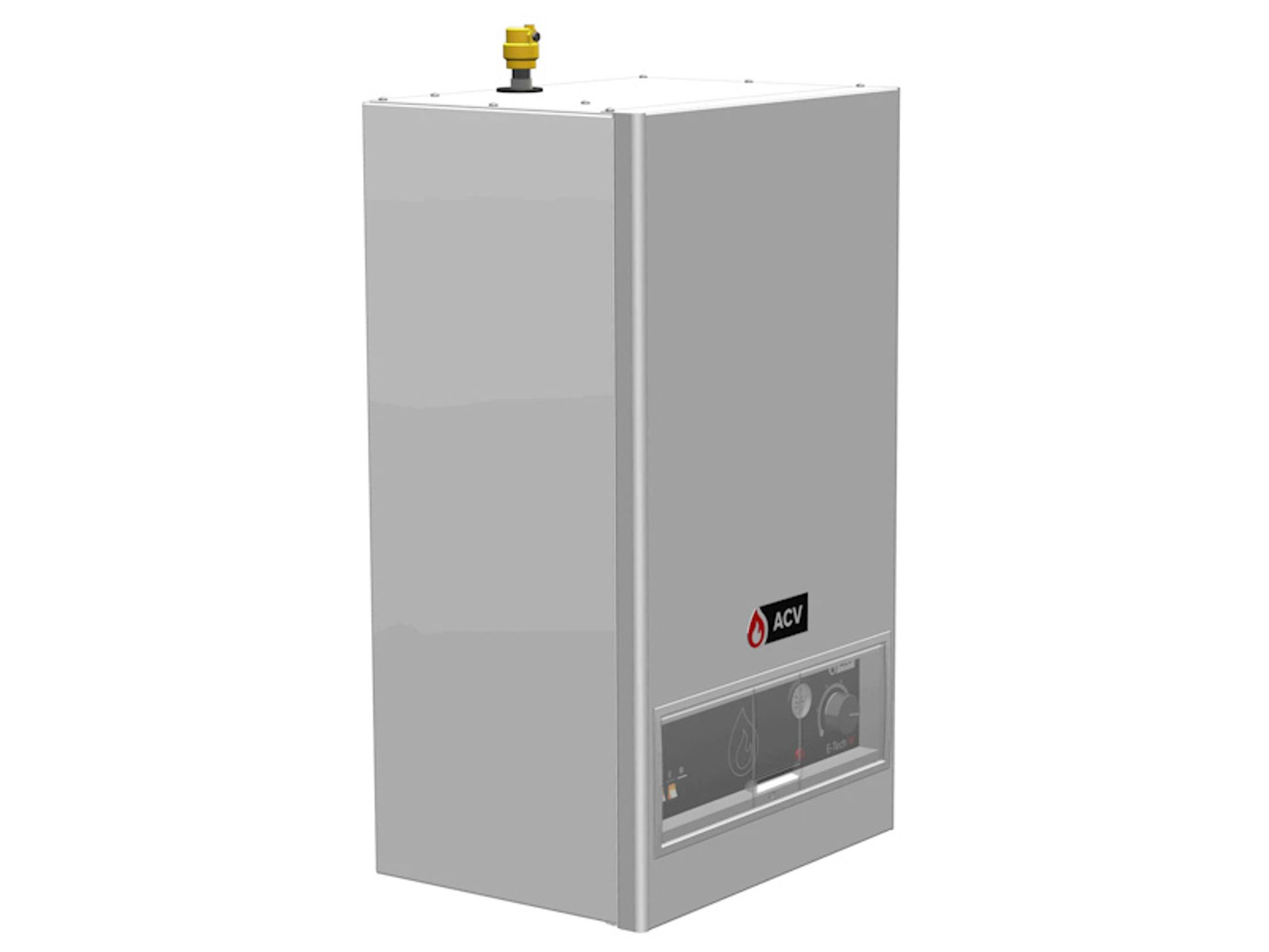

E-Tech W

Elektrische verwarmingsketel met combi mogelijkheid

Elektrische modulerende verwarmingsketel;
Met optioneel warm watervoorziening (combiketel);
Modulerend vermogen op basis van verwarmingsbehoefte;
Geschikt voor woningen en kleine utiliteit.

  • De E-Tech W is een elektrische, modulerende verwarmingsketel met optioneel warm watervoorzieningen, bestaat uit 7 modellen met een nominaal vermogen van 8 tot en met 36 kW en wordt standaard geleverd als hangende uitvoering
  • Met name geschikt voor woningen en kleine utiliteit
  • Eenvoudig te installeren en uitermate onderhoudsarm
  • Het comfort van de verwarming met warm water
  • Volledig geruisloze werking
  • Geschikt voor ieder verwarmingscircuit
  • Hoogwaardige stalen warmtewisselaar
  • Verwarmingselementen in hoogwaardig roestvaststaal (incoloy 800) en derhalve zeer goed bestand tegen hoge temperaturen en corrosie
  • Afgewerkt met een moderne gelakte stalen mantel, voorzien van bedieningspaneel
  • Modulerend vermogen op basis van verwarmingsbehoefte
  • Kan (optioneel) worden aangestuurd door een universele aan/uit thermostaat 2-draads (die 230V kan schakelen).
    • Onderstaand een aantal voorbeelden (andere merken mogen uiteraard ook worden toegepast zolang die 230V kunnen schakelen):
      • HONEYWELL Kamerthermostaat DT90 E1012 aan/uit 230V (bedraad)
      • HONEYWELL Kamerthermostaat CMT907 A1017 aan/uit klokthermostaat 230V (bedraad)
      • HONEYWELL Kamerthermostaat T4 H110A1023 aan/uit klokthermostaat 230V (bedraad)
      • HONEYWELL Slimme thermostaat T6 (Lyric) Y6H810WF1005 aan/uit

Sanitair Warm Water

De E-Tech W is optioneel leverbaar met een aantal kits voor het maken van Sanitair Warm Water. Er zijn twee oplossingen*:

  • Kit Sanitair in combinatie met platenwisselaar (artikelnummer 10800085) + Kit Bekabeling SWW (artikelnummer 257F1132).
    Deze oplossing wordt geadviseerd bij een benodigd cv-vermogen > 15 kW en een normale warm tapwater behoefte (maximaal CW4 in combinatie met een E-Tech W 28 tri).

  • Kit Sanitair in combinatie met externe boiler (artikelnummer A1002653) + Kit Bekabeling SWW (artikelnummer: 257F1132).
    Deze oplossing wordt geadviseerd bij kleinere cv-vermogens of bij een grote warm tapwater behoefte (meerdere tappunten tegelijk). Dit in combinatie met een Smart of Comfort boiler (100 - 240 liter).

* Bekijk hiervoor ook het tabblad 'specificaties'

De E-Tech W wordt standaard geleverd met:

  • Veiligheidscircuit (laagwater en maximaal temperatuur)
  • Expansievat van 10 liter
  • Thermo-manometer
  • Veiligheidsklep
  • Circulatiepomp
  • Automatische ontluchter

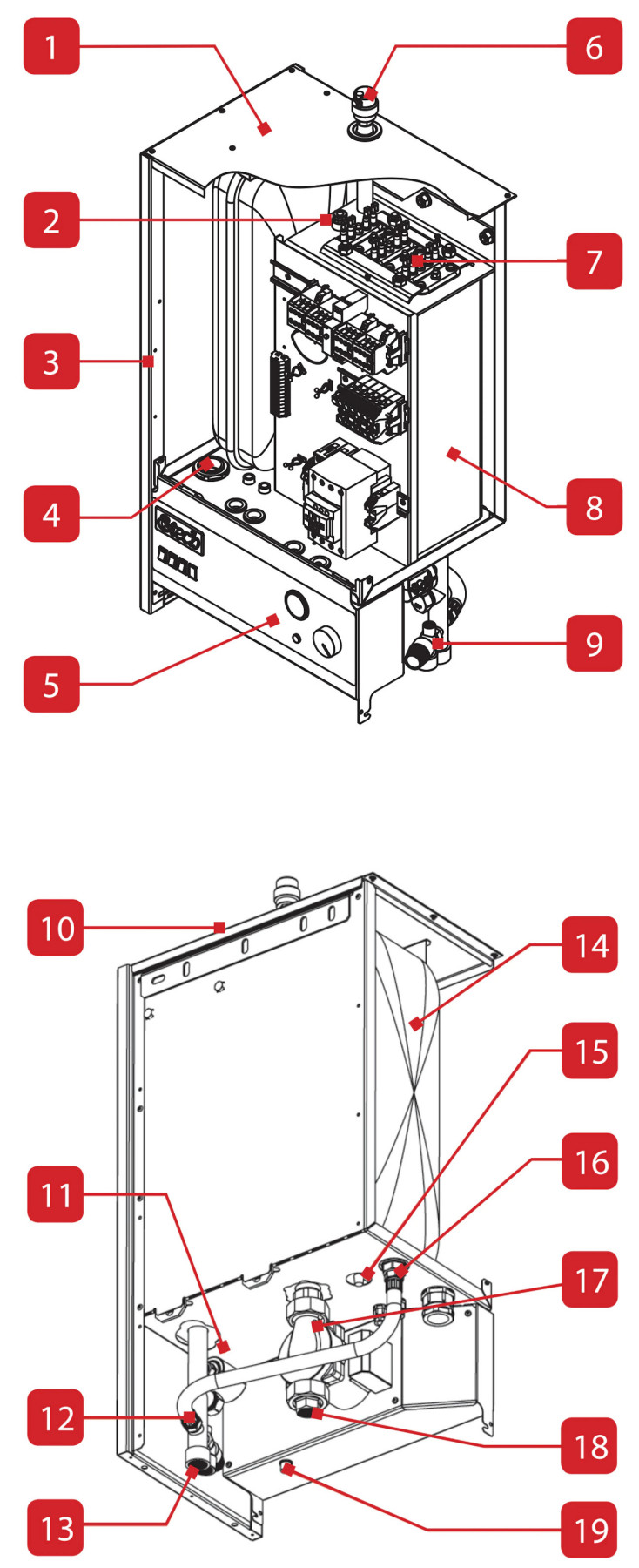

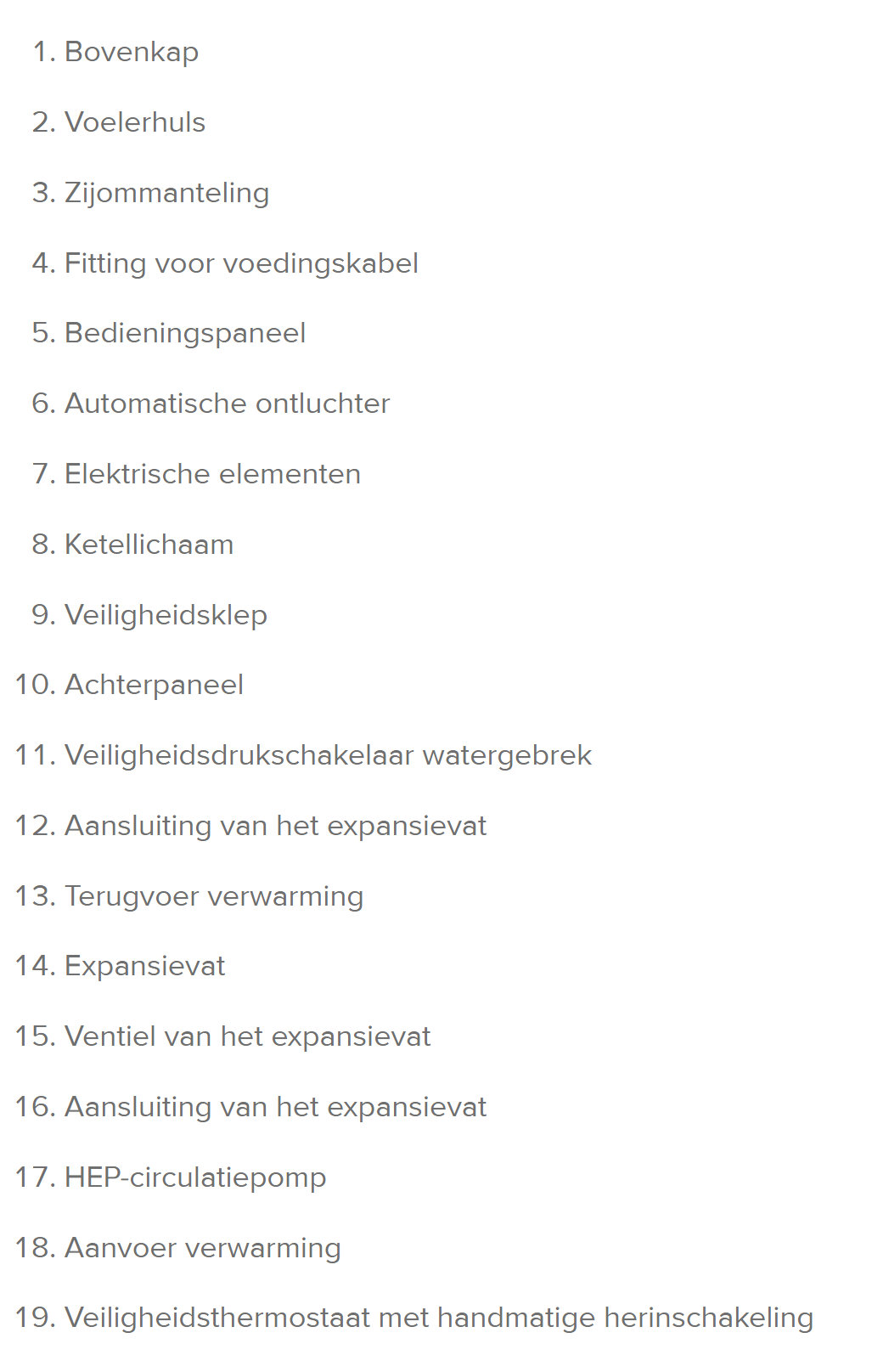

Legenda
1 Bovenplaat
2 Voelerhuls
3 Zijommanteling
4 Wartel voor voedingskabel
5 Bedieningspaneel
6 Automatische ontluchter
7 Elektrische verwarmingselementen
8 Warmtewisselaar
9 Veiligheidsklep
10 Achterpaneel
11 Veiligheidsdrukschakelaar watergebrek
12 Aansluiting van het expansievat
13 Retour verwarming
14 Expansievat
15 Ventiel van het expansievat
16 Aansluiting van het expansievat
17 Circulatiepomp
18 Aanvoer verwarming
19 Veiligheidsthermostaat met handmatige herinschakeling

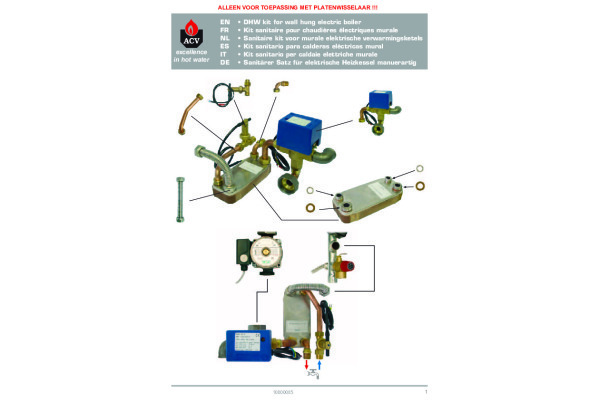

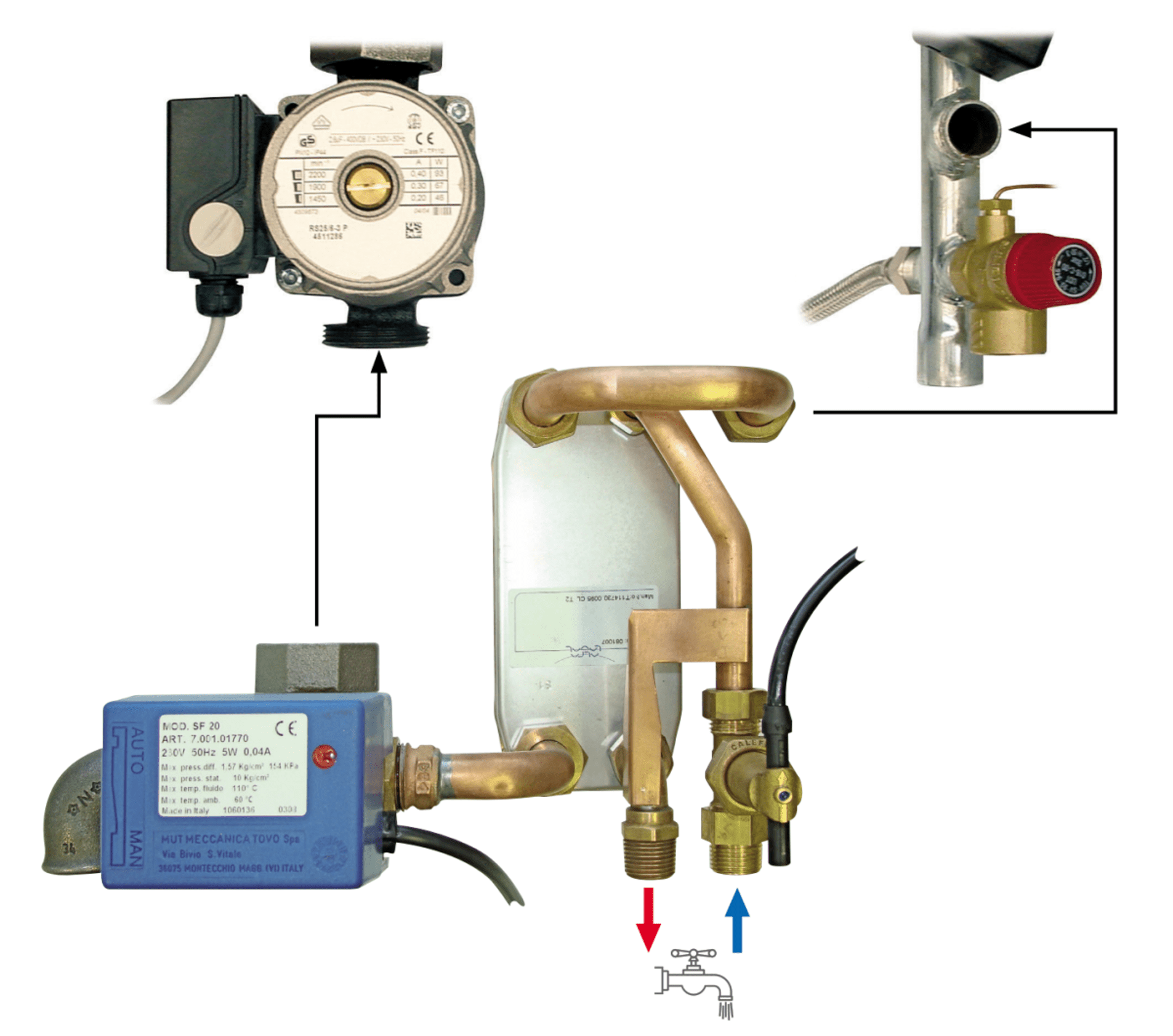

Optioneel Kit Sanitair in combinatie met platenwisselaar (artikelnummer 10800085).

Kit Sanitair in combinatie met platenwisselaar

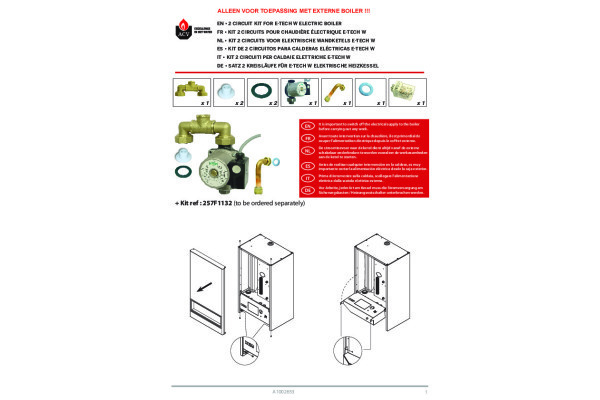

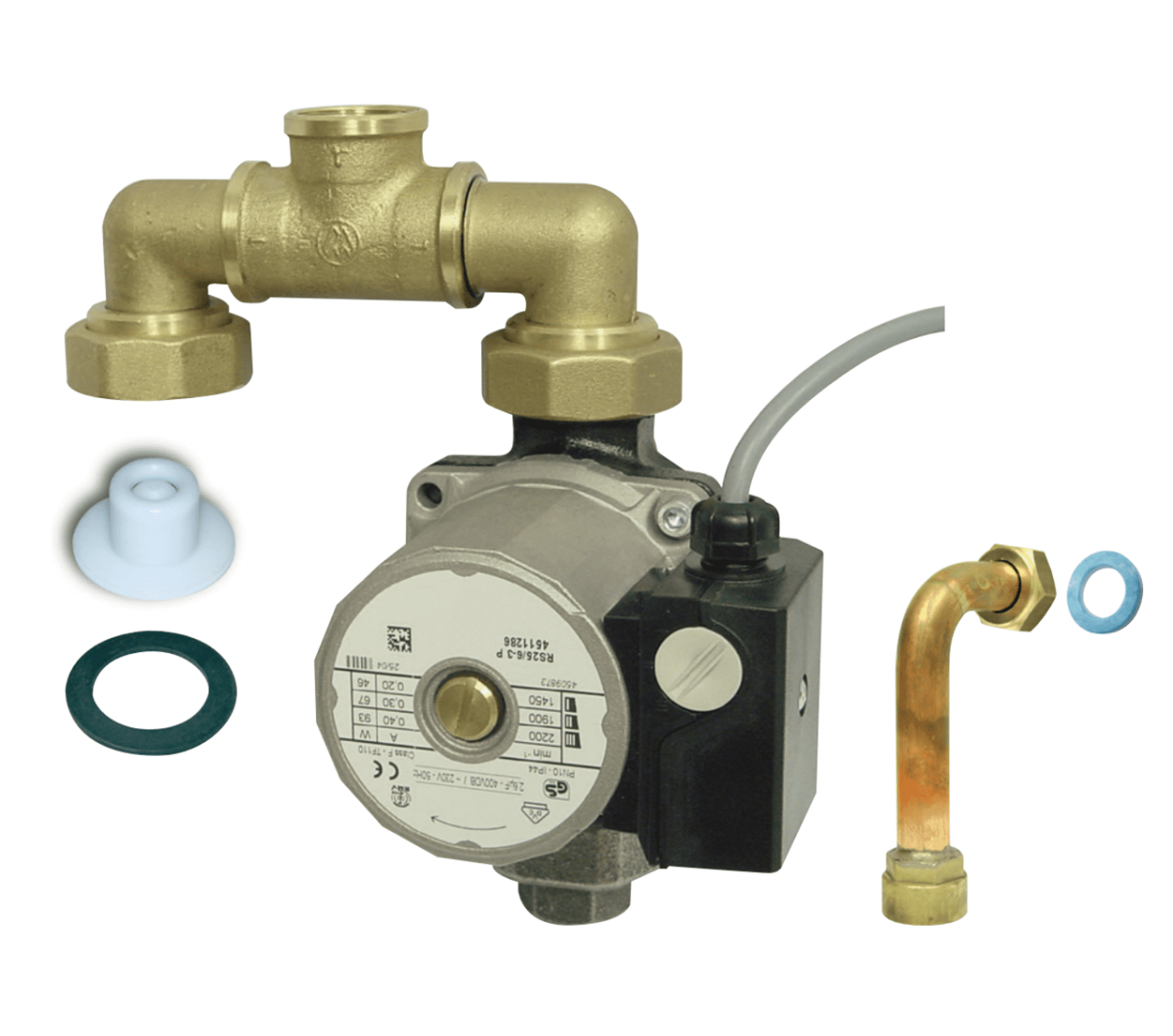

Optioneel Kit Sanitair in combinatie met externe boiler (artikelnummer A1002653).

Kit Sanitair in combinatie met externe boiler

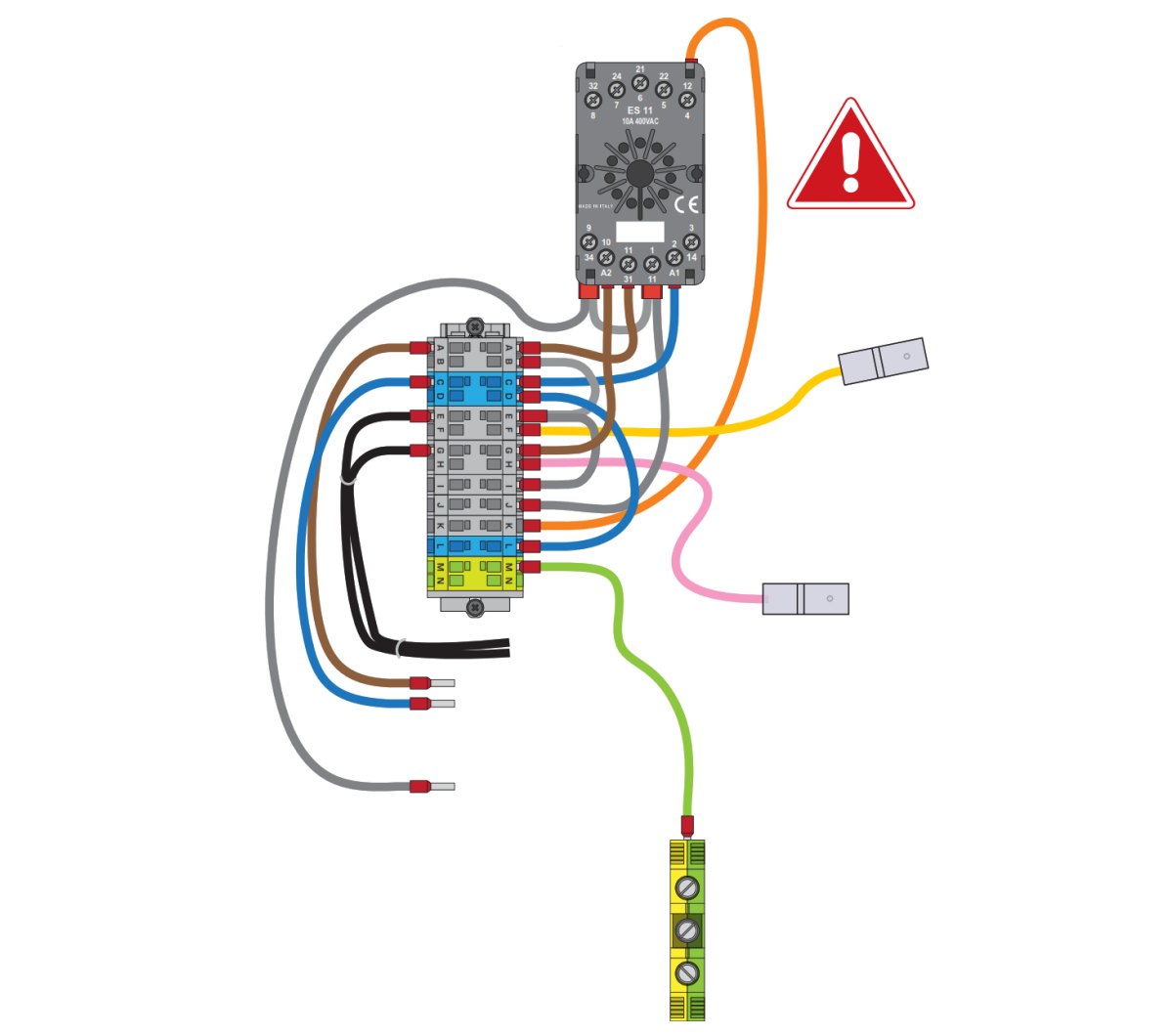

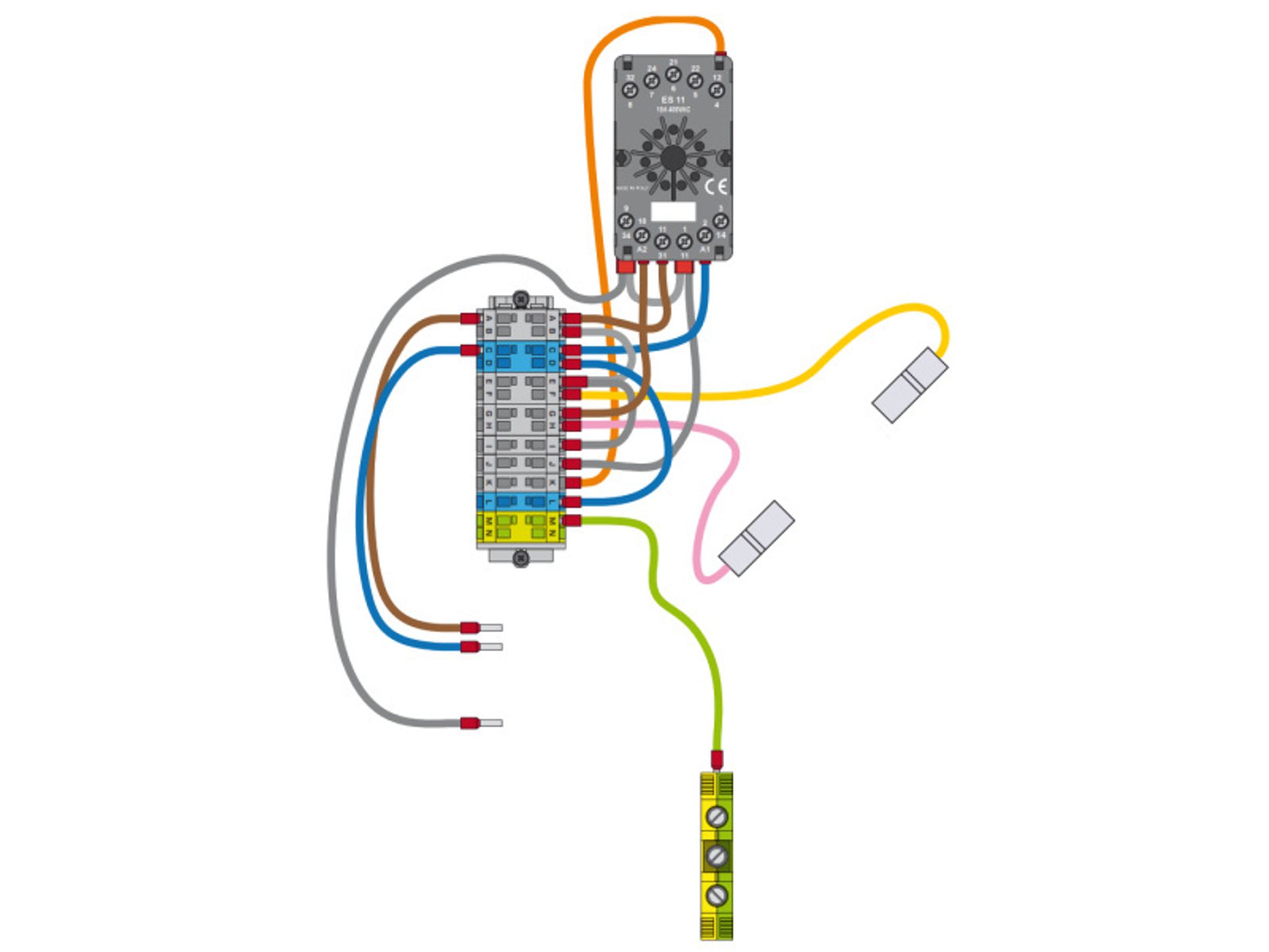

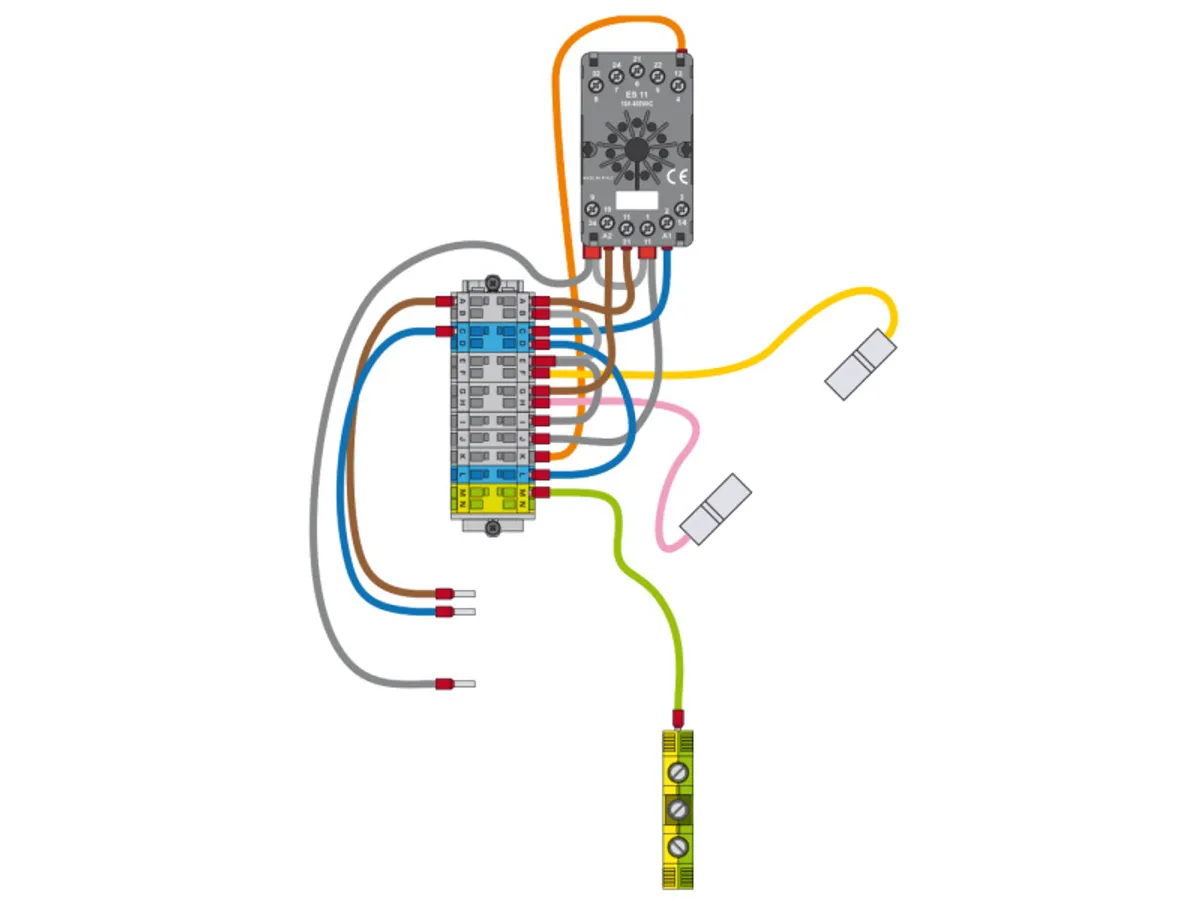

Optioneel Kit Bekabeling SWW voor E-Tech W (artikelnummer 257F1132).

Kit Bekabeling SWW voor E-Tech W



Type E-Tech W 09 tri 15 tri 22 tri 28 tri 36 tri
Artikelnummer A1002092 A1002090 A1002091 A1002093 A1002094
Eigenschappen
Maximale vermogen 8,4 14,4 21,6 28,8 36,0 kW
Sanitair warm water optie optie optie optie optie
Vermogencircuit 3 x 400 3 x 400 3 x 400 3 x 400 3 x 400 V
Controlecircuit 230 230 230 230 230 V
Frequentie 50 50 50 50 50 Hz
Stroomsterkte 3 x 12 3 x 20,8 3 x 31,2 3 x 41,6 3 x 52 A
Bescherming 43 43 43 43 43 IP
Vermogen verwarminsgelementen 2 x 1,4 2 x 2,4 2 x 2,4 2 x 2,4 2 x 3,0 kW
Aantal verwarmingselementen 3 3 5 6 6 stuks
Weerstand van de verwarmingselementen 37,8 22 22 22 17,6 Ω
Waterinhoud warmtewisselaar 13 13 13 13 13 liter
Volume expansievat 10 10 10 10 10 liter
Maximale bedrijfsdruk 3 3 3 3 3 bar
Maximale bedrijfstemperatuur 85 85 85 85 85 °C
Verwarmingsaansluitingen 3/4 (F) 3/4 (F) 3/4 (F) 3/4 (F) 3/4 (F) " Ø
Energielabel D D D D D

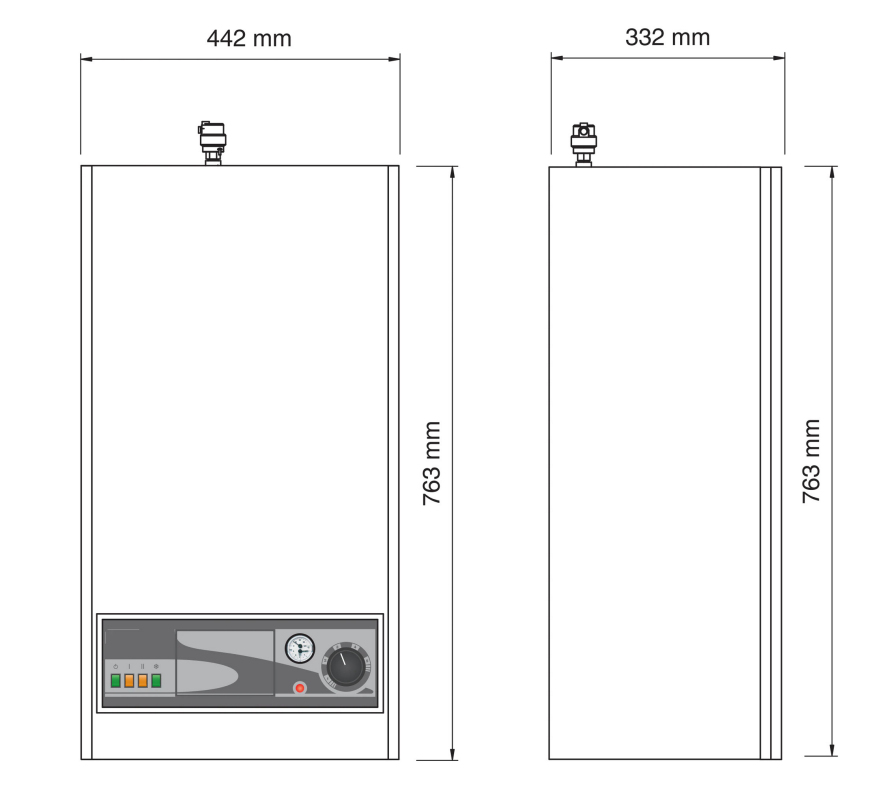

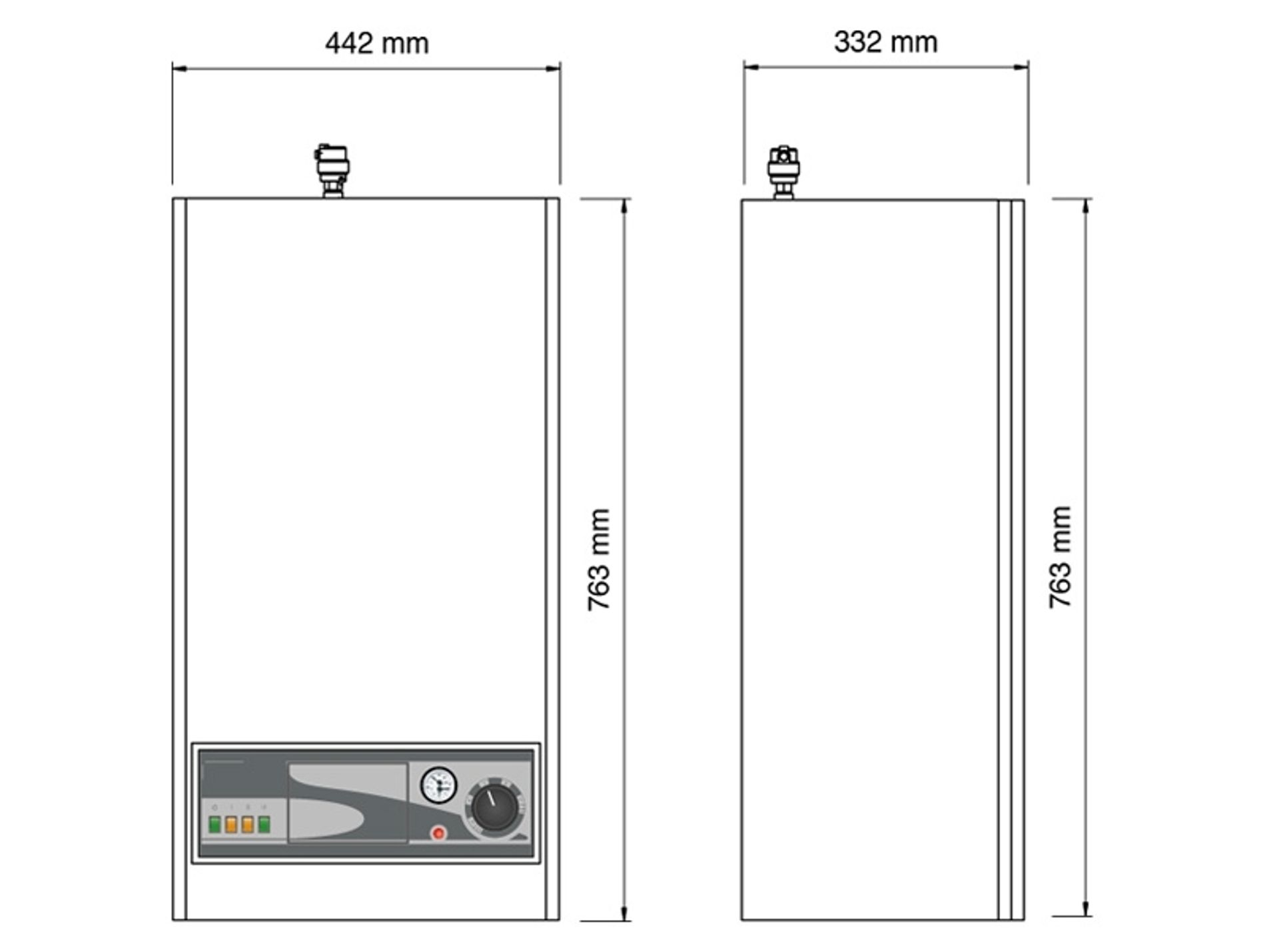

Afmetingen
Hoogte 763 763 763 763 763 mm
Breedte 442 442 442 442 442 mm
Diepte 332 332 332 332 332 mm
Leeggewicht 45 45 45 45 45 kg
Type E-Tech W 09 mono* 15 mono*
Artikelnummer A1002095 A1002096
Eigenschappen
Maximale vermogen 8,4 14,4       kW
Sanitair warm water optie optie
Voedingsspanning (vermogen) 230 230       V
Voedingsspanning (besturing) 230 230       V
Frequentie 50 50       Hz
Stroomsterkte 36 62,4       A
Bescherming 43 43       IP
Vermogen verwarminsgelementen 2 x 1,4 2 x 2,4       kW
Aantal verwarmingselementen 3 3       stuks
Weerstand van de verwarmingselementen 37,8 22       Ω
Waterinhoud warmtewisselaar 13 13       liter
Volume expansievat 10 10       liter
Maximale bedrijfsdruk 3 3       bar
Maximale bedrijfstemperatuur 85 85       °C
Verwarmingsaansluitingen 3/4 (F) 3/4" (F)       " Ø
Afmetingen
Hoogte 763 763       mm
Breedte 442 442       mm
Diepte 332 332       mm
Leeggewicht 45 45       kg

* Vraag naar de mogelijkheden voor toepassing in Nederland.

Accessoires E-Tech W verwarmingsketel
Omschrijving           Artikelnummer
Kit Sanitair voor E-Tech W in combinatie met platenwisselaar (tevens nodig artikelnummer 257F1132)           10800085
Kit Sanitair voor E-Tech W in combinatie met externe boiler (tevens nodig artikelnummer 257F1132)           A1002653
Kit Bekabeling SWW voor E-Tech W (alleen nodig bij toepassing Kit Sanitair)           257F1132
Prestaties Kit Sanitair voor E-Tech W in combinatie met platenwisselaar
Type   koud  water   warm water   liter / minuut
E-Tech W 09 tri / mono (vergelijkbaar met CW1)   10 ºC   40 ºC   4
E-Tech W 15 tri / mono (vergelijkbaar met CW2)   10 ºC   40 ºC   7
E-Tech W 22 tri (vergelijkbaar met CW3)   10 ºC   40 ºC   10
E-Tech W 28 tri (vergelijkbaar met CW4)   10 ºC   40 ºC   14
E-Tech W 36 tri (vergelijkbaar met CW4)   10 ºC   40 ºC   14

Continue productie van sanitair warm water tot 14 liter per minuut (ΔT = 30 °C).

CERTIFICATIE:

  • De toestellen zijn voorzien van de “CE”-markering.
  • De toestellen zijn getest volgens de normen EN60335-2-35, EN55014-1, EN55014-2 en EN50081-1.
  • De toestellen voldoen aan de richtlijn inzake elektromagnetische compatibiliteit 89/336/EEG en de laagspanningsrichtlijn 73923/EEG.
  • De toestellen zijn niet gemeten volgens het voormalige CW label, de term vergelijkbaar is een indicatie.

Downloads E-Tech W

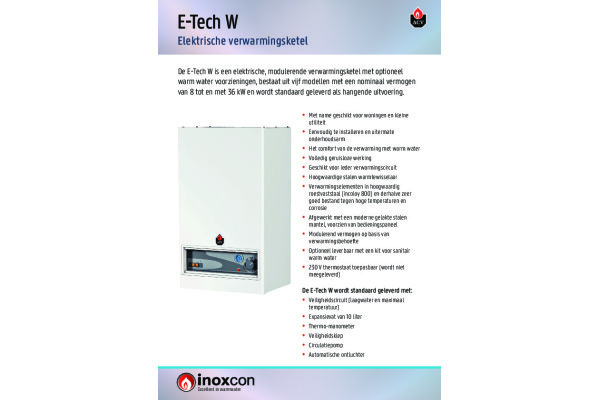

Brochure E-Tech W Download
Brochure E-Tech W

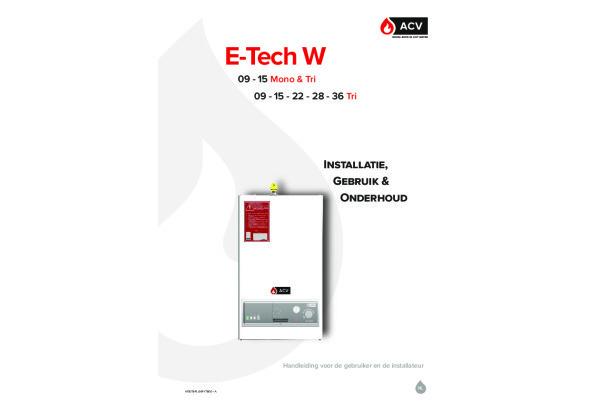

Handleiding E-Tech W Download
Handleiding E-Tech W
Bekabeling SWW i.c.m. platenwisselaar of externe boiler v3 Download
Bekabeling SWW i.c.m. platenwisselaar of externe boiler v3

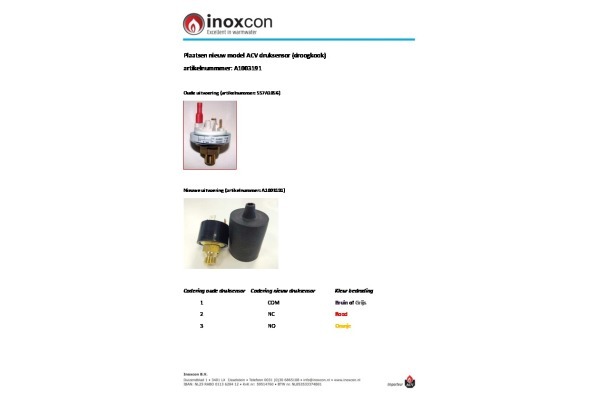

Druksensor plaatsen E-Tech W Download
Druksensor plaatsen E-Tech W

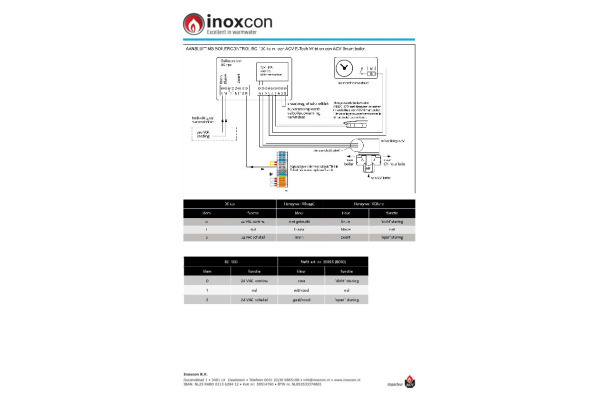

Aansluitschema BC-130 op een E-Tech W en een Comfort of Smart boiler E-Tech W Download
Aansluitschema BC-130 op een E-Tech W en een Comfort of Smart boiler E-Tech W

Energielabels E-Tech W

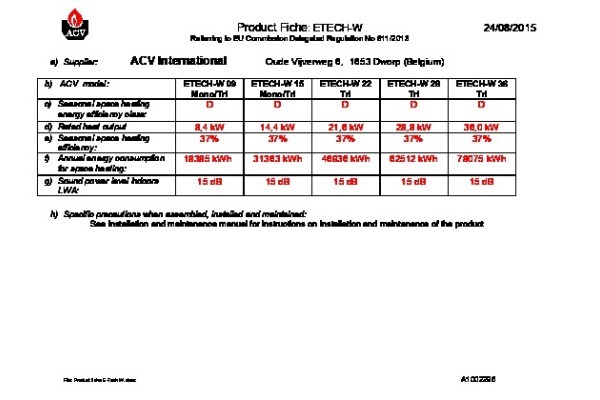

Ecodesign Specificaties Download
Ecodesign Specificaties
E-Tech W 09 Energielabel Download
E-Tech W 09 Energielabel

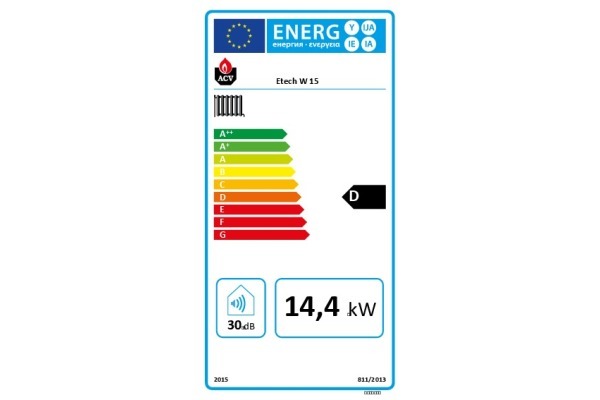

E-Tech W 15 Energielabel Download
E-Tech W 15 Energielabel
E-Tech W 22 Energielabel Download
E-Tech W 22 Energielabel
E-Tech W 28 Energielabel Download
E-Tech W 28 Energielabel

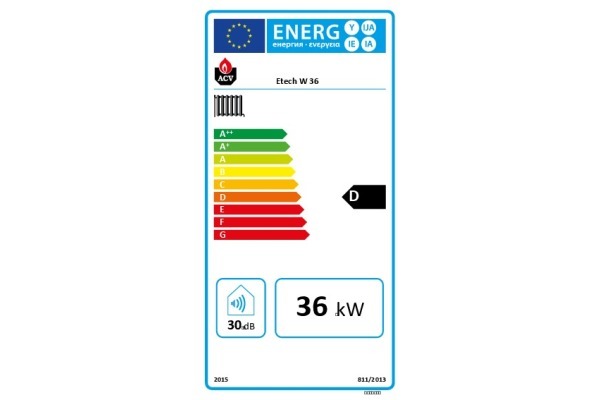

E-Tech W 36 Energielabel Download
E-Tech W 36 Energielabel

Stel ons een vraag over E-Tech W

Inoxcon is importeur van ACV producten, echter wij verzorgen niet de installatie en het onderhoud. Hiervoor kunt u contact opnemen met een erkende installateur.


Ook interessant voor u:
Wij hebben de volgende producten voor u geselecteerd

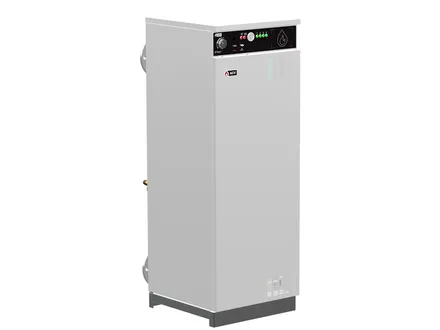

E-Tech S
