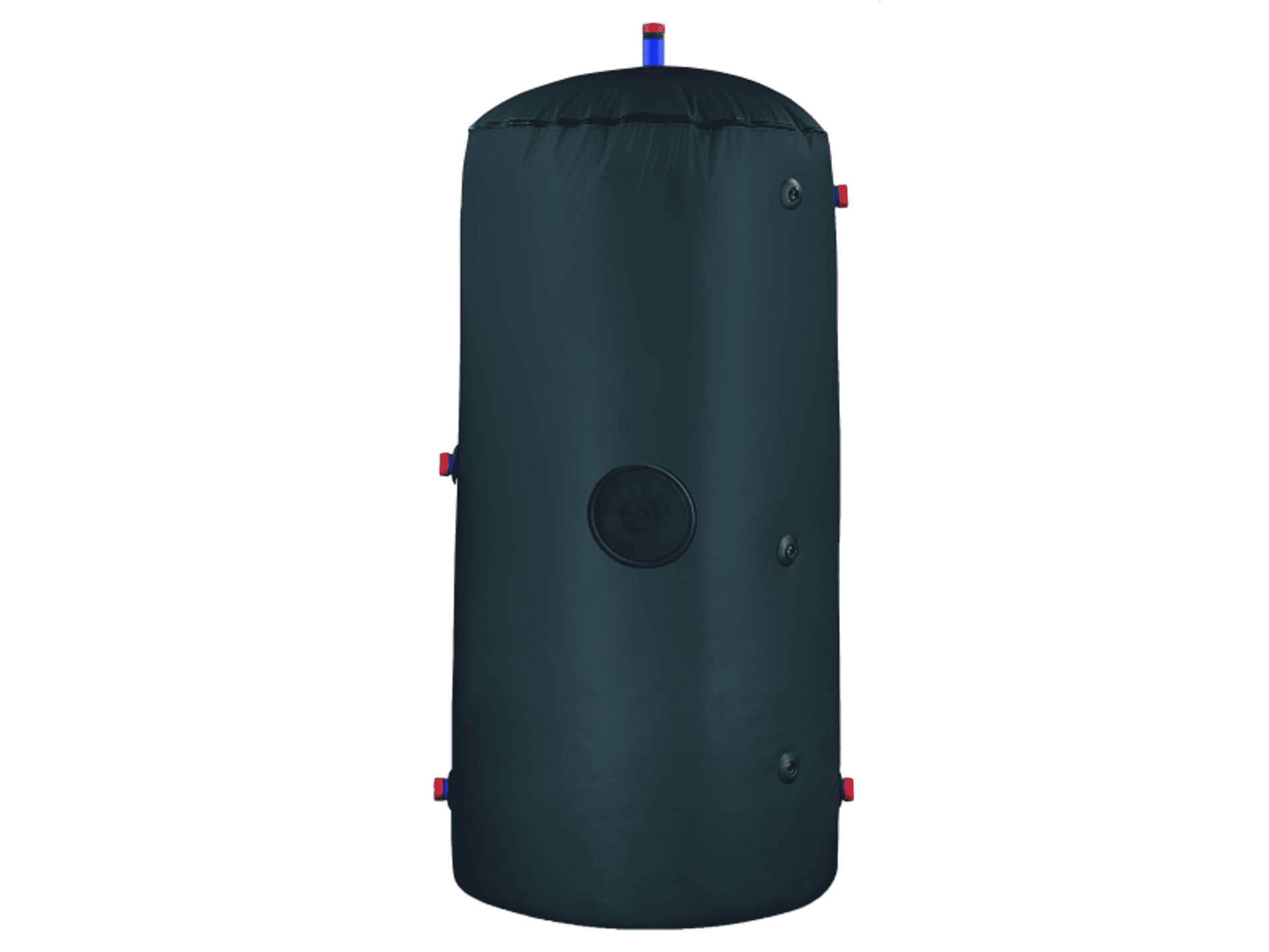

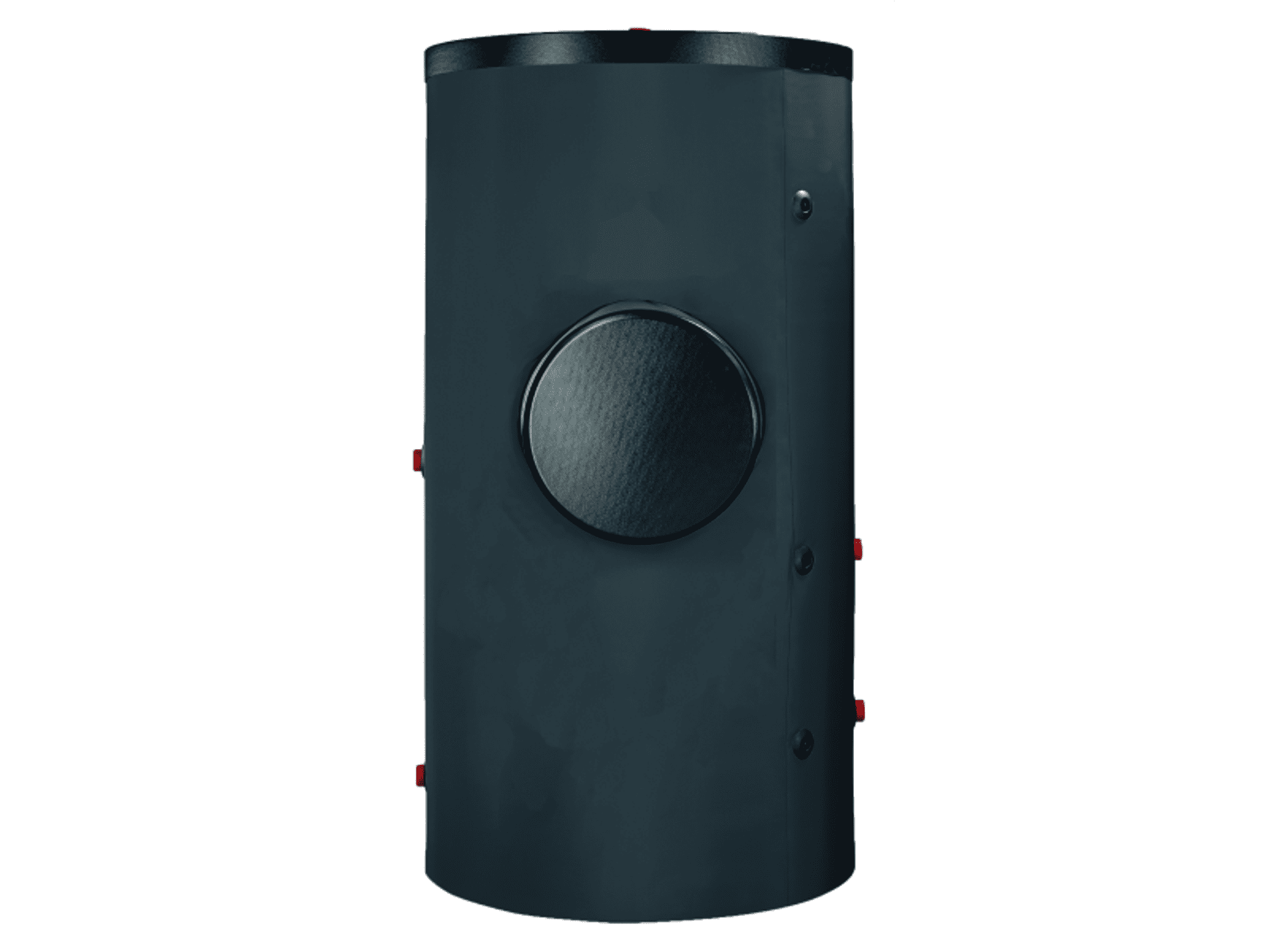

Voorraadvaten LCT 1PLUS

Staande geïsoleerde voorraadvaten

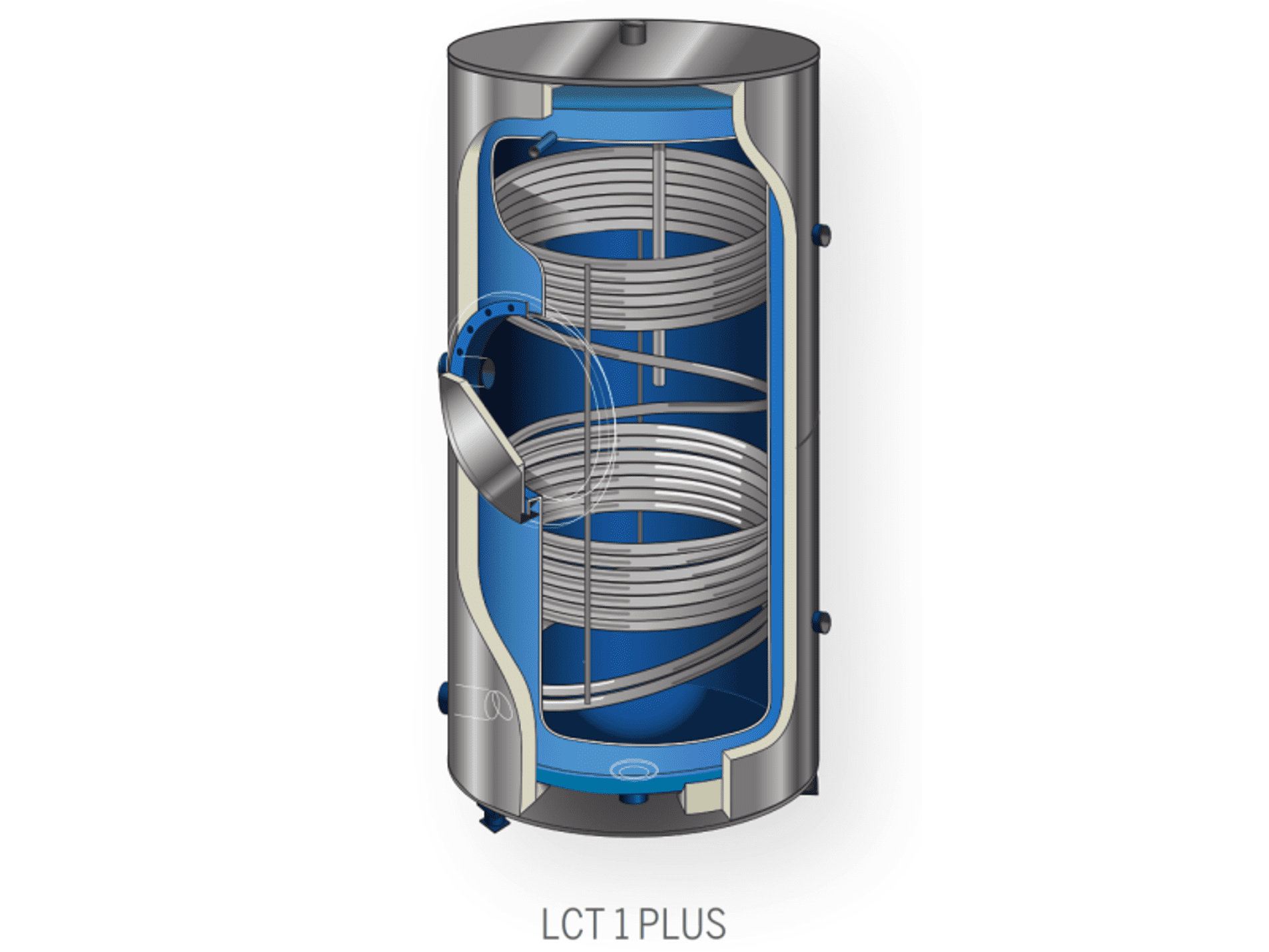

Staande voorraadvaten met extra grote cv spiraal geschikt voor de opslag van warm sanitair water en tevens met het elektrische verwarmings- element te gebruiken als multifunctionele boiler. Uitgevoerd in geëmailleerd staal.

De LCT 1PLUS voorraadvaten met extra grote verwarminspiraal van ACV zijn uitermate geschikt voor de opslag (buffer) en verwarming van tapwater ofwel sanitair warm water. De gehele range bestaat uit 5 basis uitvoeringen van 500 tot en met 1500 liter inhoud.

De binnenzijde van het LCT 1PLUS voorraadvat is uitgevoerd met een geëmailleerde coating en beschermd door een magnesium anode. De buitenzijde is afgewerkt met een beschermende coating en is leverbaar met drie verschillende soorten van isolatie:

  • M0: 100 mm. mineraal wol isolatie afgewerkt met een stijve plaatmantel
  • M1: 100 mm. mineraal wol isolatie afgewerkt met een brandwerende en flexibele PVC bekleding
  • Top NC: 100 mm. mineraal wol isolatie met een flexibele PVC bekleding (niet geclassificeerd)

Alle LCT 1PLUS voorraadvaten  kunnen additioneel worden uitgevoerd met een natte of droge verwarmingsweerstand voor extra elektrische verwarming.
Voor een eenvoudige installatie is de LCT serie uitgevoerd met hijsringen en steunvoeten en is tevens leverbaar in een low-profile versie (TB) met een maximale diameter van 790 mm die een eenvoudige toegang door een standaard deuropening mogelijk maakt.

  • Geëmailleerde en geïsoleerde tank van hoge kwaliteit bestand tegen thermische schokken, hoge temperaturen en chemische reinigingsmiddelen.
  • Uitgevoerd met een extra verwarming spiraal.
  • Geschikt voor opslag van drinkwater, sanitair warm water.
  • Warm sanitair aansluiting op hoogste punt van de tank.
  • Meerdere aansluitingen met voelerhuizen voor een goede toegang tot de temperatuurcontrole
  • Bescherming van de geëmailleerde coating door een magnesiumanode.
  • Een straalbreker voor de geleidelijke aanvoer van koud water.
  • Uitgevoerd met een mangat flens aan de zijkant van Ø 400 mm (vanaf 750 liter) voor interne inspectie en voor de installatie van de elektrische weerstanden.
  • Een centrale leegloop op het laagste punt van het vat.

*Sanitair warm water wordt ook aangeduid als SWW

Type Voorraadvat LCT 1PLUS 500 750 900 1000 1500
Eigenschappen
Artikelnummer A1006437 A1006441 A1006444 A1006443 A1006442
Inhoud 494 734 854 972 1360 liter
Diameter Handgat (TP) 112 112 - - - Ø mm
Diameter Mangat (TH) - - 400 400 400 Ø mm
Diameter Steatite (ST) - - - - - Ø mm
Diameter zonder isolatie (1) 650 790 790 790 1000 Ø mm
Hoogte zonder steunen  1950 1935 2215 2460 2215 mm
Continue debiet van 60 ºC (6) 1788 2190 2538 2538 3096 liter / uur
Continue debiet van 45 ºC (6) 2558 3618 4170 4170 5046 liter / uur
Debiet voor de eerste 10 minuten van 45 ºC (6)  668 938 1120 1239 1769 liter / 10 min
Vermogen bij 60 ºC 104 127 148 148 180 kW
Vermogen bij 45 ºC 120 147 170 170 205 kW
Volume van de cv spiraal 20,4 28,3 40,9 40,9 53,5 liter
Oppervlakte van de spiraal 2,9 3,72 4,66 4,66 6,09
Thermisch verlies M1 (2) (4) 1,472 1,852 2,139 2,250 2,685 W/K
Thermisch verlies M0 (3) (4) 1,311 1,646 1,899 1,997 2,381 W/K
Leeg gewicht TP 135 210 - - - kg
Leeg gewicht TH - - 252 255 359 kg

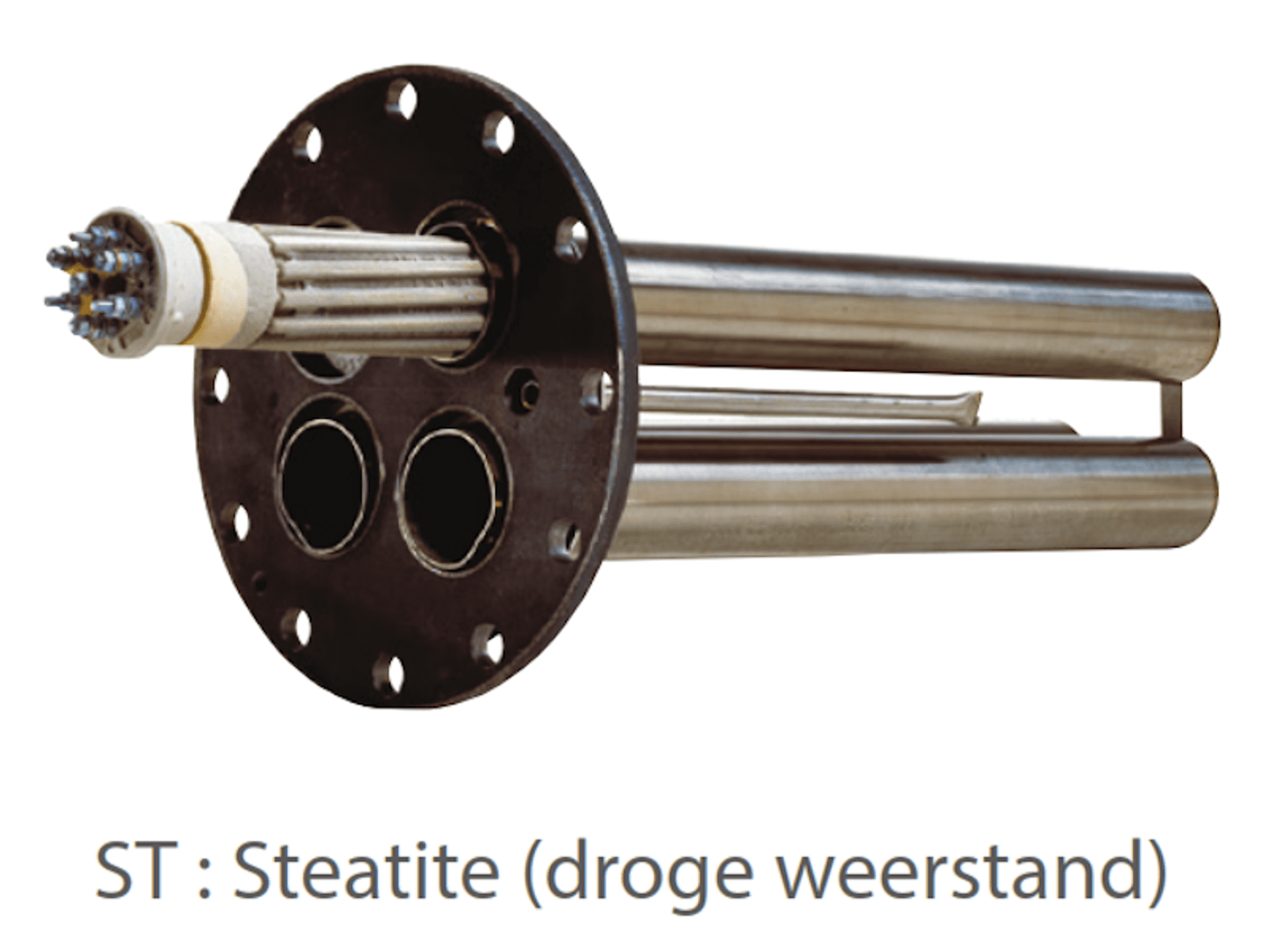

Electrische weerstand (optie) ST - droog - - - - - kW

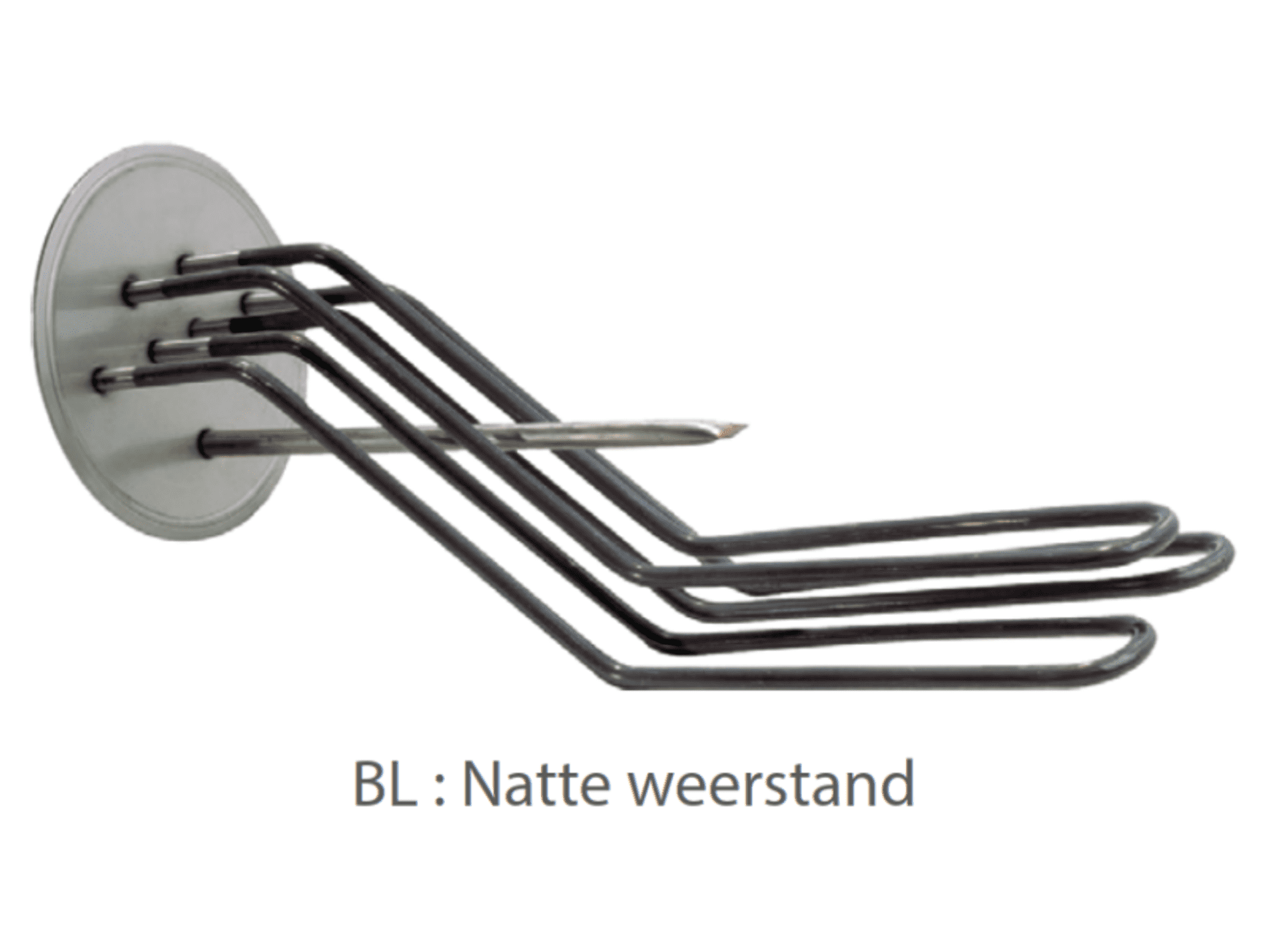

Elektrische weerstand (optie) BL - nat (5) - - 5-10 5-10 5-10 kW
Maximale gebruikstemperatuur water 95 95 95 95 95 ºC
Maximale werkdruk 8 8 8 8 8 bar
  • (1) M1 is afgewerkt met 100 mm mineraalwol isolatie.
  • (2) M0 is afgewerkt met een speciale brandwerende stijve mantel.
  • (3) Gemeten bij een opslag temperatuur 65 ºC  en een ruimtetemperatuur van 20 ºC.
  • (4) De natte elektrische weerstand is leverbaar in 5 en 10 kW.
  • (5) Gemeten bij een primaire cv temperatuur van 90 ºC en aanvoer tapwater van 10 ºC.
Toebehoren
Artikelnummer Omschrijving
A1006466 Kit met een flens en een natte weerstand van 5 kW.
A1006462 Kit met een flens en een natte weerstand van 10 kW.



Downloads Voorraadvaten LCT 1PLUS

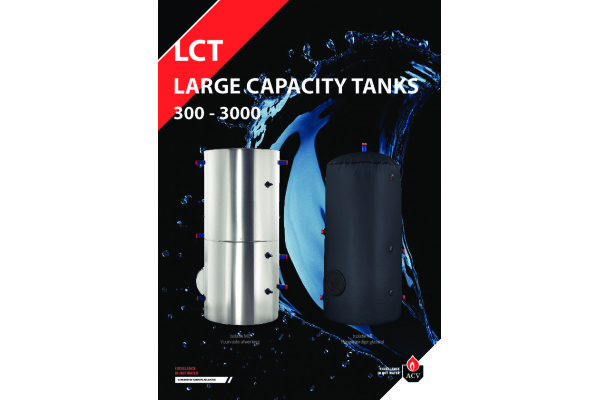

Brochure LCT Download
Brochure LCT

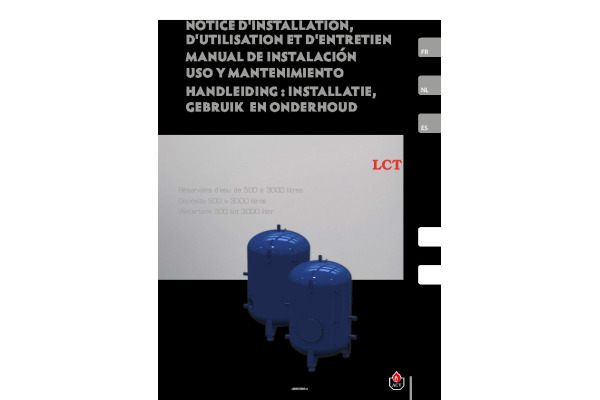

Handleiding LCT Download
Handleiding LCT

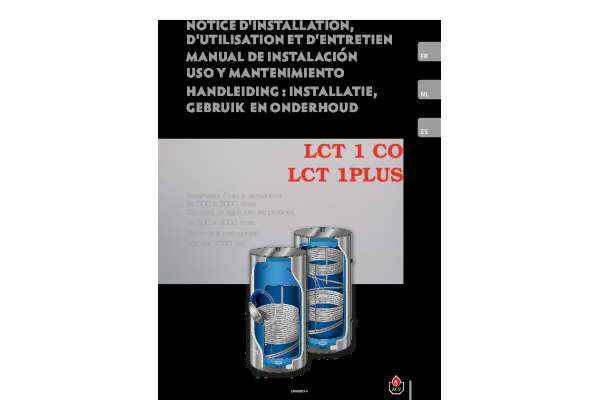

Handleiding LCT 1 en 1PLUS Download
Handleiding LCT 1 en 1PLUS
