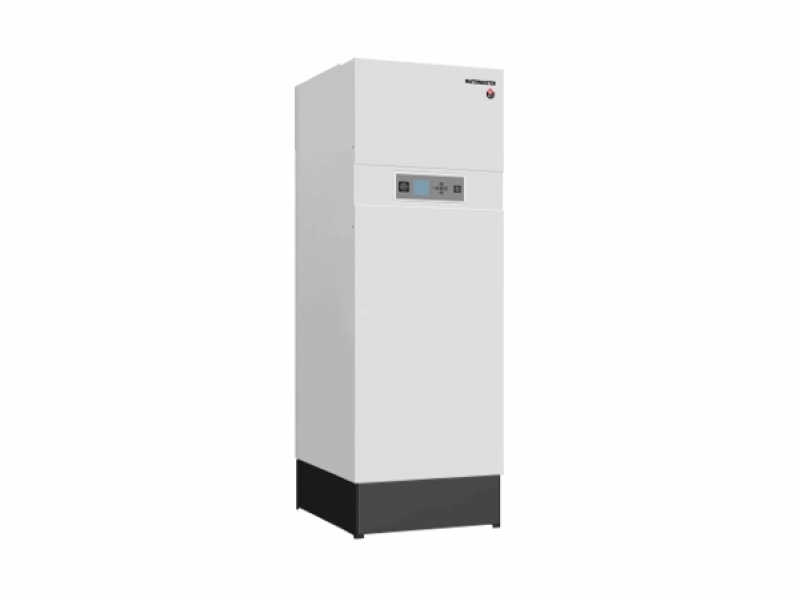

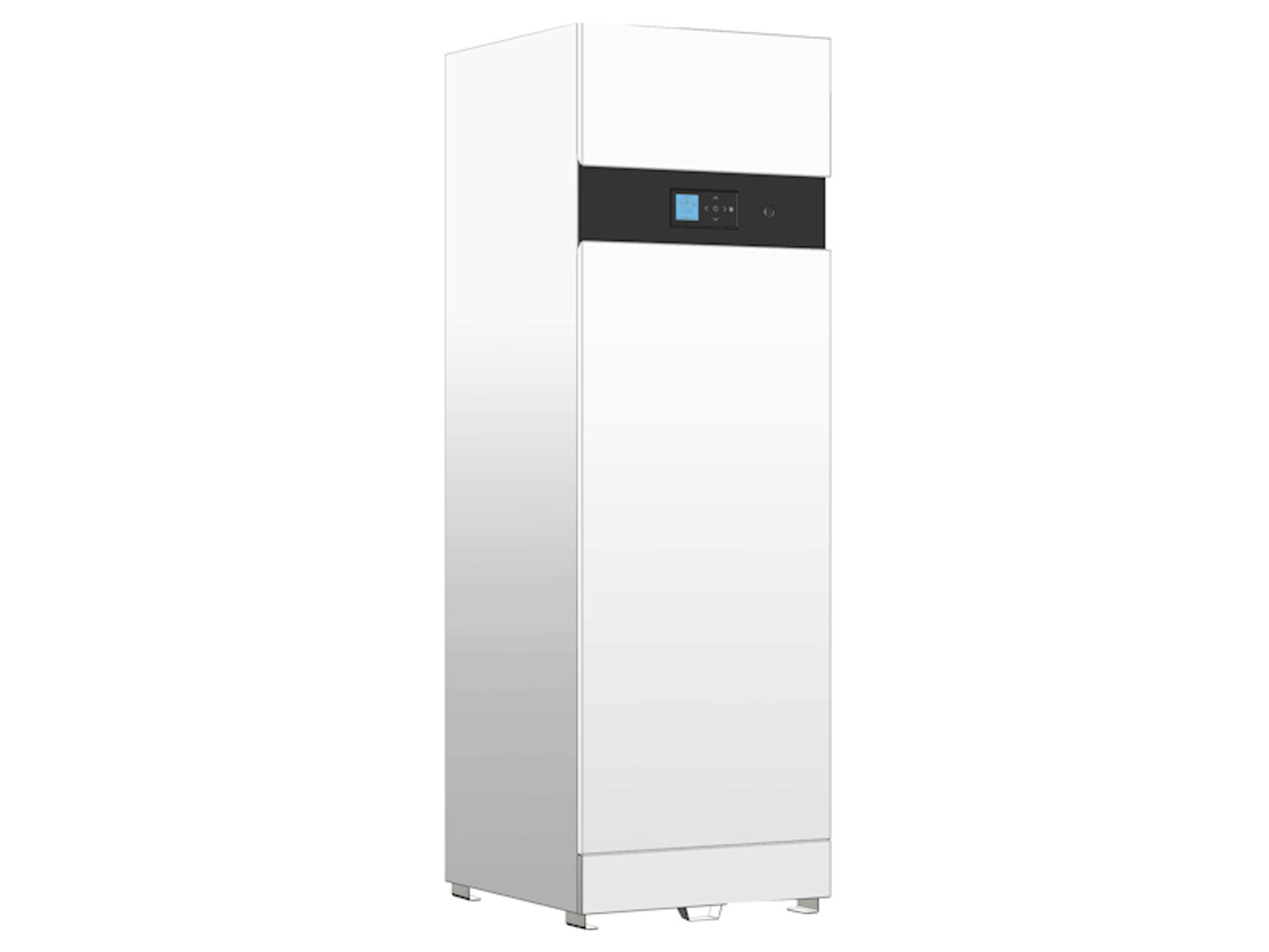

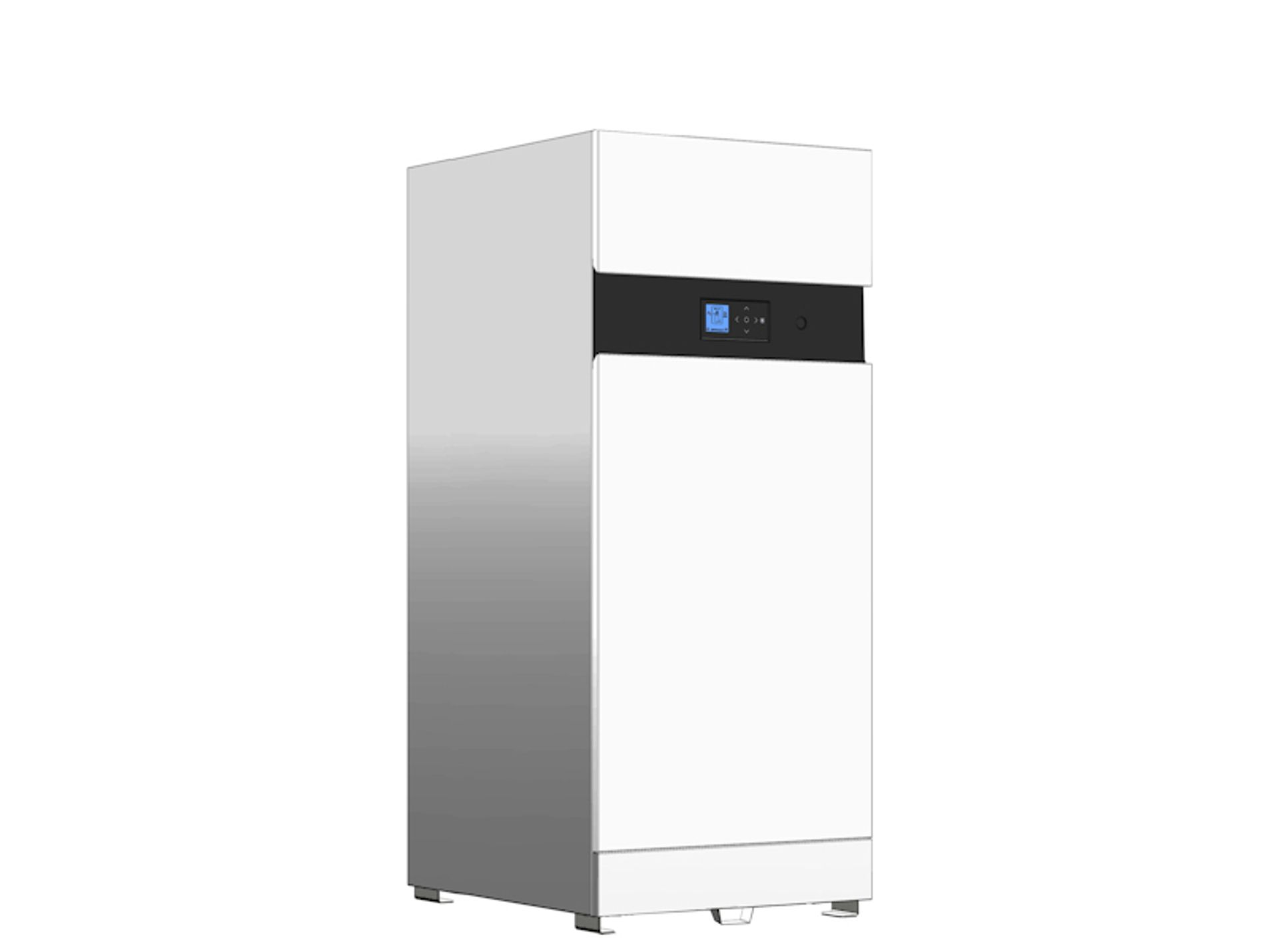

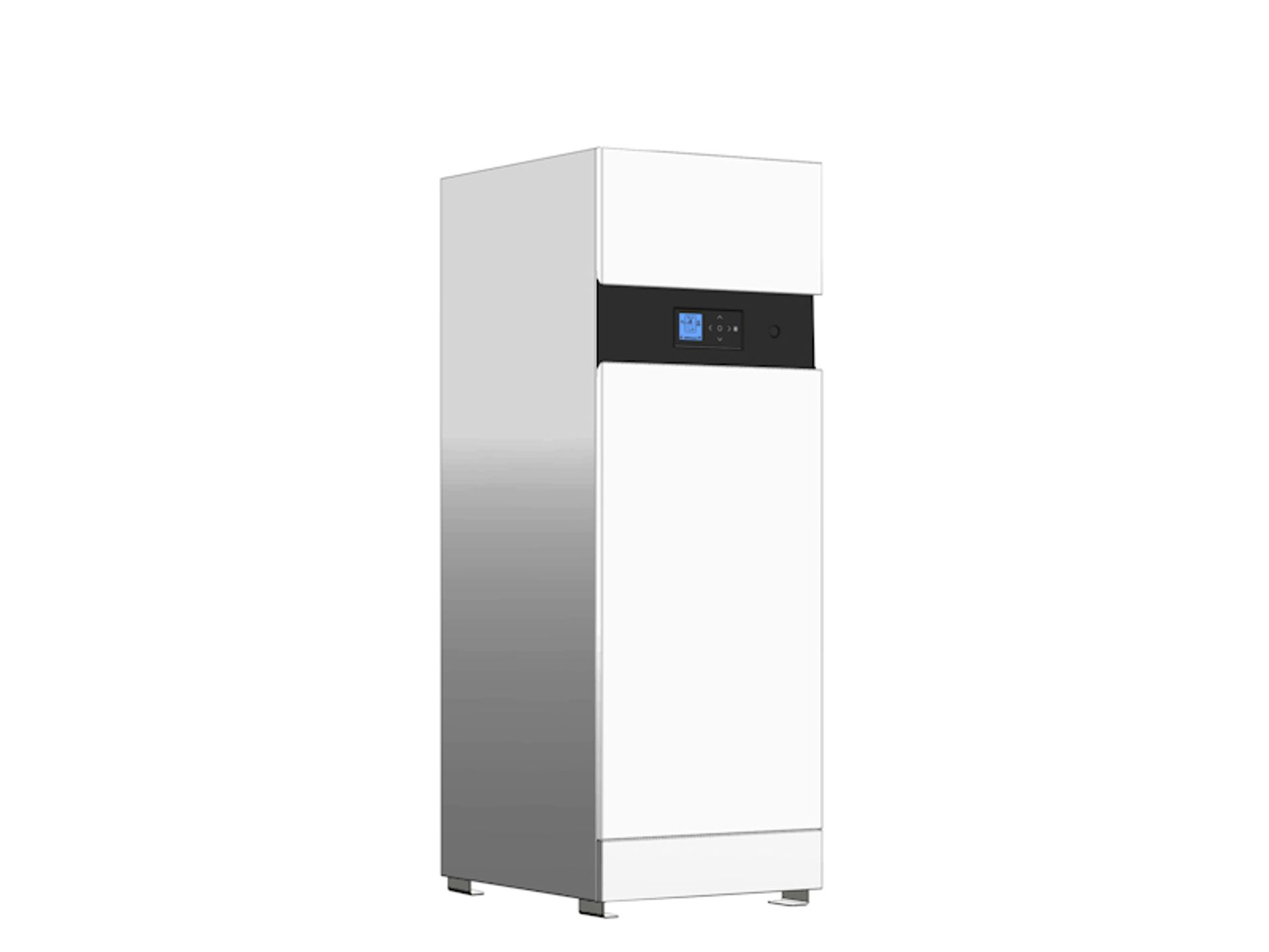

WaterMaster Evo

HR gasboiler

Hoog rendement, gesloten, 200 t/m 315 liter gasboiler
Nominaal vermogen van 25 t/m 115 kW
Hoogwaardig roestvast staal
Voor toepassingen waar veel warm water nodig is

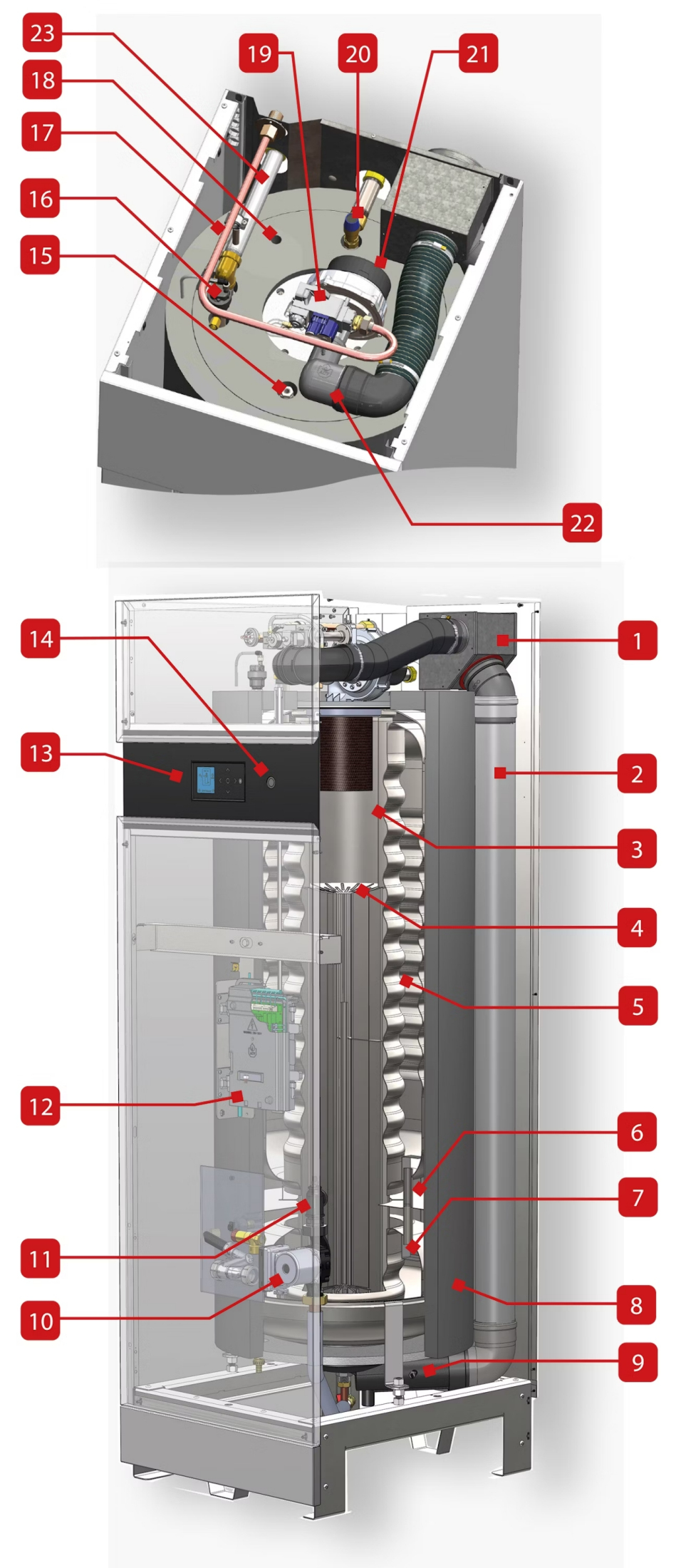

  • Hoog rendement, gesloten gasboiler in hoogwaardig roestvast staal volgens het unieke en efficiënte tank-in-tank principe

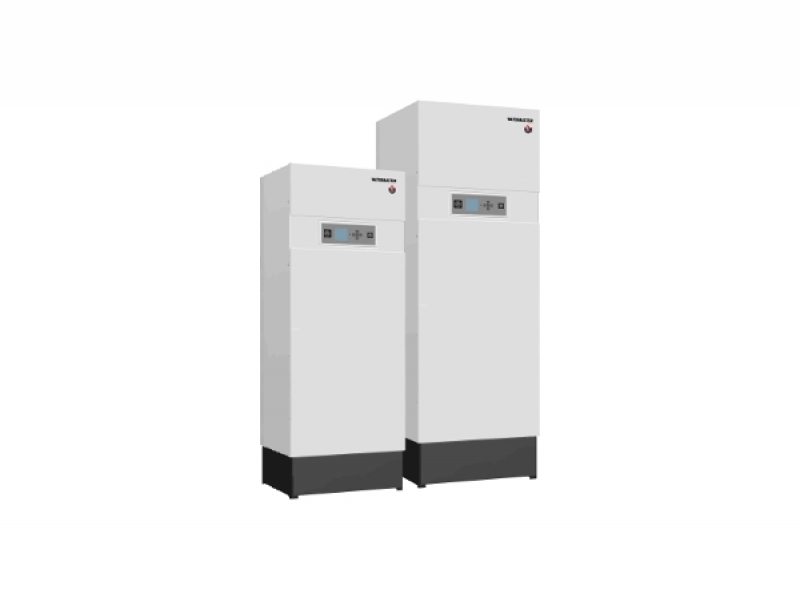

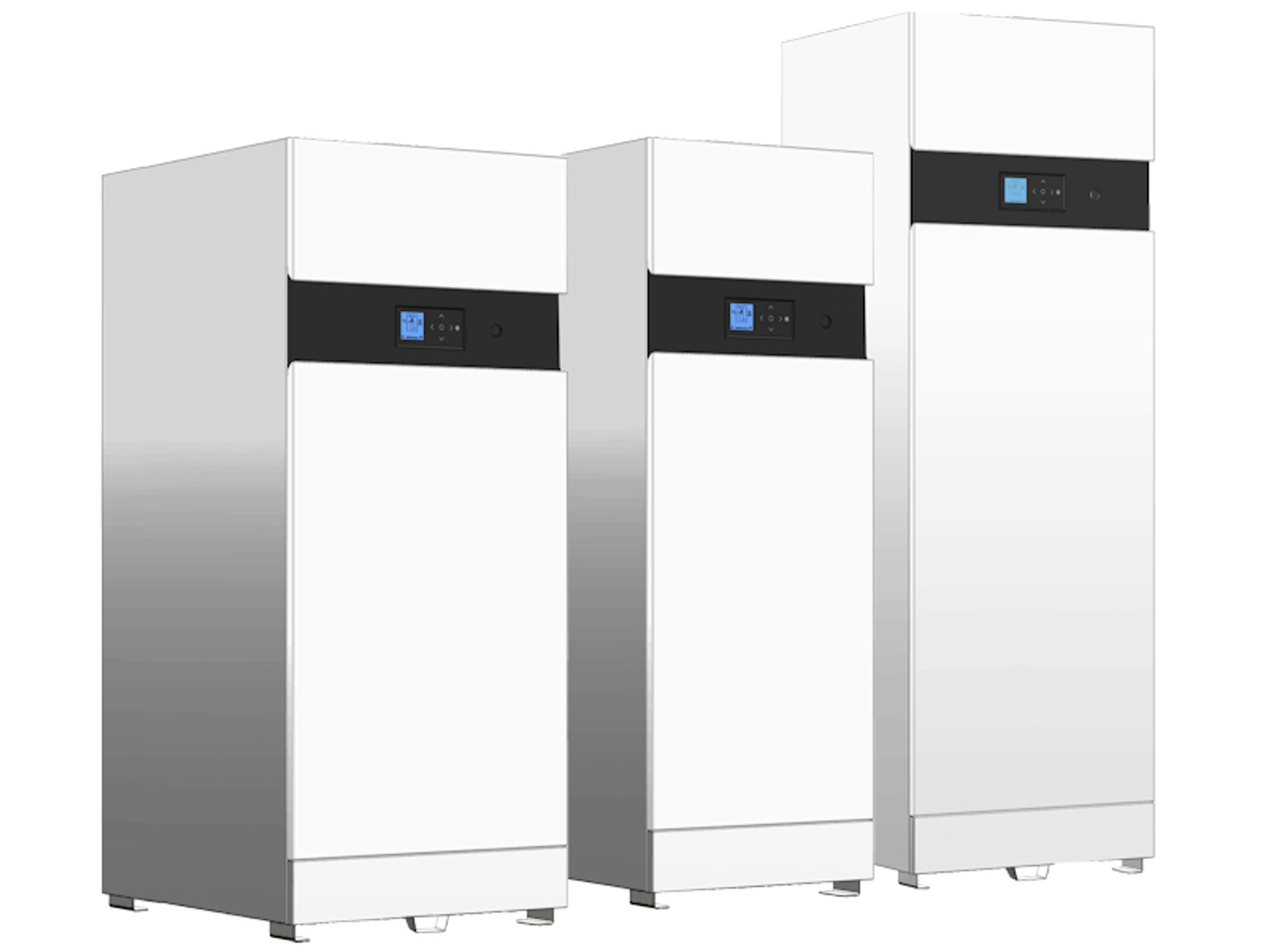

  • Deze range bestaat uit 7 modellen met een inhoud van 200 tot en met 315 liter, nominaal vermogen van 25 tot en met 115 kW

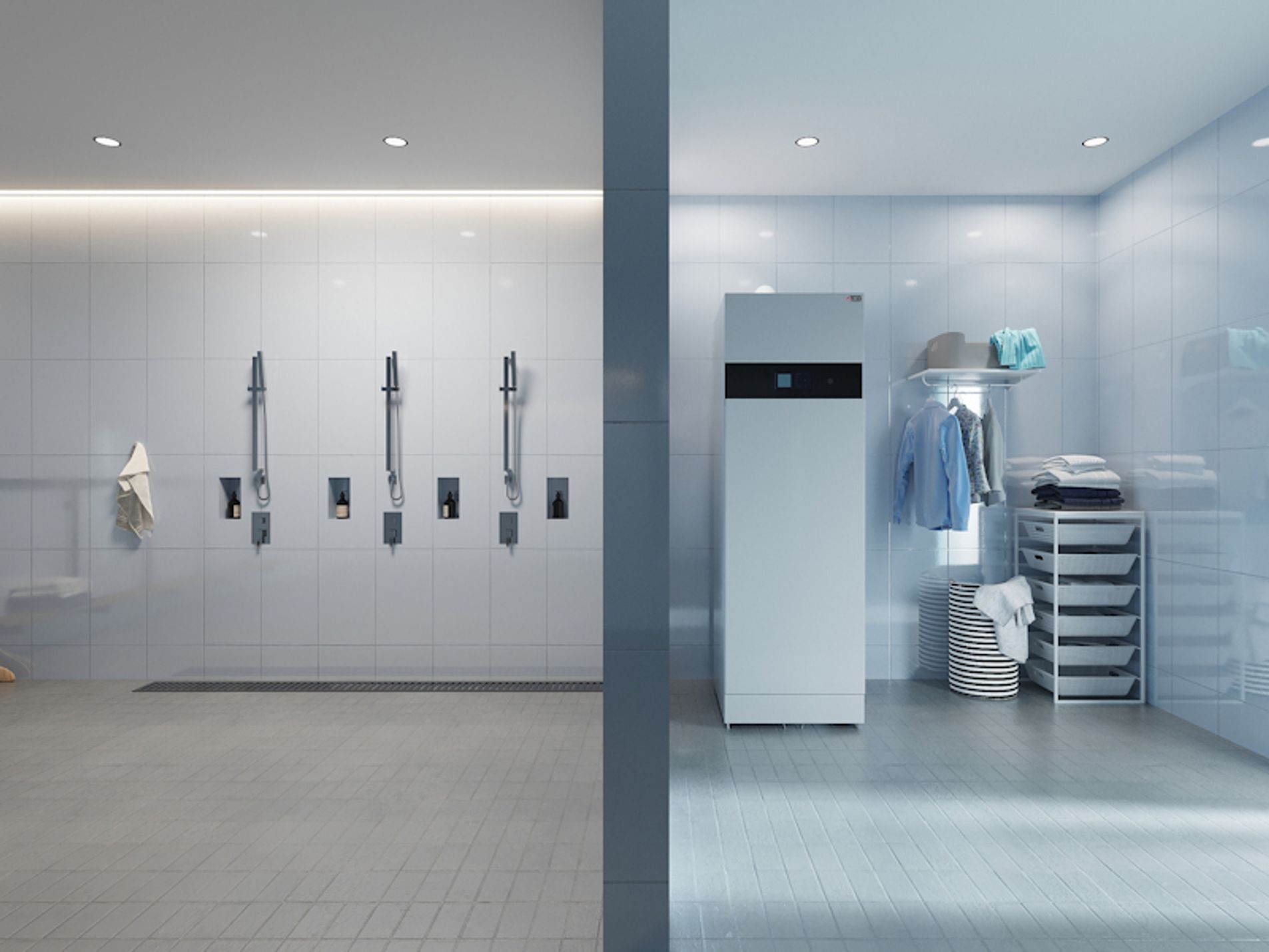

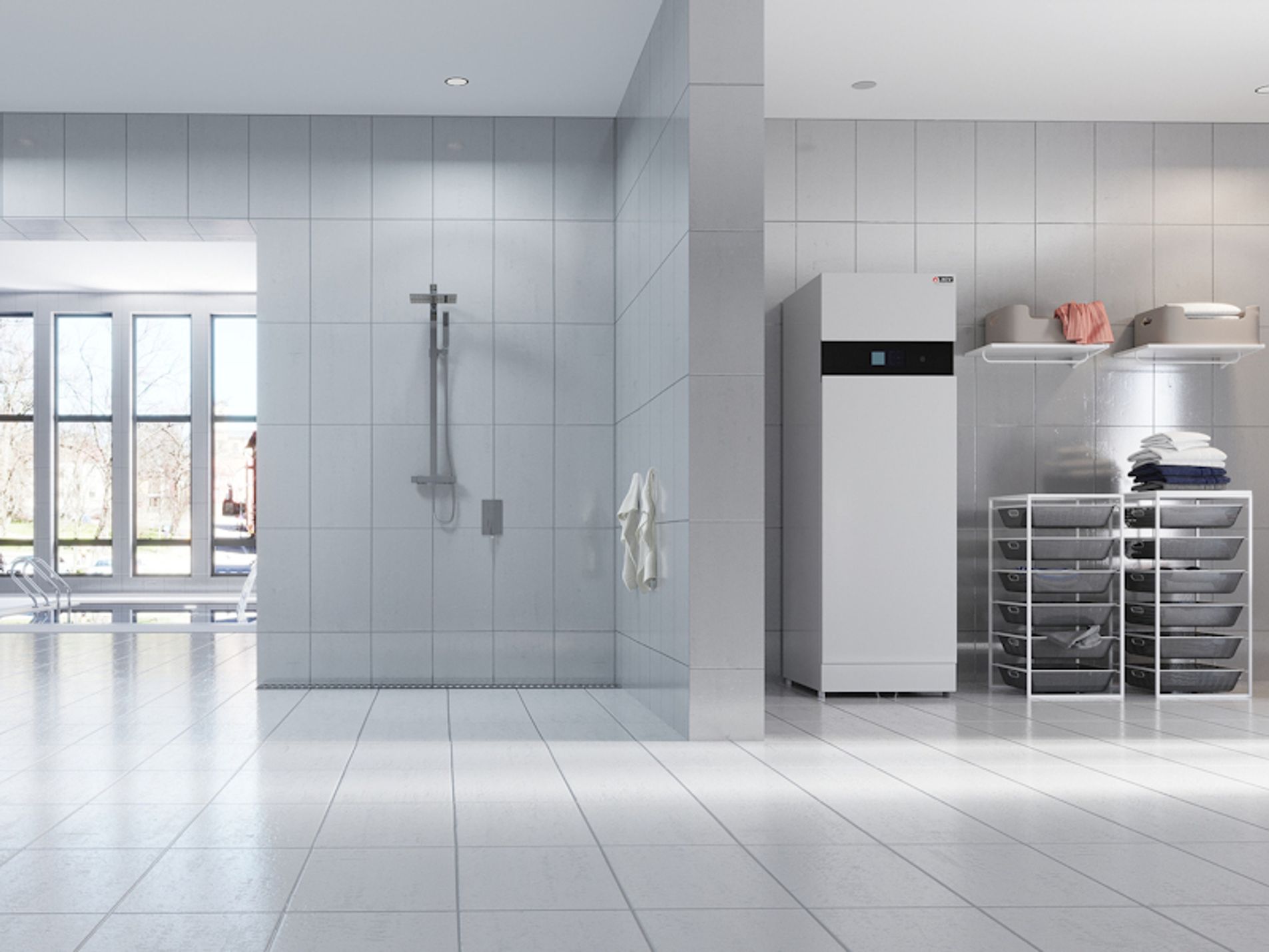

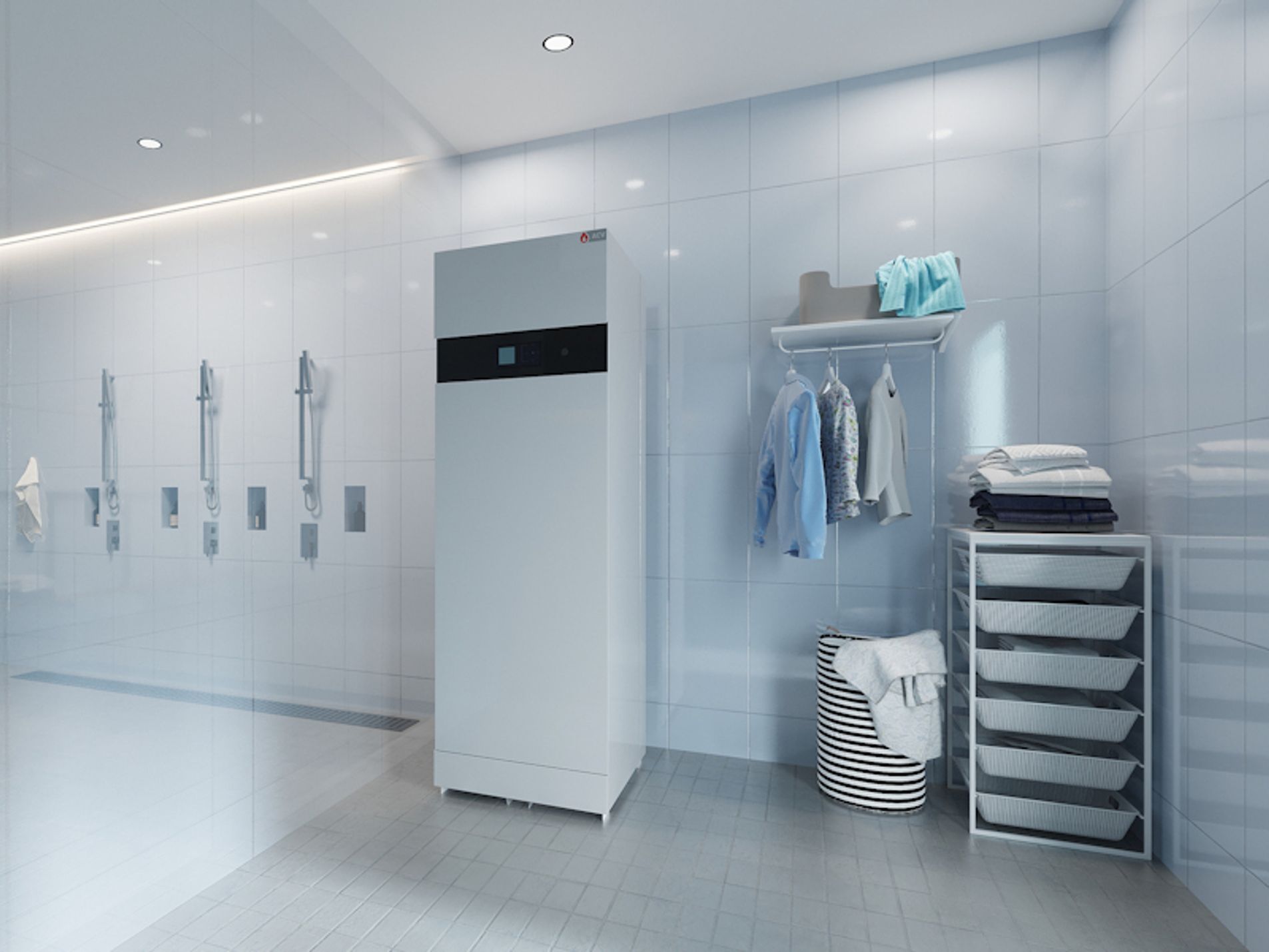

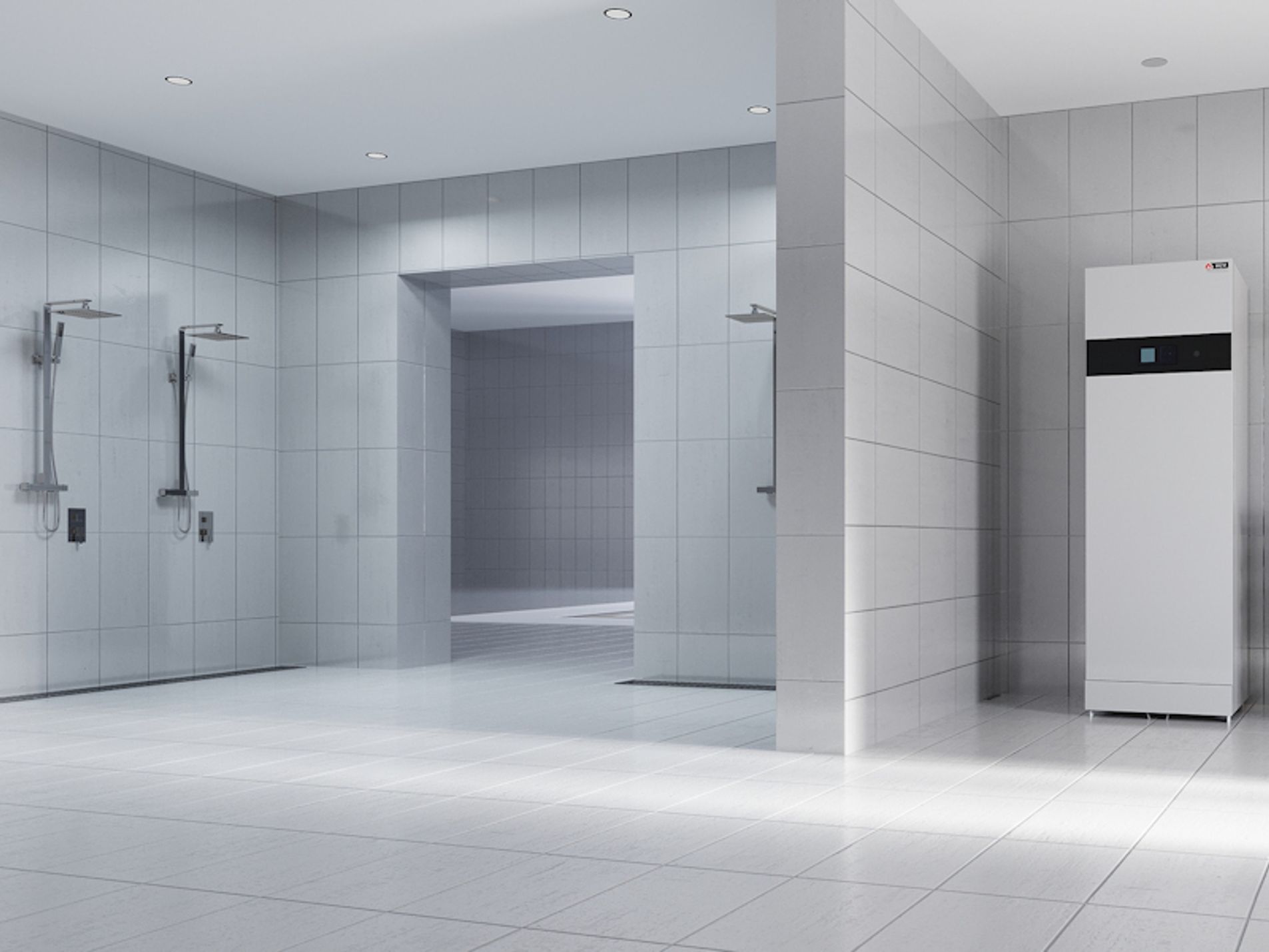

  • Met name geschikt voor legio toepassingen in de utiliteit zoals bijvoorbeeld sportaccommodaties, campings, groot keukens, hotels en collectieve installaties
  • Eenvoudig te plaatsen en zeer onderhoudsarm
  • De WaterMaster Evo (X) is volledig geïsoleerd met hoogwaardig polyurethaanschuim afgewerkt met een moderne gelakte stalen mantel
  • Alle modellen zijn standaard uitgevoerd met een geïntegreerd bedienings- en regelpaneel met thermometer en manometer. Inclusief eenvoudig en compleet storingsdiagnose systeem
  • Volledig condenserend hoog rendement (HR) en modulerend

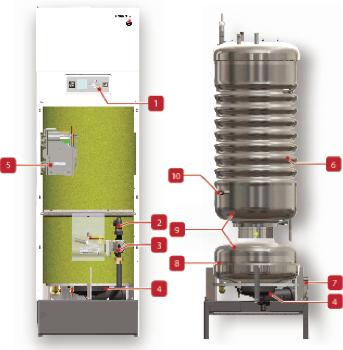

  • De warmtewisselaar en de sanitaire boiler zijn beide volledig uitgevoerd in roest vast staal
  • Uitgevoerd met een modulerende premix brander welke geschikt is voor zowel aardgas en propaan
  • Lage NOx emissie en behorend in NOx klasse 5
  • Fluisterstil en vrijwel overal te plaatsen door flexibiliteit in rookgasafvoersystemen
  • De WaterMaster Evo wordt standaard geleverd Inclusief laadpomp,en automatische ontluchter
  • De WaterMaster Evo kan optioneel geschikt worden gemaakt voor de aansluiting met een gebouwenbeheersysteem
  • Anti-legionella met een opslagtemperatuur > 60°C

Het opwekkingsrendement voor de EPC-berekening is 98.5%. De WaterMaster Evo is dan ook goedgekeurd voor de Energie Investerings Aftrek (EIA). Nummer 220115 voor tapwaterbereiding.



Type WaterMaster 25 Evo 25 X Evo 35 Evo  45 Evo  45 X Evo 85 Evo 120 Evo
Eigenschappen
Artikelnummer 052816 052792 052817 052818 052793 052820 052821
Constructie kenmerken
Inhoud 196 400 196 196 400 315 315 liter
Capaciteit (primair) 100 180 100 100 180 125 125 liter
Capaciteit (sanitair warm water) 96 220 96 96 220 190 190 liter
Rookgasafvoer: max. drukverlies kanaal 130 130 130 130 130 150 170 Pa
Rookgasafvoer: max. lengte concentrisch 20 20 20 20 20 22 21 m
Rookgasafvoer 80/125 80/125 80/125 80/125 80/125 100/150 100/150 Ø mm
Aansluiting CV (primair) 1(F) 1(F) 1(F) 1(F) 1(F) 6/4(F) 6/4(F) " Ø
Aansluiting sanitair 1 (M) 6/4 (M) 1 (M) 1 (M) 6/4 (M) 1 (M) 1 (M) " Ø
Aansluiting gas 3/4(M) 3/4(M) 3/4(M) 3/4(M) 3/4(M) 3/4(M) 3/4(M) " Ø
Aansluiting veiligheidsklep 1/2 (M) 1/2 (M) 1/2 (M) 1/2 (M) 1/2 (M) 1/2 (M) 1/2 (M) " Ø
Maximale bedrijfstemperatuur 87 87 87 87 87 87 87 °C
Drukverlies ketel bij ΔT = 20 ºC 3 3 6 10 10 3 3 mbar
Maximale bedrijfsdruk (CV) 3 3 3 3 3 3 3 bar
Maximale bedrijfsdruk (sanitair warm water) 8,6 8,6 8,6 8,6 8,6 8,6 8,6 bar

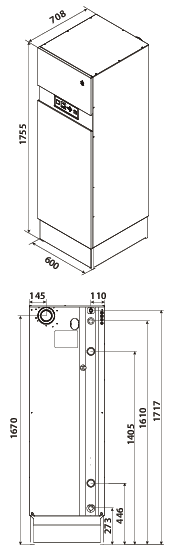

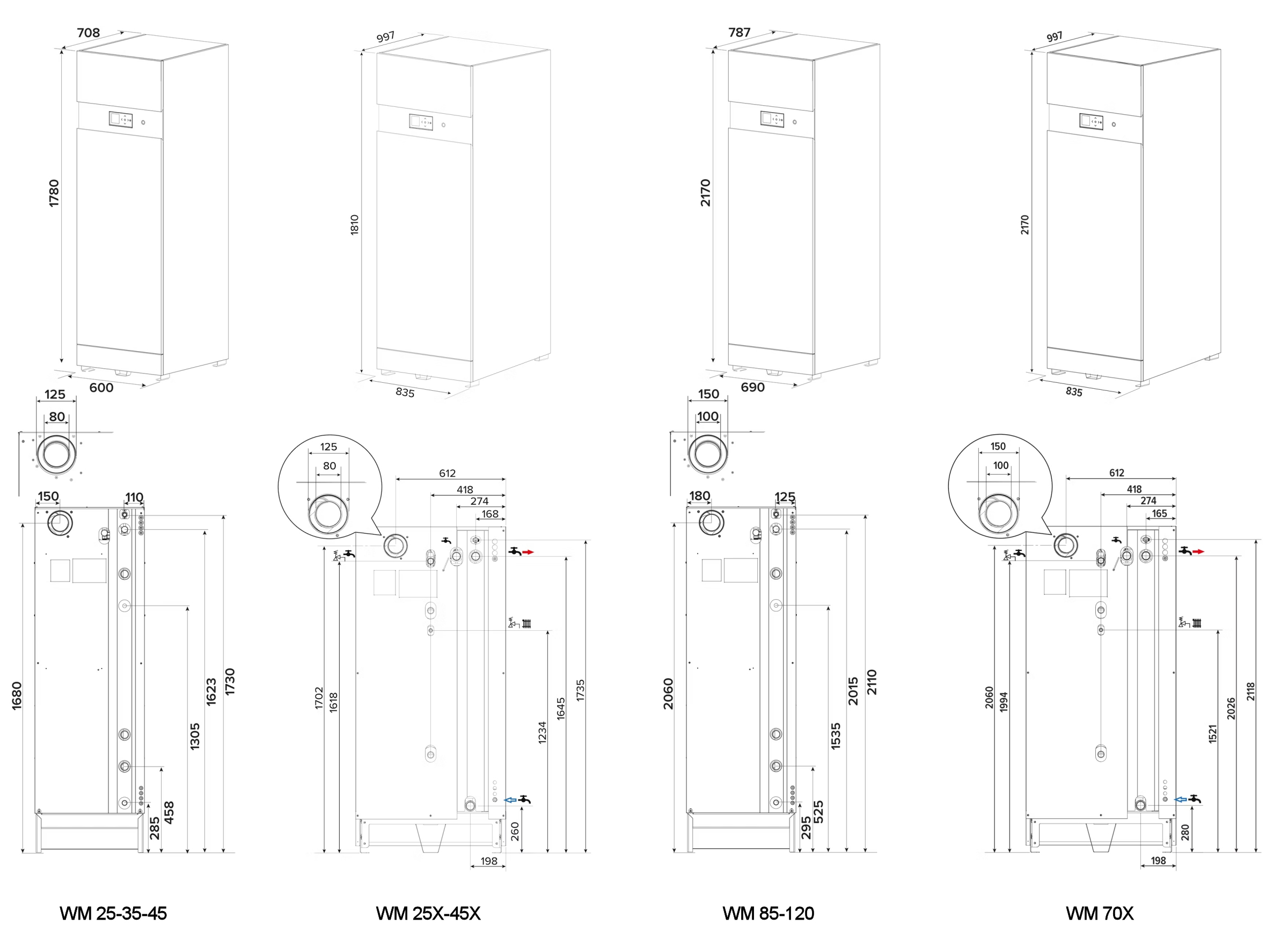

Plafondhoogte 1872 1980 1872 1855 1980 2270 2270 mm
Leeg gewicht 177 270 177 177 270 298 299 kg
Verwarming karakteristieken 25 Evo 25 X Evo 35 Evo 45 Evo 45 X Evo 85 Evo 120 Evo
Opwarmtijd van 10 tot 80 ºC (ketel) 35 61 26 23 40 24 23 min
Herverwarmingstijd van 40 to 90 ºC 30 68 28 25 35 36 30 min
Herverwarmingstijd van 40 to 80 ºC 22 46 22 16 26 16 15 min
Opwarmtijd van 10 tot 90 ºC 43 83 33 30 49 43 38 min
Verbranding 25 Evo 25 X Evo 35 Evo 45 Evo 45 X Evo 85 Evo 120 Evo
Max. belasting (input) PCS 27,8 27,8 38,9 50 50 95,3 127,7 kW
Max. belasting OVW (prated) 25 25 35 45 45 85 115 kW
Verbrandingsrendement 98,2 98,2 98,2 97,9 97,9 98 97,5 %
Rendement SWW mode ΔT = 30K 105,4 105,4 105,4 103,1 103,1 103,9 102,2 %
Rendement SWW mode (EN89) 108,5 108,7 108,5 108,5 108,9 107,7 107,7 %
CO-emissies max. vermogen 27 27 48 63 56 75 50 ppm
CO-emissies min. vermogen 6 6 4 4 4 6 8 ppm
Massadebiet van de verbrandingsproducten (gas) 42 42 56 76 76 111 183 kg/h
NOx gewogen (GCV) (EN15502) 21,5 21,5 26,7 30,2 30,2 27 37,4 mg/kWh
NOx klasse (EN15502) 6 6 6 6 6 6 6
Gasdebiet (min. vermogen) 0,5   0,7 0,9   2,6 2,5 m³/h
Gasdebiet G25 (max. vermogen) 2,66   3,64 4,67   10 14 m³/h
Gasdebiet G25 (min. vermogen) 0,5   0,7 0,9   2,6 2,5 m³/h
Gasdebiet G31 (max. vermogen) 0,98   1,4 1,77   3,37 4,68 m³/h
Prestaties in sanitair warm water 25 Evo 25 X Evo 35 Evo 45 Evo 45 X Evo 85 Evo 120 Evo
Piekdebiet bij 40 °C 361 568 408 451 617 783 900 liter/10 min
Piekdebiet 1ste uur bij 40 °C 1018 1207 1328 1610 1793 2895 3620 liter/60 min
Continue debiet bij 40 °C 788 788 1104 1390 1390 2534 3402 liter/uur
Piekdebiet bij 45 °C 301 477 339 373 501 646 676 liter/10 min
Piekdebiet 1ste uur bij 45 °C 865 1035 1127 1366 1537 2456 3098 liter/60 min
Continue debiet bij 45 °C 676 676 946 1192 1192 2172 2928 liter/uur
Piekdebiet bij 60 °C 183 327 197 320 332 371 440 liter/10 min
Piekdebiet 1ste uur bij 60 °C 577 724 749 894 1076 1638 1847 liter/60 min
Continue debiet bij 60 °C 473 473 662 820 820 1520 1754 liter/uur
Elektrische karakteristieken 25 Evo 25 X Evo 35 Evo 45 Evo 45 X Evo 85 Evo 120 Evo
Voedingsspanning 230 230 230 230 230 230 230 V
Frequentie 50 50 50 50 50 50 50 Hz
Beveiliging  20 20 20 20 20 20 30 IP
Elektrisch verbruik 95 95 110 126 126 230 380 W
Elektrische stroom 0,7 0,7 0,8 0,85 0,85 1 1,7 A
Eco Design 25 Evo 25 X Evo 35 Evo 45 Evo 45 X Evo 85 Evo 120 Evo
Opgegeven tapprofiel L XXL L L XXL XXL XXL
Energie-efficiencyklasse voor waterverwarming A A A A A
Energie-efficiency voor waterverwarming 87,2 87,5 87,2 87,2 87,5 85 85 %
Geluidsvermogen LWA binnen 60 60 60 59 59 61 62 dB

Werkingsregime

  • Verwarmingsvloeistof: 87 ºC
  • Koud water: 10 ºC
  • Hoge temperatuur van SWW: tot 75 ºC
  • Ombouw propaan: artikelnummer 780495

Rookgasaansluiting B23 - B23P - C13 - C33 - C43 - C53 - C63 - C83 - C93

* Voor andere temperaturen neem contact op met het adviesteam van Inoxcon

Downloads WaterMaster Evo

Brochure WaterMaster EVO Download
Brochure WaterMaster EVO

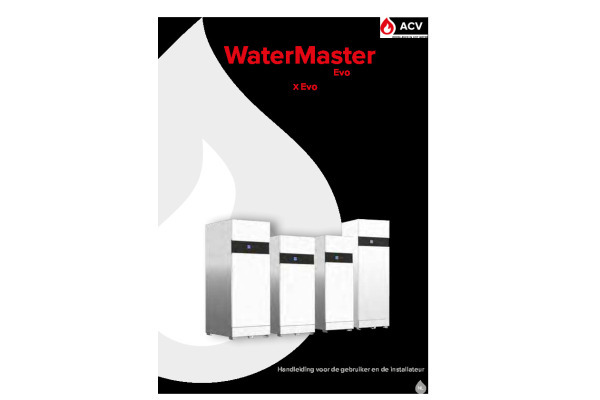

Handleiding WaterMaster X EVO versie C Download
Handleiding WaterMaster X EVO versie C

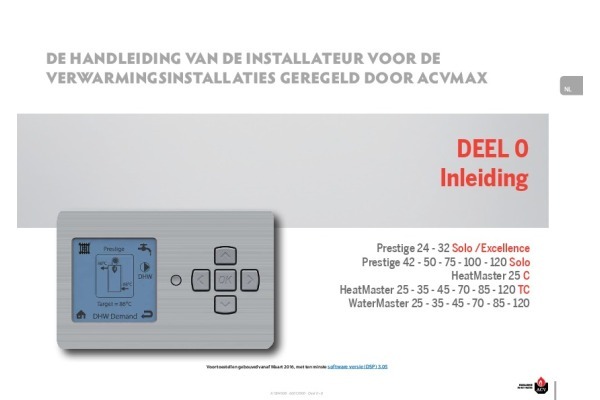

Handleiding ACV MAX HeatMaster TC EVO & WaterMaster EVO Download
Handleiding ACV MAX HeatMaster TC EVO & WaterMaster EVO

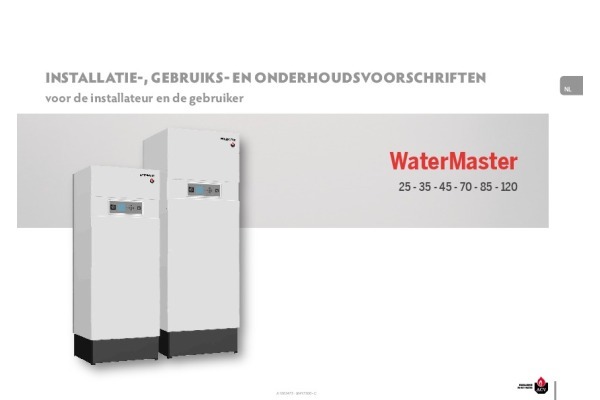

Handleiding WaterMaster V15 Download
Handleiding WaterMaster V15
Handleiding ACVMAX HeatMaster TC & WaterMaster V15 Download
Handleiding ACVMAX HeatMaster TC & WaterMaster V15
Kiwa EN89 certificering ACV WaterMaster EVO Download
Kiwa EN89 certificering ACV WaterMaster EVO
Kiwa EN89 certificering ACV WaterMaster Download
Kiwa EN89 certificering ACV WaterMaster

Energielabels WaterMaster Evo

Energy Label WaterMaster 25 Download
Energy Label WaterMaster 25
Energy Label WaterMaster 35 Download
Energy Label WaterMaster 35
Energy Label WaterMaster 45 Download
Energy Label WaterMaster 45
Energy Label WaterMaster 70 Download
Energy Label WaterMaster 70

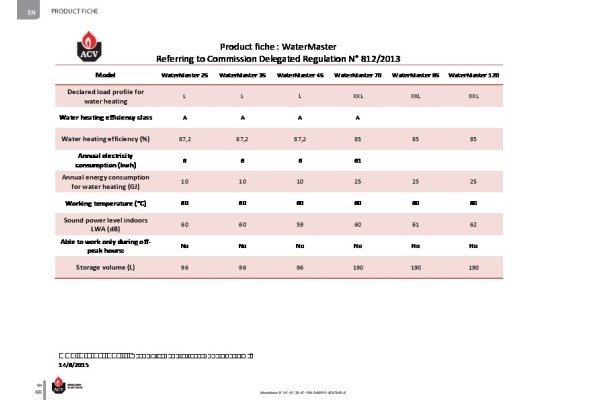

Ecodesign Specificaties Download
