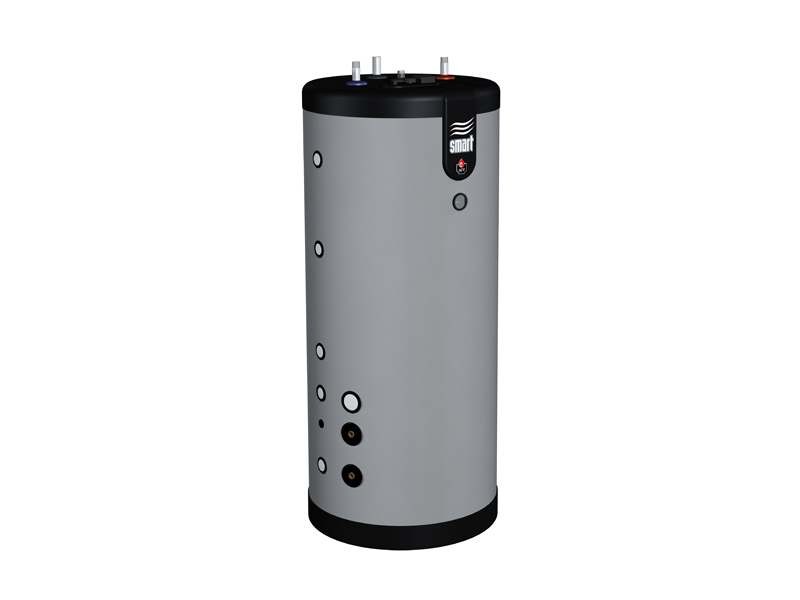

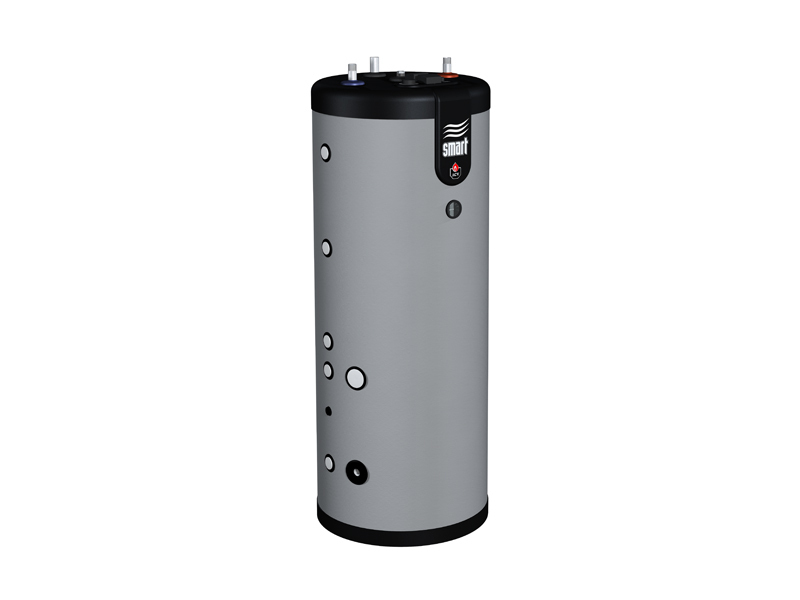

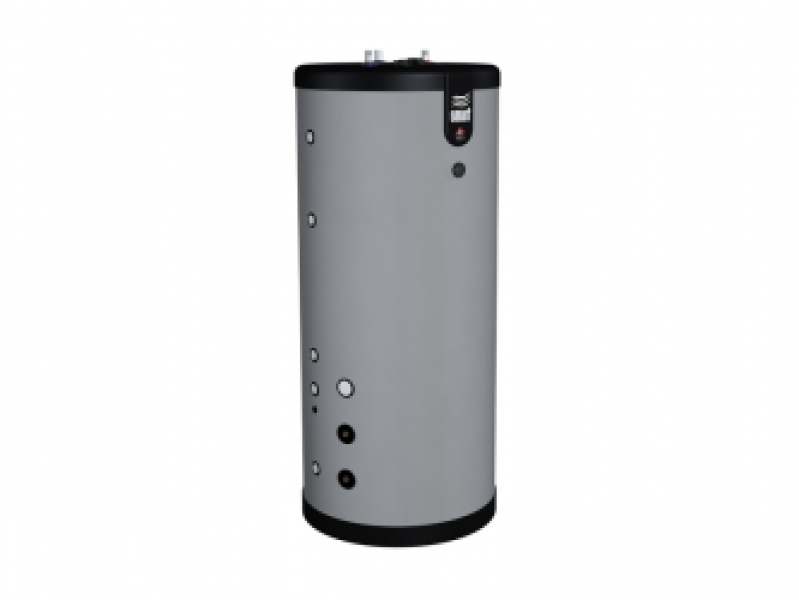

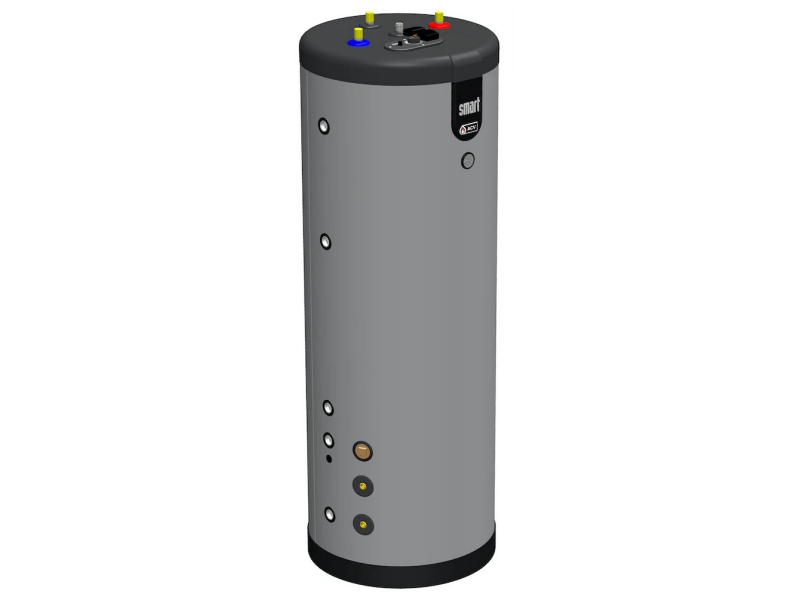

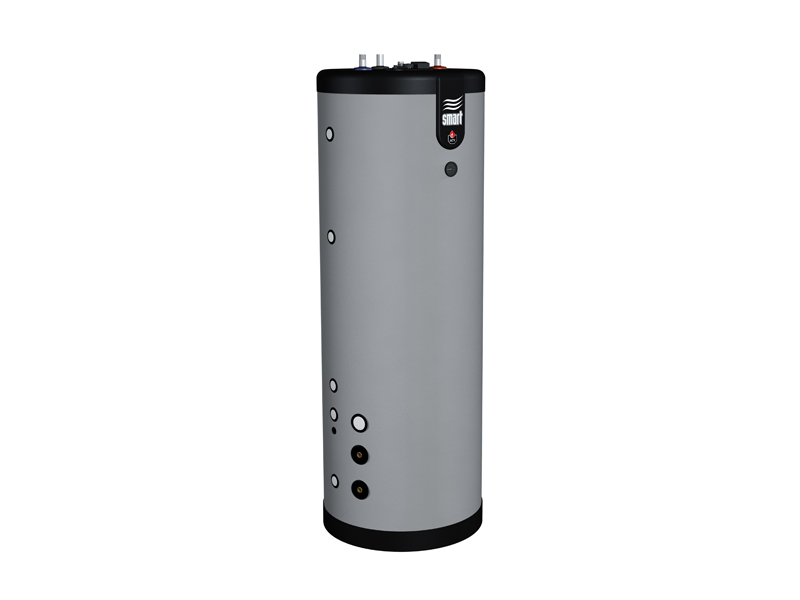

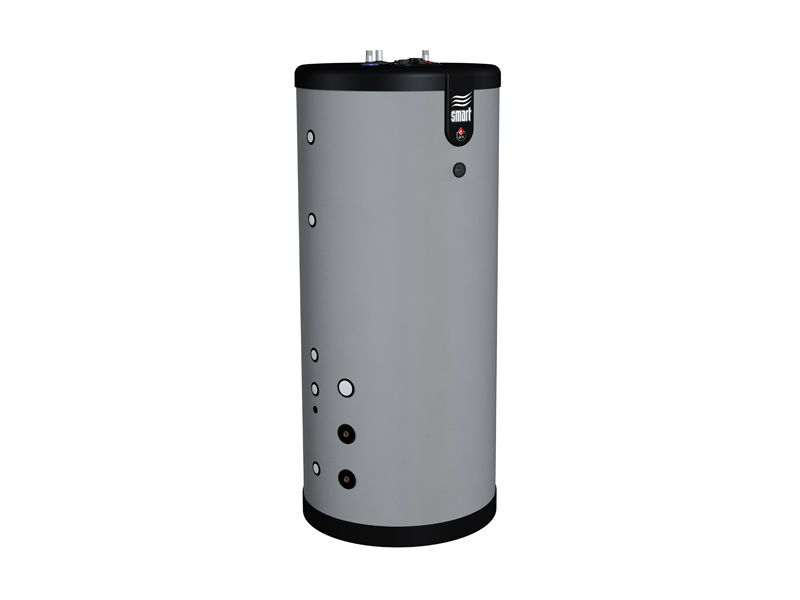

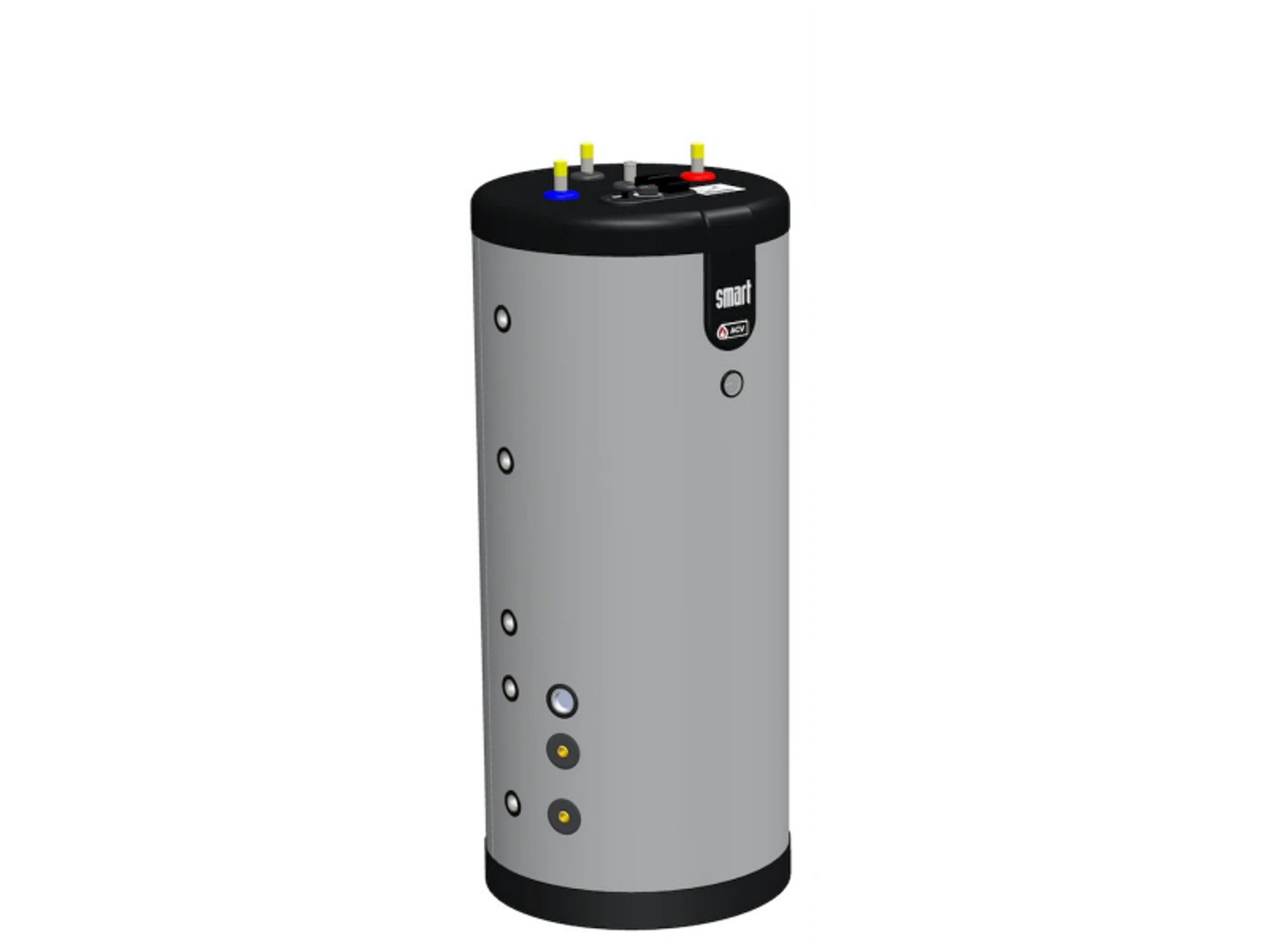

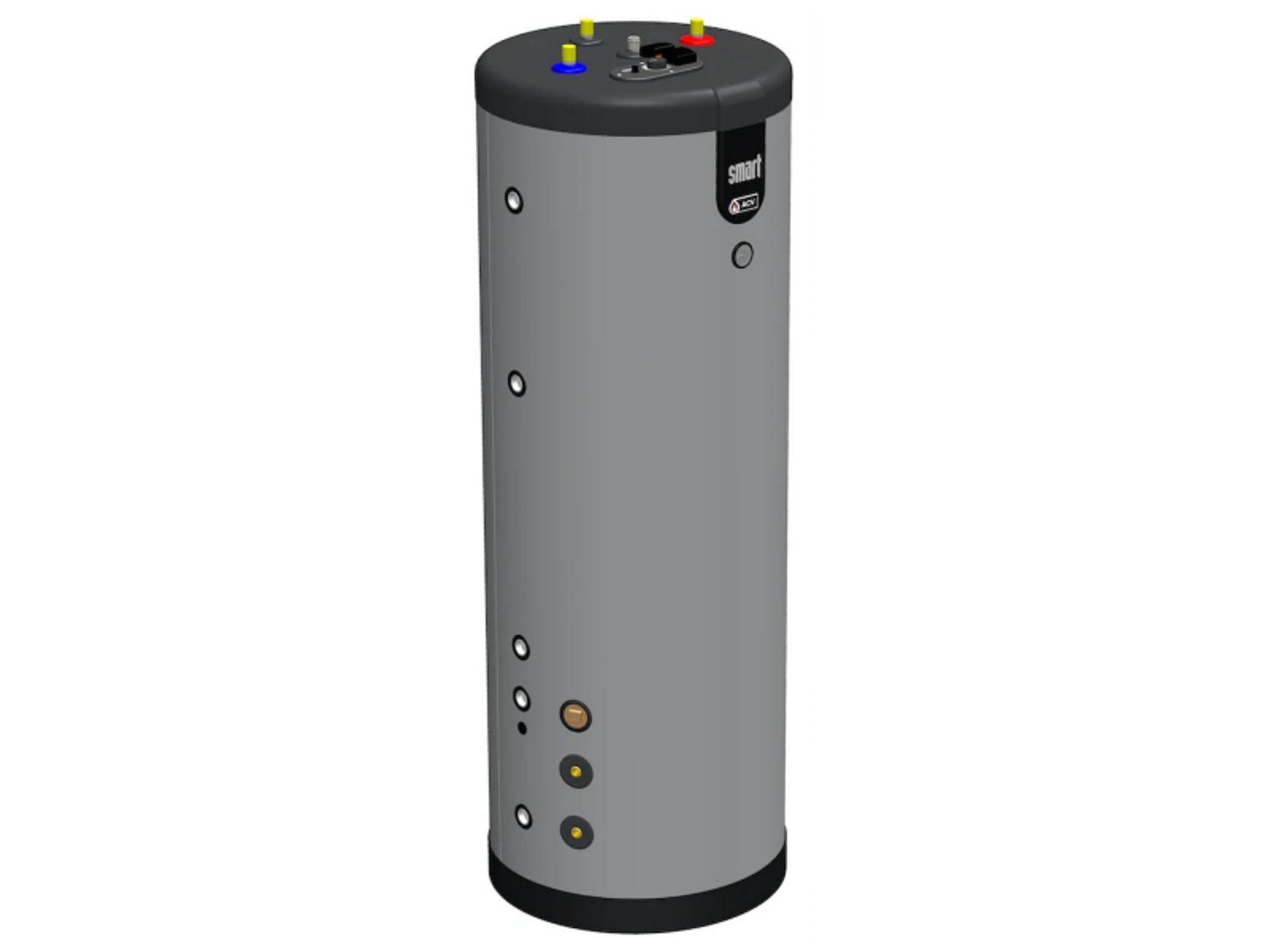

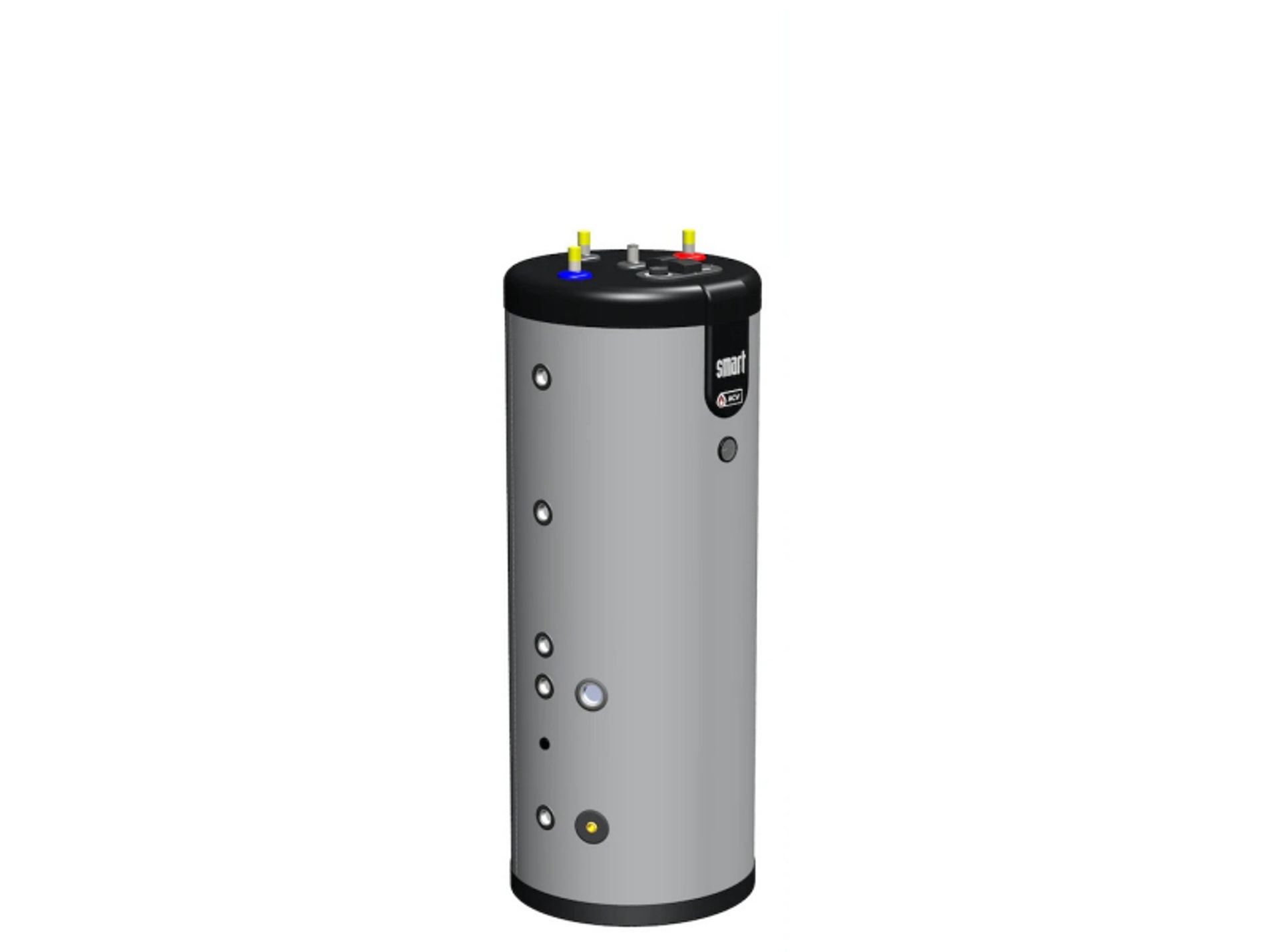

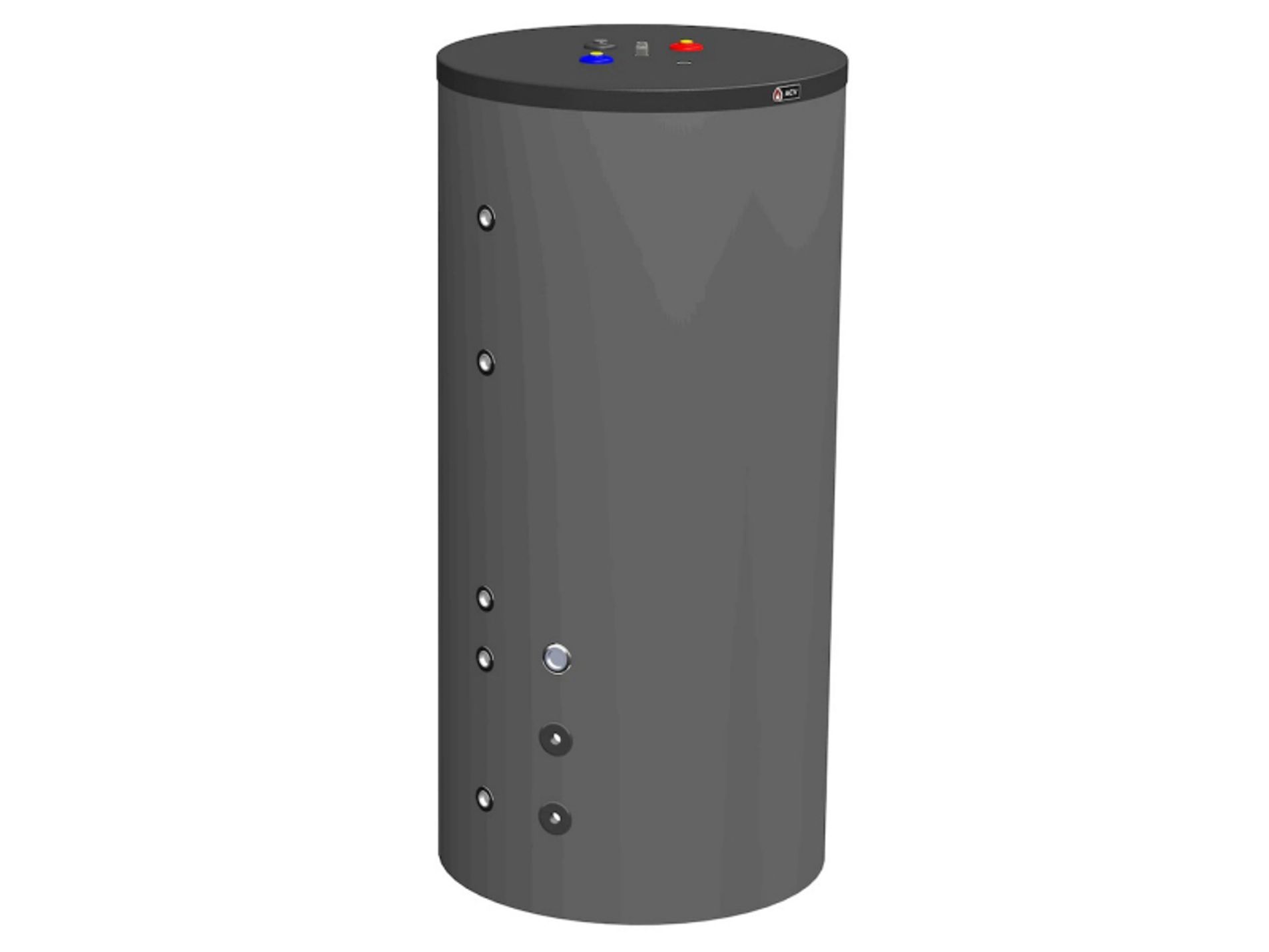

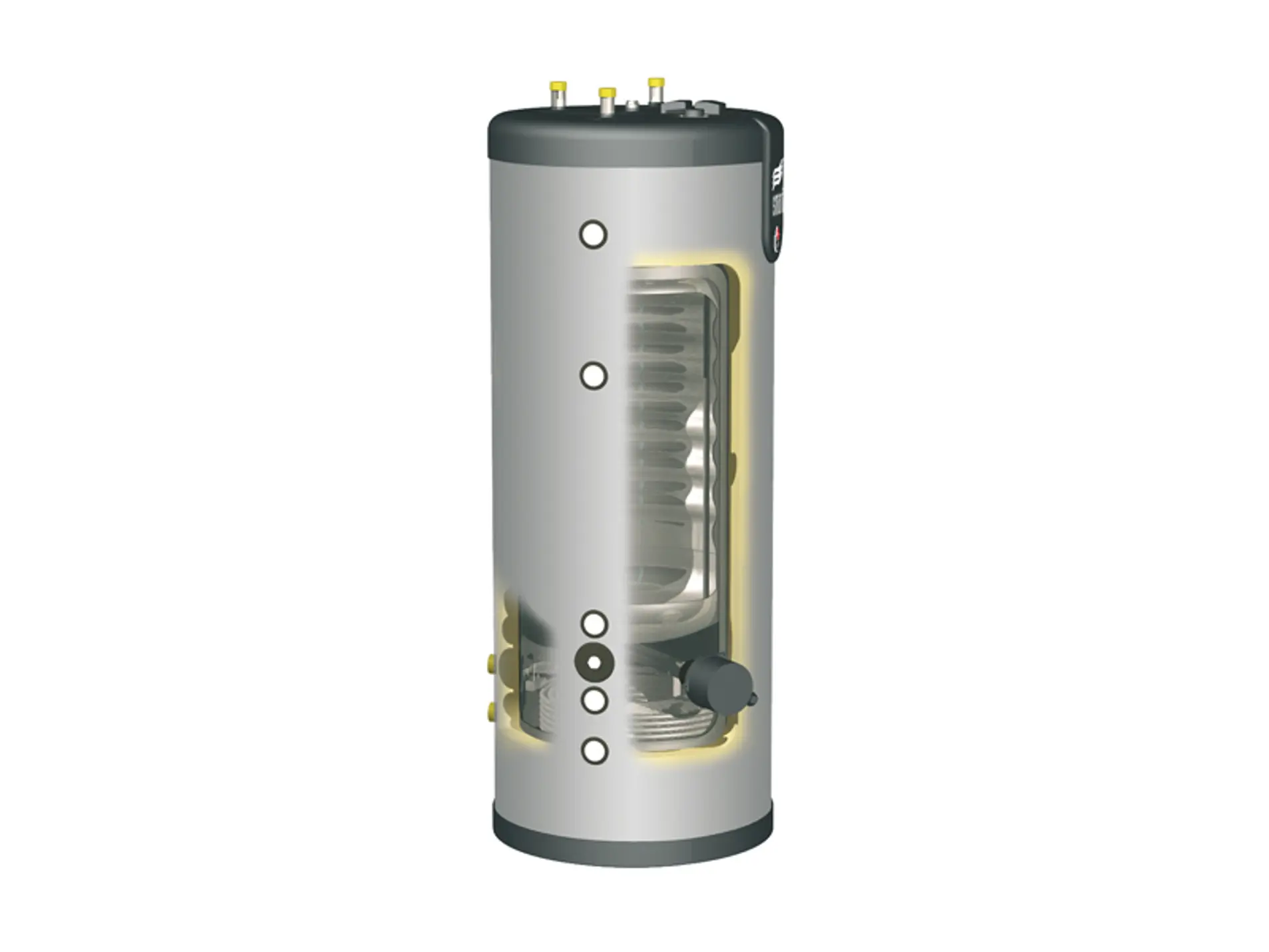

Smart ME 200 - 800

Indirecte boilers

Indirecte boilers in hoogwaardig RVS, staande uitvoering. Met name geschikt voor meerdere energie vormen zoals warmtepompen en zonne-energie. Multi Energy.

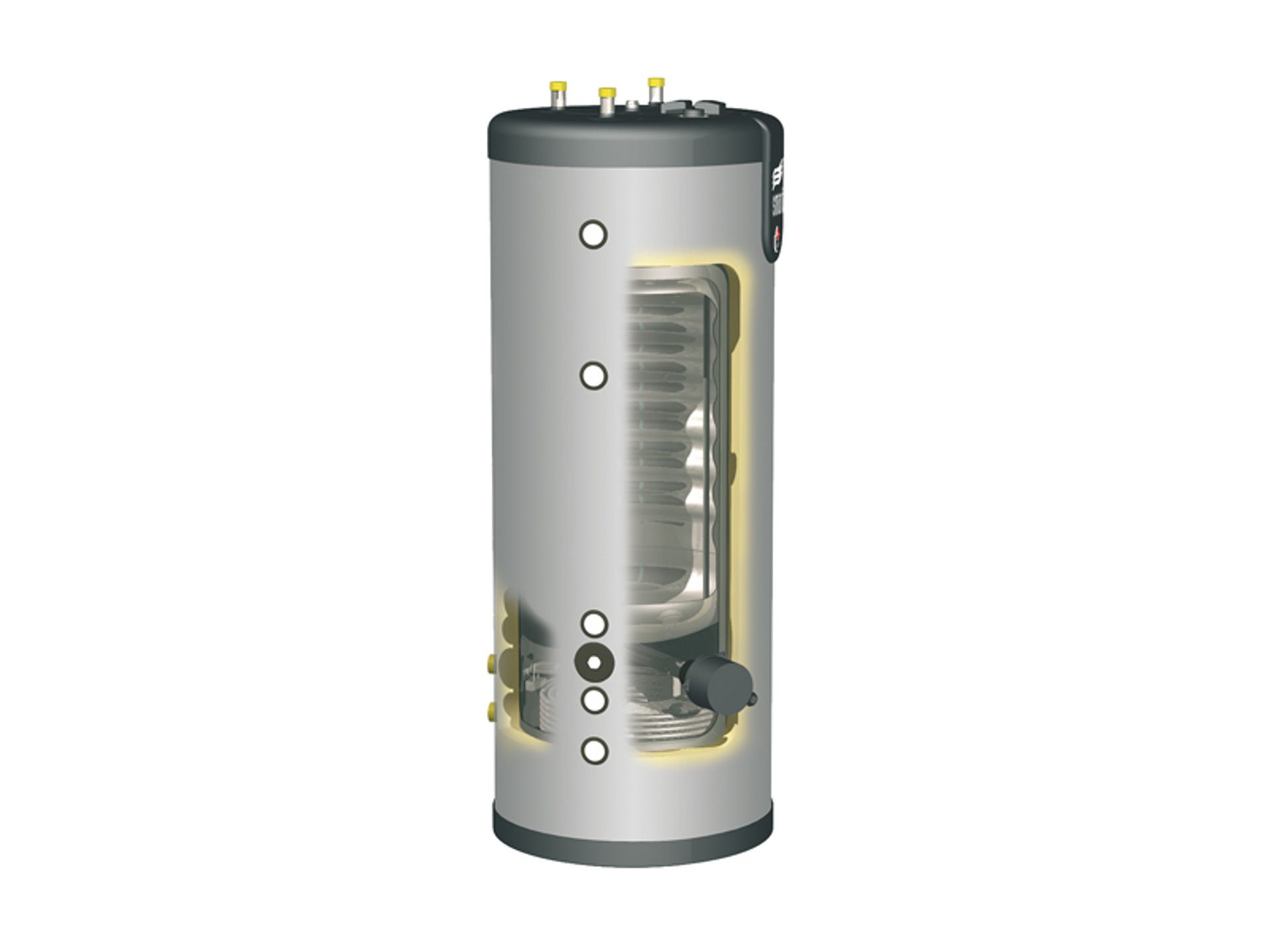

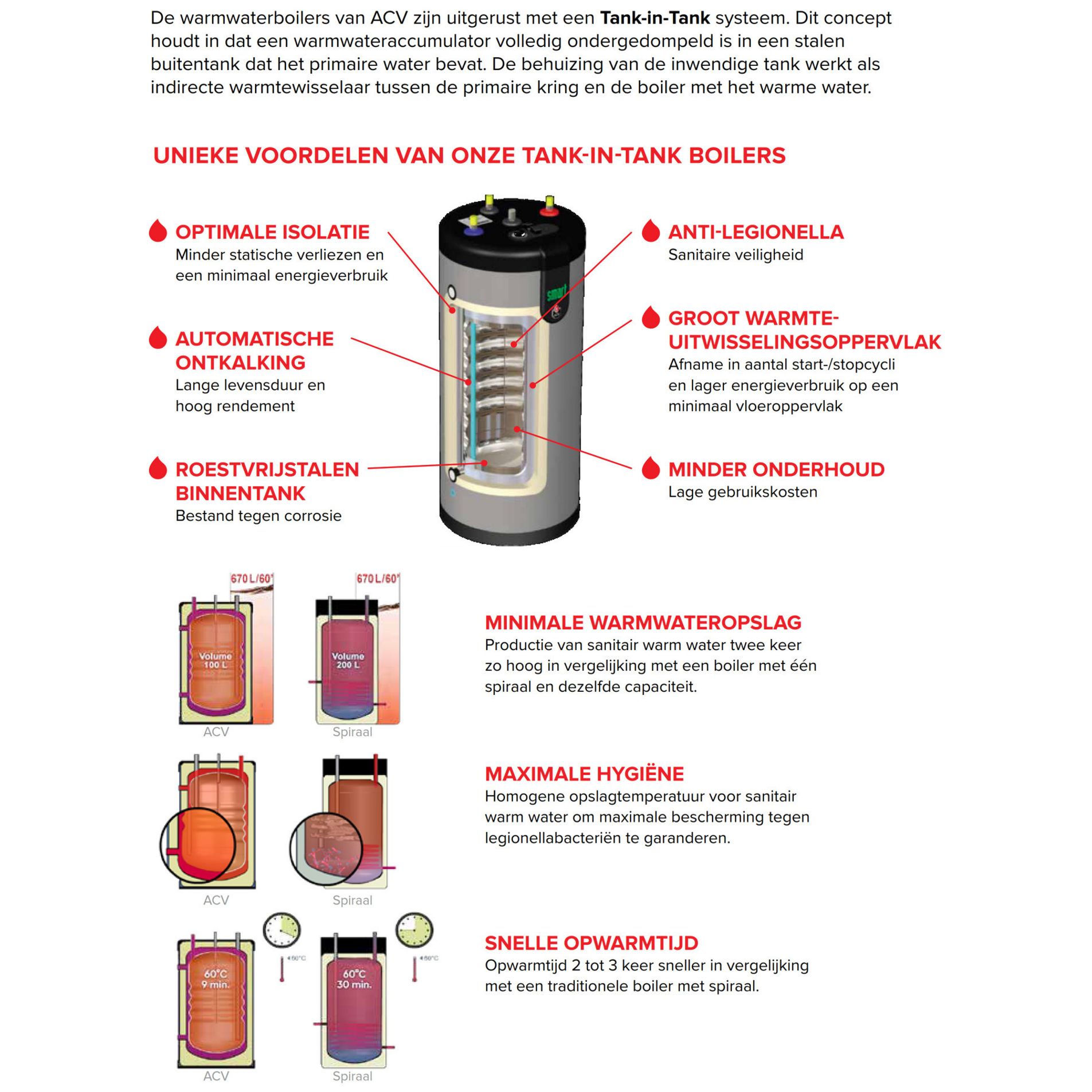

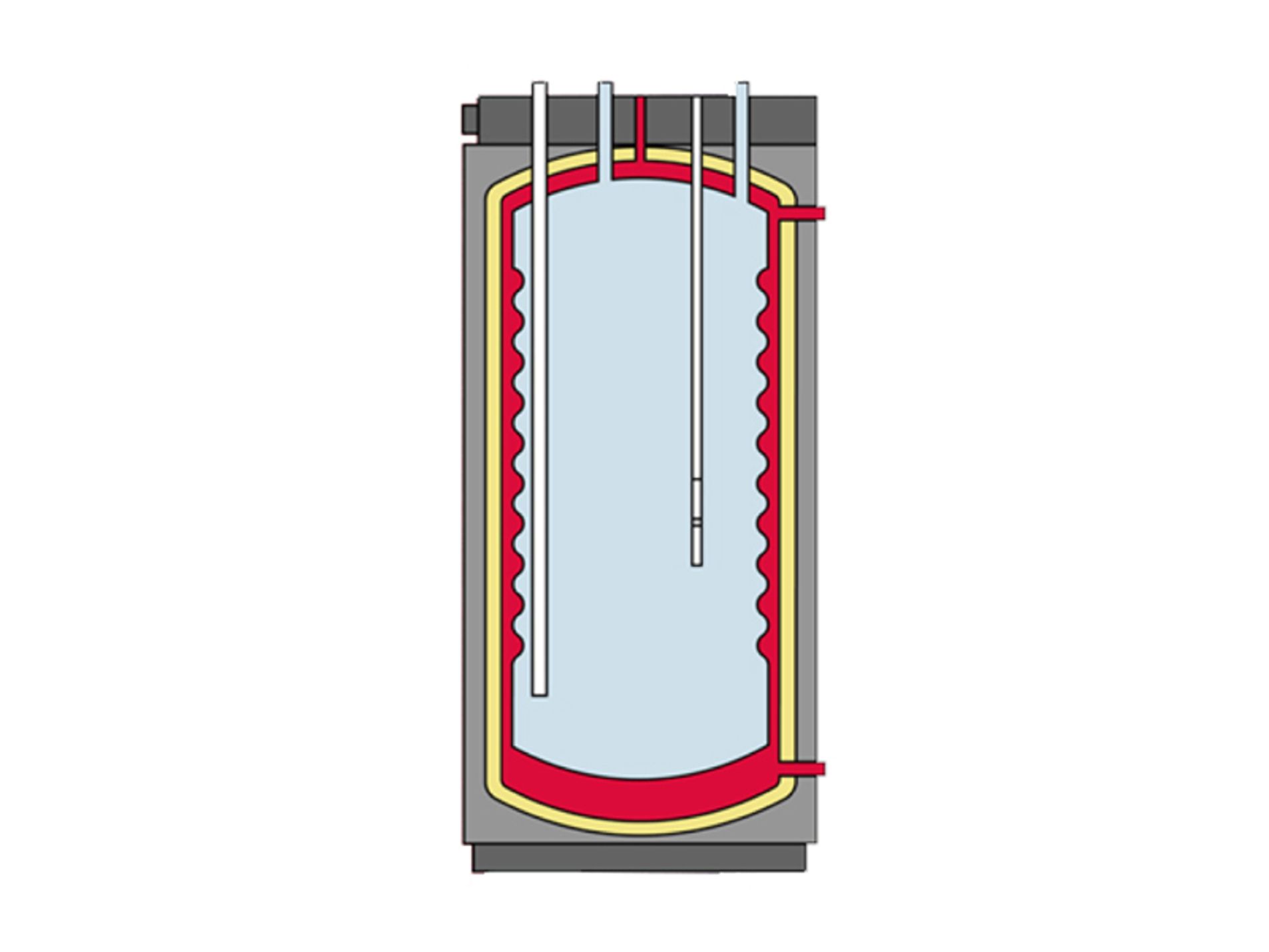

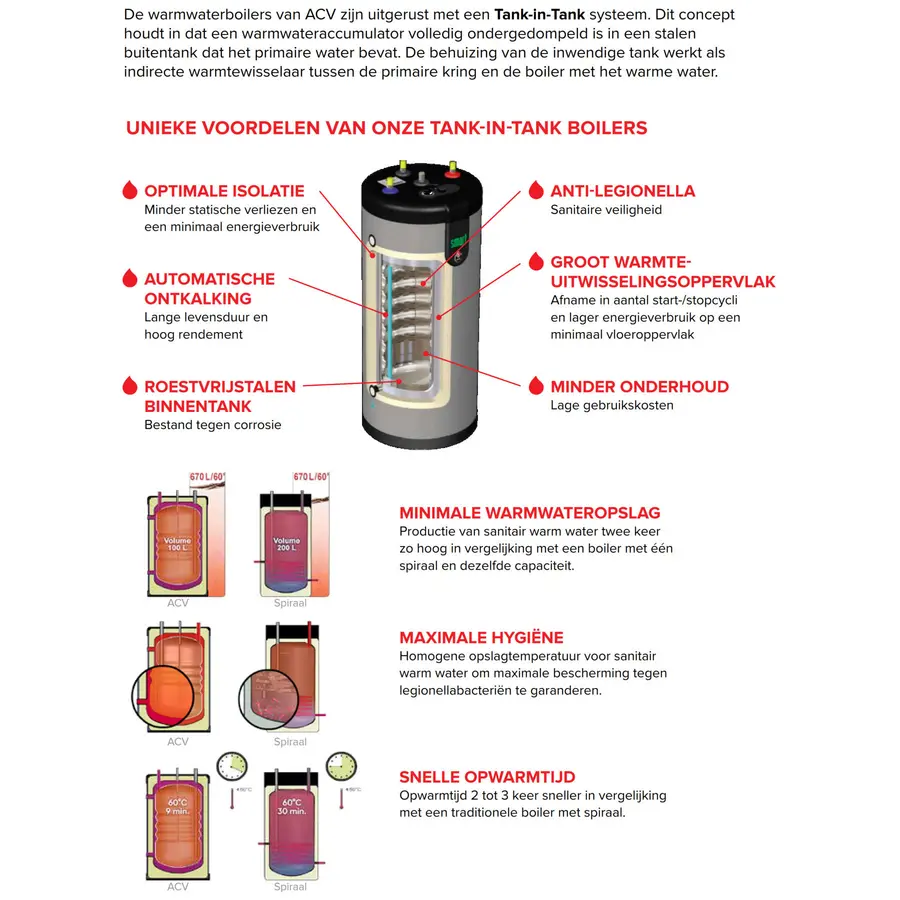

  • Indirecte Multi Energy boiler in hoogwaardig roestvast staal met het unieke en efficiënte tank-in-tank principe
  • Deze range bestaat uit  5 modellen met een inhoud van 203 tot en met 800 liter, vermogen van 31 tot en met 73 kW en wordt standaard geleverd als staande uitvoering
  • Met name geschikt voor grotere woningen en utiliteit
  • Eenvoudig te plaatsen en zeer onderhoudsarm

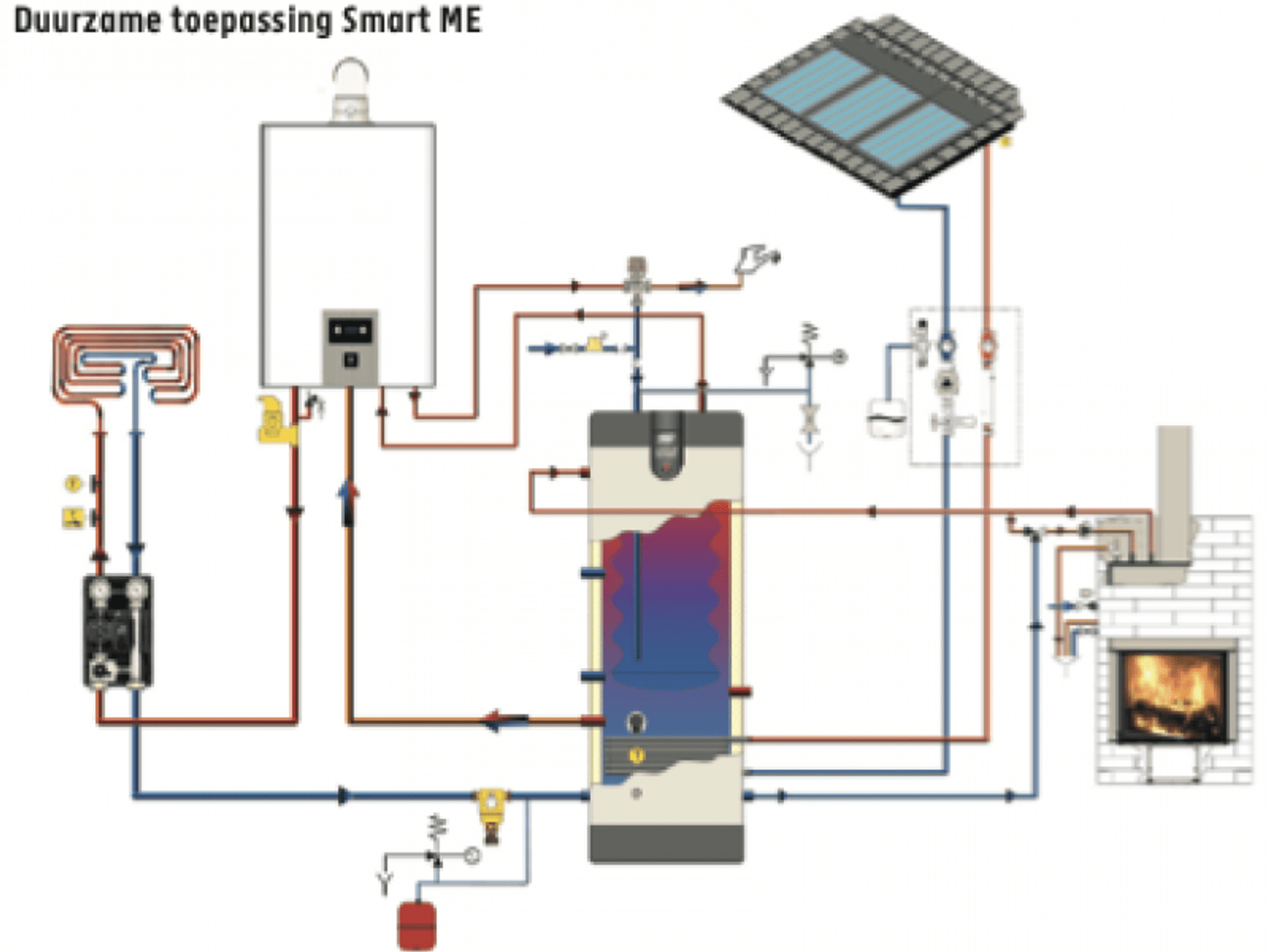

  • Door de Multi Energy uitvoering is de Smart ME zeer geschikt in combinatie met duurzame toepassingen zoals bijvoorbeeld zonnecollectoren, pellet- of houtketels, warmtepompen, cv-ketels als warmtebron. Combinatie van lage en hoge temperatuur aansluiting.
  • De Smart ME is volledig geïsoleerd met 50/100 mm hoogwaardig polyurethaanschuim, afgewerkt met een mantel in elegant en schokbestendig polypropeen
  • De Smart ME is naast het tank-in-tank tevens standaard uitgevoerd met een additionele spiraal van 16 tot 35 kW.

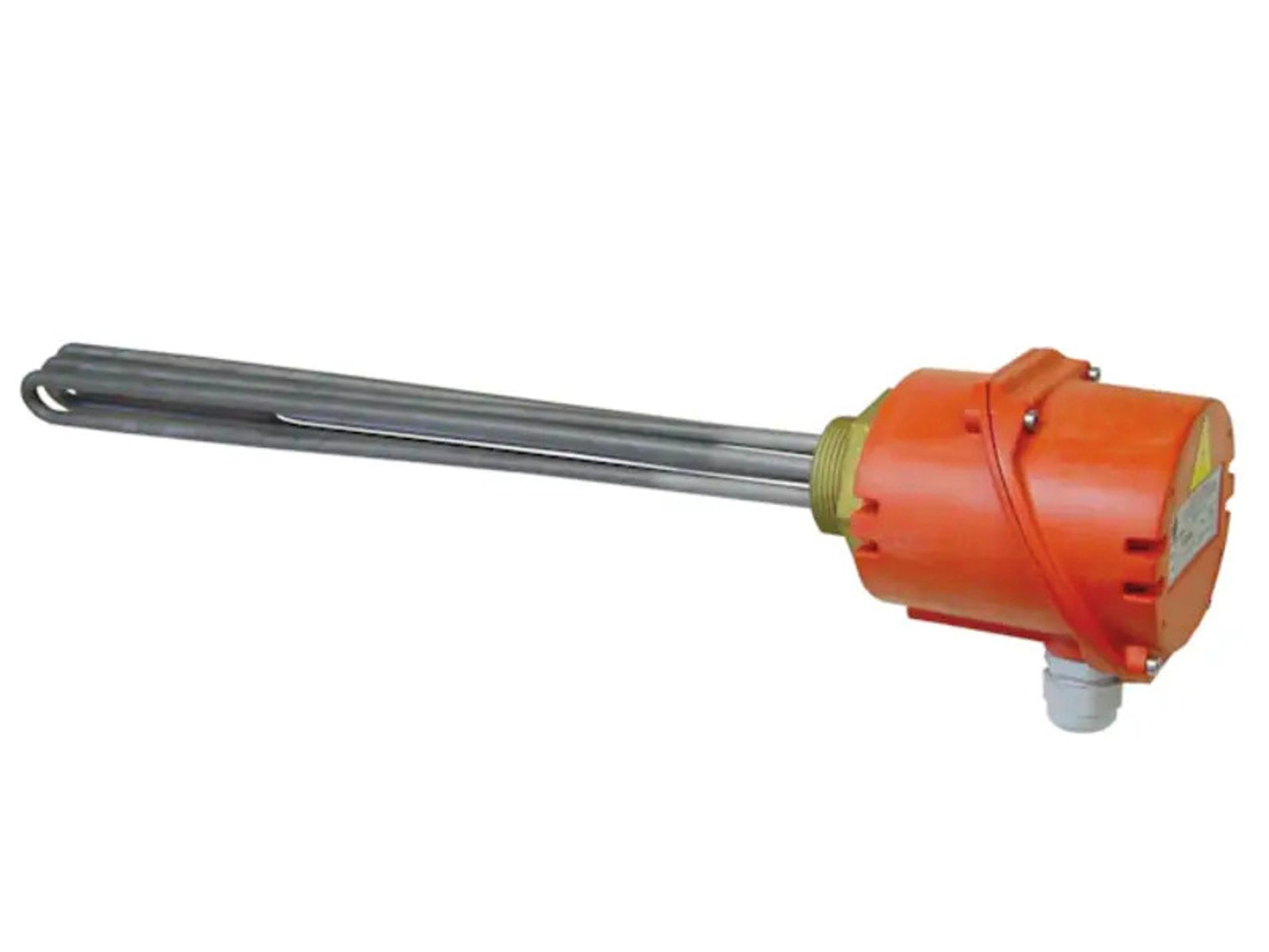

  • Optioneel is de Smart ME tevens leverbaar met een elektrisch verwarmingselement van 3 of 6 kW (uitgezonderd de ME 800)
  • Alle modellen zijn standaard uitgevoerd met een geïntegreerde bedieningsthermostaat, thermometer en inclusief een manuele ontluchter en een dompelbuis in roestvast staal
  • Inclusief veiligheidsgroep 7 bar 3/4" Ø
  • De Smart ME range voldoet aan de C klasse volgens de norm EU 812/2013
  • Anti-legionella met een opslagtemperatuur > 60°C
  • Alle modellen zijn optioneel leverbaar met dubbele scheiding (> 45 kW)

Smart ME

Legenda
1 Aanvoer naverwarming
2 Retour naverwarming
3 Aanvoer spiraal
4 Retour spiraal
5 Aanvoer CV circuit
6 retour CV circuit
7 Voelerbuis
8 Aansluiting voor elektrisch verwarmingselement 3 of 6 kW (optioneel)
Type Smart ME 200 300 400 600 800
Artikelcode 06625101 06625201 06624601 06651301 06625301
Eigenschappen
Capaciteit (totaal) 203 303 395 606 800 liter
Capaciteit (primair) 95,6 165 219 365 517 liter
Verwarmingsoppervlak sanitaire tank 1,26 1,46 1,94 1,9 2,65
Capaciteit (sanitair warm water) 99 126 164 225 263 liter
Verwarmingsoppervlak spiraalslang 1,42 1,8 1,8 2,5 3
Inhoud spiraalslang 8,3 12 12 16 20 liter
Aansluiting primair circuit 1 (F) 1 (F) 1 (F) 1 (F) 1 (F) " Ø
Aansluiting sanitaire installatie 3/4 (M) 3/4 (M) 3/4 (M) 3/4 (M) 6/4 (M) " Ø
Aansluiting recirculatie 3/4 (M) 3/4 (M) 3/4 (M) 3/4 (M) 6/4 (M) " Ø
Aansluiting elektrisch verwarmingselement 6/4 (M) 6/4 (M) 6/4 (M) 6/4 (M) 6/4 (M) " Ø
Aansluiting spiraal 1 (M) 1 (M) 1 (M) 1 (M) 1 (M) " Ø
Primair debiet 3000 3000 3000 3000 3000 liter/uur
Drukverlies cv-zijdig 40 42 45 48 50 mbar
Debiet in spiraal 3000 3000 3000 3000 3000 liter/uur
Drukverlies spiraal 460 533 533 186 216 mbar
Opgenomen vermogen spiraal 16,3 19 25 29 35 kW
Maximale bedrijfstemperatuur 90 90 90 90 90 °C
Maximale druk cv (primair) 3 3 3 3 3 bar
Maximale druk (sanitair) 10 10 10 10 10 bar
Maximale druk (spiraal) 10 10 10 10 10 bar
Leeg gewicht 68 99 120 180 220 kg
Energielabel B C C nvt nvt
Sanitaire prestaties
Piekdebiet bij 40 °C 312 418 558 686 922 liter/10 min
Piekdebiet bij 45 °C 275 348 464 582 790 liter/10 min
Piekdebiet bij 60 °C 161 206 274 358 504 liter/10 min
Piekdebiet 1ste uur bij 40 °C 1063 1225 1633 1872 2666 liter/60 min
Piekdebiet 1ste uur bij 45 °C 911 1003 1338 1559 2285 liter/60 min
Piekdebiet 1ste uur bij 60 °C 536 590 786 935 1368 liter/60 min
Continu debiet bij 40 °C 890 967 1289 1423 2093 liter/uur
Continu debiet bij 45 °C 763 786 1048 1172 1794 liter/uur
Continu debiet bij 60 °C 450 461 614 693 1037 liter/uur
Opwarmtijd van 10 tot 80 °C (ketel) 29 45 45 60 53 min
Opgenomen vermogen tank (EN12897:2006) 24,7 29,7 45,6 50,2 54 kW

Opmerking:

  • Artikelnummer Electrisch verwarmingselement 3kW. (1*230Volt) : 10800081
  • Artikelnummer Electrisch verwarmingselement 3kW. (3*400Volt + N) : 10800082
  • Artikelnummer Electrisch verwarmingselement 6kW. (3*400Volt + N) : 10800084
  • De prestaties in de tabel hierboven werden verkregen op basis van de daarin vermelde minimum vermogens
  • Bij een ketel met een kleiner vermogen zullen de sanitaire warm waterprestaties ook kleiner zijn.
  • De prestaties in de tabel zijn berekend zonder thermostatische mengkraan
  • De gegevens hebben uitsluitend betrekking op een verticaal opgesteld toestel
Type Smart ME 200 300 400 600 800
Artikelcode 06625101 06625201 06624601 06651301 06625301

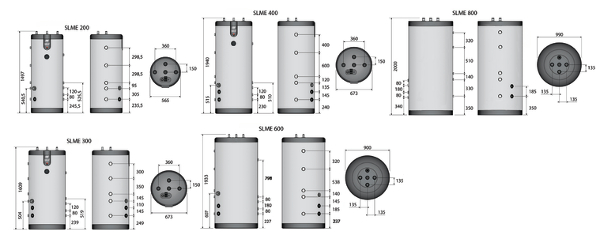

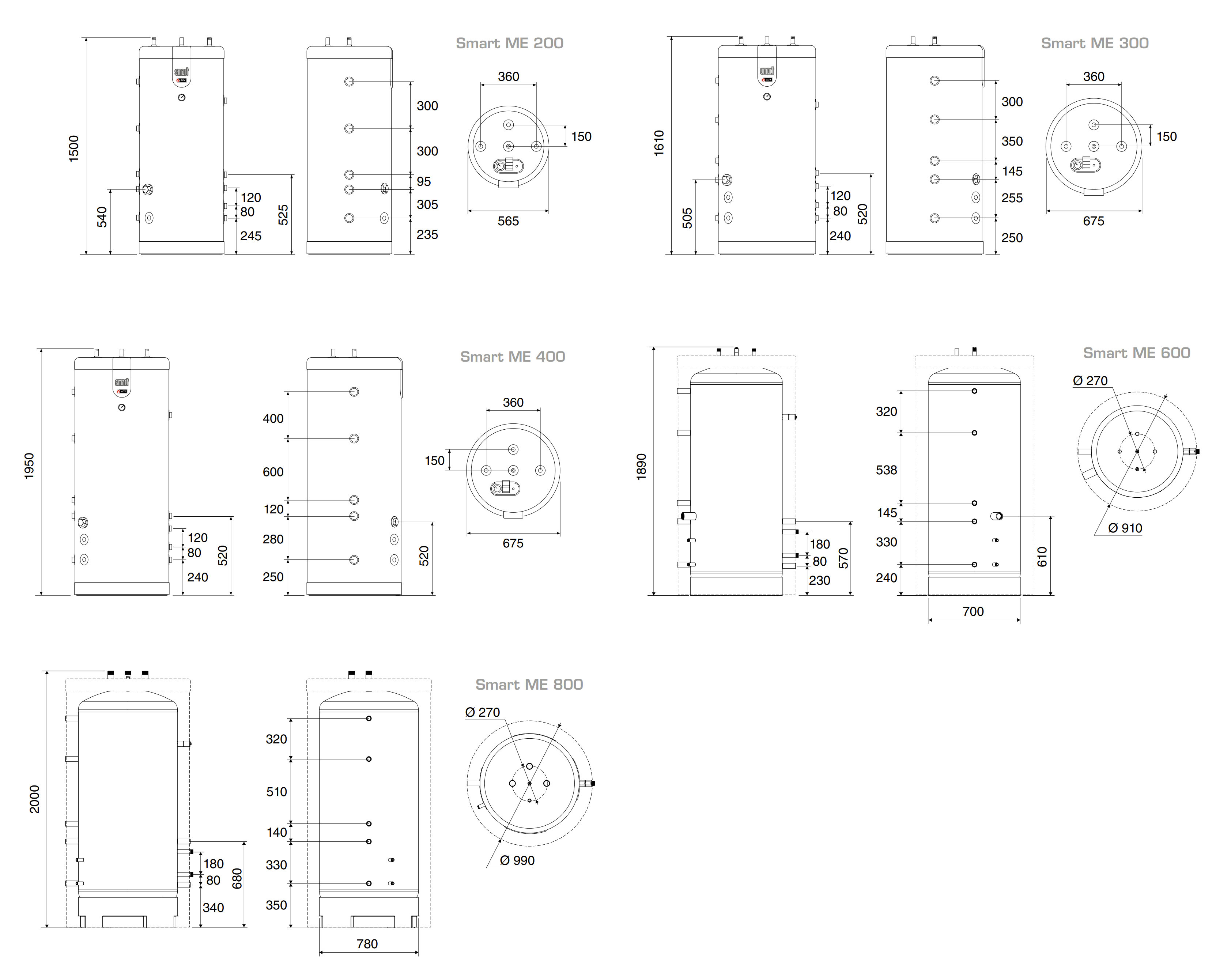

Afmetingen
Afm. - Hoogte (met aansluitingen) 1497 1609 1940 1915 2045 mm
Afm. - Breedte of Ø (zonder isolatie en aansluitingen) - - - 703 780 mm
Afm. - Hoogte (zonder aansluitingen) 1437 1539 1899 1886 2000 mm
Afm. - Breedte of Diameter (zonder aansluitingen) 565 673 673 903 980 mm

Downloads Smart ME 200 - 800

Brochure Smart ME Download
Brochure Smart ME
Handleiding Smart ME 200-800 - D Download
Handleiding Smart ME 200-800 - D

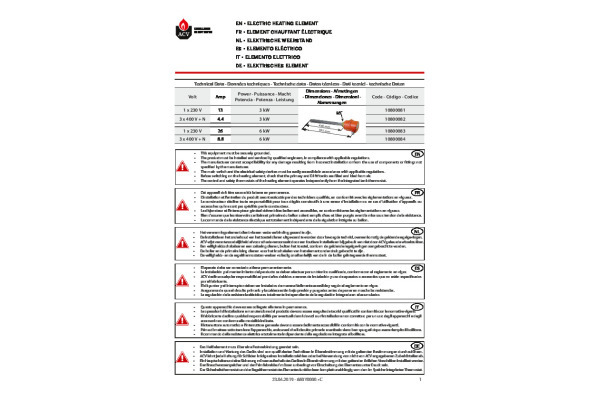

Handleiding elektrisch element ML Download
Handleiding elektrisch element ML
Thermostaat aansluit instructie Download
Thermostaat aansluit instructie
Zonneboiler systemen Helio Smart - NL Download
Zonneboiler systemen Helio Smart - NL
Presentatie Tank in Tank systeem ACV Download
Presentatie Tank in Tank systeem ACV
Schema HeatMaster - Smart ME - Helio Smart Download
Schema HeatMaster - Smart ME - Helio Smart

Energielabels Smart ME 200 - 800

Smart ME 200 Energielabel Download
Smart ME 200 Energielabel
Smart ME 300 Energielabel Download
Smart ME 300 Energielabel
Smart ME 400 Energielabel Download
Smart ME 400 Energielabel

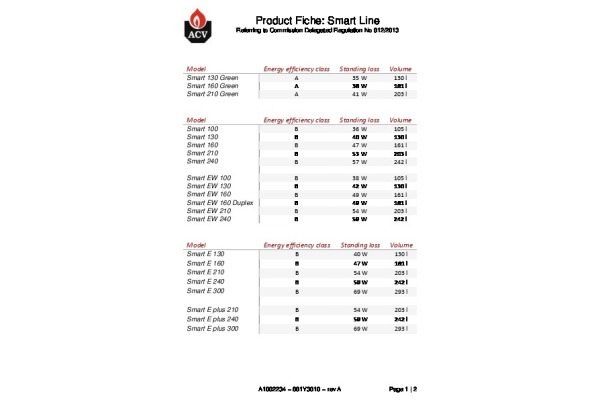

Ecodesign Specificaties Download
