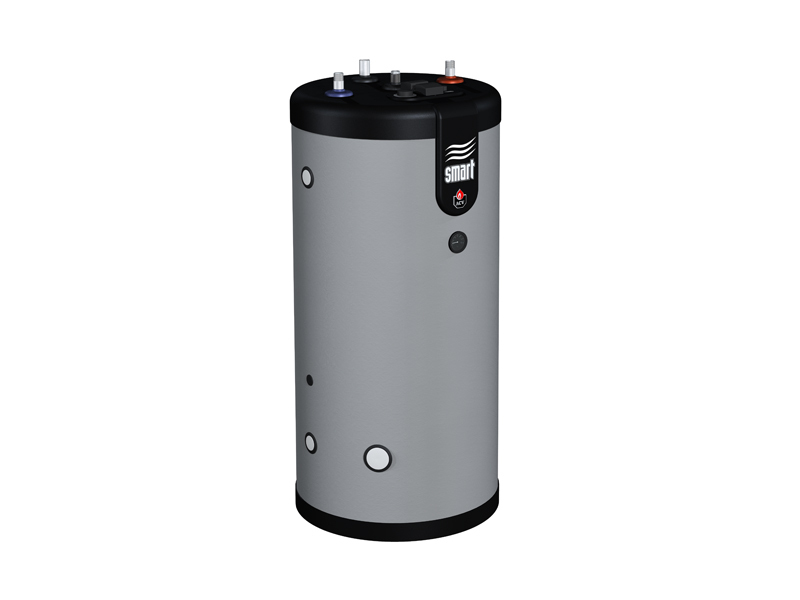

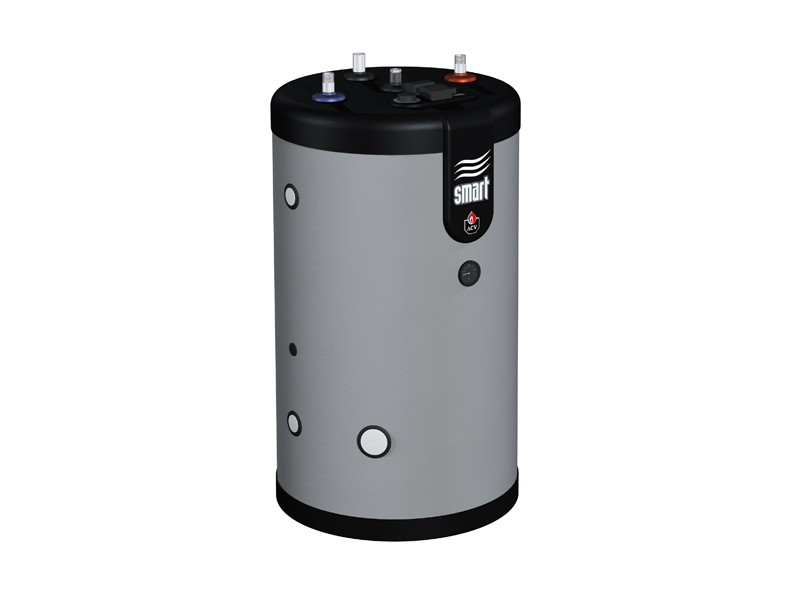

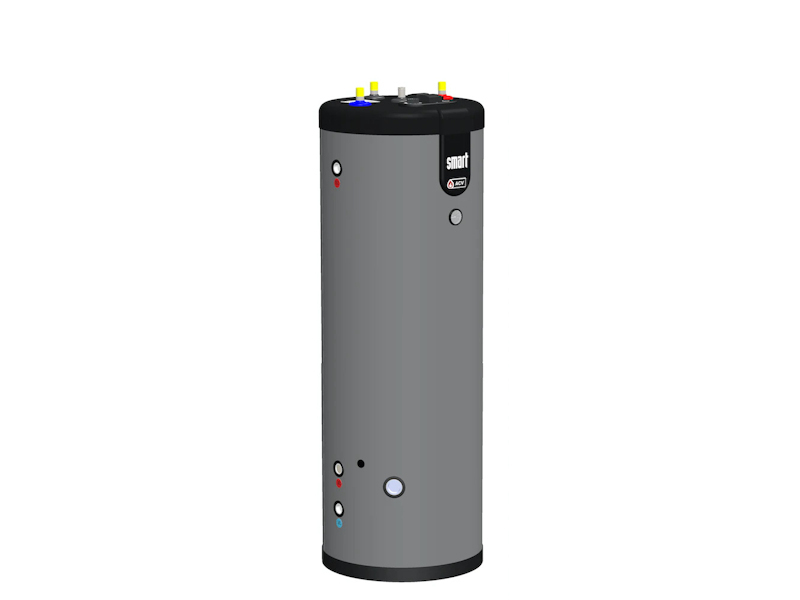

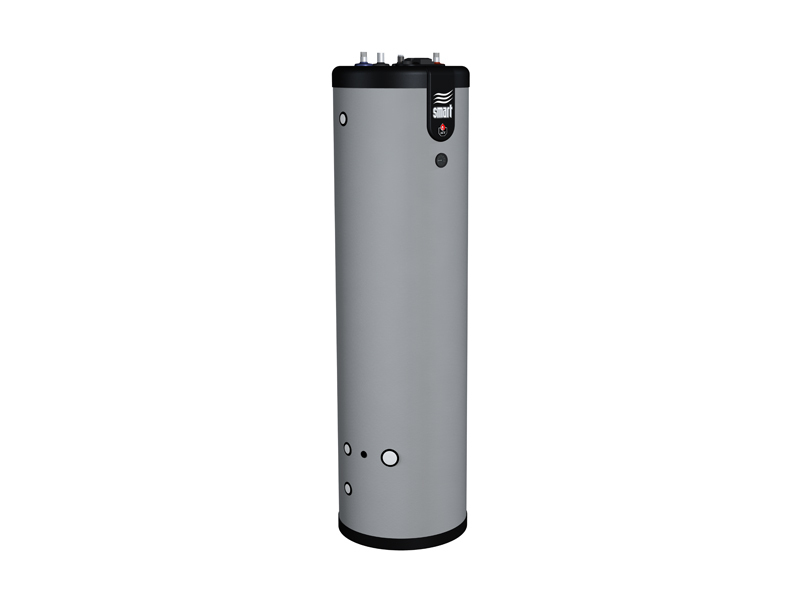

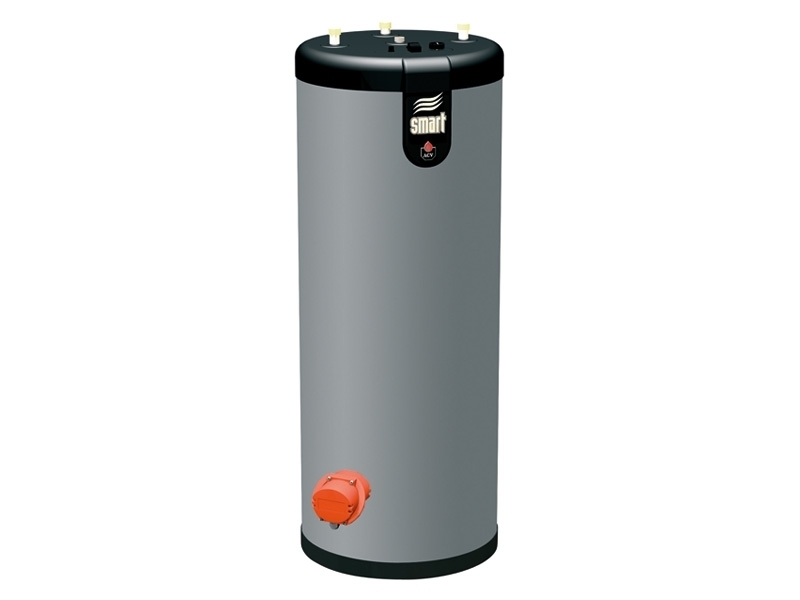

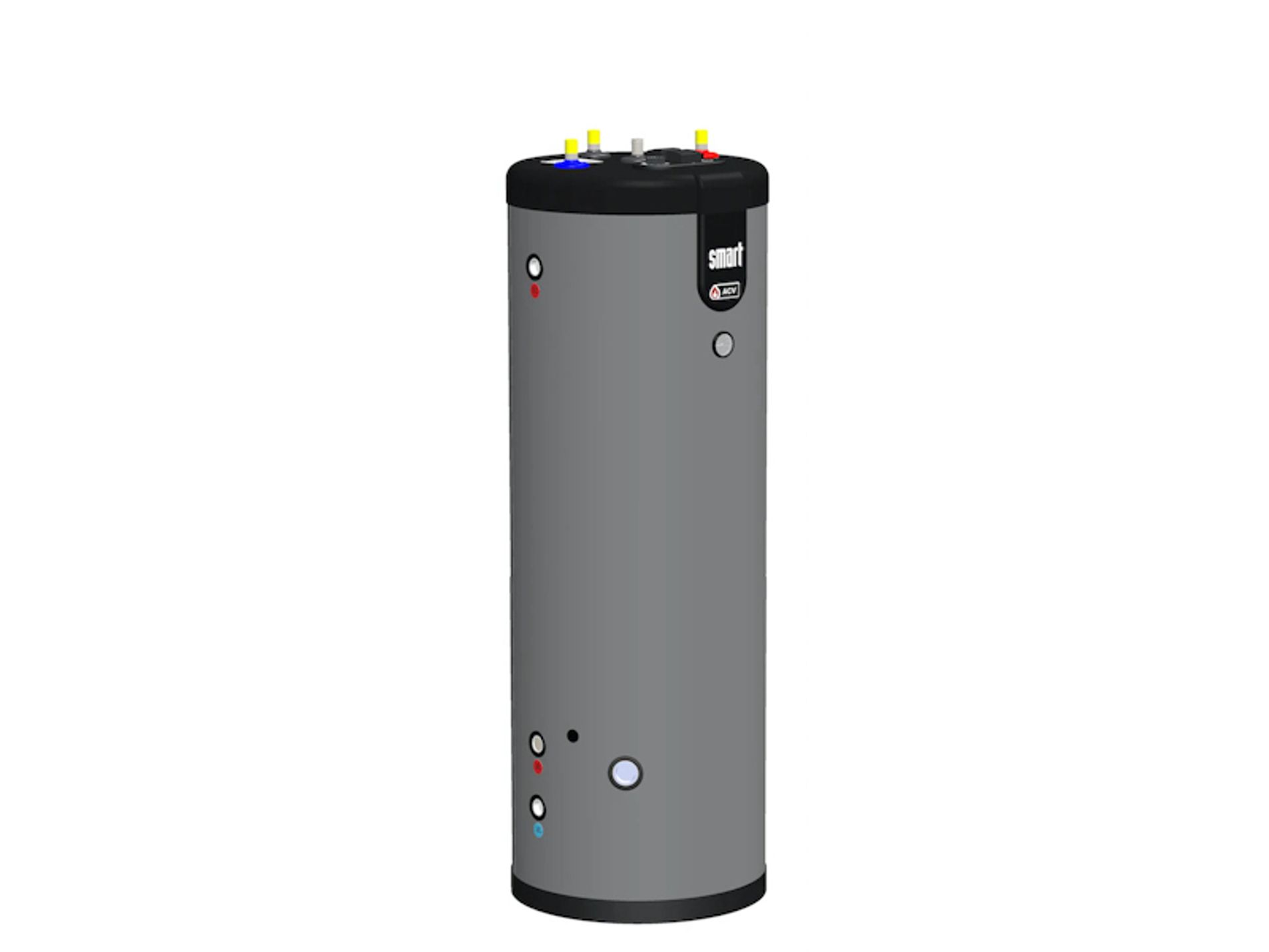

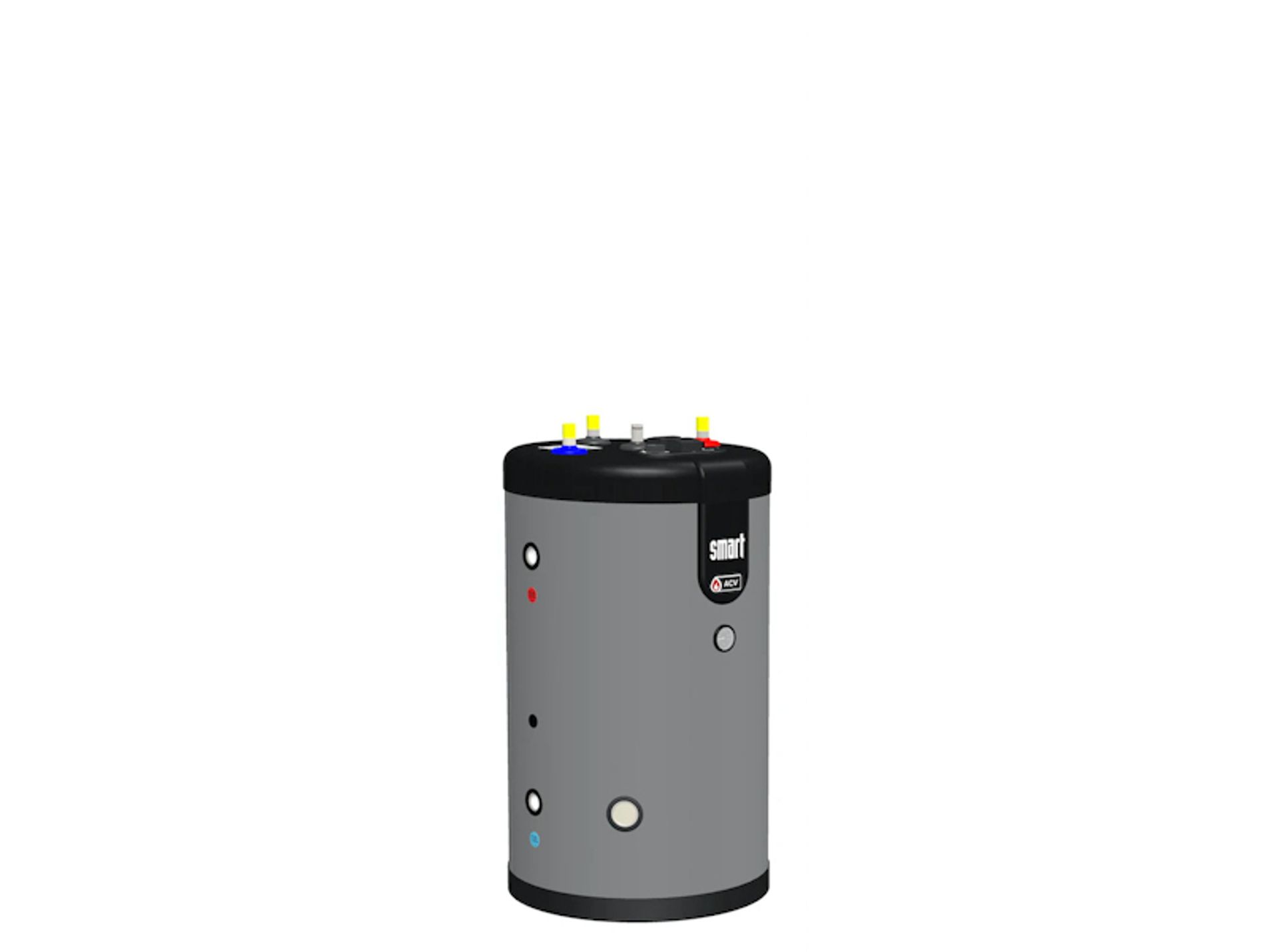

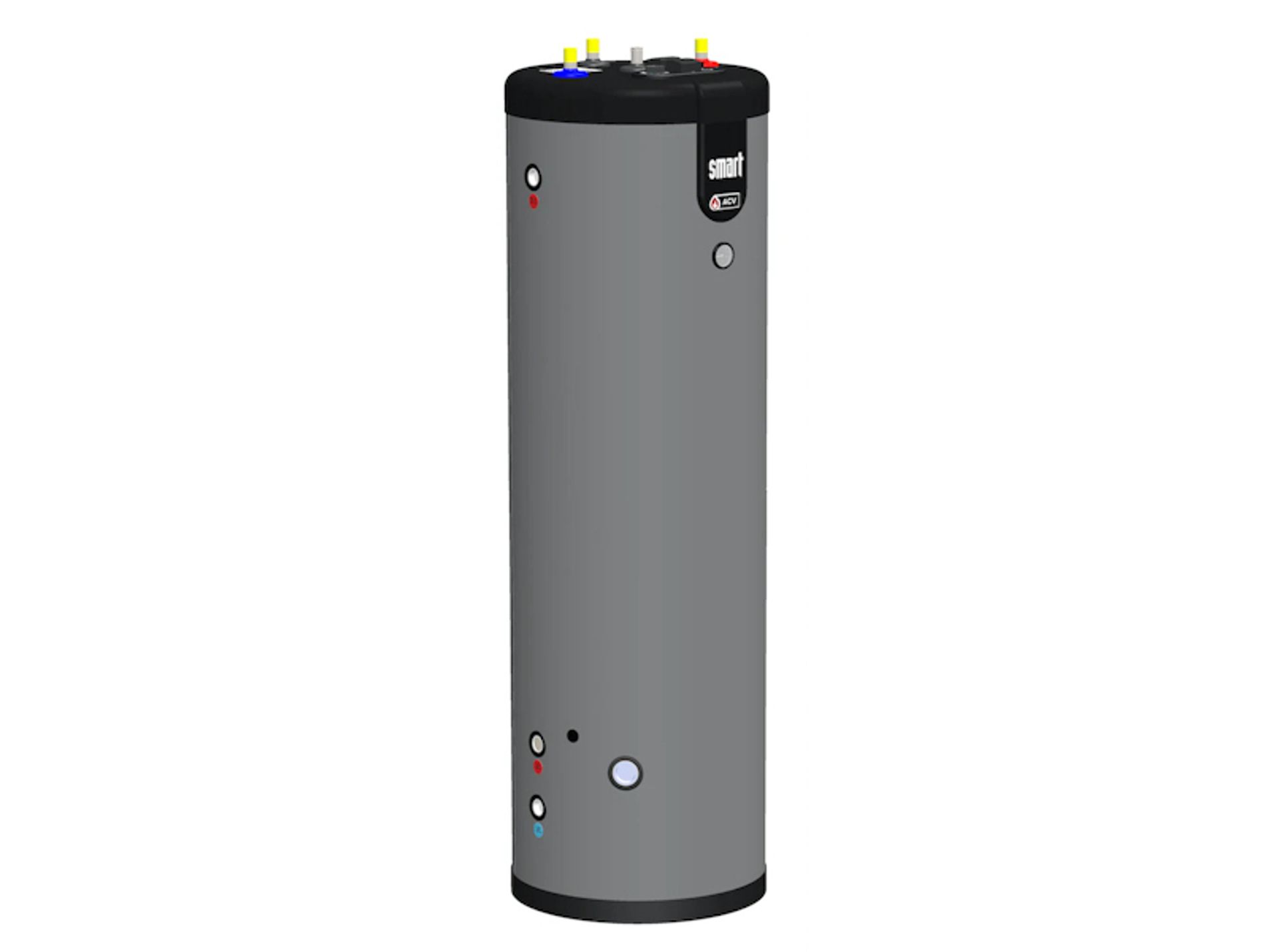

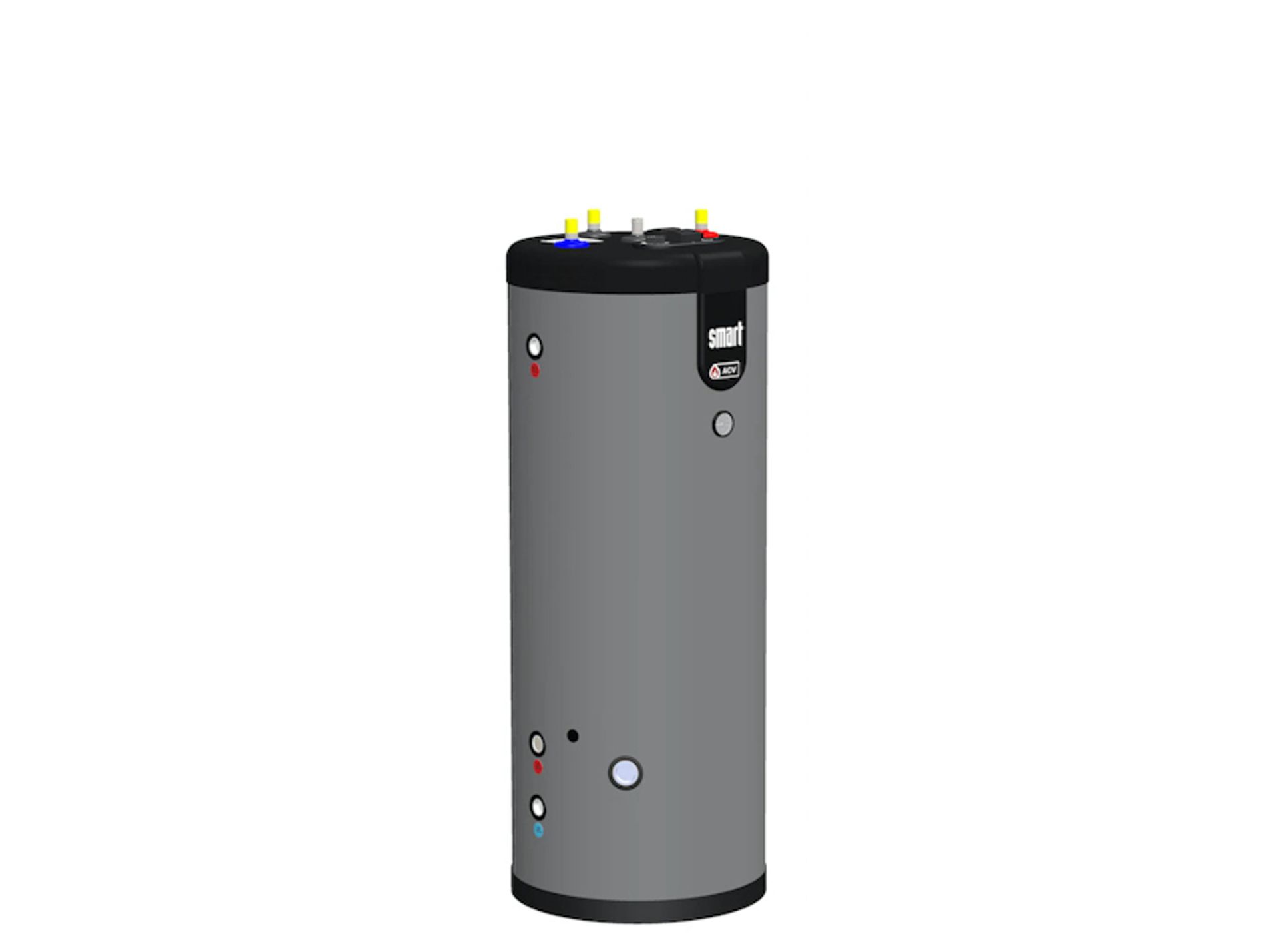

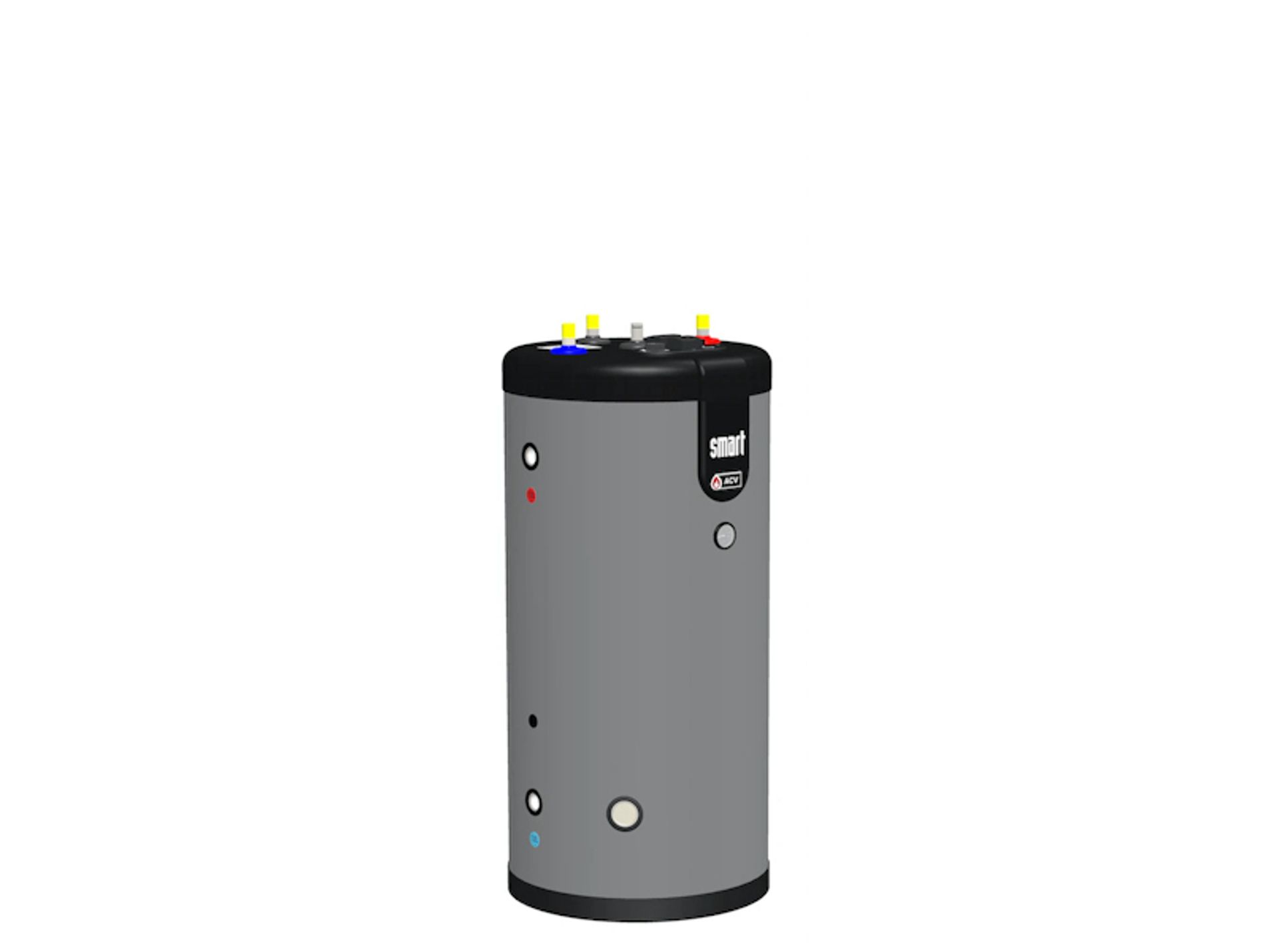

Smart E 130 - 300

Indirecte boilers

Indirecte boilers in hoogwaardig roestvaststaal met optioneel elektrisch verwarmingselement. Met name geschikt voor woningen en utiliteit.

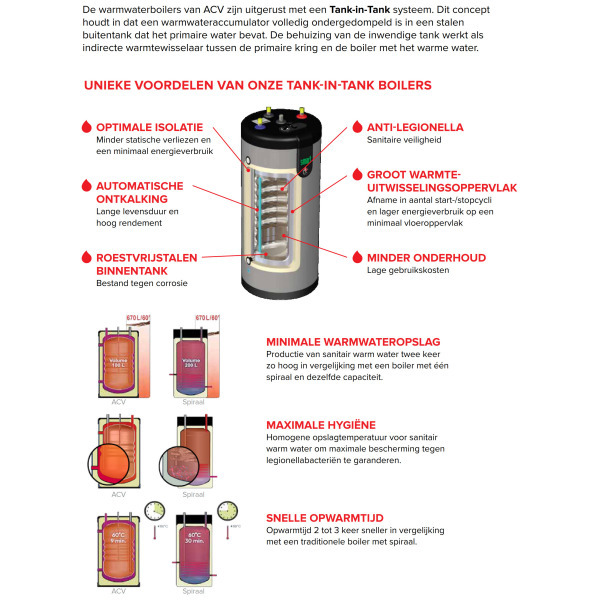

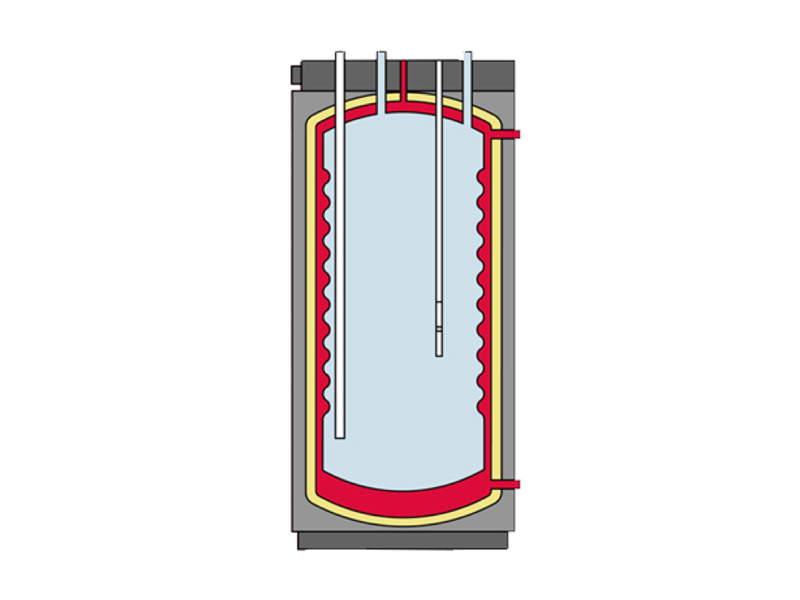

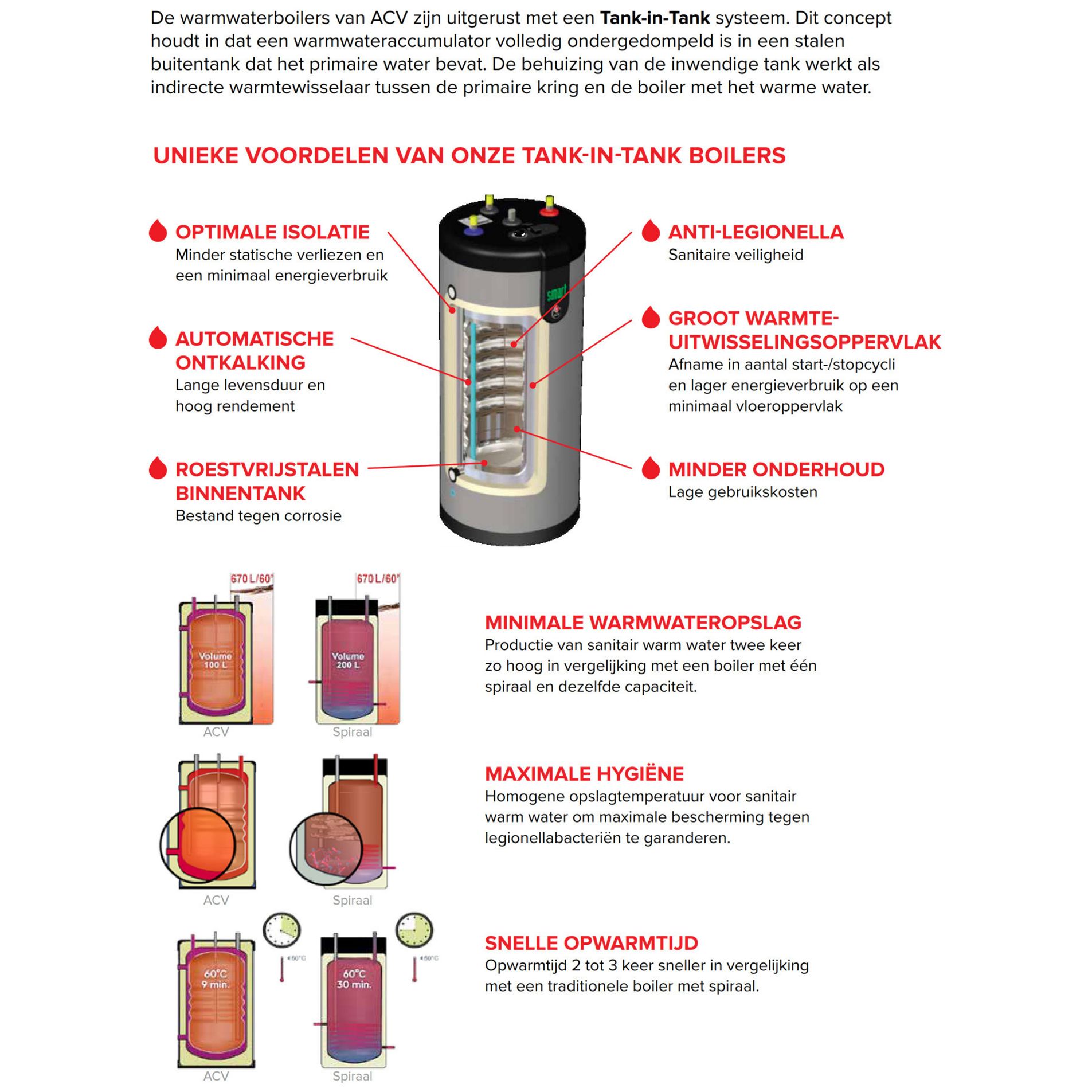

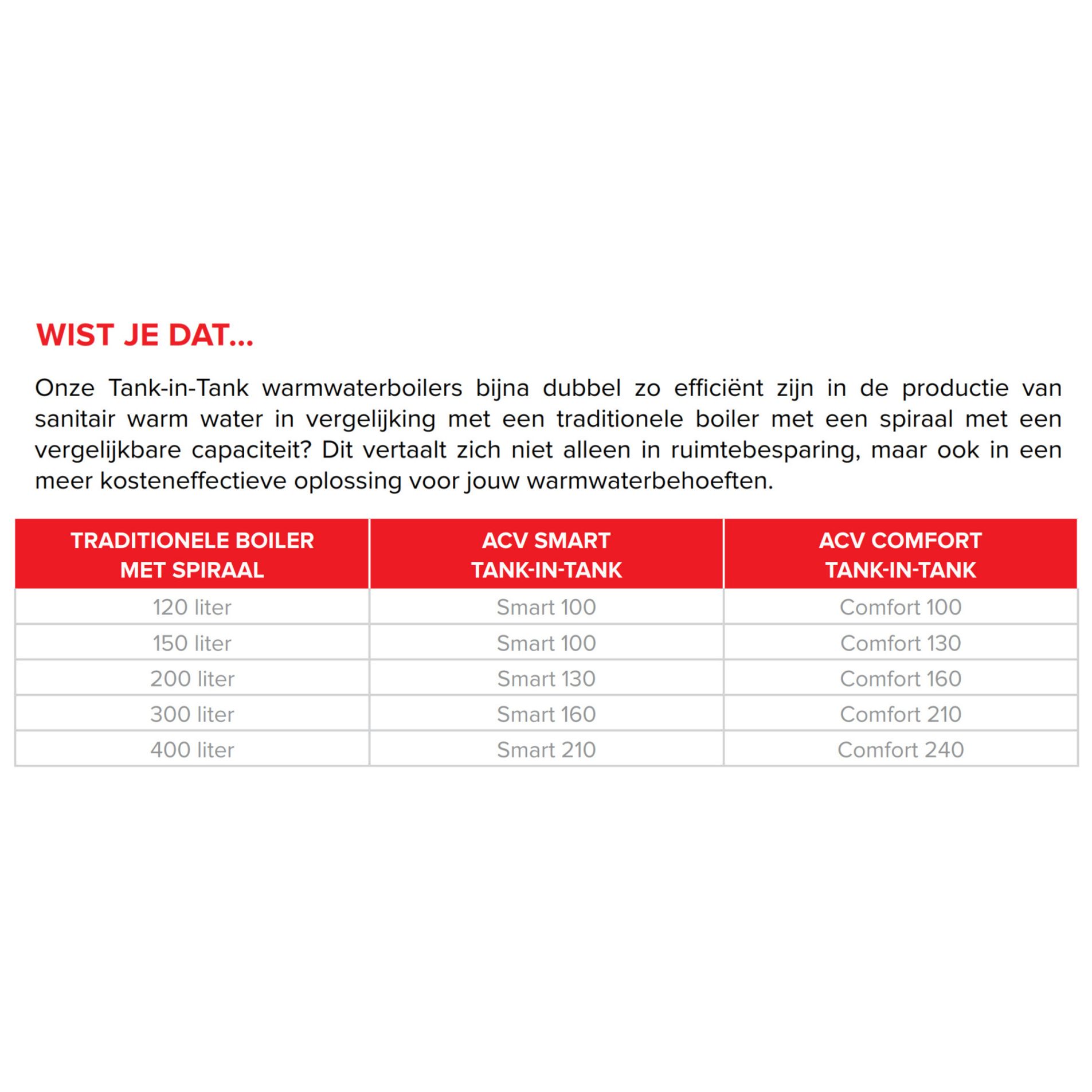

  • Indirecte boilers, optioneel leverbaar met elektrisch verwarmingselement  van 3 of 6 kW in hoogwaardig roestvast staal volgens het unieke en efficiënte tank-in-tank principe
  • Deze range bestaat uit 5 modellen met een inhoud van 130 tot en met  293 liter, vermogen van 23 tot en met 68 kW en wordt standaard geleverd als staande uitvoering
  • Met name geschikt voor woningen en kleine utiliteit
  • Eenvoudig te plaatsen en zeer onderhoudsarm
  • De Smart E is volledig geïsoleerd met hoogwaardig polyurethaanschuim afgewerkt met een stevige laagschokbestendig polypropeen (CFC vrij)
  • Alle modellen zijn standaard uitgevoerd met een geïntegreerde  bedieningsthermostaat met zomer- en winterschakelaar en inclusief manuele ontluchter en een dompelbuis in roestvast staal

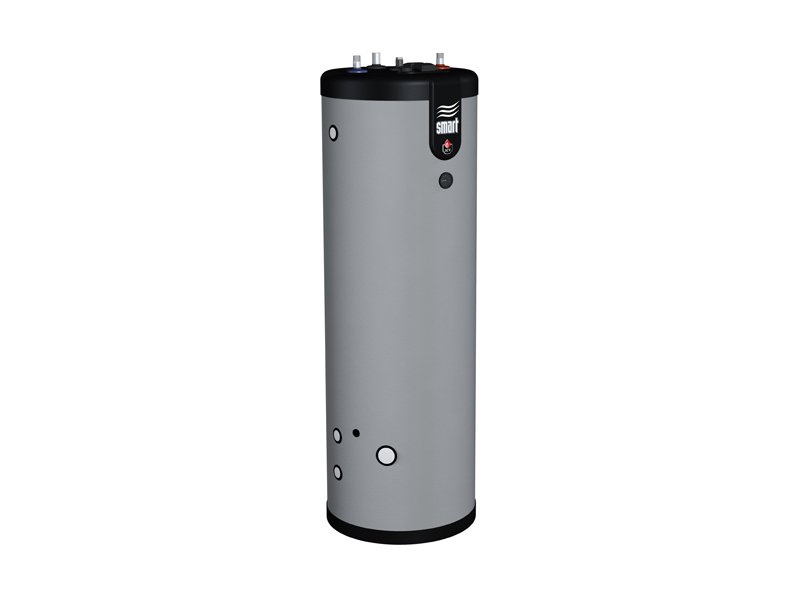

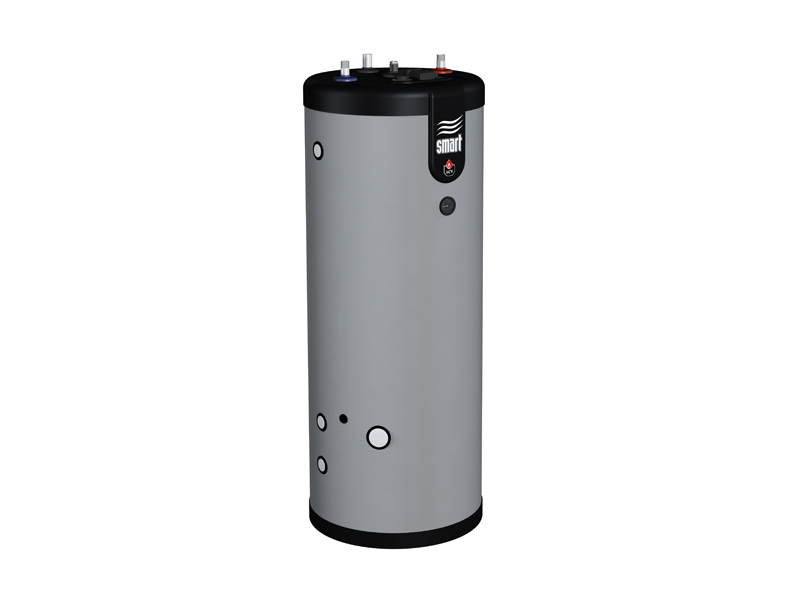

  • De Smart type  E 210, E 240 en E 300 zijn leverbaar met extra aansluiting voor een additionele energiebron zoals bijvoorbeeld een warmtepomp
  • Anti-legionella met een opslagtemperatuur > 60°C

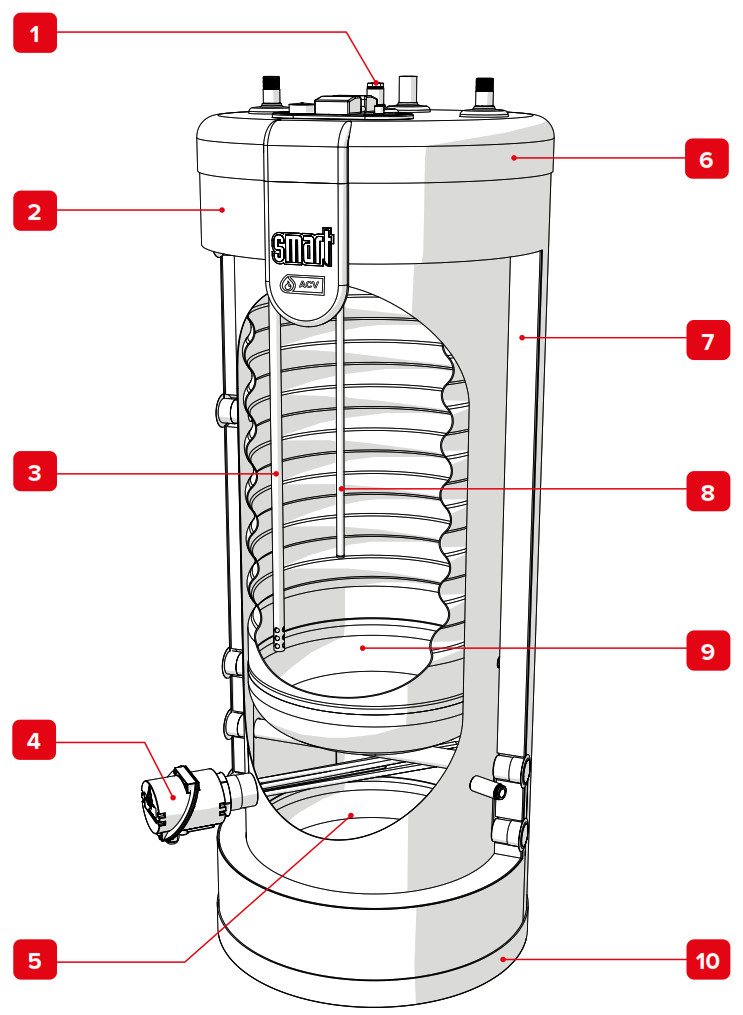

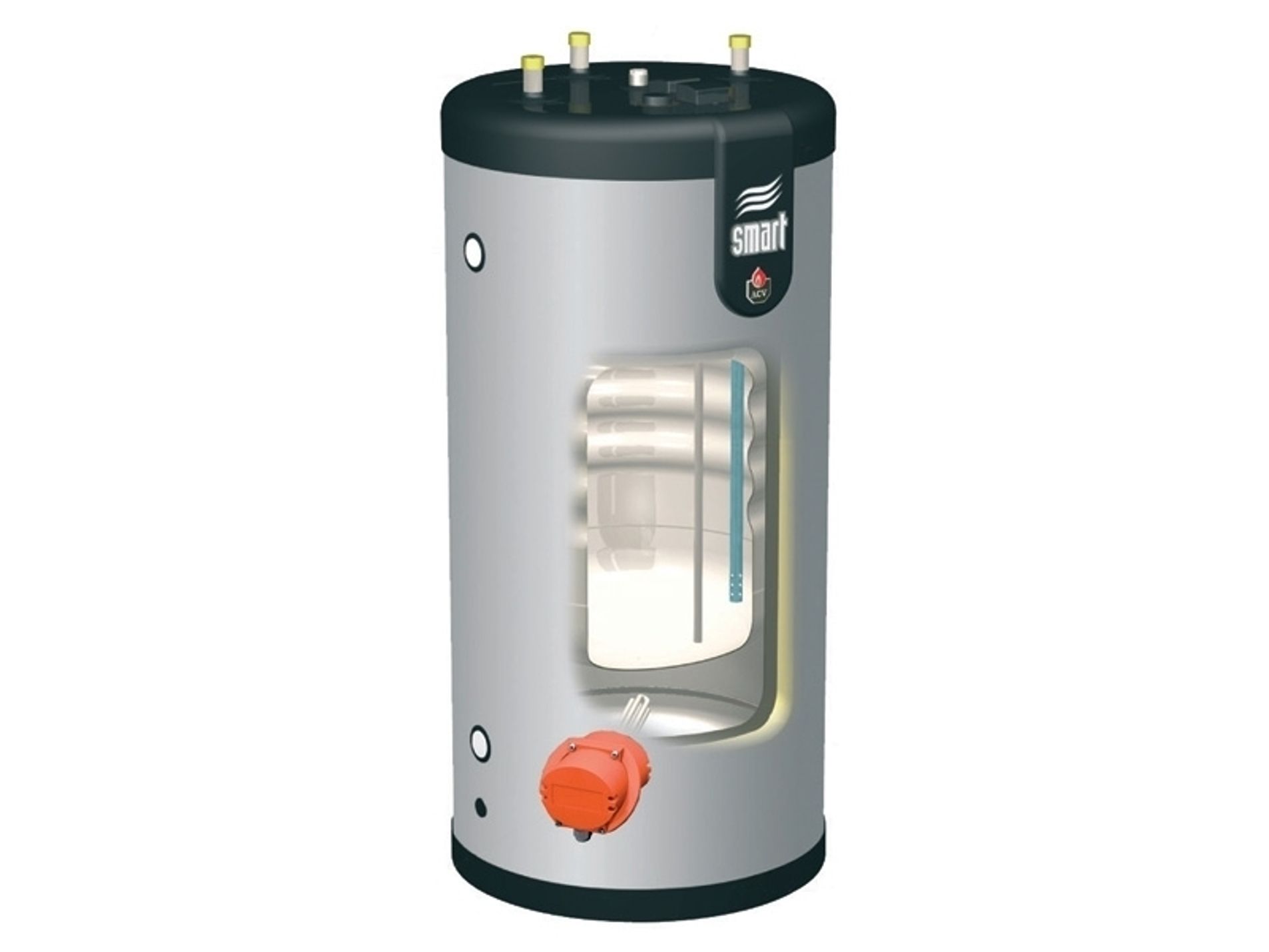

Legenda
1 Manueel ontluchter (cv-circuit)
2 Polypropyleen mantel
3 PVCc dompelbuis
4 Verwarmingselement (optioneel)
5 Buitenreservoir (cv-zijdig)
6 Polypropyleen bovendeksel
7 Isolatie (polyurethaanschuim)
8 Dompelbuis in RVS
9 SWW-reservoir in RVS
10 Polypropyleen onderdeksel

Type Smart E E 130 E 160 E 210 E 240 E 300
Artikelnummers 06618801 06618901 06619001 06619101 06605201
Eigenschappen
Capaciteit (totaal) 130 161 203 242 293 liter
Verwarmingsoppervlak sanitaire tank 1,03 1,26 1,54 1,94 2,29
Capaciteit (sanitair warm water) 75 99 126 164 200 liter
Aansluiting primaire circuit 1 (F) 1 (F) 1 (F) 1 (F) 1 (F) " Ø
Aansluiting sanitaire installatie 3/4 (M) 3/4 (M) 3/4 (M) 3/4 (M) 3/4 (M) " Ø
Aansluiting - hercirculatie / veiligheidsklep 3/4 (M) 3/4 (M) 3/4 (M) 3/4 (M) 3/4 (M) " Ø
Aansluiting elektrisch verwarmingselement 6/4 (F) 6/4 (F) 6/4 (F) 6/4 (F) 6/4 (F) " Ø
Primair debiet (ΔT 10K) 2100 2600 3500 4200 5500 liter/uur
Drukverlies (primair - ΔT10K) 17 22 37 45 91 mbar
Max bedrijfstemperatuur (primair) 90 90 90 90 90 °C
Max bedrijfsdruk (sanitair warm water) 8,6 8,6 8,6 8,6 8,6 bar
Max bedrijfsdruk (primair) 3 3 3 3 3 bar
Leeggewicht 45 54 66 76 87 kg
Energielabel B B B B B
Sanitaire prestaties
Piekdebiet bij 40 °C 236 321 406 547 800 liter/10 min
Piekdebiet bij 45 °C 202 275 348 469 640 liter/10 min
Piekdebiet bij 60 °C 117 161 209 272 370 liter/10 min
Piekdebiet 1ste uur bij 40 °C 784 1063 1349 1820 2360 liter/60 min
Piekdebiet 1ste uur bij 45 °C 672 911 1156 1560 1920 liter/60 min
Piekdebiet 1ste uur bij 60 °C 384 549 689 913 1100 liter/60 min
Continu debiet bij 40 °C 658 890 1132 1527 2100 liter/uur
Continu debiet bij 45 °C 564 763 970 1309 1710 liter/uur
Continu debiet bij 60 °C 320 465 576 769 970 liter/uur
Opwarmtijd van 10 tot 80 °C (ketel) 22 22 20 20 22 min
Opwarmtijd van 10 tot 60 °C (elektrisch element 6 kW (3kW)) 78 (157) 97 (193) 122 (243) 145 (290) 175 (350) min
Coefficient 1 2,1 3 5,2 11,8
Opgenomen vermogen tank (Warmtebron: ketel) 23 31 39 53 68 kW
Voedingsspanning (3 kW) 230 230 230 230 230 V
Max waterdruk (sanitair warm water) 10 10 10 10 10 bar

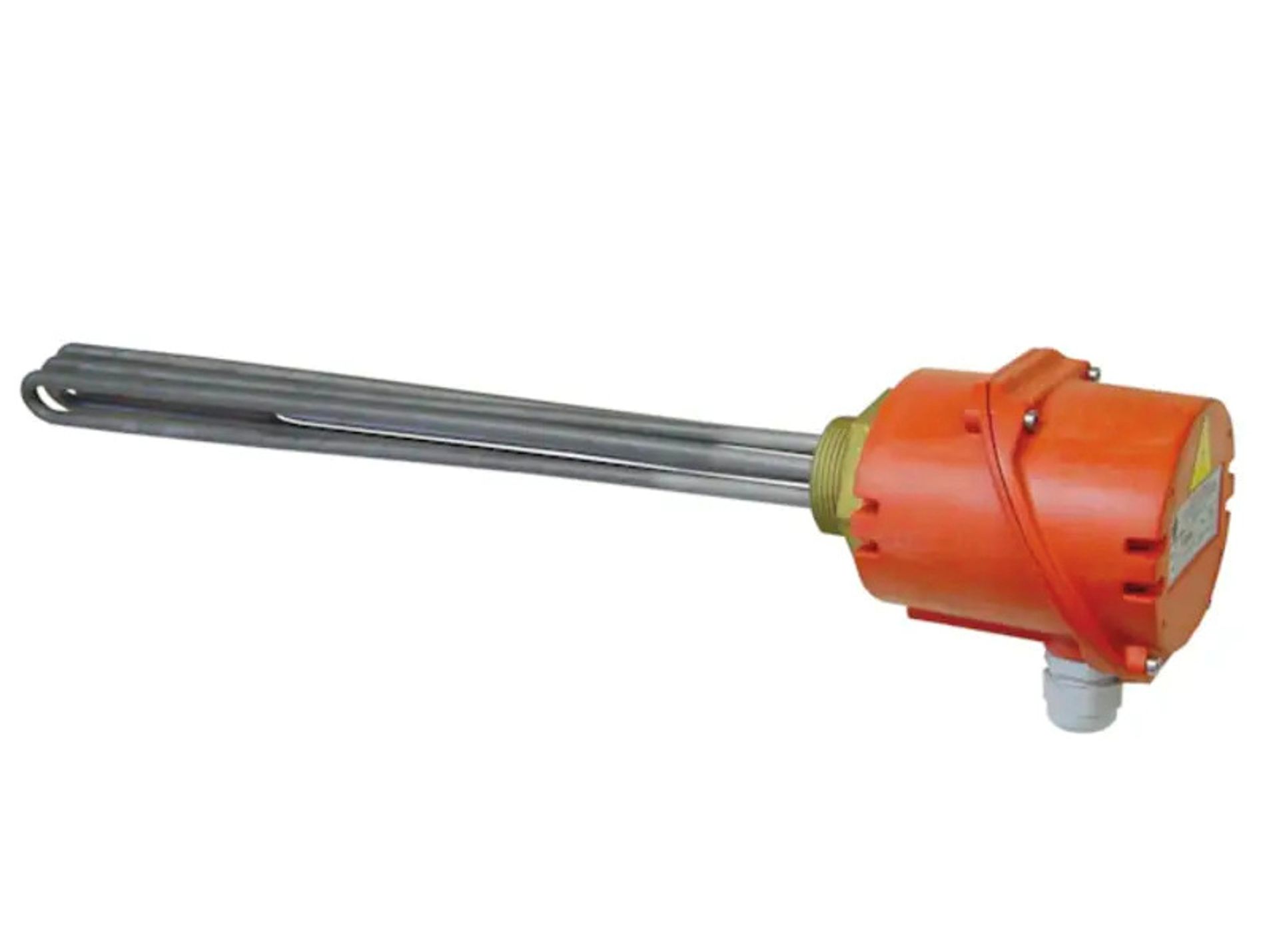

Accessoires boiler Smart E
Omschrijving           Artikelcode
Verwarmingselement 3 kW (1 x 230 V)           10800081
Verwarmingselement 3 kW (3 x 400 V)           10800082
Verwarmingselement 6 kW (3 x 400 V)           10800084

Opmerking:

  • De prestaties in de tabel hierboven werden verkregen op basis van de daarin vermelde minimum vermogens
  • Bij een ketel met een kleiner vermogen zullen de sanitaire warm waterprestaties ook kleiner zijn.
  • De prestaties in de tabel zijn berekend zonder thermostatische mengkraan
  • De gegevens hebben uitsluitend betrekking op een verticaal opgesteld toestel
Type Smart E E 130 E 160 E 210 E 240 E 300
Artikelnummers 06618801 06618901 06619001 06619101 06605201

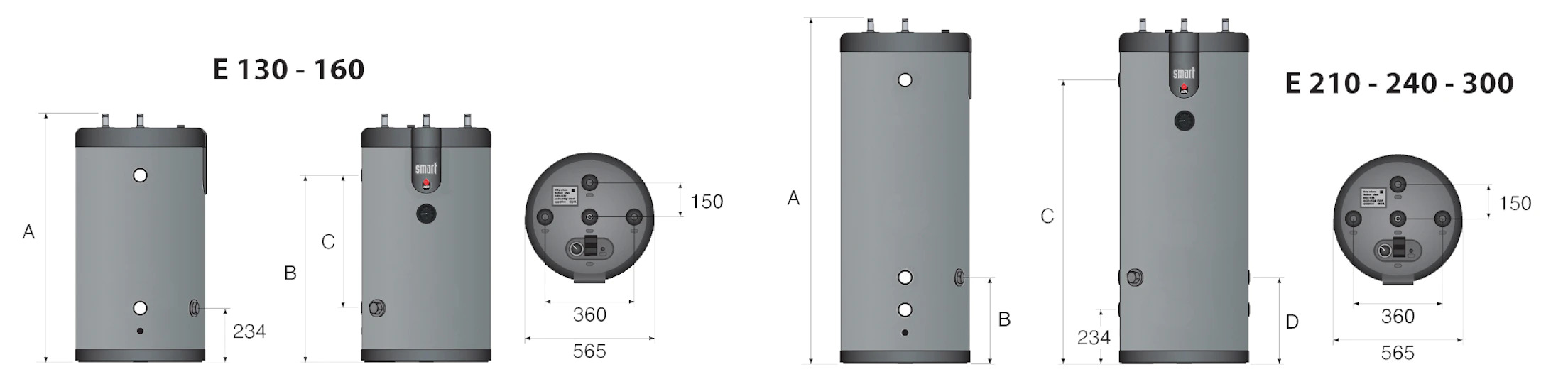

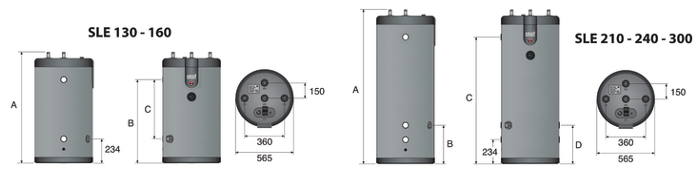

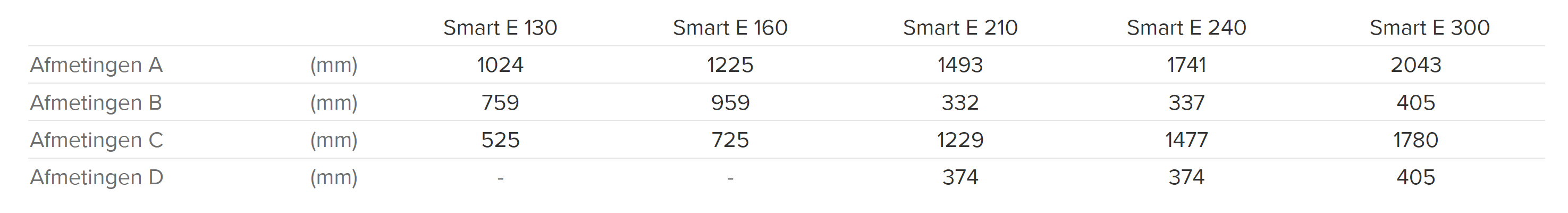

Afmetingen
A 1024 1222 1493 1741 2043 mm
B 759 959 332 337 405 mm
C 525 725 1229 1477 1780 mm
D - - 374 374 405 mm
Afm. - Hoogte (met aansluitingen) 1024 1222 1493 1741 2043 mm
Afm. - Hoogte (zonder aansluitingen) 967 1166 1437 1685 1988 mm
Afm. - Breedte of Diameter (zonder aansluitingen) 565 565 565 565 565 mm

Downloads Smart E 130 - 300

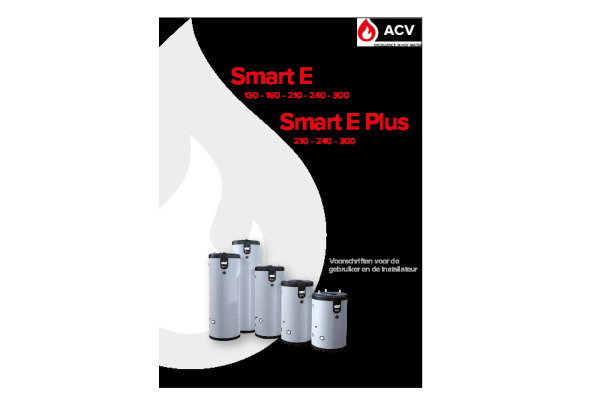

Handleiding Smart E 130 - 300 Download
Handleiding Smart E 130 - 300

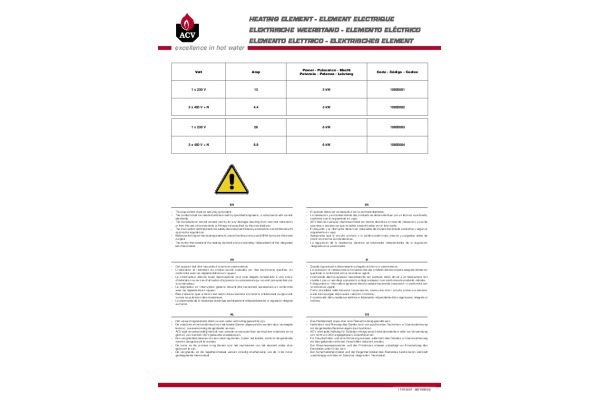

Handleiding Elektrisch element Download
Handleiding Elektrisch element

Energielabels Smart E 130 - 300

Smart E 130 Energielabel Download
Smart E 130 Energielabel
Smart E 160 Energielabel Download
Smart E 160 Energielabel
Smart E 210 Energielabel Download
Smart E 210 Energielabel
Smart E 240 Energielabel Download
Smart E 240 Energielabel
Smart E300 Energielabel Download
Smart E300 Energielabel

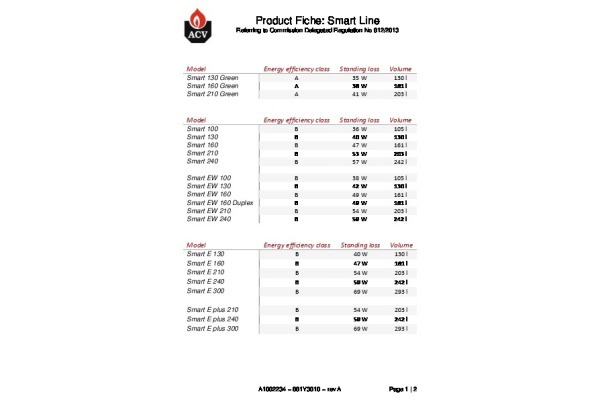

Ecodesign Specificaties Download
