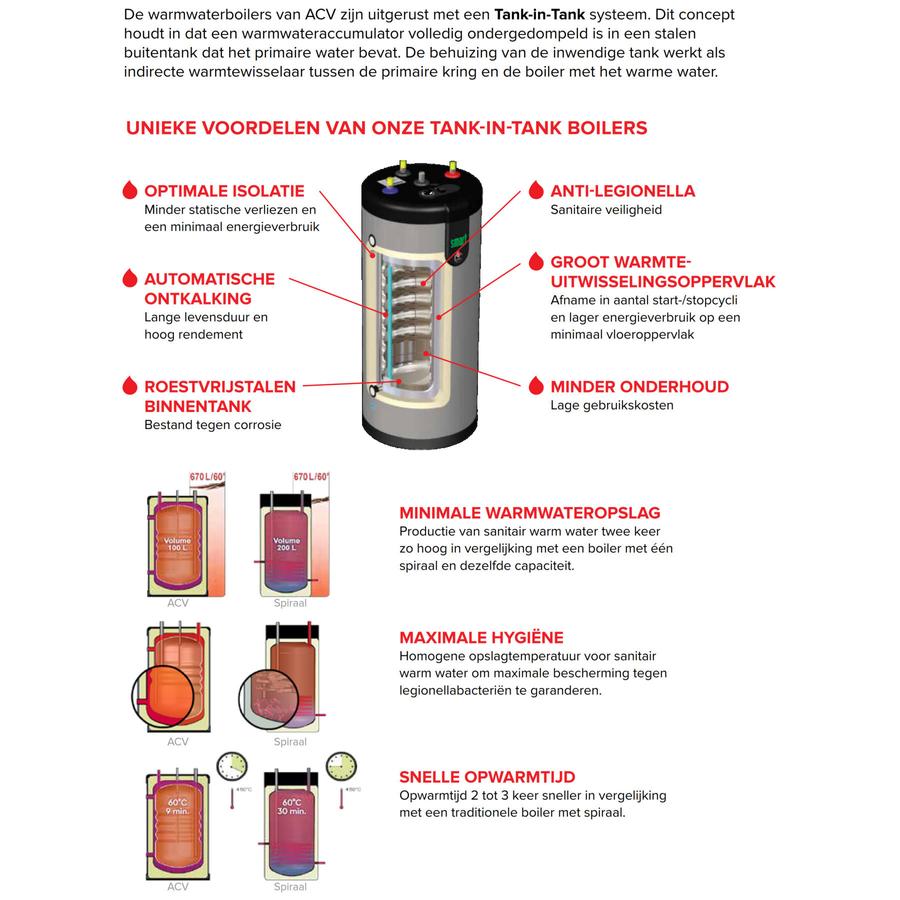

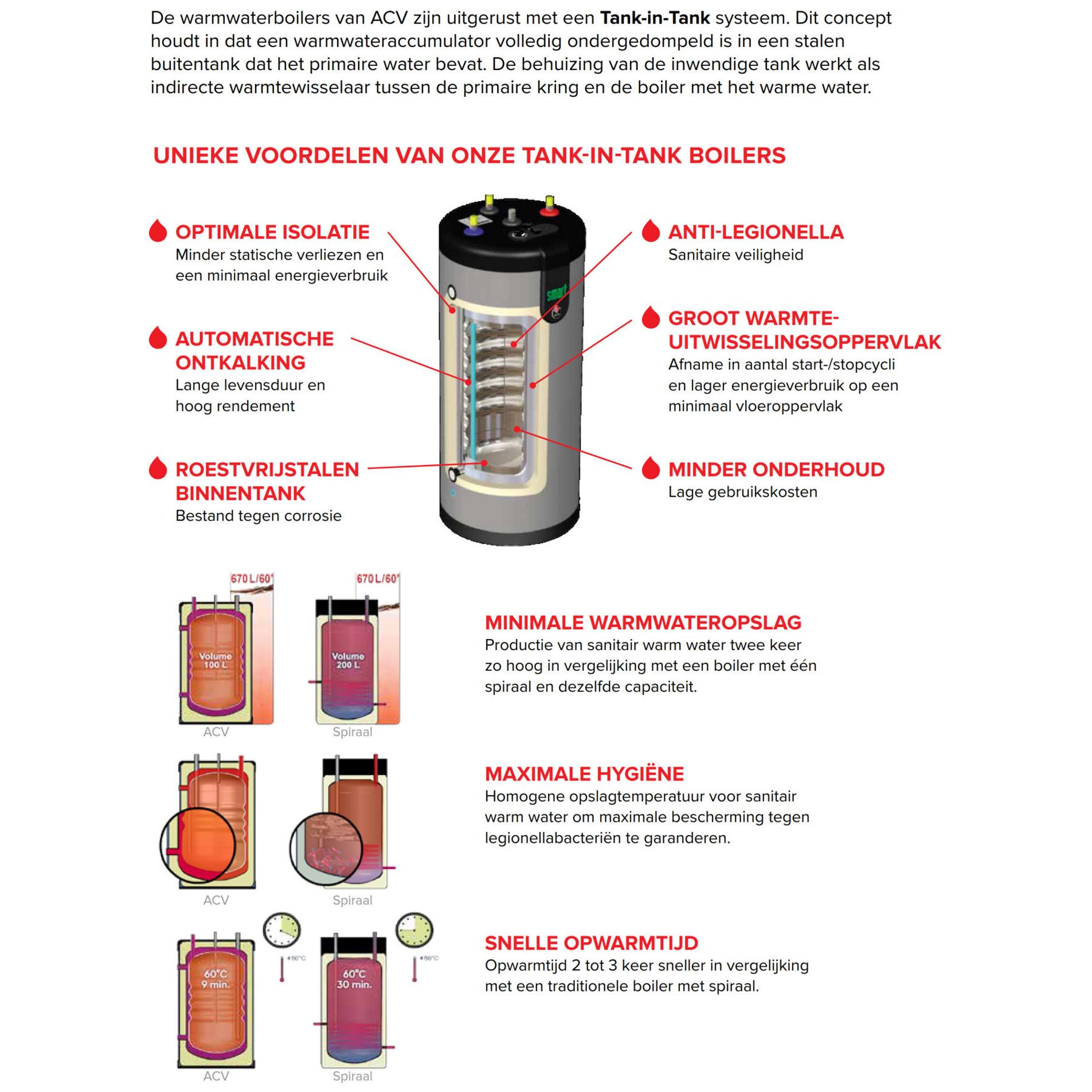

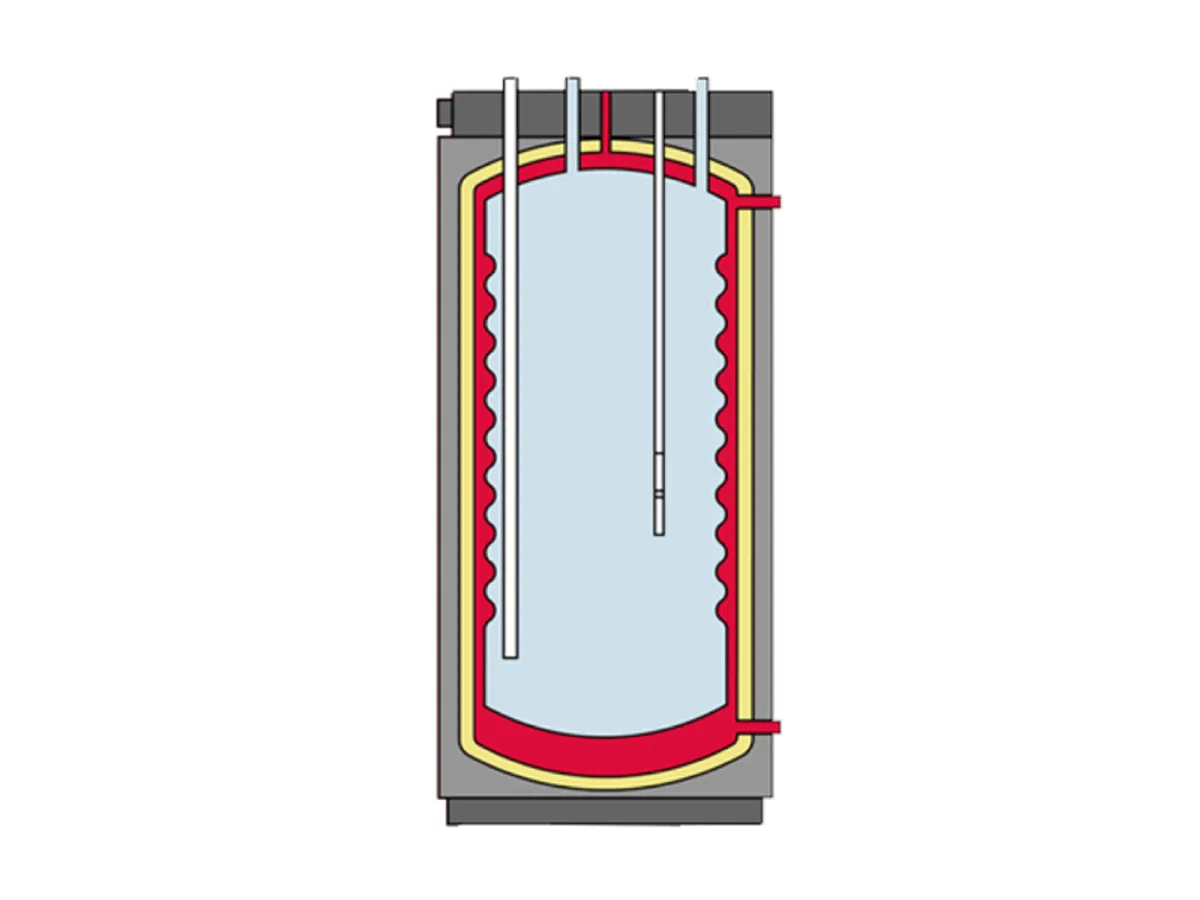

• Indirecte boilers in hoogwaardig roestvast staal met het unieke en efficiënte tank-in-tank principe
  • Deze range bestaat uit 2 modellen met een inhoud van 800 en 1.000 liter, vermogen van 100 tot en met 112 kW en wordt standaard geleverd als staande uitvoering
  • Met name geschikt voor grotere woningen en utiliteit
  • Eenvoudig te plaatsen en zeer onderhoudsarm
  • De Jumbo is volledig geïsoleerd met hoogwaardig mineraal wol, afgewerkt met een gelakte stalen mantel welke separaat geleverd kan worden waardoor transport door een standaard deur van 800 mm mogelijk is
  • Alle modellen zijn standaard uitgevoerd met een geïntegreerde regelthermostaat en inclusief een manuele ontluchter en een dompelbuis in roestvast staal
  • De Jumbo is standaard geschikt voor brandklasse M0 (A2)
  • Anti-legionella met een opslagtemperatuur > 60°C

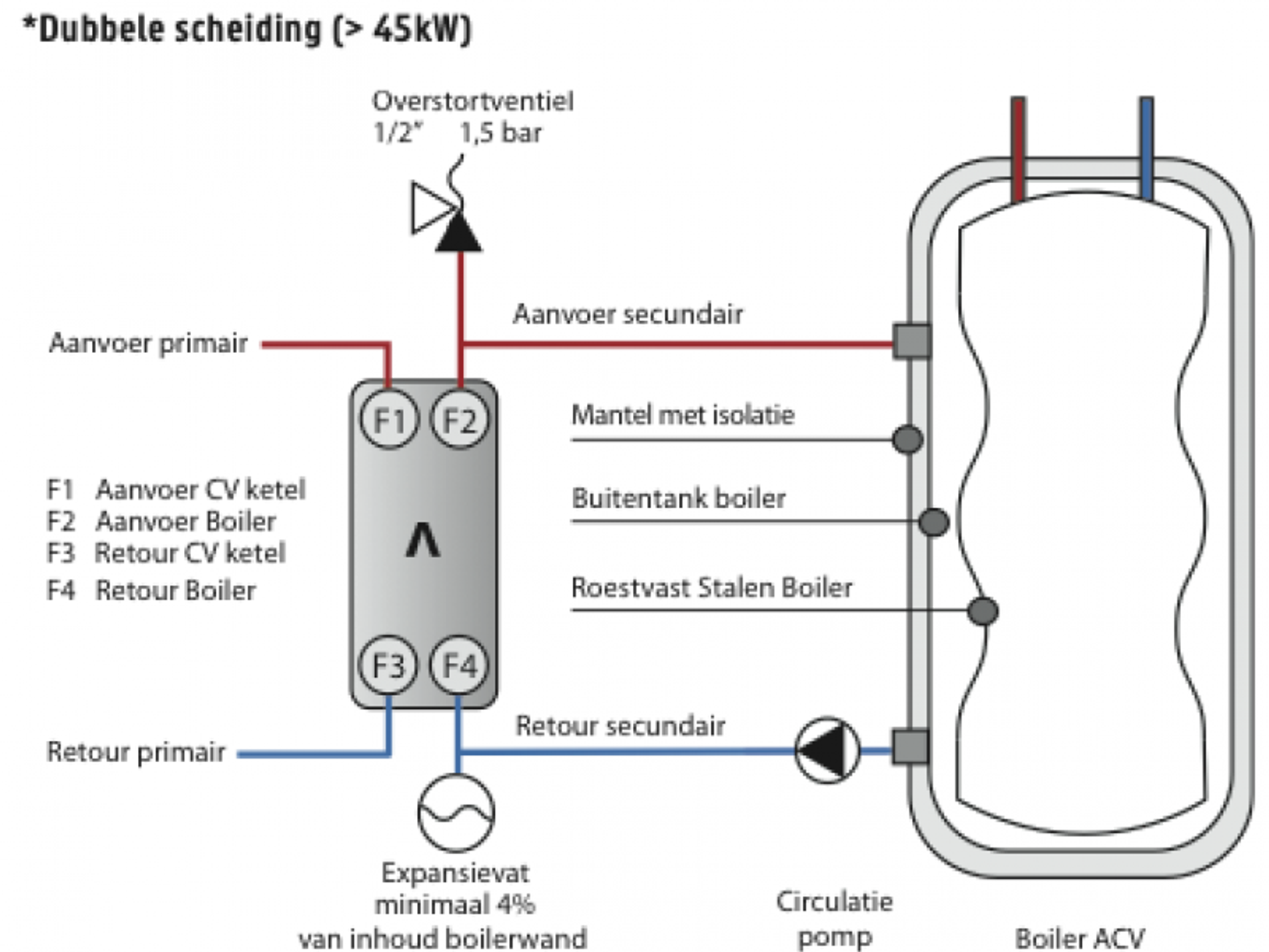

  • Alle modellen zijn optioneel leverbaar met dubbele scheiding (> 45 kW)

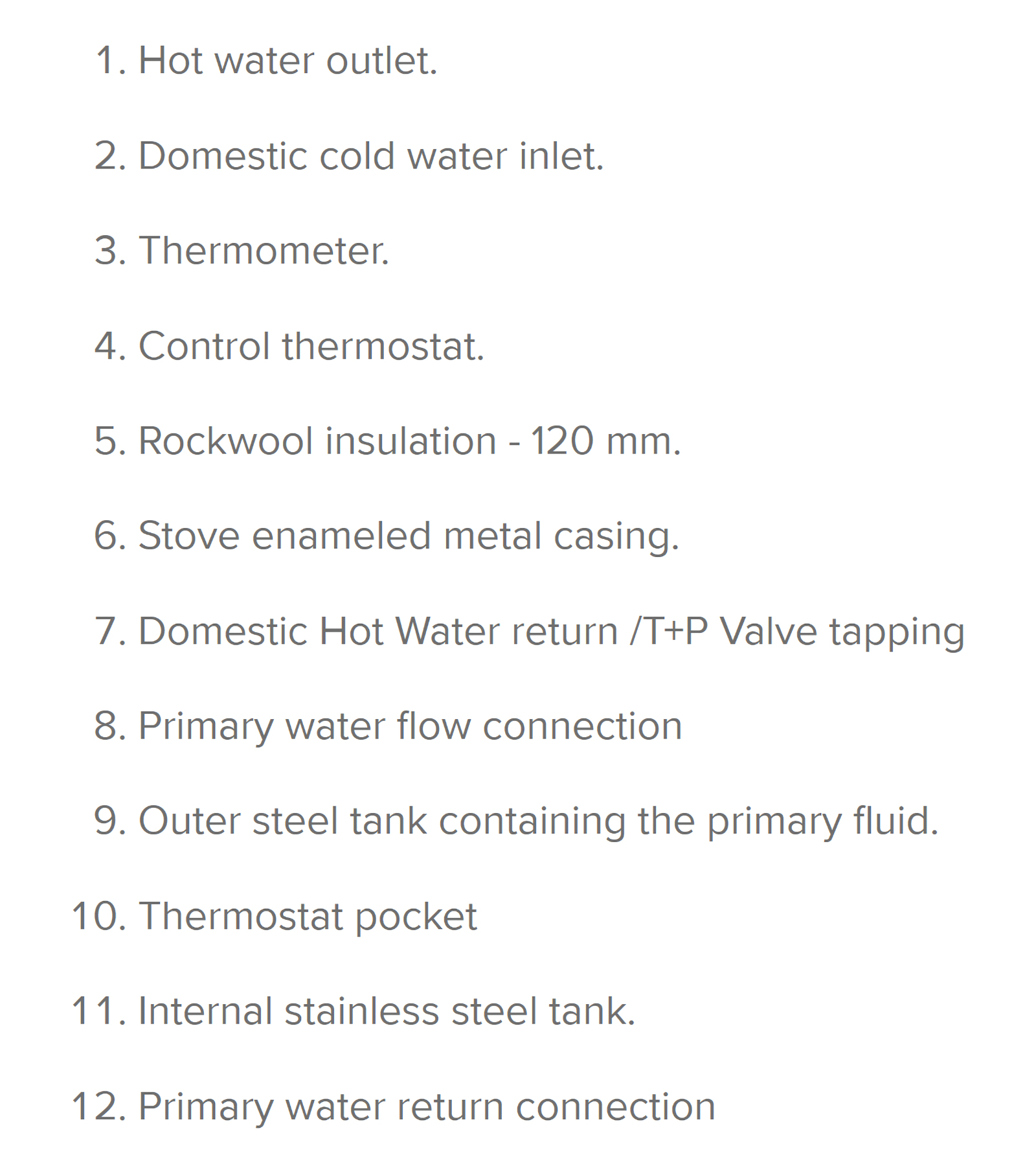

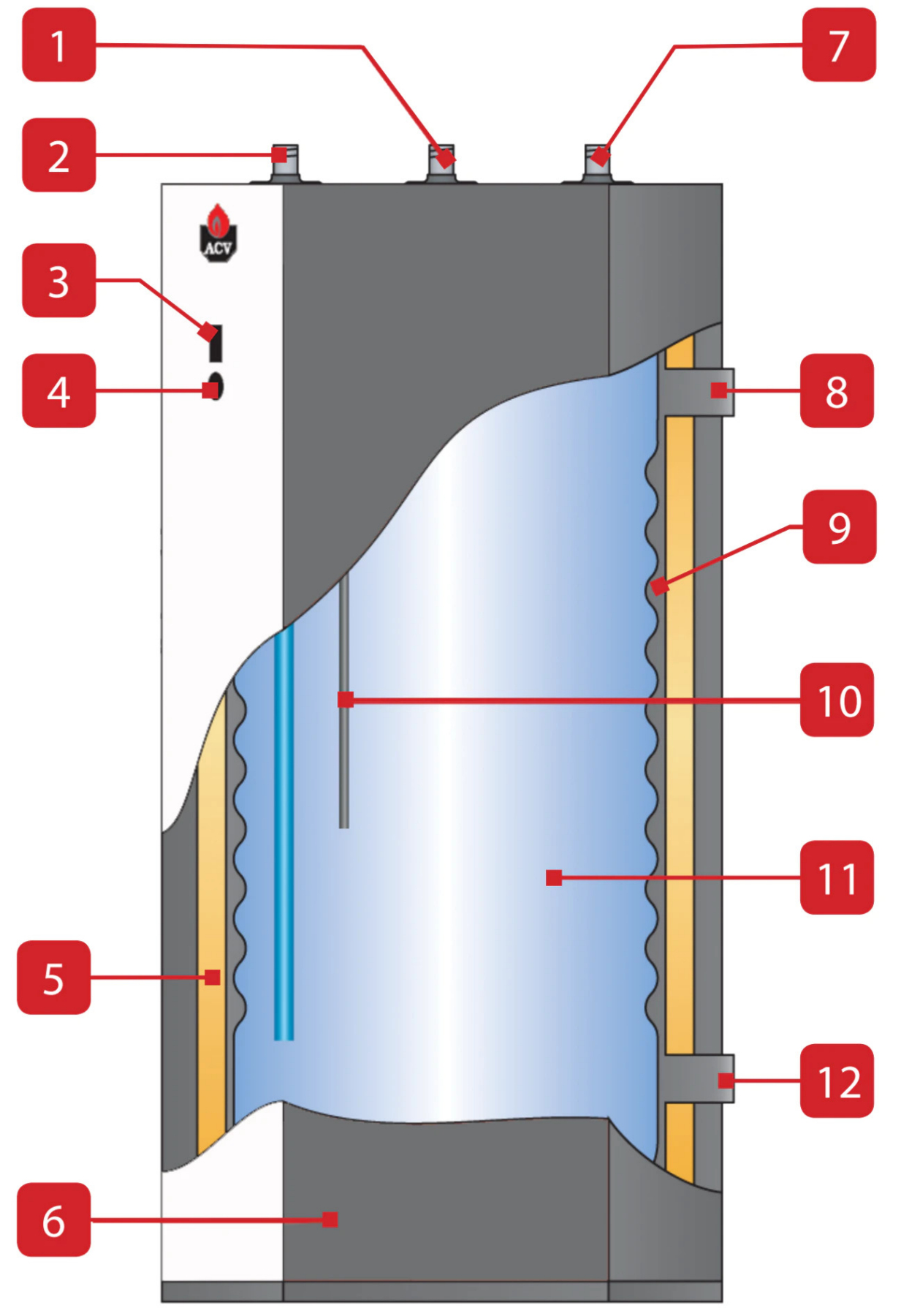

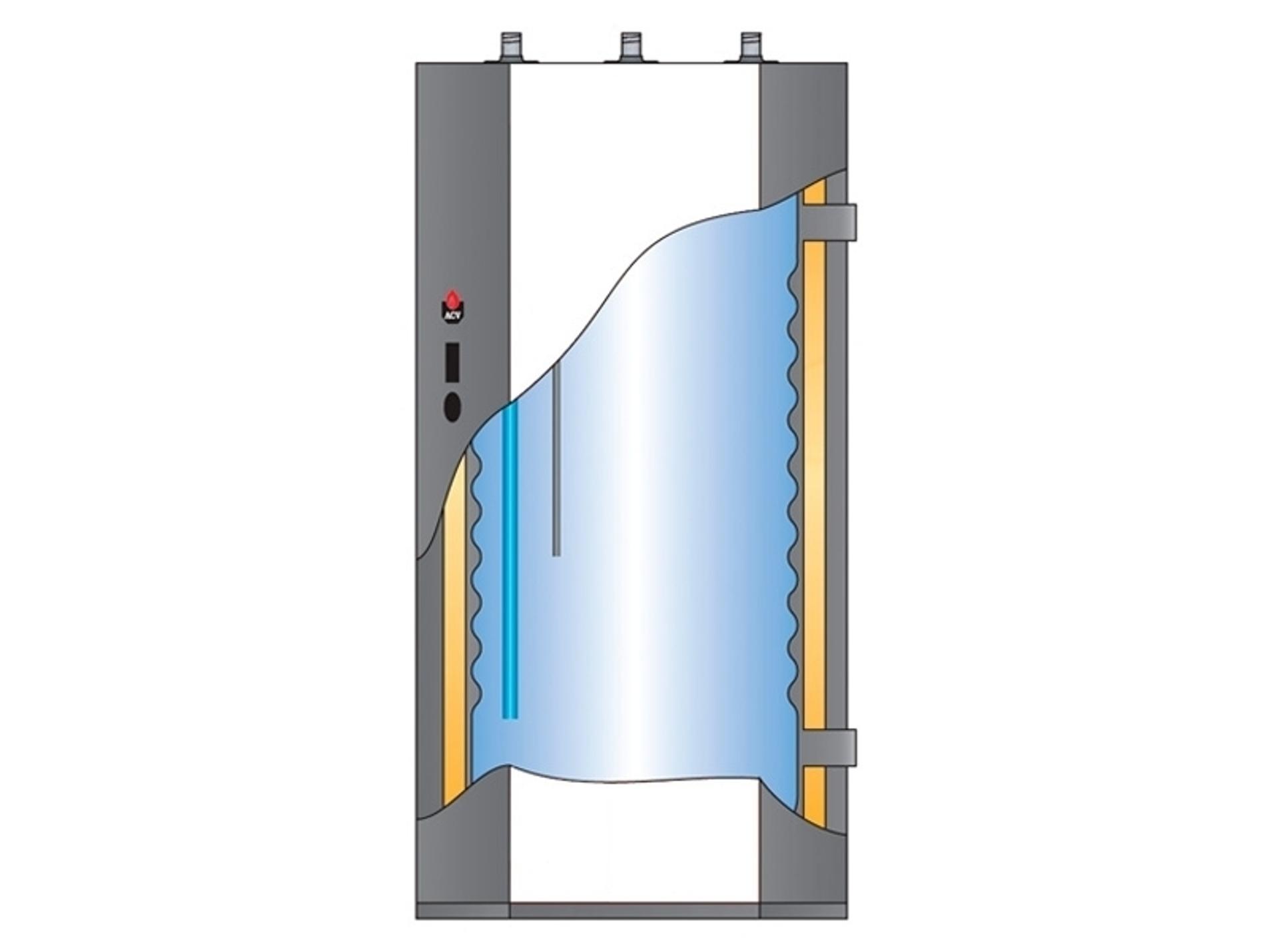

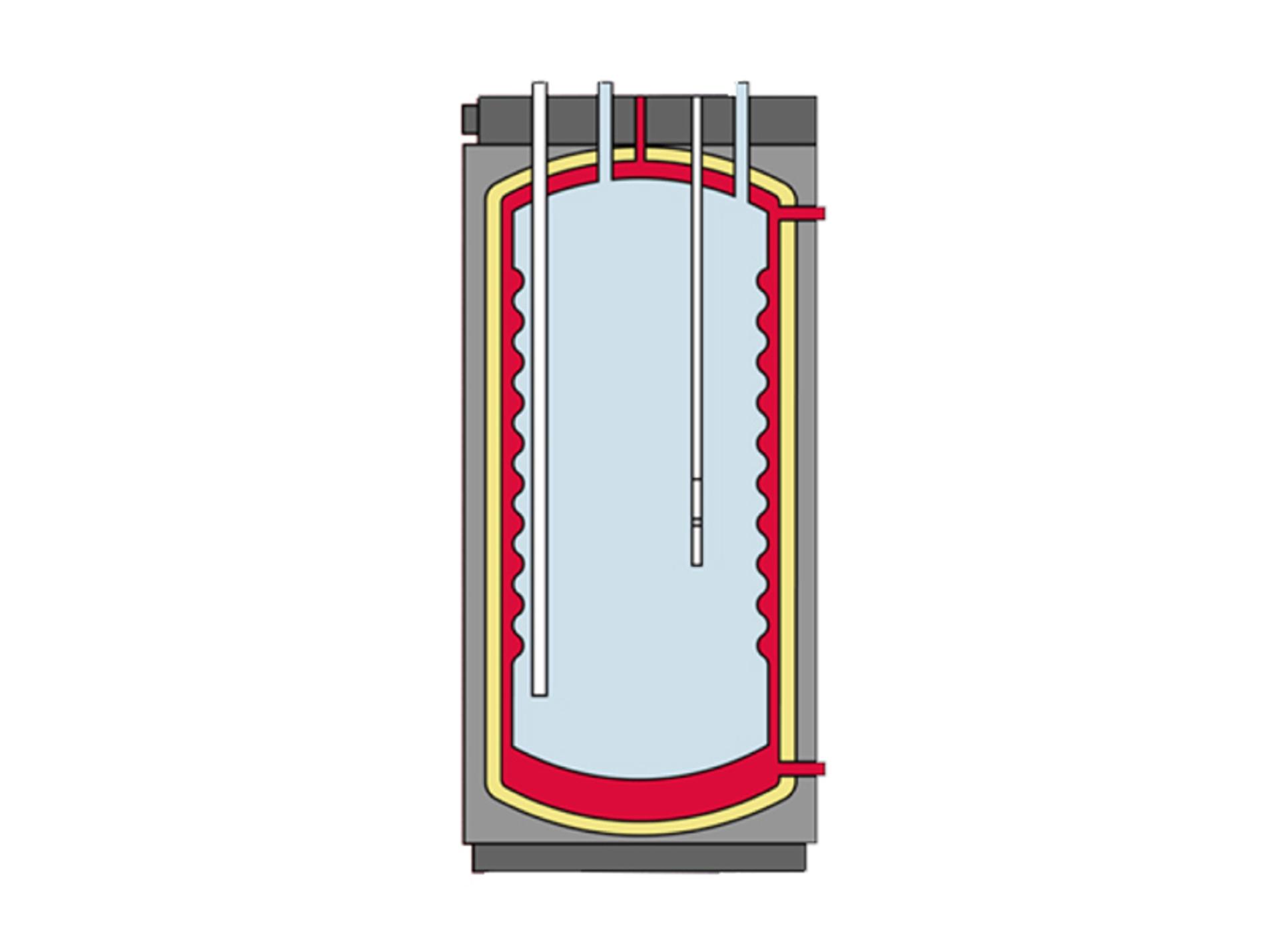

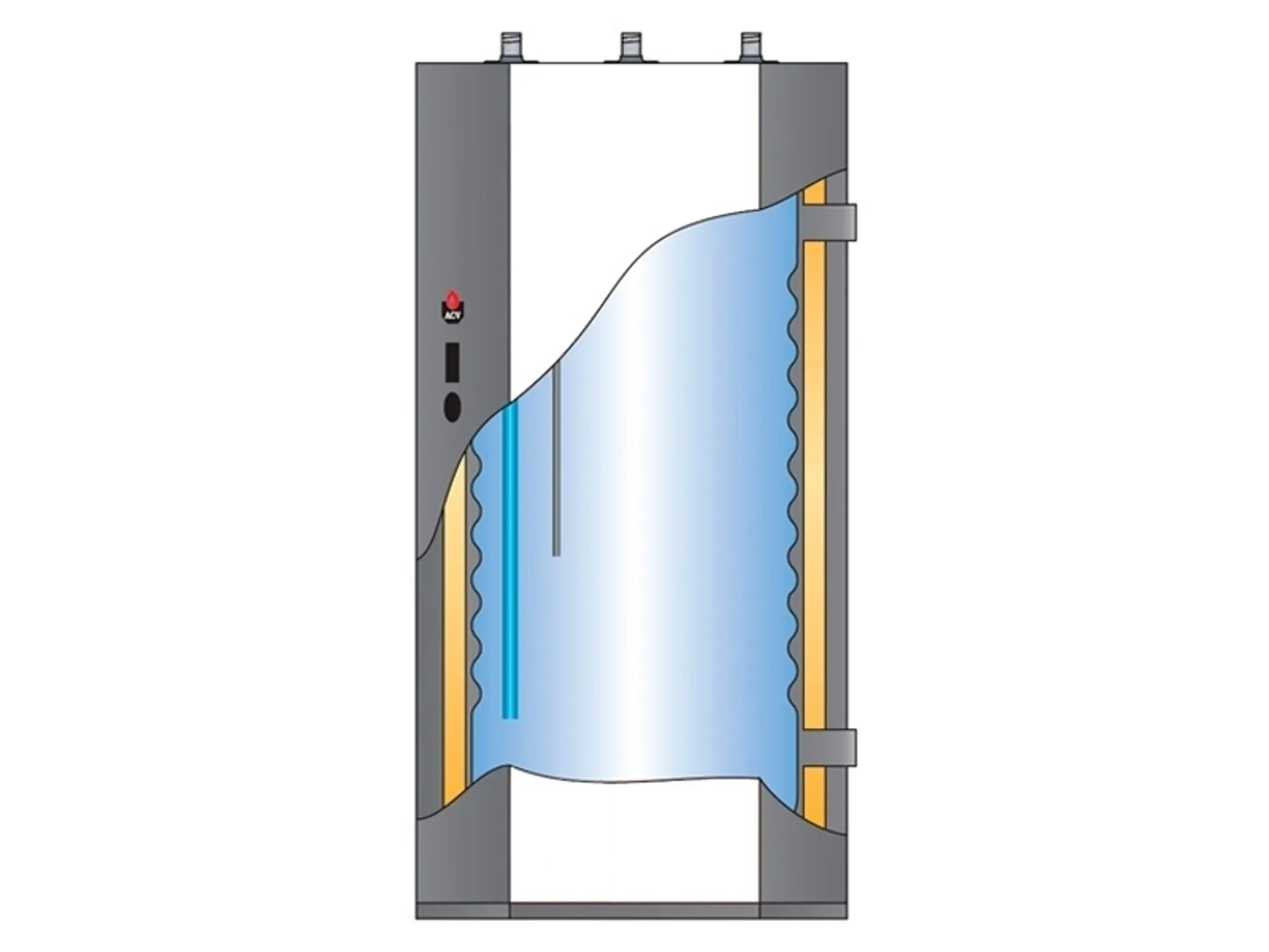

Legenda
1 Aanvoer sanitair warm water
2 Aanvoer sanitair koud water
3 Controle thermometer
4 Regelthermostaat
5 Isolatie van mineraalwol 120mm
6 Gelakte metalen omkasting
7 Terugloop sanitair circuit
8 Aanvoer primair circuit
9 Buitentank van hoogwaardig plaatstaal
10 Voelerhuls in roestvaststaal
11 Binnentank van hoogwaardig roestvaststaal
12 Retour primair circuit
Type Jumbo       800 1000
Artikelnummer       06253901 06254001
Artikelnummer met set DS (Dubbele Scheiding)       NL2539/1 NL2540/1
Eigenschappen
Capaciteit (totaal)       800 1000 liter
Verwarmingsoppervlak sanitaire tank       4,56 5,5
Capaciteit (sanitair warm water)       675 840 liter
Aansluiting primaire circuit       2F 2F " Ø
Aansluiting sanitaire installatie       6/4M 6/4 " Ø
Aansluiting - hercirculatie / veiligheidsklep       6/4 6/4 " Ø
Primair debiet (ΔT 10K)       7500 7800 liter/uur
Drukverlies (primary - ΔT10K)       96 101 mbar
Max bedrijfstemperatuur (primair)       85 85  °C
Max bedrijfsdruk (sanitair warm water)       8,6 8,6 bar
Max bedrijfsdruk (primair)       4 4 bar
Leeggewicht       360 380 kg
Sanitaire prestaties
Piekdebiet bij 40 °C       1881 2265 liter/10 min
Piekdebiet 1ste uur bij 40 °C       4270 4940 liter/60 min
Continu debiet bij 40 °C       2868 3210 liter/uur
Piekdebiet 1ste uur bij 45 °C       3660 4234 liter/60 min
Continu debiet bij 45 °C       2485 2751 liter/uur
Piekdebiet bij 60 °C       961 1145 liter/10 min
Piekdebiet 1ste uur bij 60 °C       2124 2438 liter/60 min
Continu debiet bij 60 °C       1395 1562 liter/uur
Opgenomen vermogen tank (warmtebron: ketel)       100 112 kW
Max waterdruk (sanitair warm water)       10 10 bar

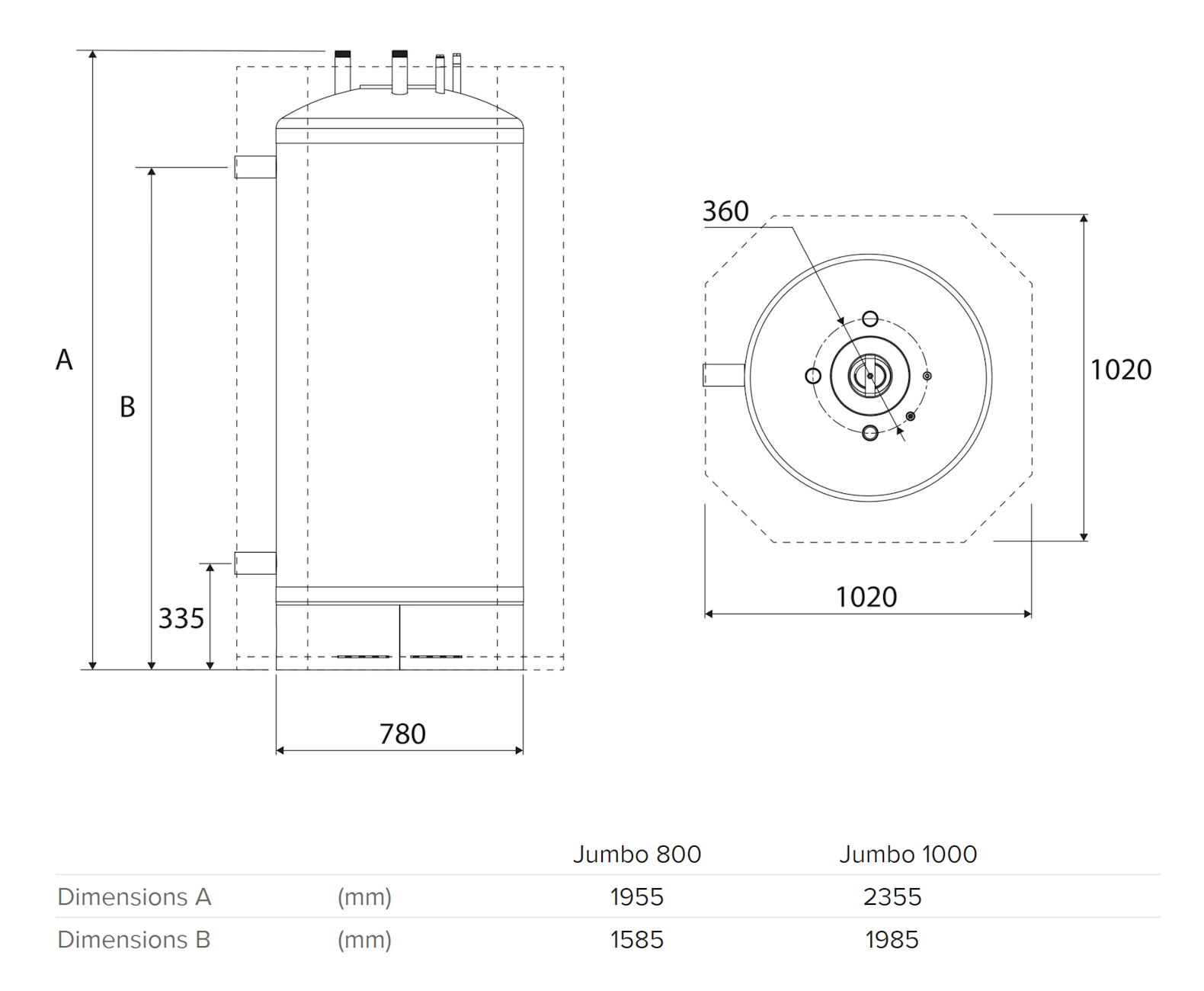

Afmetingen
A       1955 2355 mm
B       1585 1985 mm
Afm. - Hoogte (met aansluitingen)       1955 2355 mm
Afm. - Diepte (met aansluitingen)       1030 1030 mm
Afm. - Breedte of Ø (zonder isolatie en aansluitingen)       780 780 mm
Afm. - Diepte (zonder aansluitingen)       1020 1020 mm
Afm. - Hoogte (zonder aansluitingen)       1915 2315 mm
Afm. - Breedte of Diameter (zonder aansluitingen)       1020 1020 mm

Opmerking:

  • De prestaties in de tabel hierboven werden verkregen op basis van de daarin vermelde minimum vermogens
  • Bij een ketel met een kleiner vermogen zullen de sanitaire warm waterprestaties ook kleiner zijn. Raadpleeg ons indien nodig
  • De prestaties in de tabel zijn berekend zonder thermostatische mengkraan
  • De gegevens hebben uitsluitend betrekking op een verticaal opgesteld toestel

Downloads Jumbo 800 - 1000

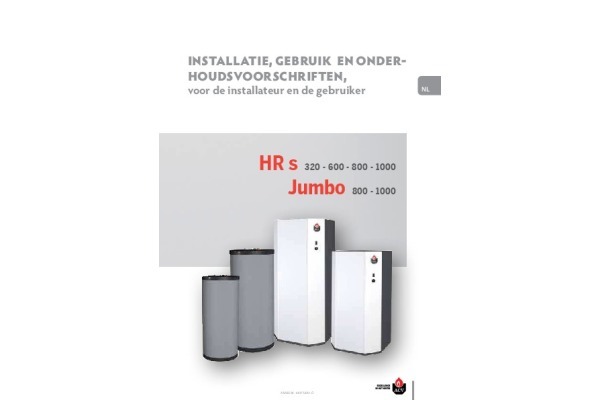

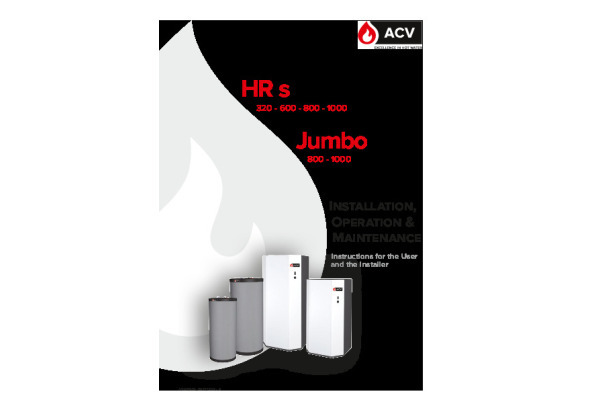

Handleiding HRs & Jumbo Download
Handleiding HRs & Jumbo
Presentatie Tank in Tank systeem ACV Download
Presentatie Tank in Tank systeem ACV

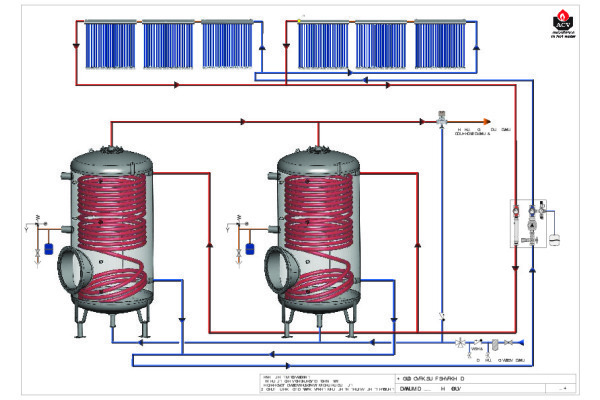

Schema 2 HeatMaster met Jumbo - voorverwarming SWW Download
Schema 2 HeatMaster met Jumbo - voorverwarming SWW

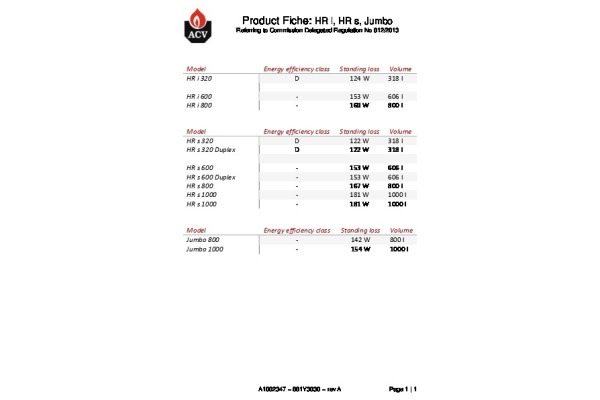

Energielabels Jumbo 800 - 1000
