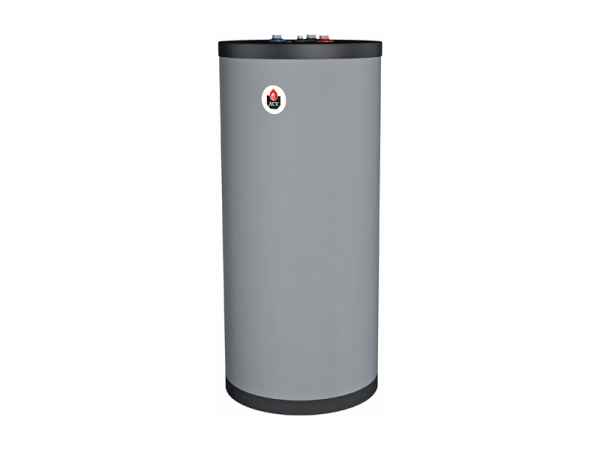

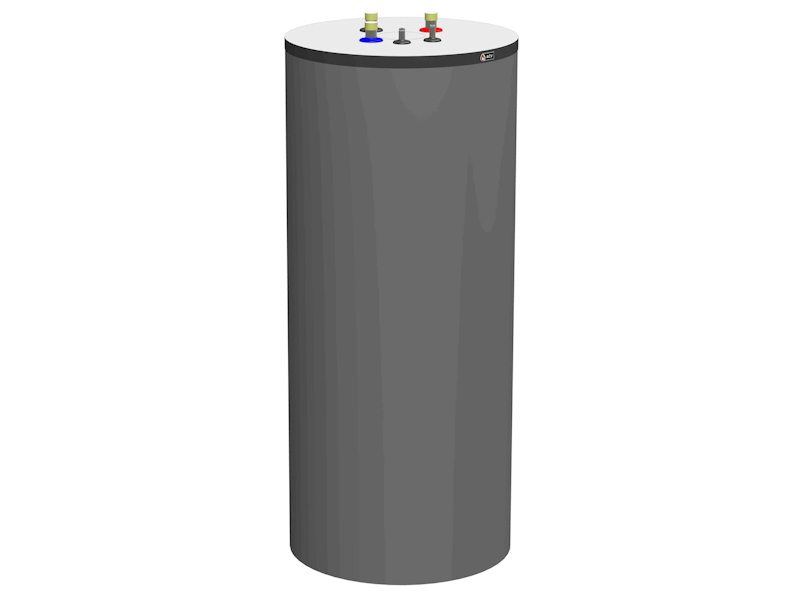

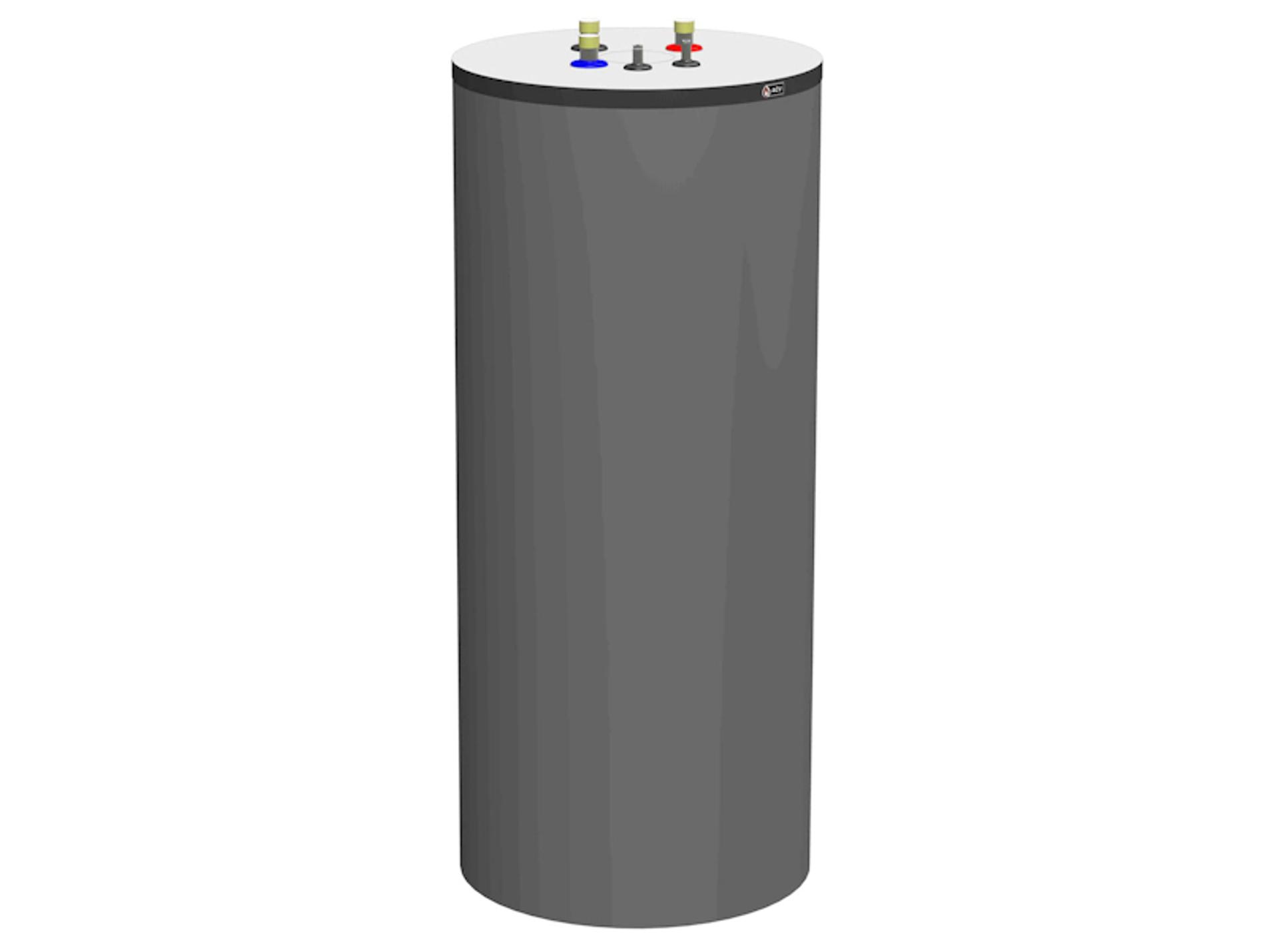

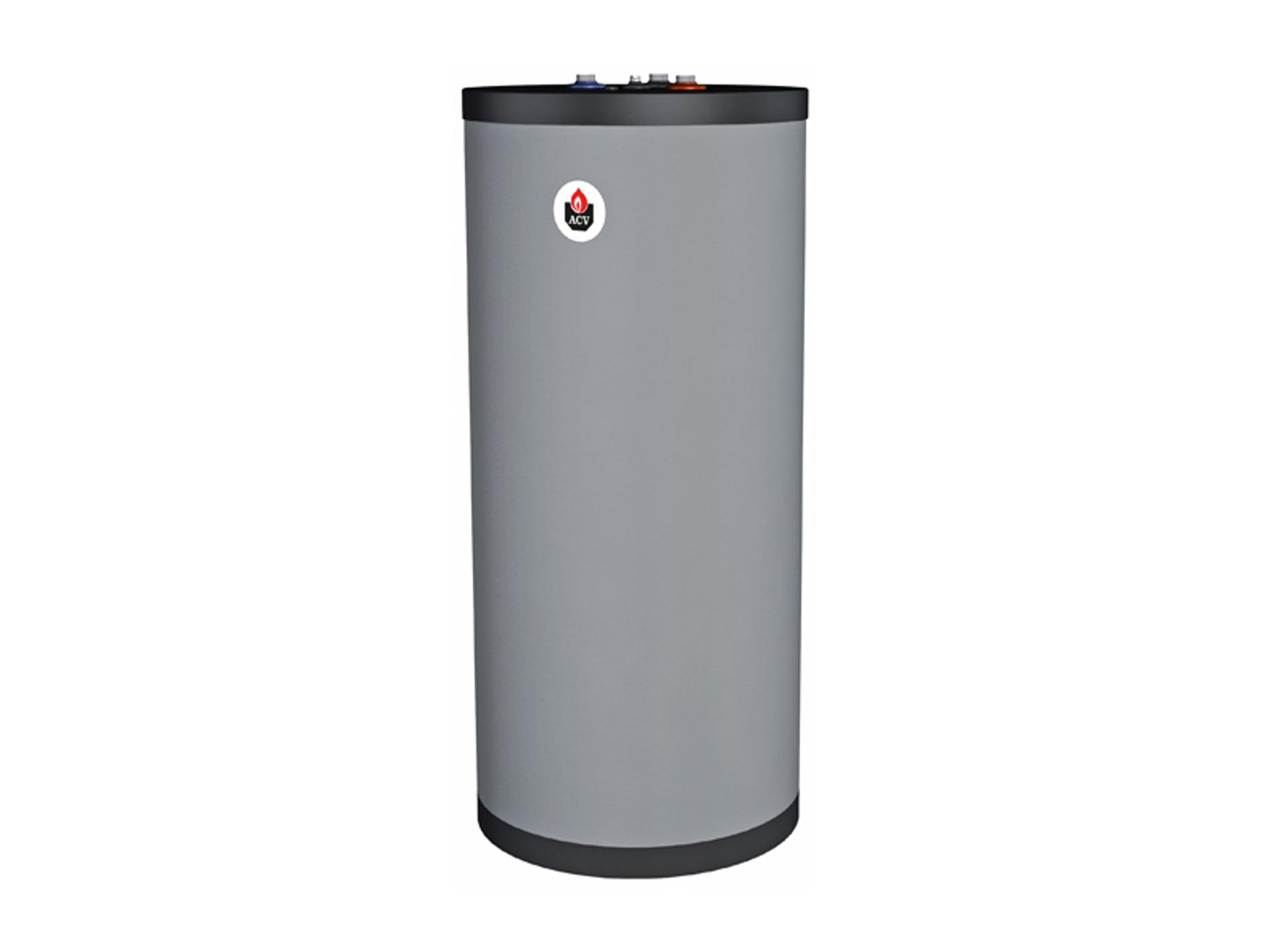

HRs 320 - 1000

Indirect boilers

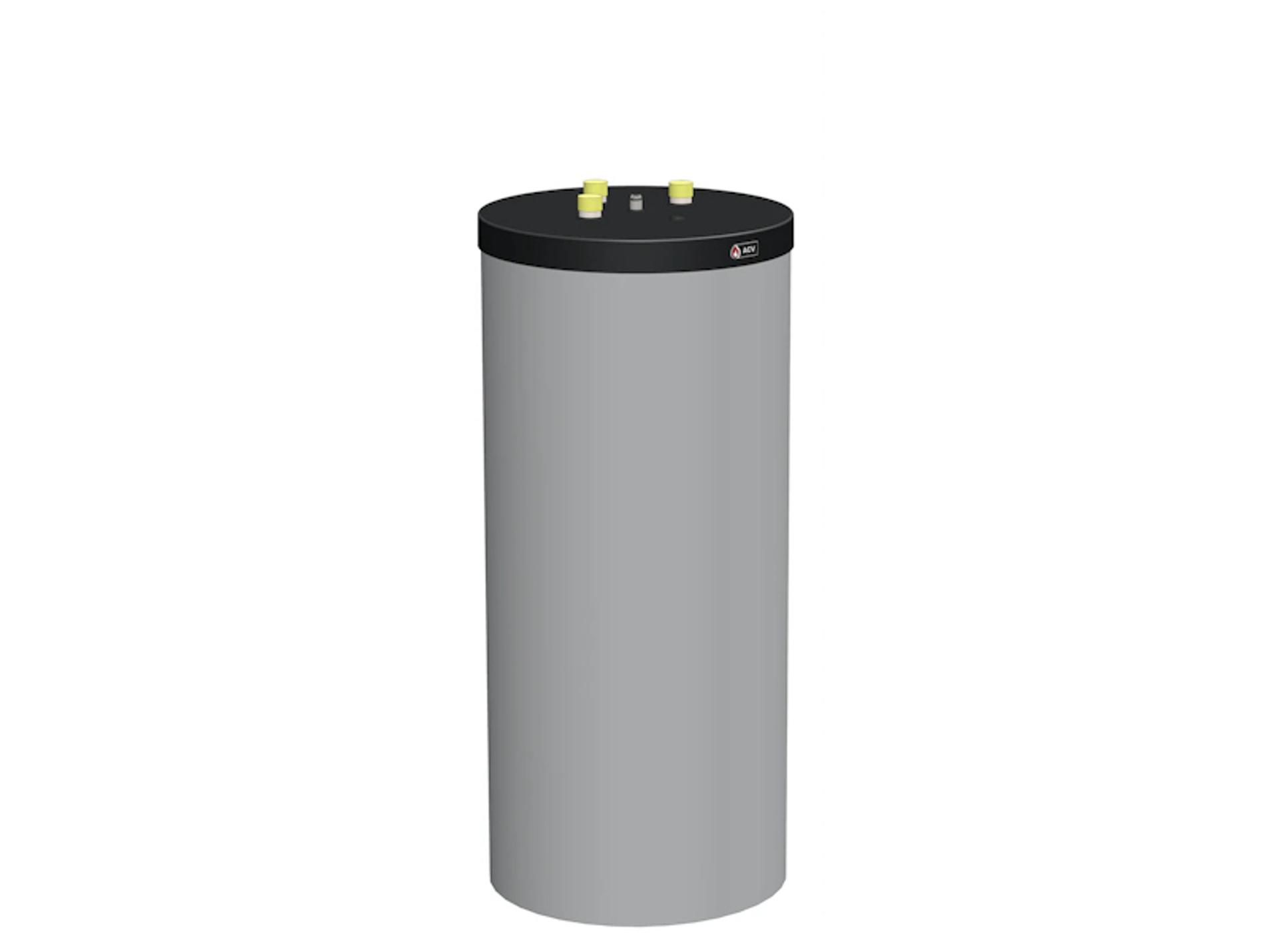

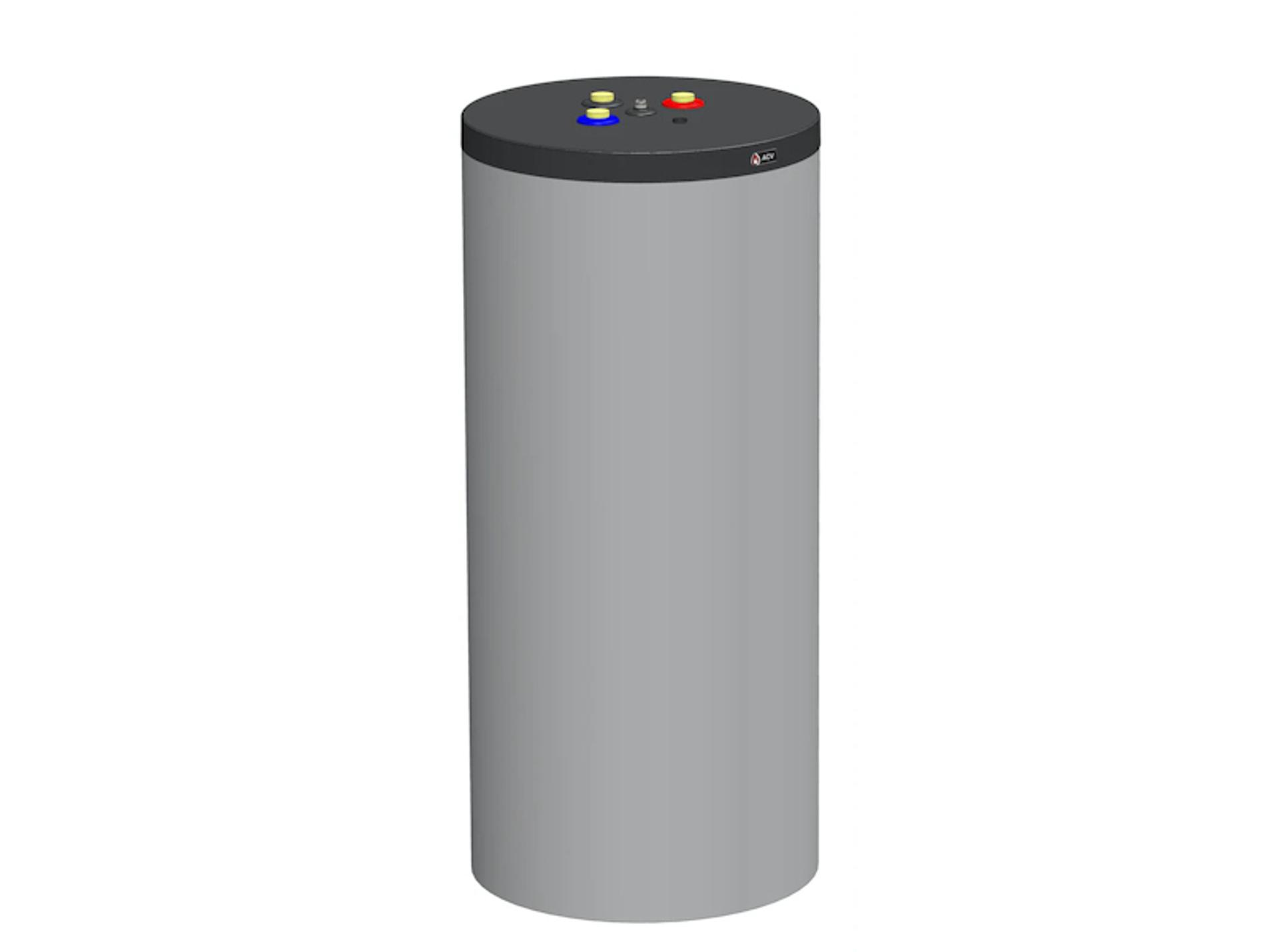

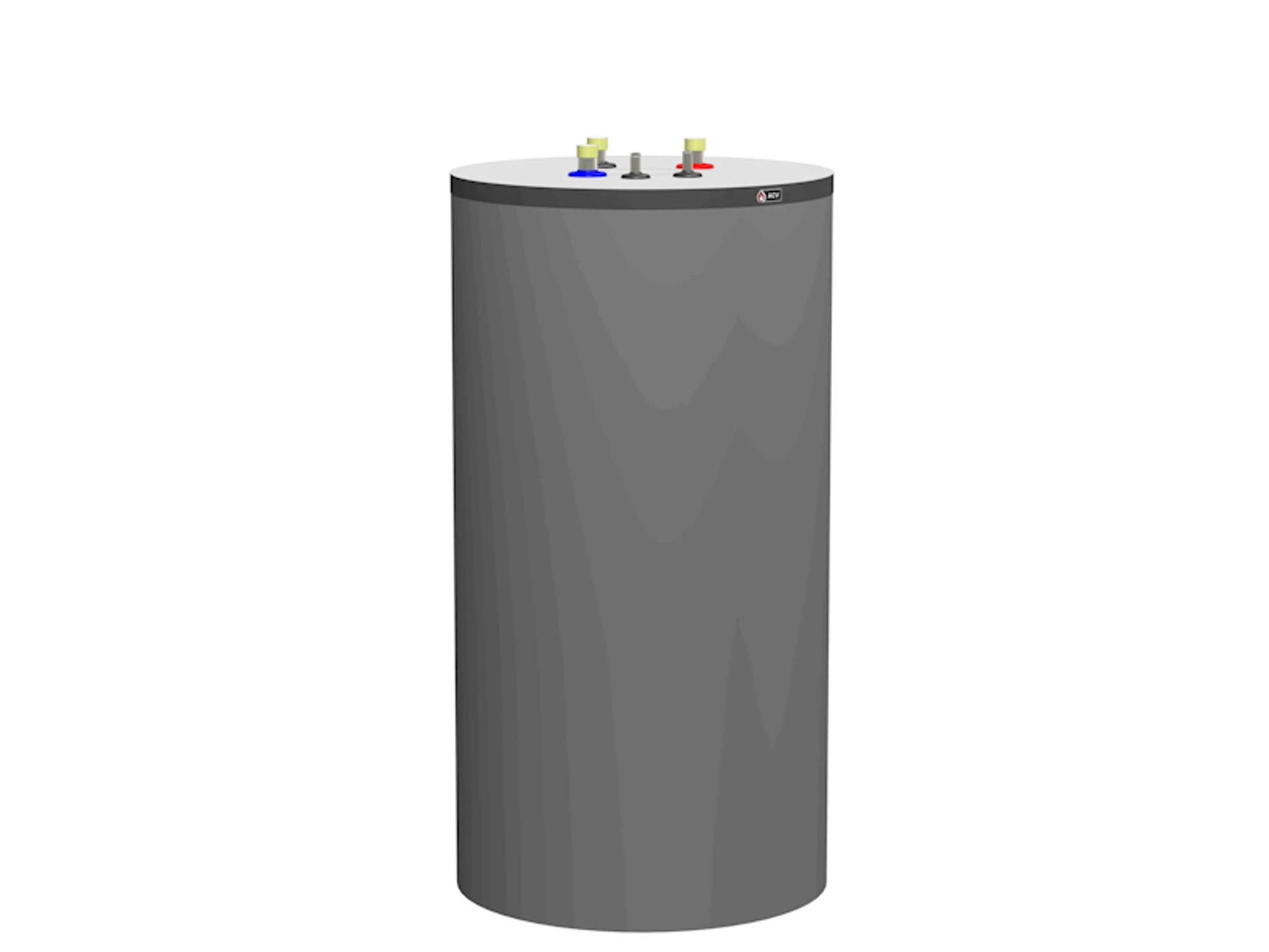

Indirecte boilers in hoogwaardig roestvast staal, staande uitvoering. Met name geschikt voor grote woningen en utiliteit.

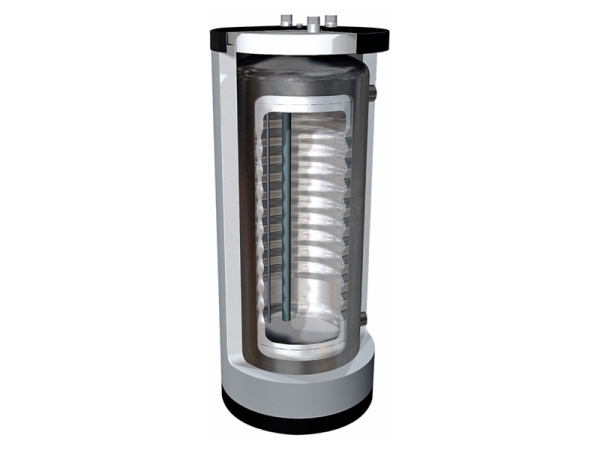

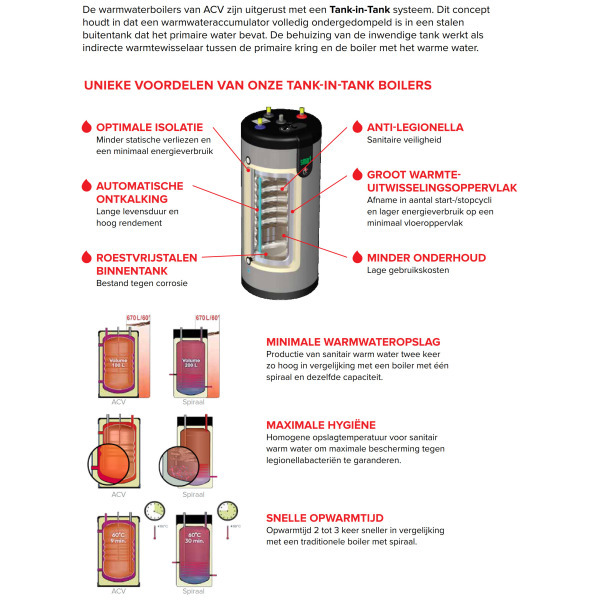

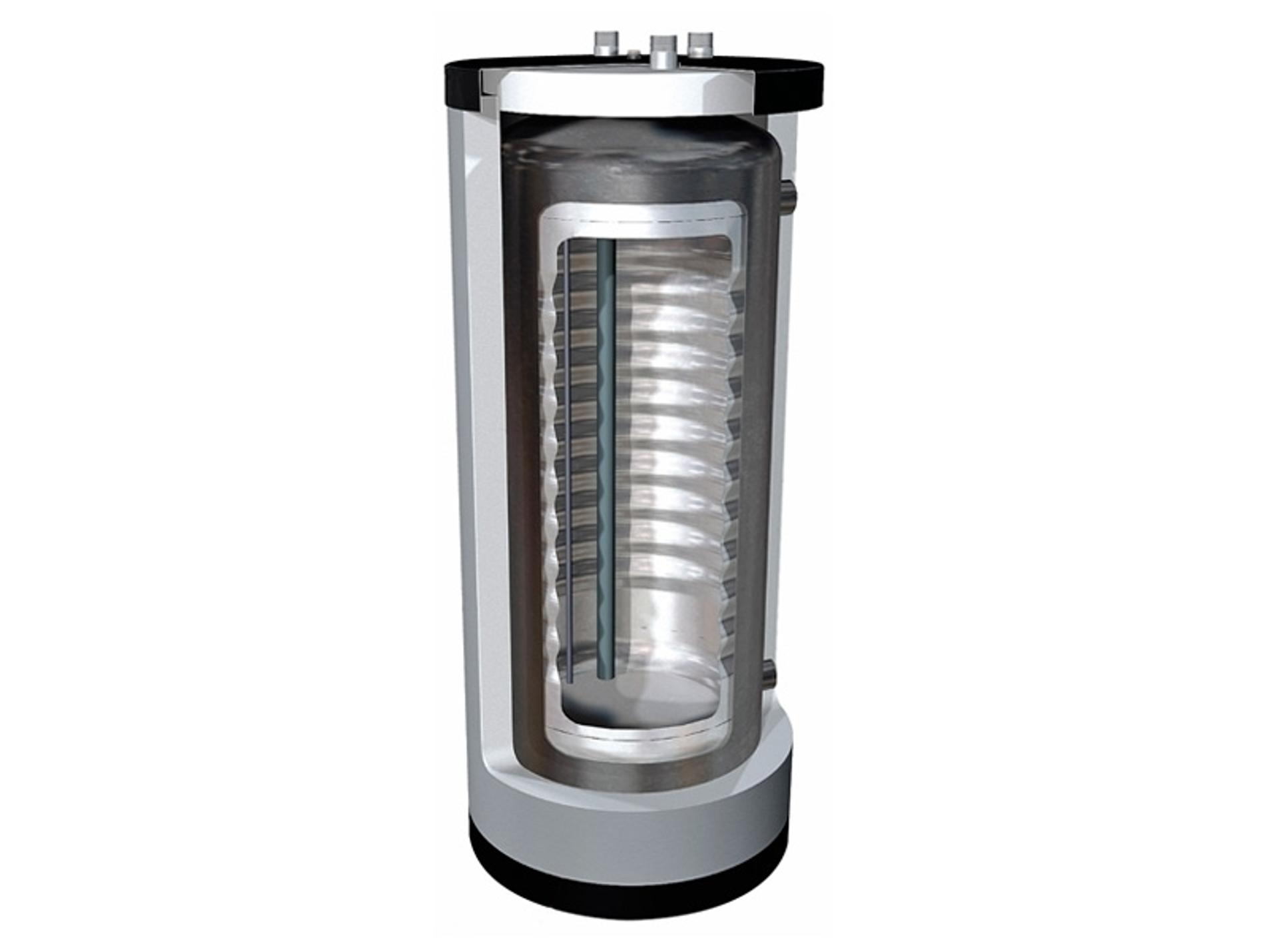

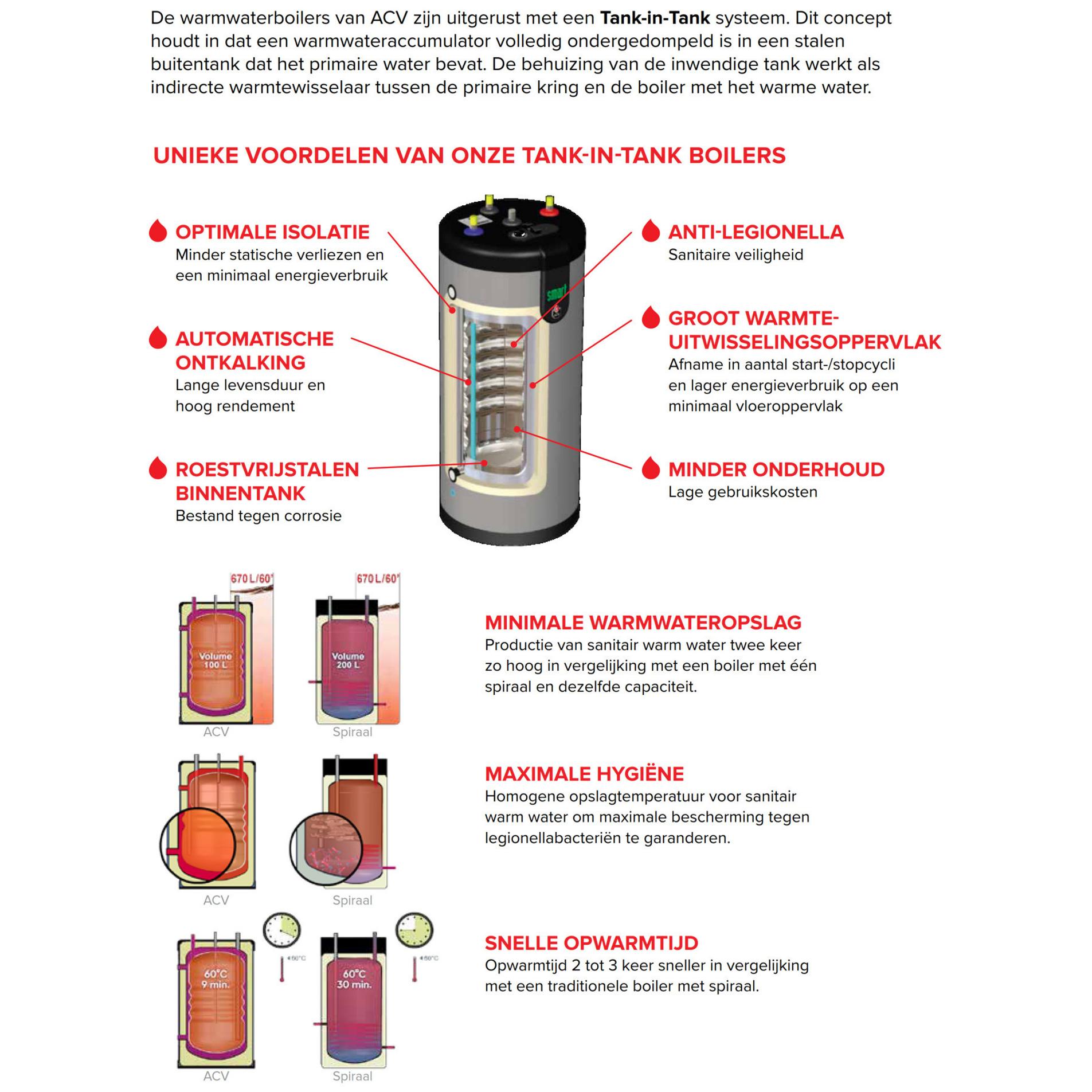

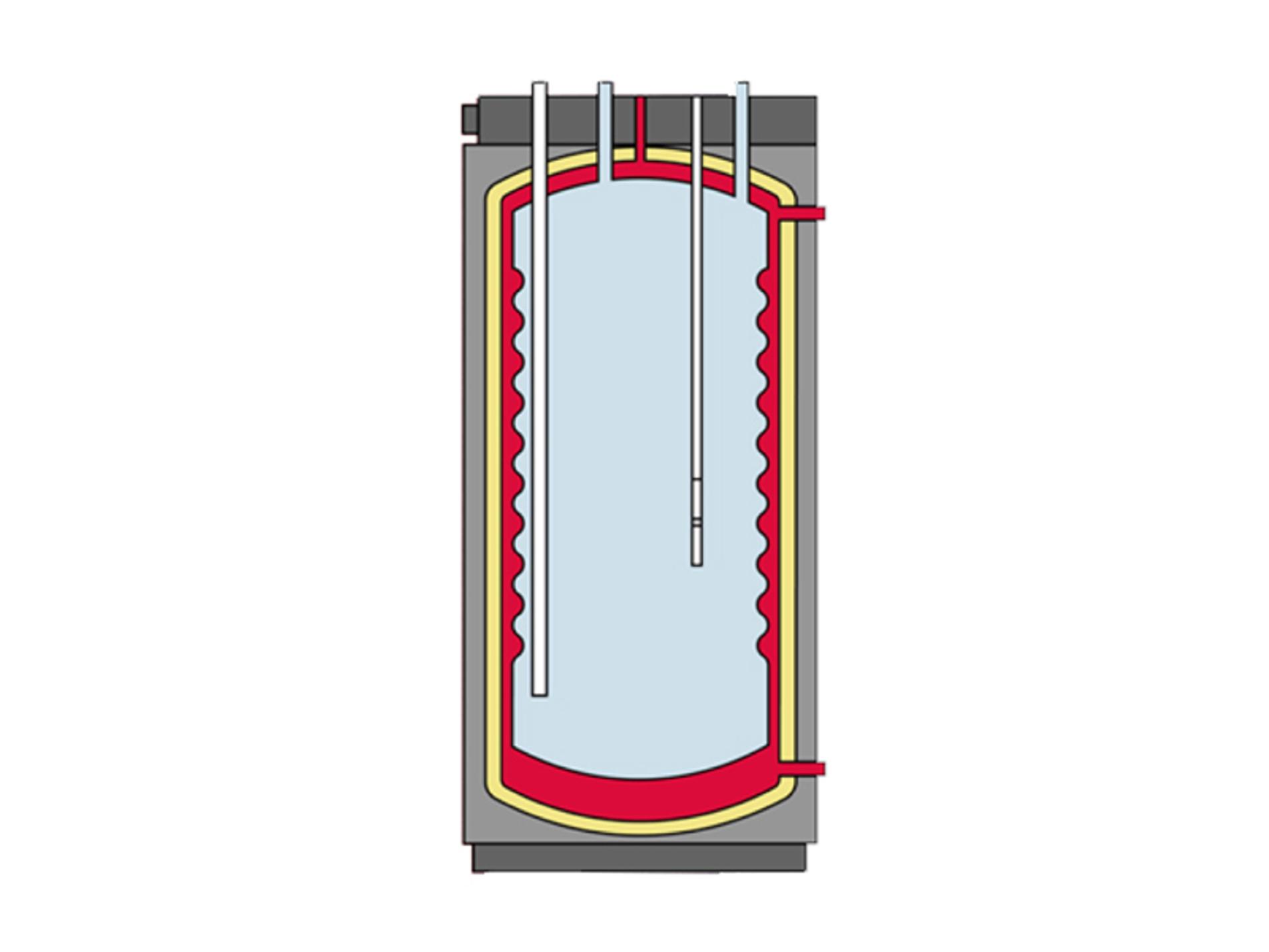

  • Indirecte boilers in hoogwaardig roestvast staal met het unieke en efficiënte tank-in-tank principe
  • Deze range bestaat uit  4 modellen met een inhoud van 300 tot en met 1.000 liter, vermogen van 76 tot en met 112 kW en wordt standaard geleverd als staande uitvoering
  • Met name geschikt voor grotere woningen en utiliteit
  • Eenvoudig te plaatsen en zeer onderhoudsarm
  • De HRs is volledig geïsoleerd met hoogwaardig polyurethaanschuim 70 mm. Afgewerkt met een stevige laag schokbestendig vinyl met ritssluiting

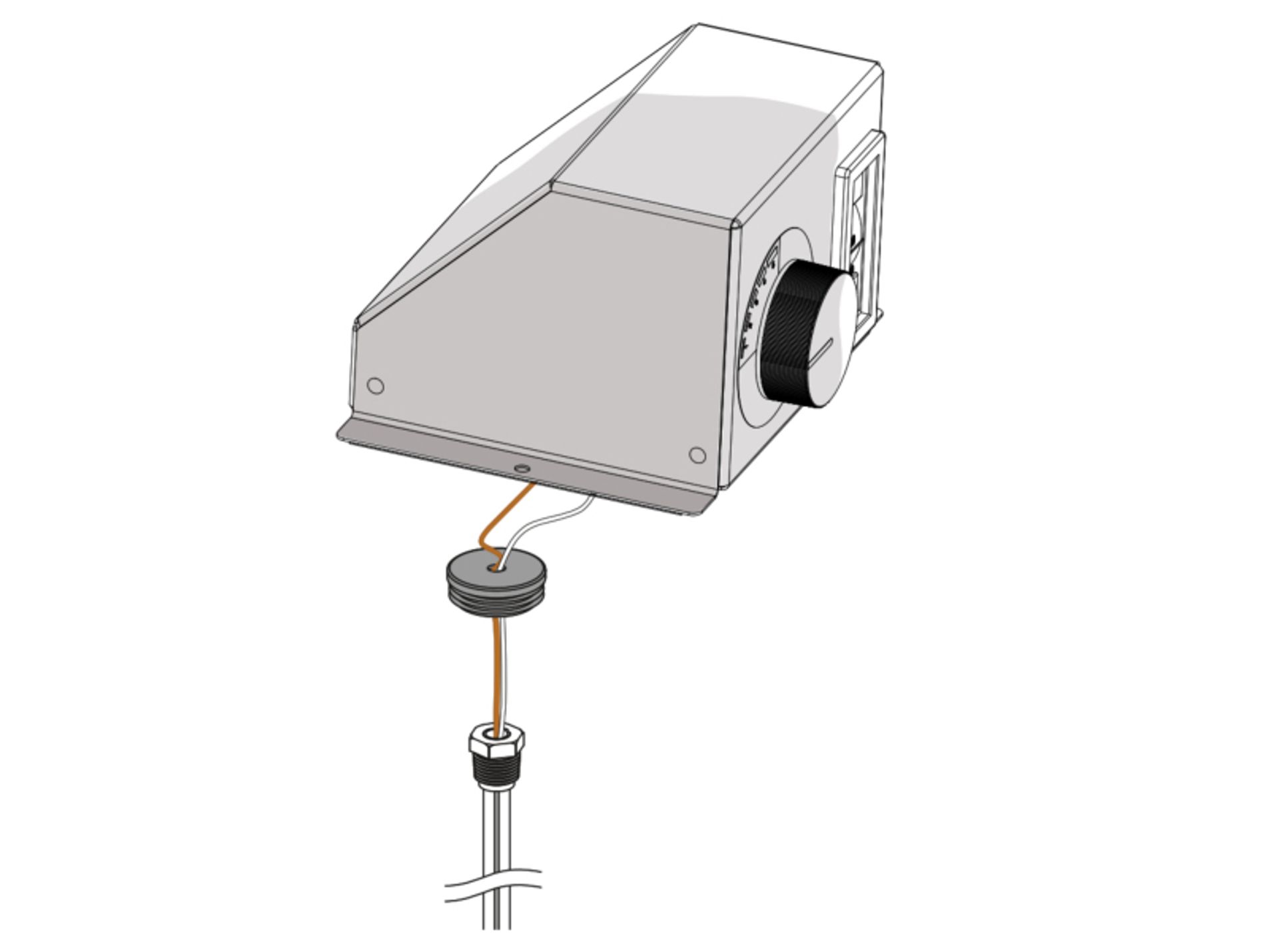

  • Inclusief een manuele ontluchter en een dompelbuis in roestvast staal en optioneel is de HRs leverbaar met thermostaat
  • De HRs range voldoet aan de D klasse volgens de norm EU 812/2013
  • Anti-legionella met een opslagtemperatuur > 60°C

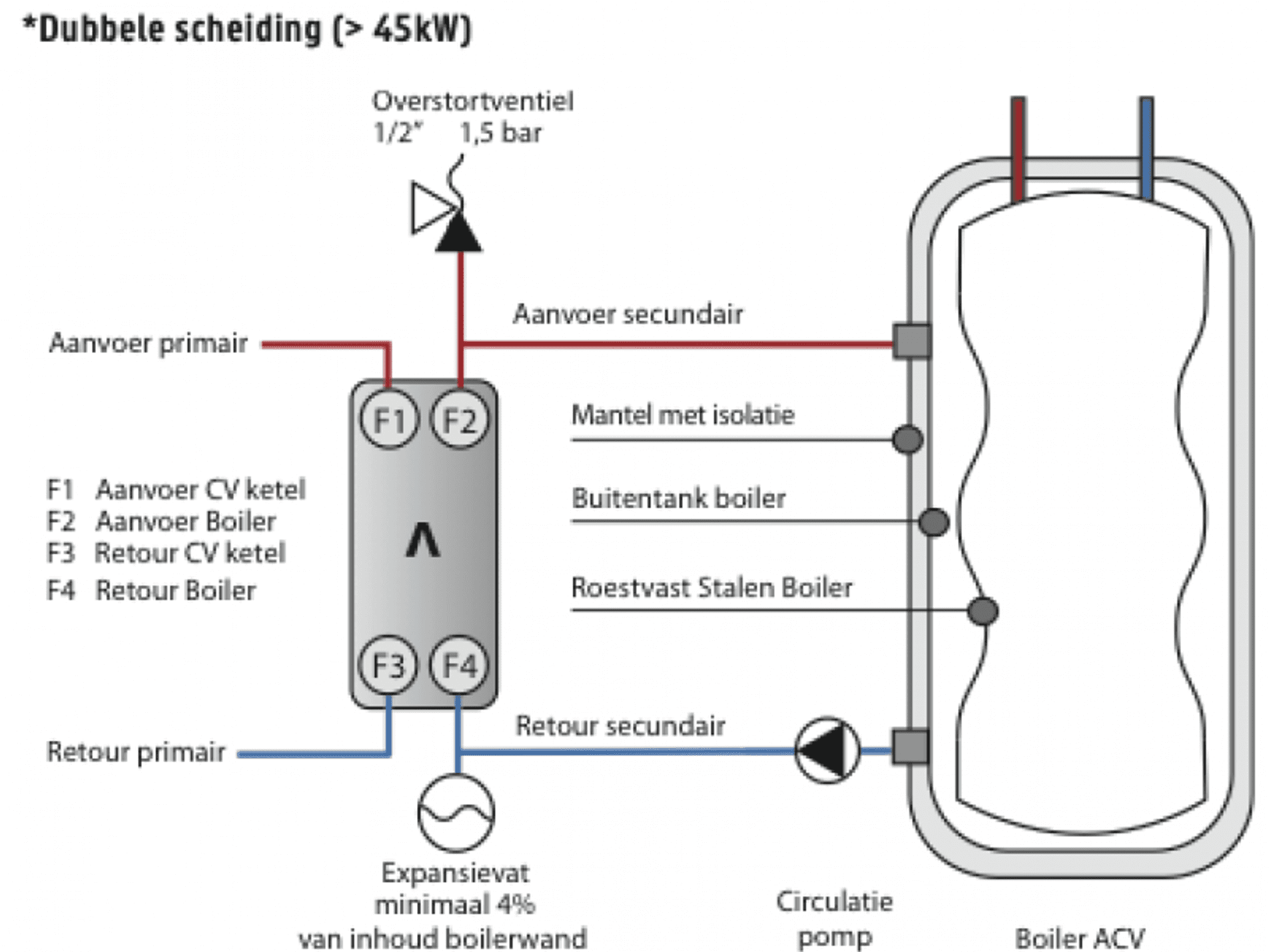

  • Alle modellen zijn optioneel leverbaar met dubbele scheiding (> 45 kW)

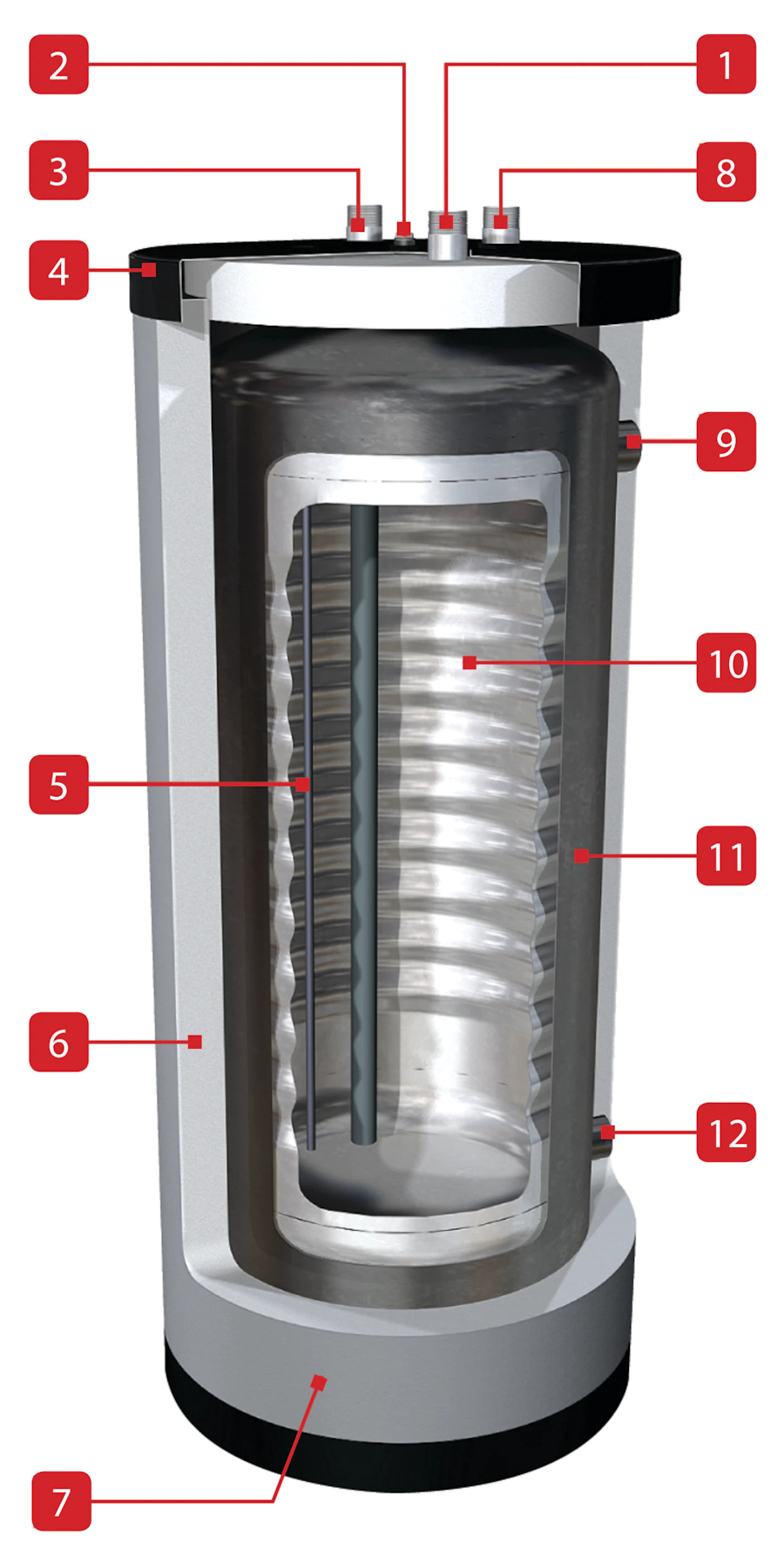

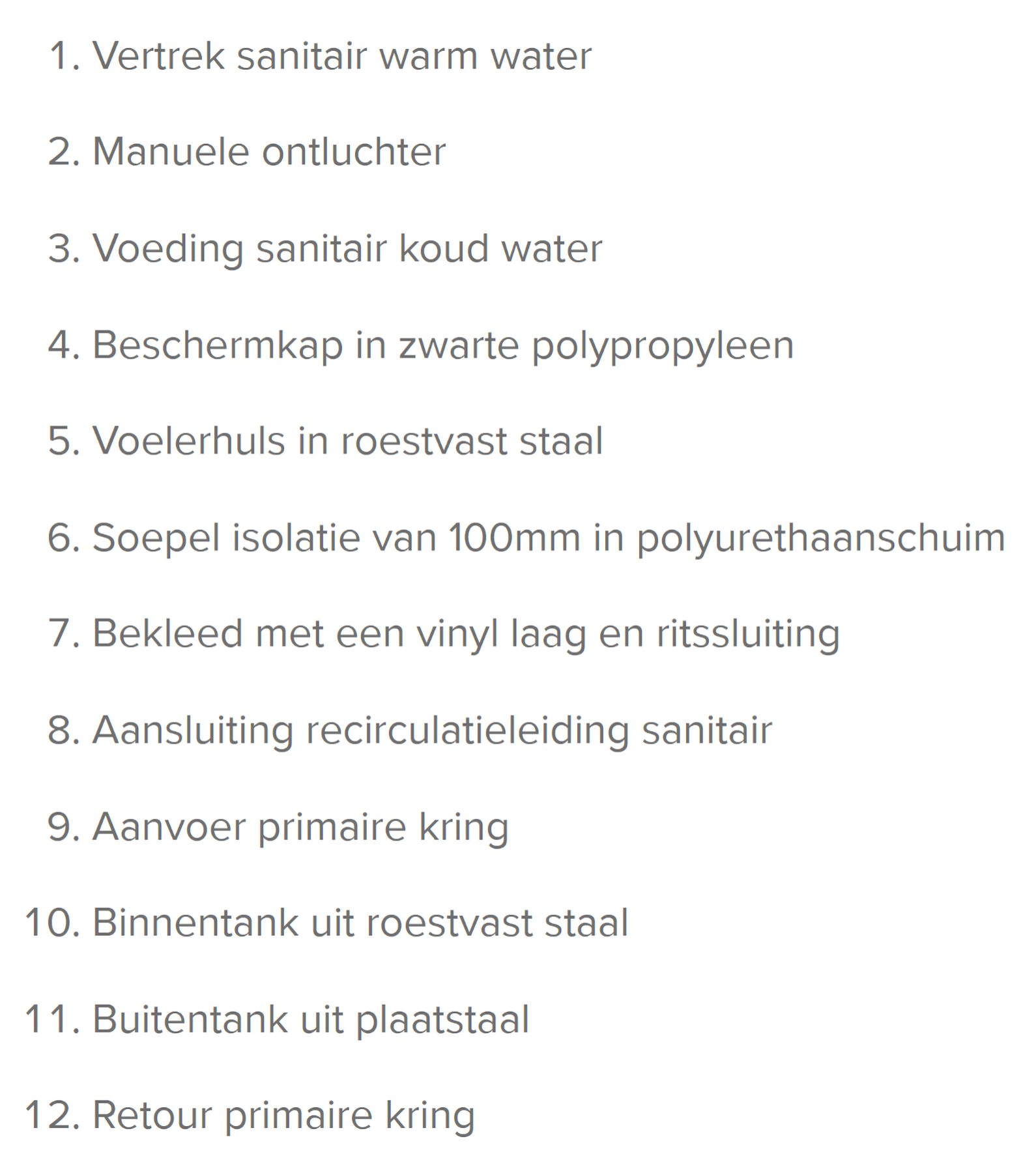

Legenda
1 Aanvoer sanitair  warm water
2 Manuele ontluchter
3 Aanvoer sanitair koud water
4 Beschermkap in polyprolyleen (zwart)
5 Voelerbuis in roestvaststaal
6 Isolatie van 70 mm polyurethaanschuim
7 Mantel van vinyl met ritssluiting
8 Aanvoer recirculatieleiding sanitair
9 Aanvoer primair circuit
10 Binnentank in hoogwaardig roestvaststaal
11 Buitentank in hoogwaardig plaatstaal
12 Retour primair circuit
Type HRs   320 600 800 1000
Artikelnummer   06632801 06632901 06633001 06633101
Artikelnummer met set DS (Dubbele Scheiding)   86632801 86632901 86633001 96633101
Eigenschappen
Capaciteit (totaal)   318 606 800 1000 liter
Verwarmingsoppervlak sanitaire tank   2,65 3,58 4,56 5,5
Capaciteit (sanitair warm water)   263 445 675 840 liter
Aansluiting primaire circuit   2F 2F 2F 2F " Ø
Aansluiting sanitaire installatie   6/4M 6/4M 6/4M 6/4M " Ø
Aansluiting - hercirculatie/ veiligheidsklep   6/4M 6/4M 6/4M 6/4M " Ø
Primair debiet (ΔT 10K)   6900 7200 7500 7800 liter/uur
Drukverlies (primair - ΔT10K)   90 92 96 101 mbar
Max bedrijfstemperatuur (primair)   85 85 85 85 °C
Max bedrijfsdruk (sanitair warm water)   8,6 8,6 8,6 8,6 bar
Max bedrijfsdruk (primair)   4 4 4 4 bar
Leeggewicht   106 201 261 308 kg
Sanitaire prestaties
Piekdebiet bij 40 °C   922 1345 1881 2265 liter/10 min
Piekdebiet 1ste uur bij 40 °C   2732 3437 4270 4940 liter/60 min
Continu debiet bij 40 °C   2172 2511 2868 3210 liter/uur
Piekdebiet 1ste uur bij 45 °C   2342 2946 3660 4234 liter/60 min
Continu debiet bij 45 °C   1862 2152 2458 2751 liter/uur
Piekdebiet bij 60 °C   504 706 961 1145 liter/10 min
Piekdebiet 1ste uur bij 60 °C   1402 1733 2124 2438 liter/60 min
Continu debiet bij 60 °C   1077 1232 1395 1562 liter/uur
Opgenomen vermogen tank (warmtebron: ketel)   76 88 100 112 kW
Max waterdruk (sanitair warm water)   10 10 10 10 bar

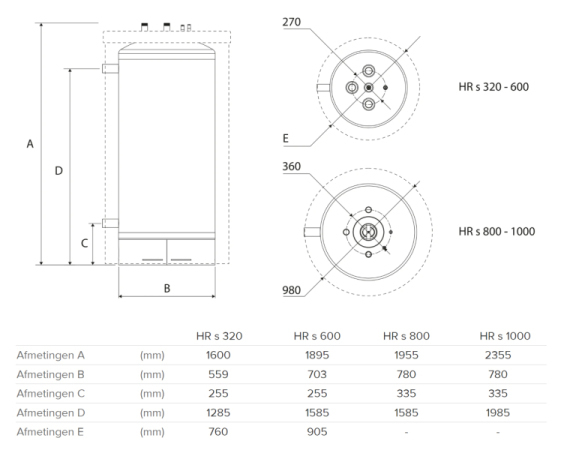

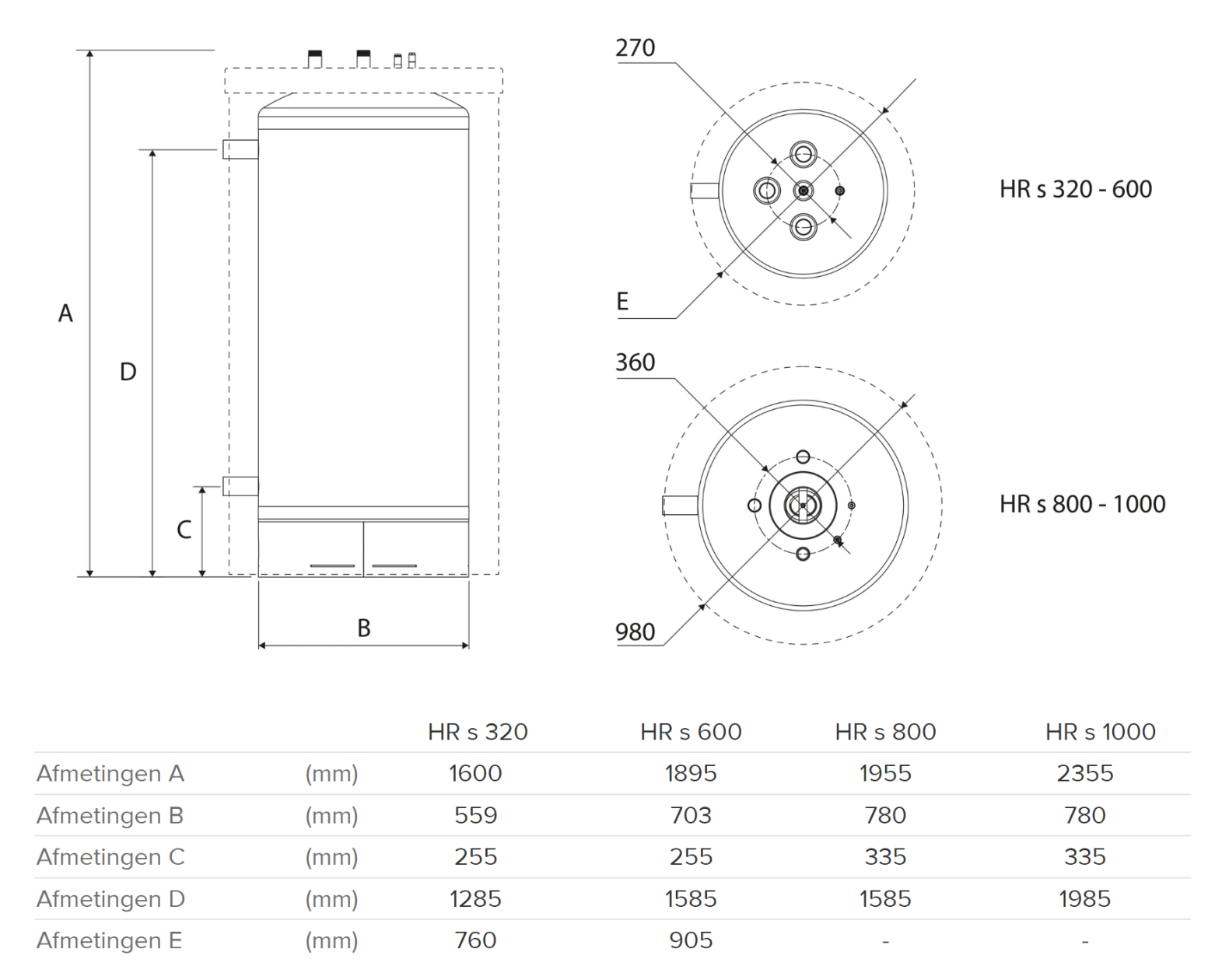

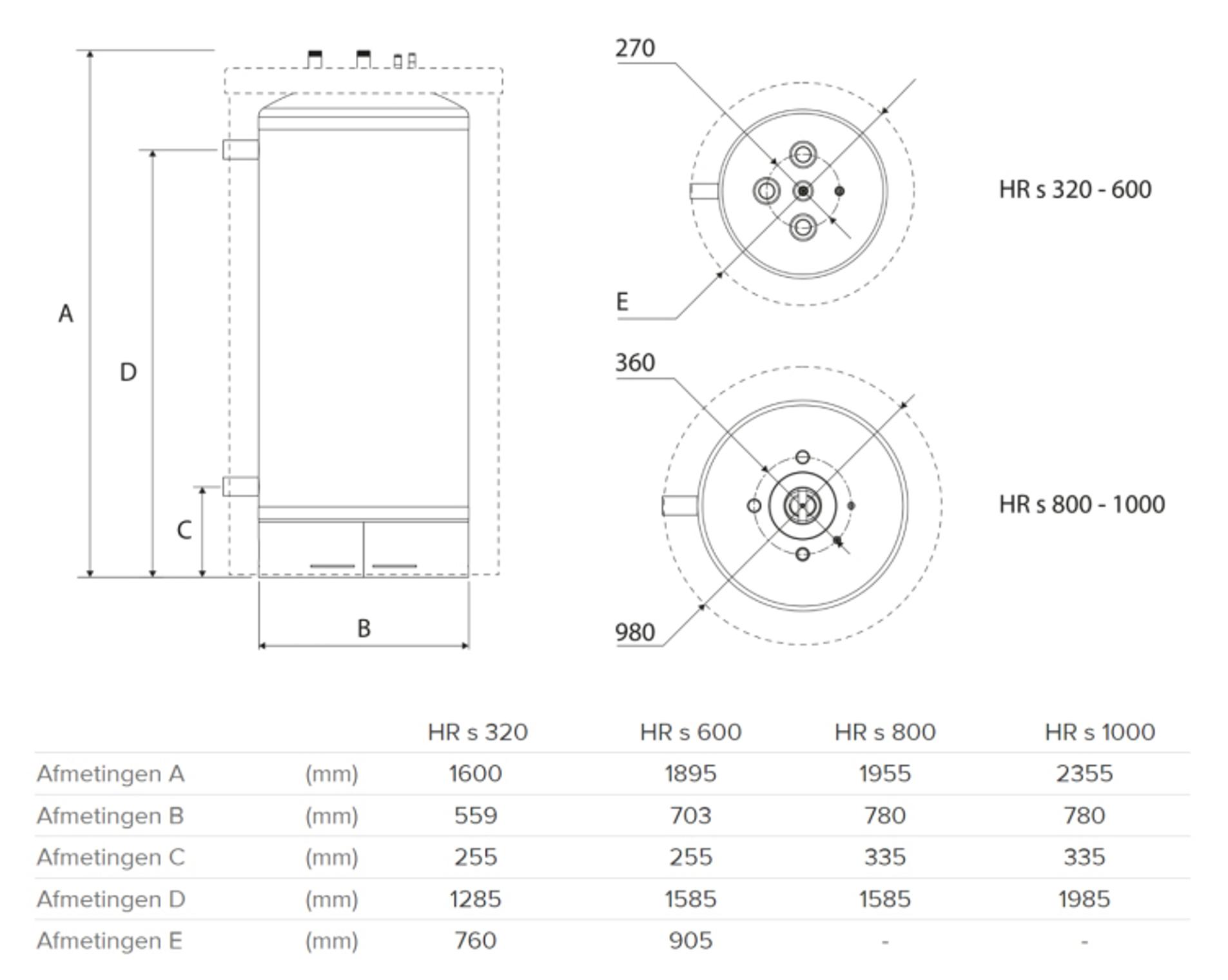

Afmetingen
A   1600 1895 1955 2355 mm
B   559 703 780 780 mm
C   255 255 335 335 mm
D   1285 1585 1585 1985 mm
E   760 905 980 980 mm
Afm. - Hoogte (met aansluitingen)   1600 1895 1955 2355 mm
Afm. - Breedte of Ø (zonder isolatie en aansluitingen)   558 703 780 780 mm
Afm. - Diepte (zonder aansluitingen)   760 905 980 980 mm
Afm. - Hoogte (zonder aansluitingen)    1550 1860 1875 2275 mm
Afm. - Breedte of Diameter (zonder aansluitingen)   760 905 980 980 mm



Opmerking:

  • De prestaties in de tabel hierboven werden verkregen op basis van de daarin vermelde minimum vermogens
  • Bij een ketel met een kleiner vermogen zullen de sanitaire warm waterprestaties ook kleiner zijn. Raadpleeg ons indien nodig
  • De prestaties in de tabel zijn berekend zonder thermostatische mengkraan
  • De gegevens hebben uitsluitend betrekking op een verticaal opgesteld toestel

Downloads HRs 320 - 1000

Presentatie Tank in Tank systeem ACV Download
Presentatie Tank in Tank systeem ACV

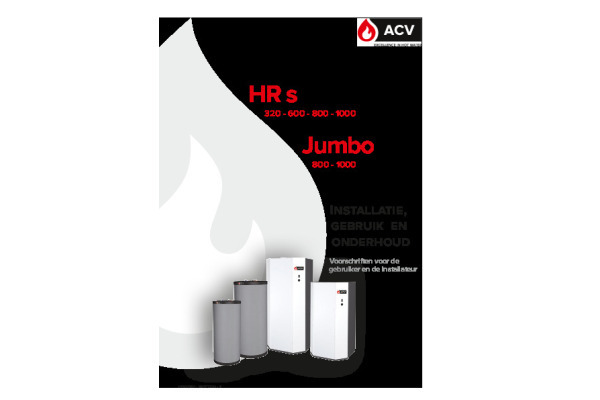

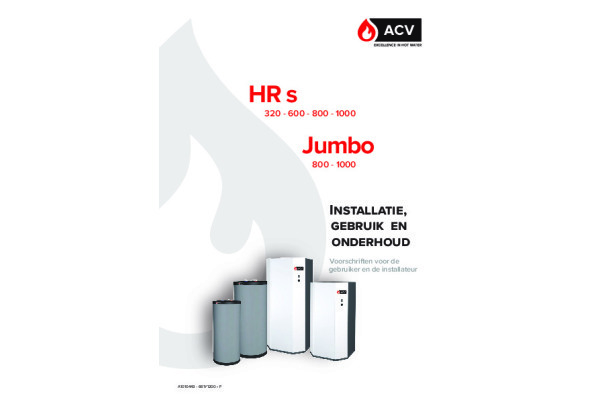

Handleiding HRs & Jumbo Download
Handleiding HRs & Jumbo

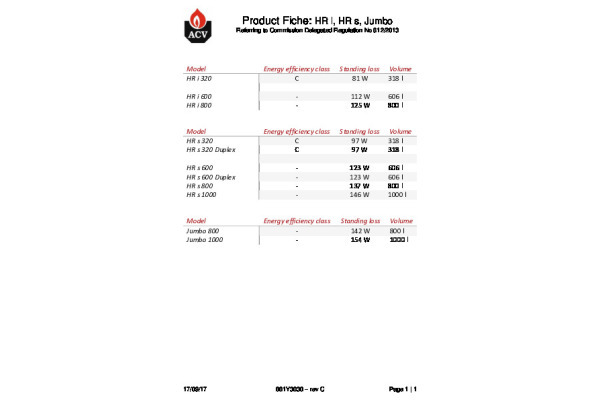

Energielabels HRs 320 - 1000

Ecodesign Specificaties Download
Ecodesign Specificaties

Stel ons een vraag over HRs 320 - 1000

Inoxcon is importeur van ACV producten, echter wij verzorgen niet de installatie en het onderhoud. Hiervoor kunt u contact opnemen met een erkende installateur.


Ook interessant voor u:
Wij hebben de volgende producten voor u geselecteerd

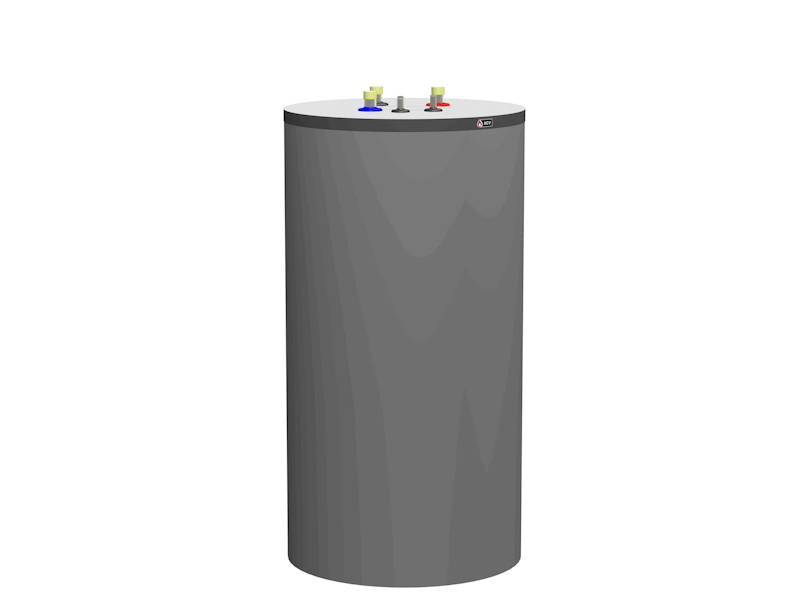

Jumbo 800 - 1000

Jumbo 800 - 1000

Indirect boilers Bekijken
Smart 100 - 600

Smart 100 - 600

Indirecte boilers Bekijken

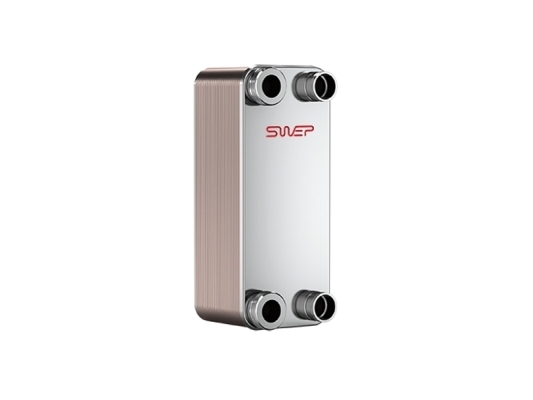

Set Dubbele Scheiding
