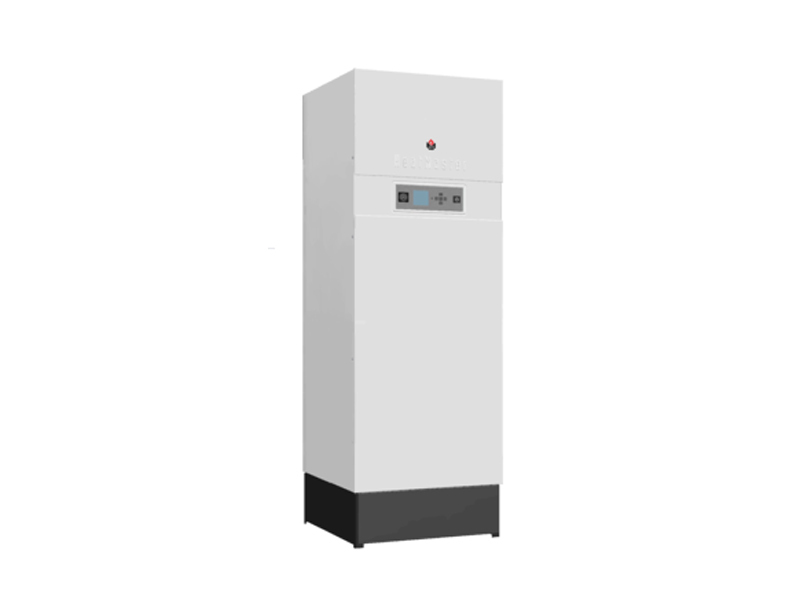

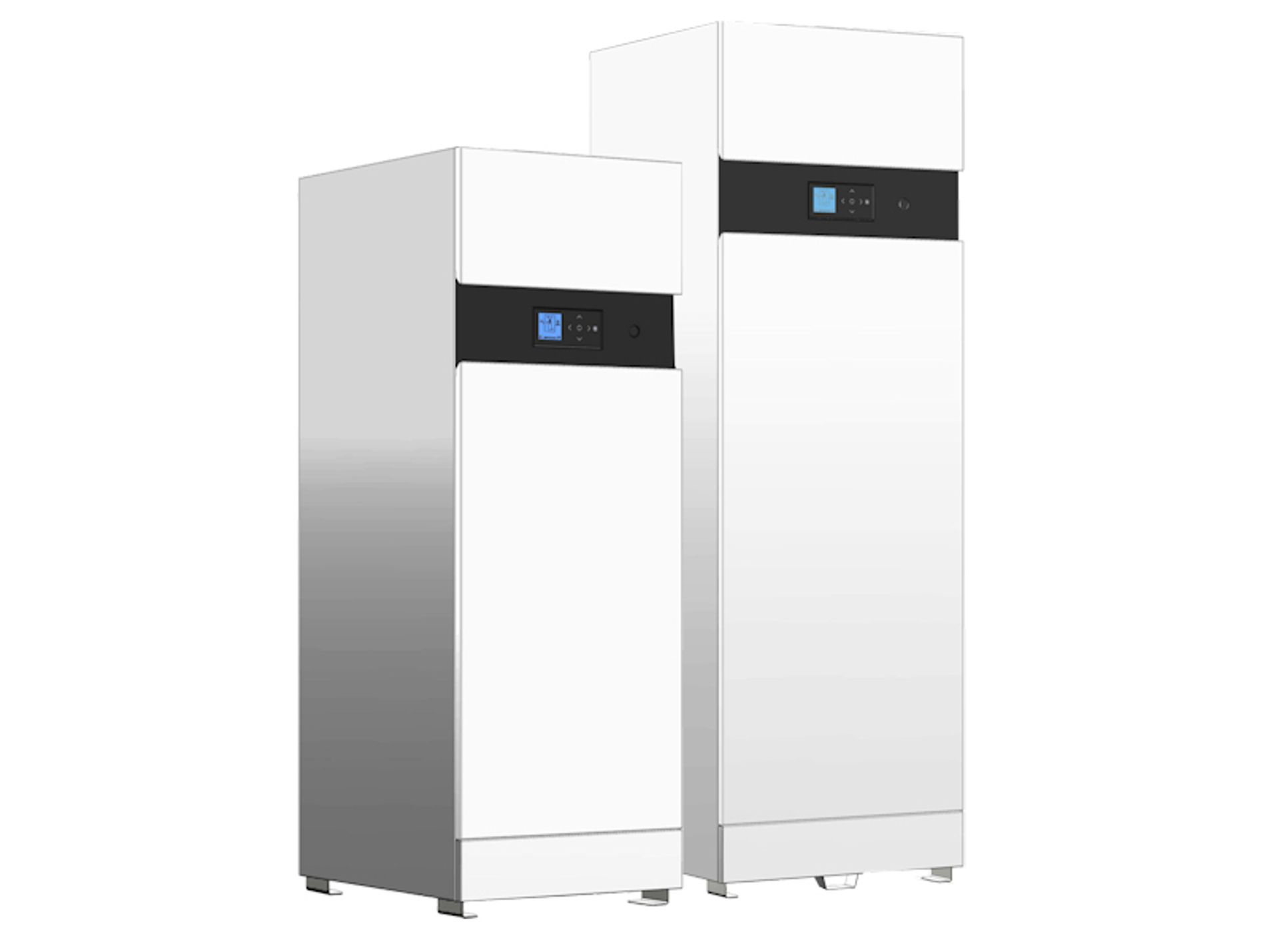

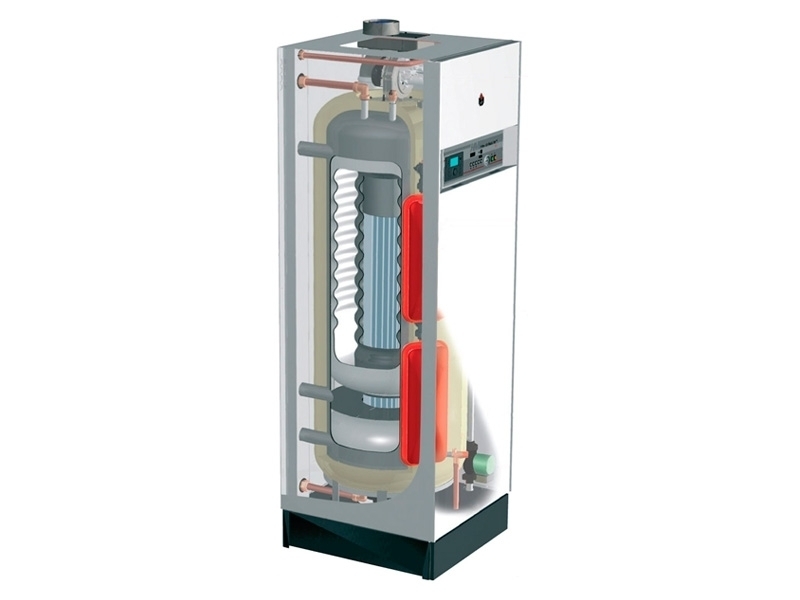

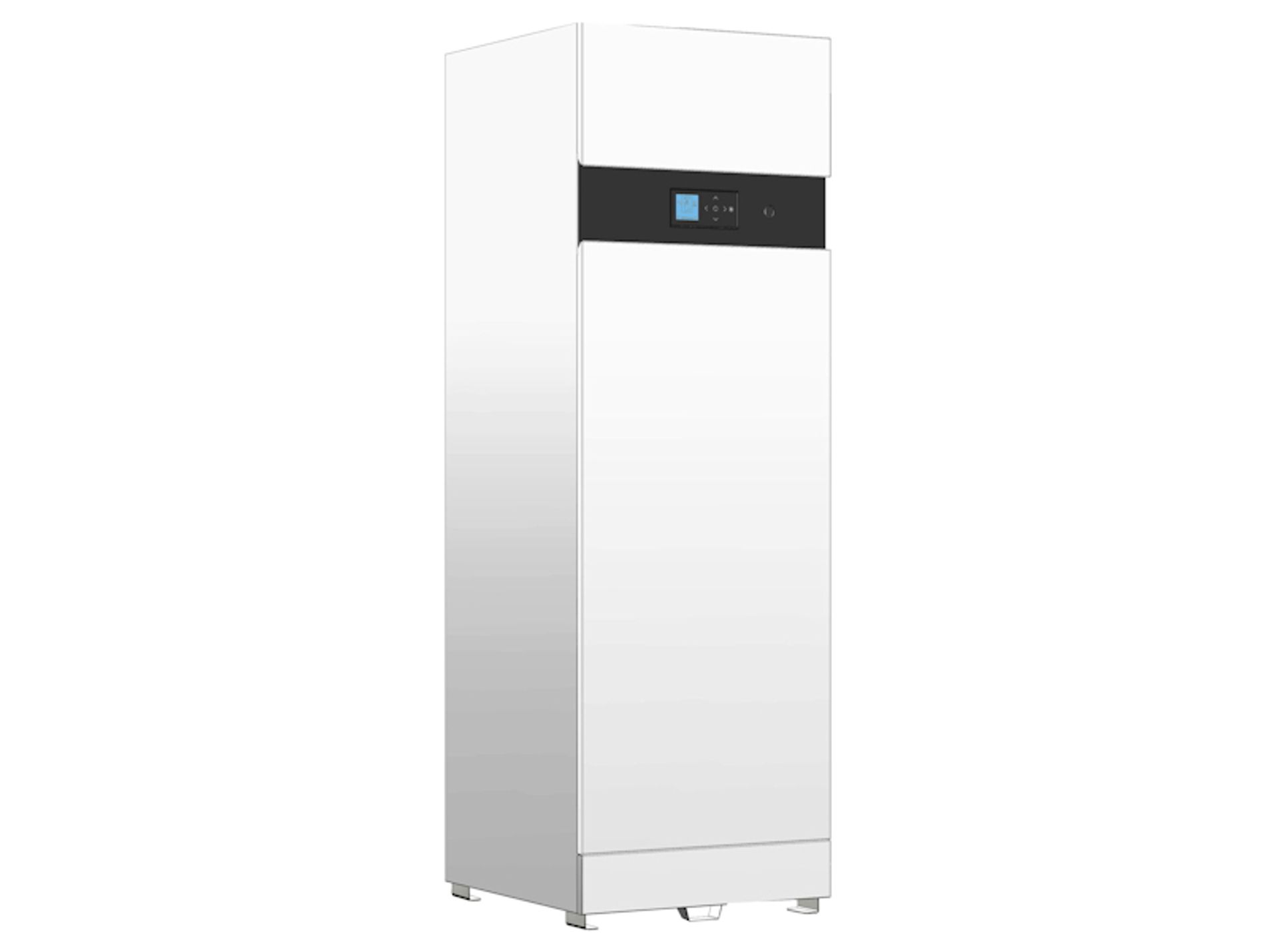

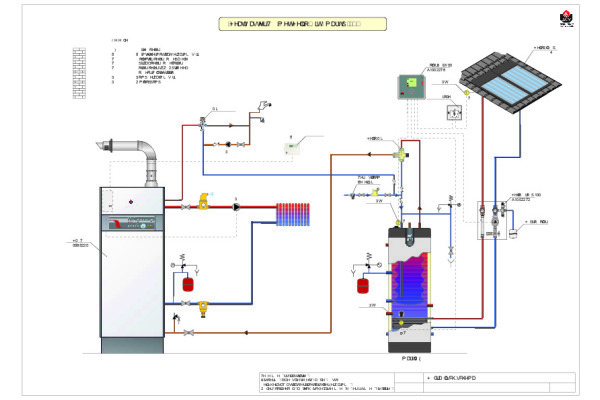

Hoog rendement, gesloten, 200 t/m 315 liter gasboiler

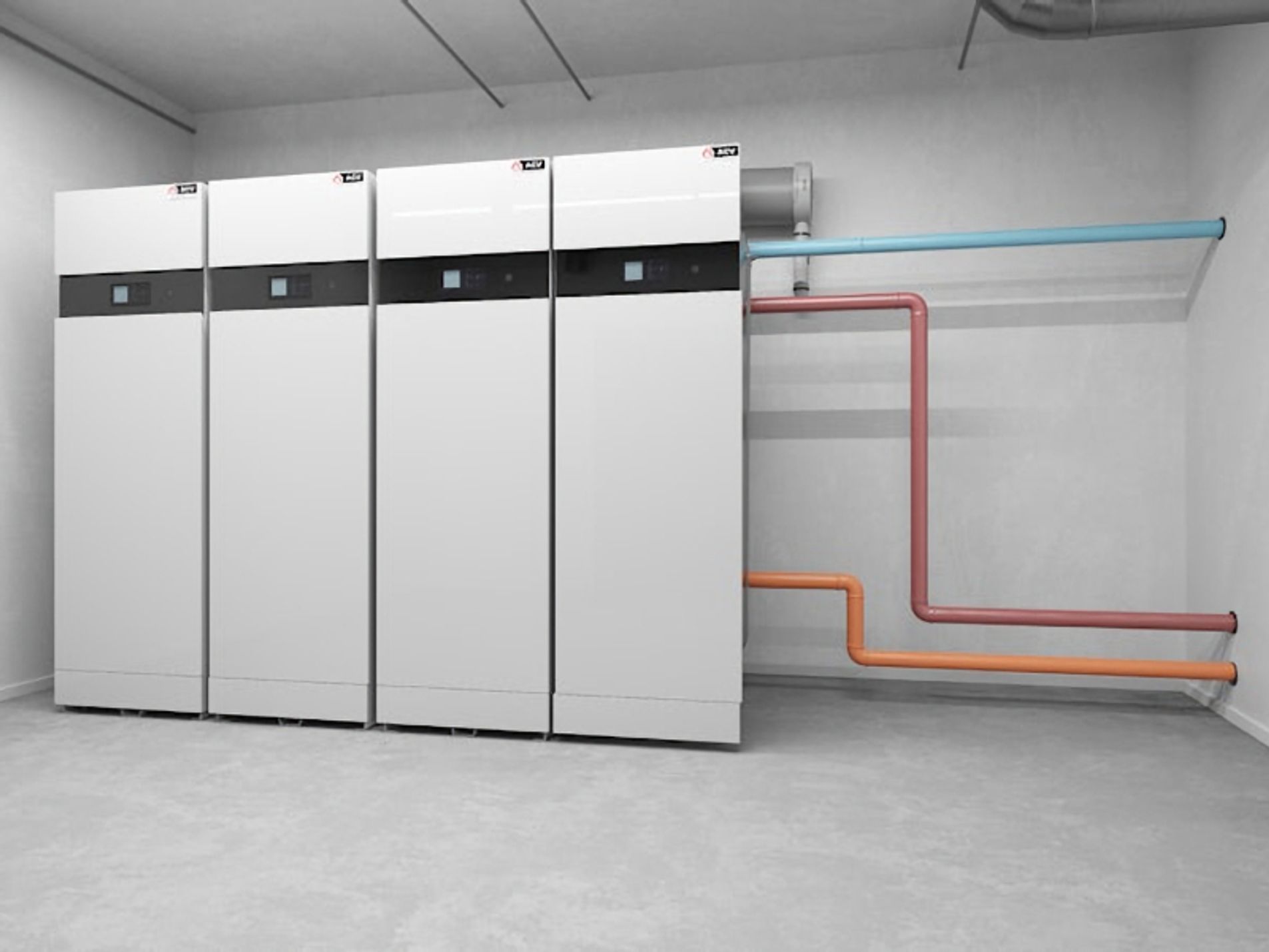

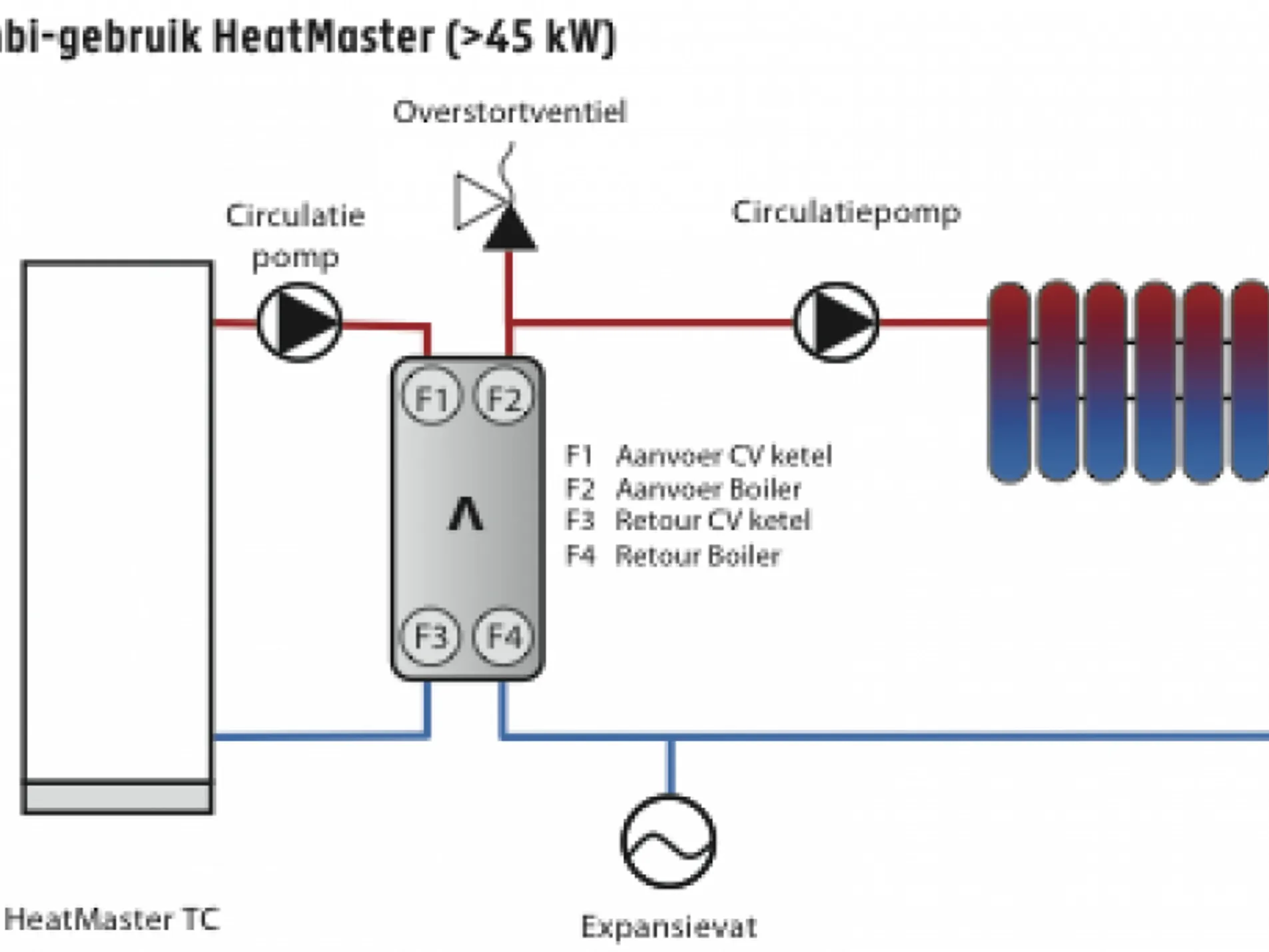

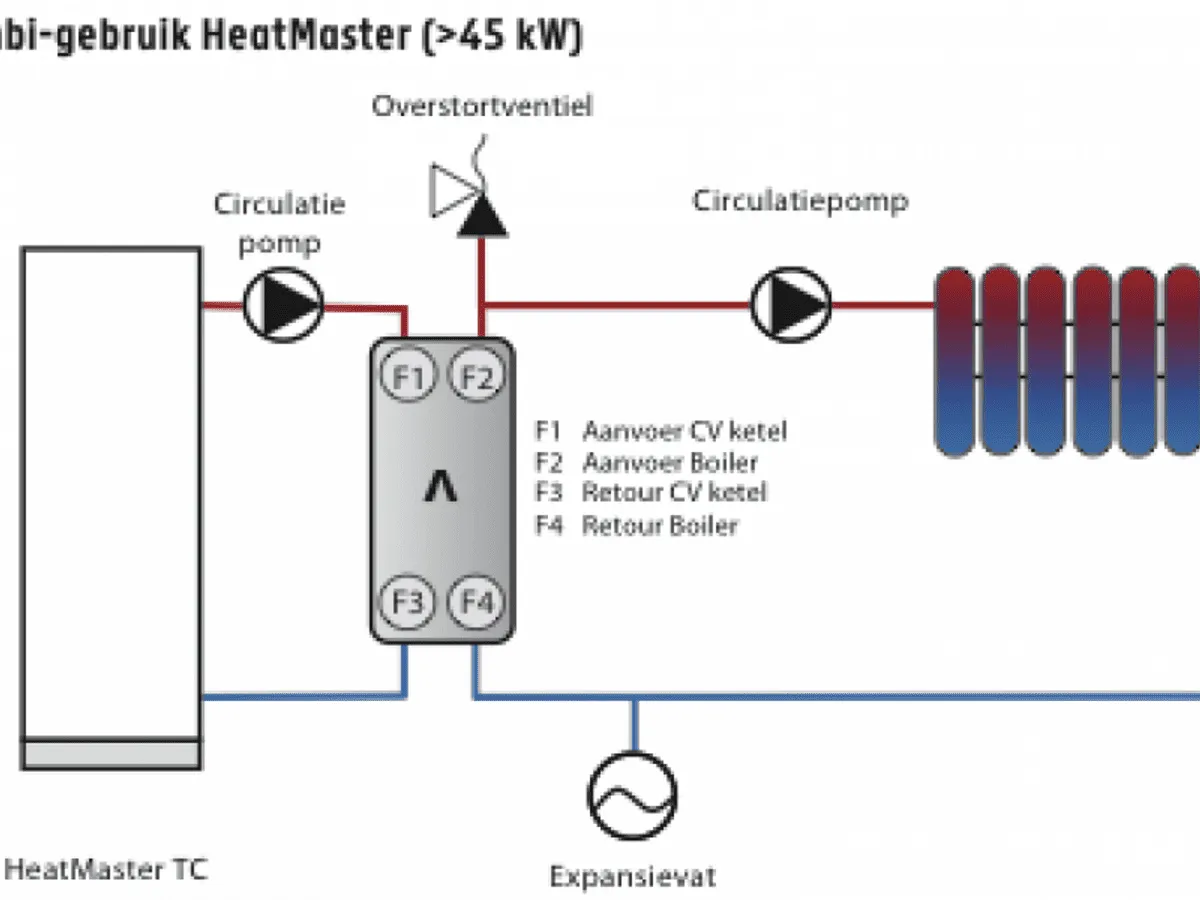

Nominaal vermogen van 25 t/m 115 kW met cv-combi
Hoogwaardig roestvast staal
Voor toepassingen waar veel warm water nodig is

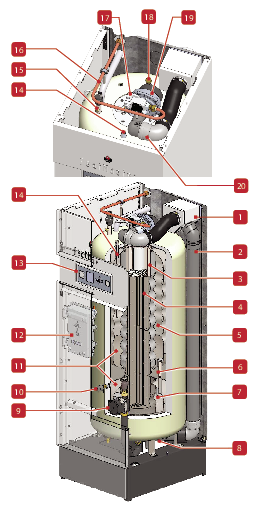

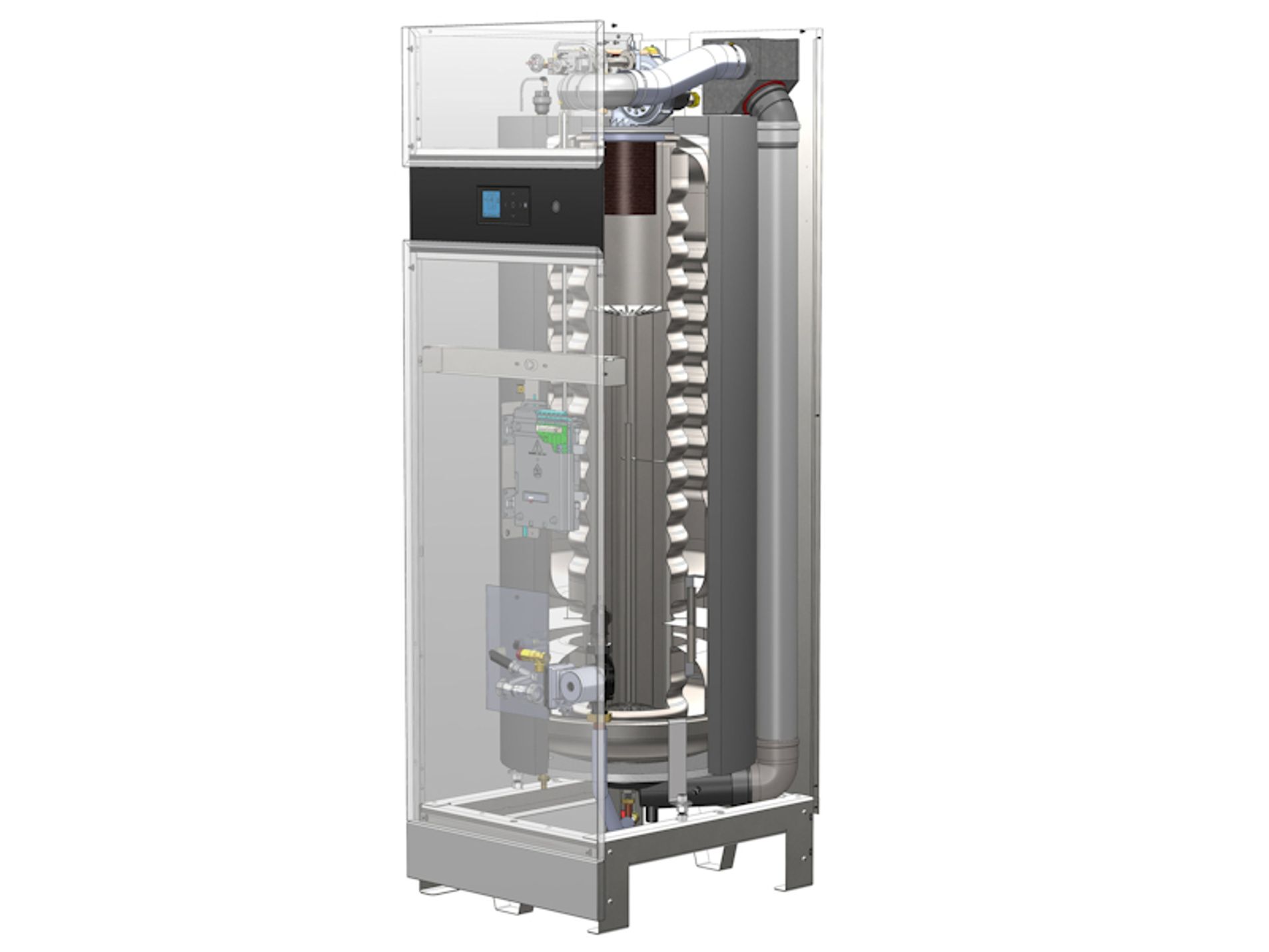

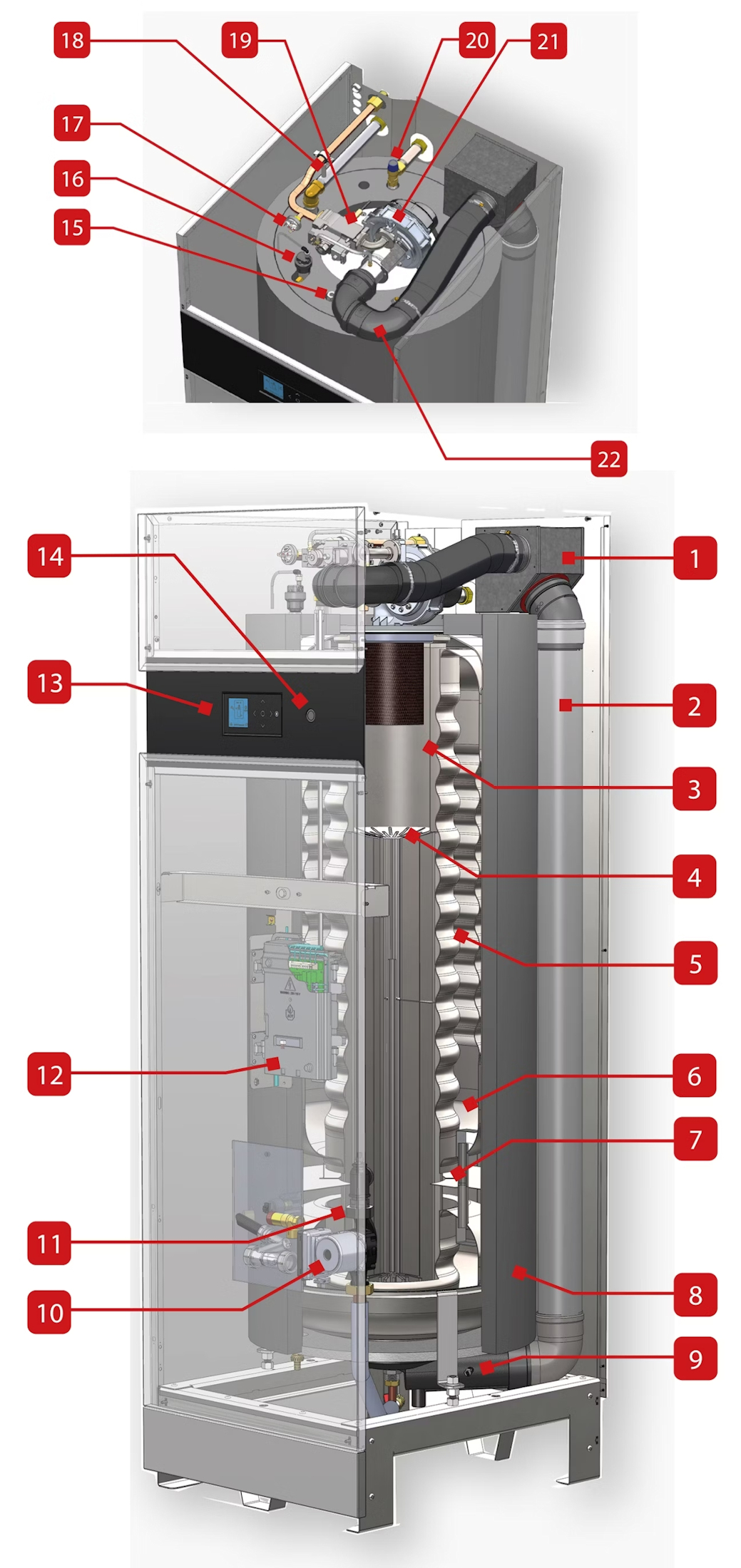

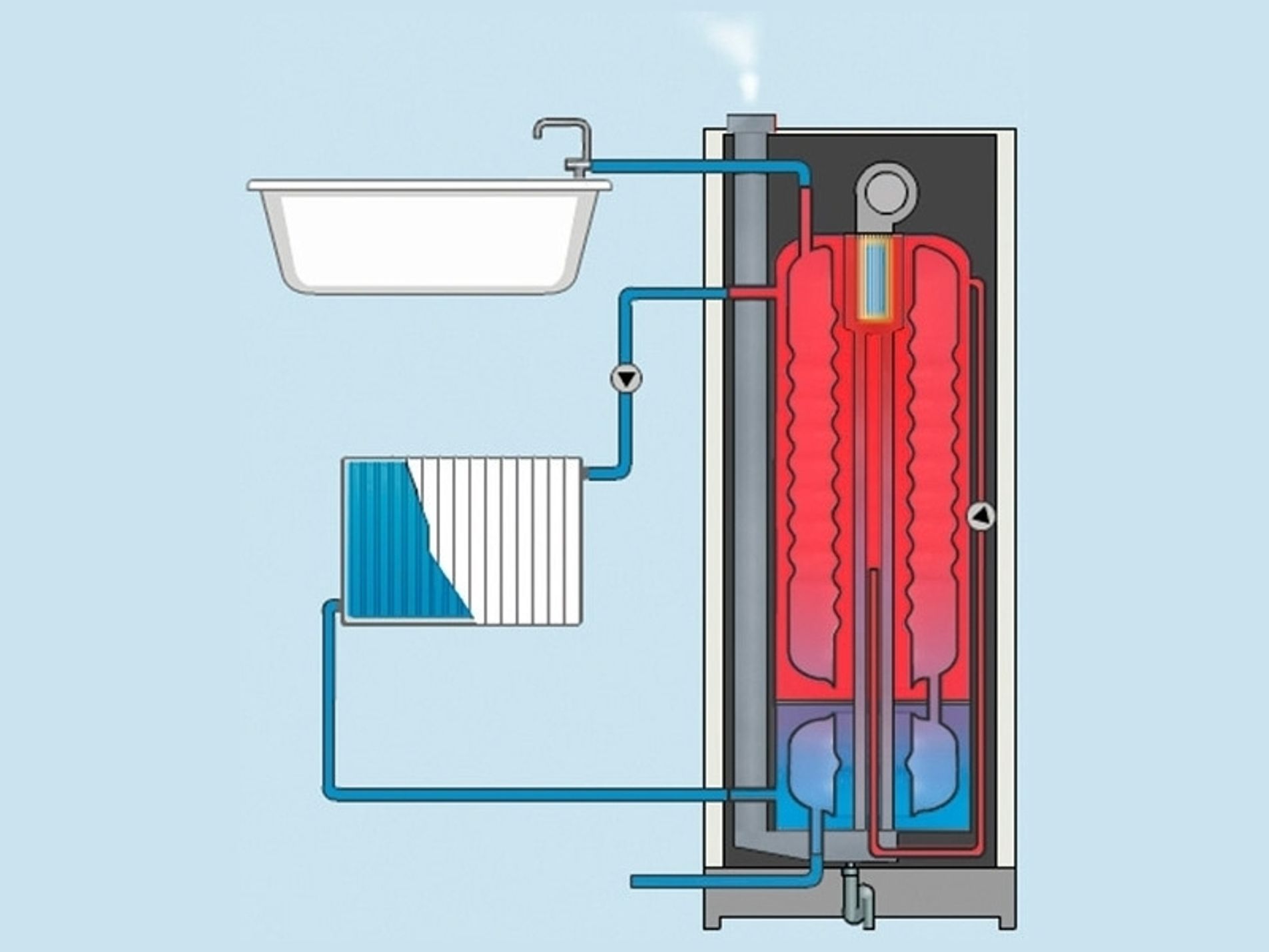

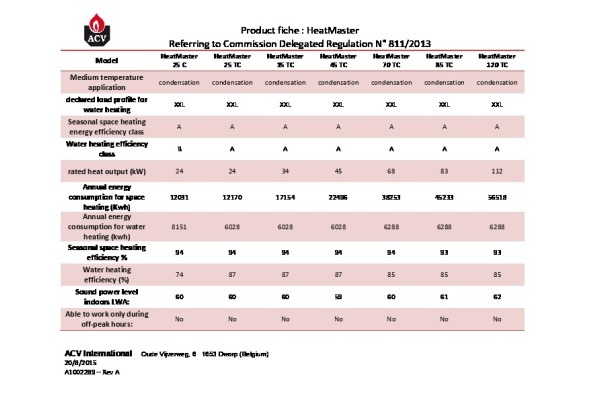

Legenda | |
---|---|
1 | Concentrische of parallel rookgasafvoer |
2 | Sanitaire aansluiting voor warm water |
3 | Verwarmingsaanlsuiting |
4 | Verbrandingskamer |
5 | Warmtewisselaar in hoogwaardig roest vast staal |
6 | Boilers "tank in tank" principe in hoogwaardig roest vast staal |
7 | Voorverwarmer van het sanitaire water |
8 | Verwarmingscircuit |
9 | Aanvoer sanitair koud water |
10 | Scheidingsplaat primair circuit |
11 | Buis met gastoevoer |
12 | Modulerende brander met voormenging lucht/gas |
13 | Bedieningspaneel |
14 | Verwarmingscircuit |
15 | Isolatie uit polyerethaanschuim |
16 | Laadpomp |
17 | Veiligheidsklep |
Type HeatMaster | 25 TC | 35 TC | 45 TC | 85 TC | 120 TC | |
---|---|---|---|---|---|---|
Artikelnummer | 05652101 | 05652201 | 05652301 | 05652501 | 05652601 | |
Eigenschappen | ||||||
Energielabel | A-A | A-A | A-A | nvt | nvt | |
Profiel | XXL | XXL | XXL | XXL | XXL | |
Maximale belasting (input) - (PCI) | 25 | 34,5 | 45,6 | 85 | 114,6 | kW |
Minimale belasting (input) - (PCI) | 4,7 | 10,6 | 9,6 | 24,5 | 23,2 | kW |
Nuttig vermogen (max.) (80/60 ºC) | 24,3 | 33,6 | 44,7 | 82,9 | 111,6 | kW |
Rendement bij 100% belasting (80/60 ºC) | 97,3 | 97,3 | 98 | 97,5 | 97,1 | % |
Rendement bij 30% belasting (EN677) | 108,9 | 108,9 | 108,9 | 108,4 | 108,8 | % |
Capaciteit sanitaire circuit | 100 | 100 | 100 | 190 | 190 | liter |
Capaciteit verwarmingscircuit | 100 | 100 | 100 | 125 | 125 | liter |
Aansluiting cv | 1 (F) | 1 (F) | 1 (F) | 6/4 (F) | 6/4 (F) | " Ø |
Aansluiting sanitair | 1 (M) | 1 (M) | 1 (M) | 1 (M) | 1 (M) | " Ø |
Aansluiting gas | 3/4 (M) | 3/4 (M) | 3/4 (M) | 3/4 (M) | 3/4 (M) | " Ø |
Drukverlies ketel bij Δt = 20 ºC | 3 | 3 | 3 | 14 | 27 | mbar |
Gasdebiet G25 (max. vermogen) | 2,96 | 4,23 | 4,67 | 10,00 | 14,00 | m³/h |
Gasdebiet G31 (max. vermogen) | 0,98 | 1,40 | 1,77 | 3,37 | 4,68 | m³/h |
Rookgasafvoer / luchttoevoer parallel (extra adapter) | 80/80 | 80/80 | 80/80 | 100/100 | 100/100 | Ø mm |
Rookgasafvoer / luchttoevoer concentrisch | 80/125 | 80/125 | 80/125 | 100/150 | 100/150 | Ø mm |
Maximaal drukverlies rookgasafvoer | 130 | 130 | 130 | 150 | 240 | Pa |
Leeg gewicht | 174 | 174 | 174 | 284 | 284 | kg |
Maximale bedrijfstemperatuur | 90 | 90 | 90 | 90 | 90 | ºC |
Maximale druk CV (primair) | 3 | 3 | 3 | 3 | 3 | bar |
Maximale druk (sanitair) | 10 | 10 | 10 | 10 | 10 | bar |
Voedingsspanning | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | V / Hz |
Klasse | 30 | 30 | 30 | 30 | 30 | IP |
Max. opgenomen elektrisch vermogen | 160 | 160 | 160 | 380 | 380 | W |
NOx klasse | 5 | 5 | 5 | 5 | 5 | |
Sanitaire prestaties * | ||||||
Piekdebiet bij 40 °C | 382 | 440 | 498 | 868 | 964 | liter/10 min |
Piekdebiet 1ste uur bij 40 °C | 1125 | 1360 | 1595 | 3076 | 3706 | liter/60 min |
Continu debiet bij 40 °C | 789 | 1104 | 1392 | 2713 | 3402 | liter/uur |
Piekdebiet bij 45 °C | 331 | 370 | 409 | 718 | 819 | liter/10 min |
Piekdebiet 1ste uur bij 45 °C | 973 | 1159 | 1345 | 2513 | 3153 | liter/60 min |
Continu debiet bij 45 °C | 676 | 946 | 1207 | 2325 | 2928 | liter/uur |
Piekdebiet bij 60 °C | 230 | 243 | 243 | 413 | 506 | liter/10 min |
Piekdebiet 1ste uur bij 60 °C | 611 | 731 | 883 | 1594 | 1976 | liter/60 min |
Continu debiet bij 60 °C | 458 | 642 | 824 | 1617 | 1854 | liter/uur |
Herlaadtijd van 10 °C tot 80 °C | 35 | 26 | 23 | 24 | 23 | min. |
Sanitair rendement bij ΔT = 30 K | 105,4 | 105,4 | 103,1 | 103,9 | 102,2 | % |
Afmetingen ** | ||||||

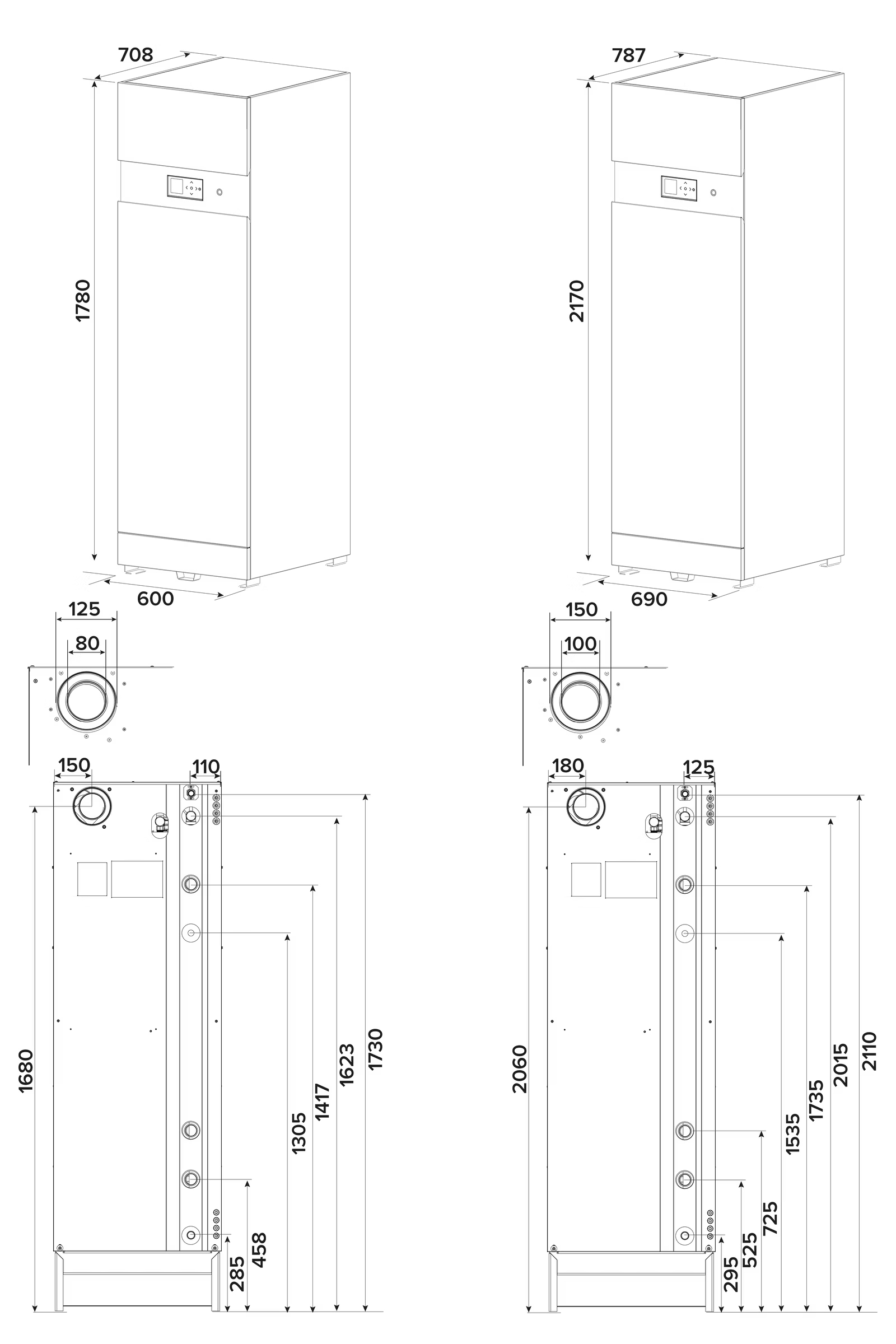

A = Hoogte | 1730 | 1730 | 1730 | 2165 | 2220 | mm |
B = Breedte | 600 | 600 | 600 | 690 | 690 | mm |
C = Diepte | 670 | 670 | 670 | 725 | 725 | mm |
Rookgasaansluiting B23 - B23P - C13 - C33 - C43 - C53 - C63 - C83 - C93
* Voor andere temperaturen neem contact op met het adviesteam van Inoxcon.
** Voor overige afmetingen zie installatievoorschrift.
