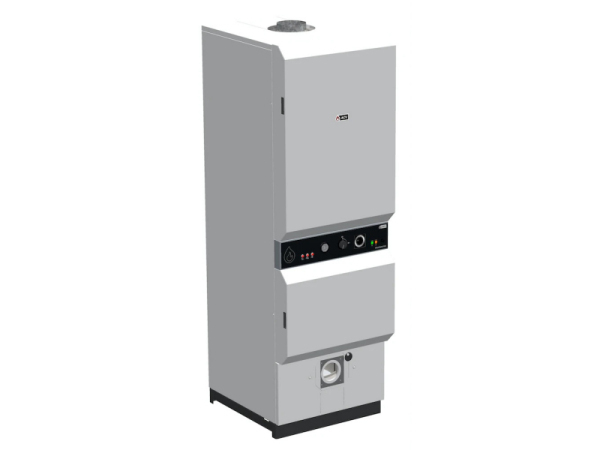

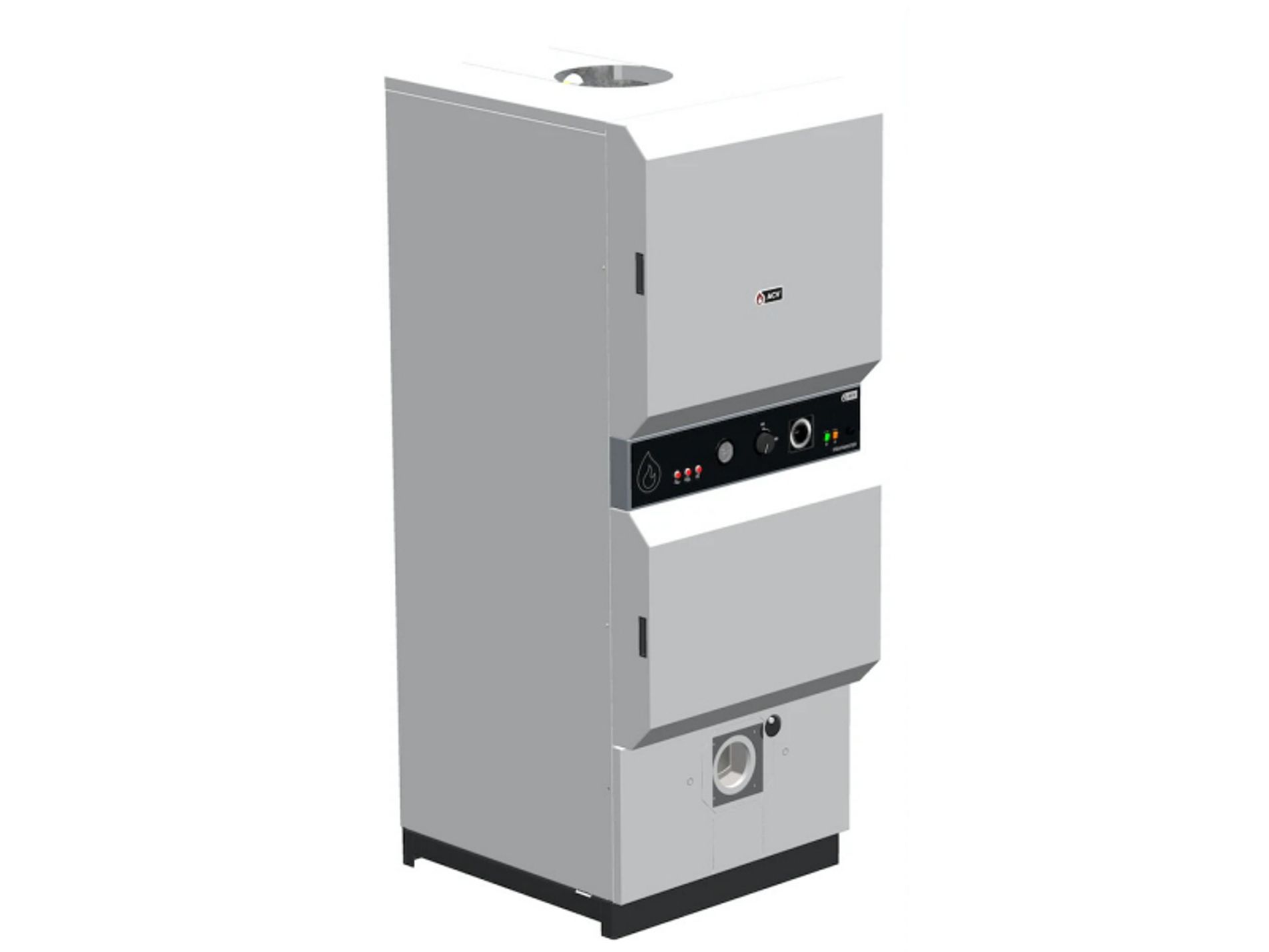

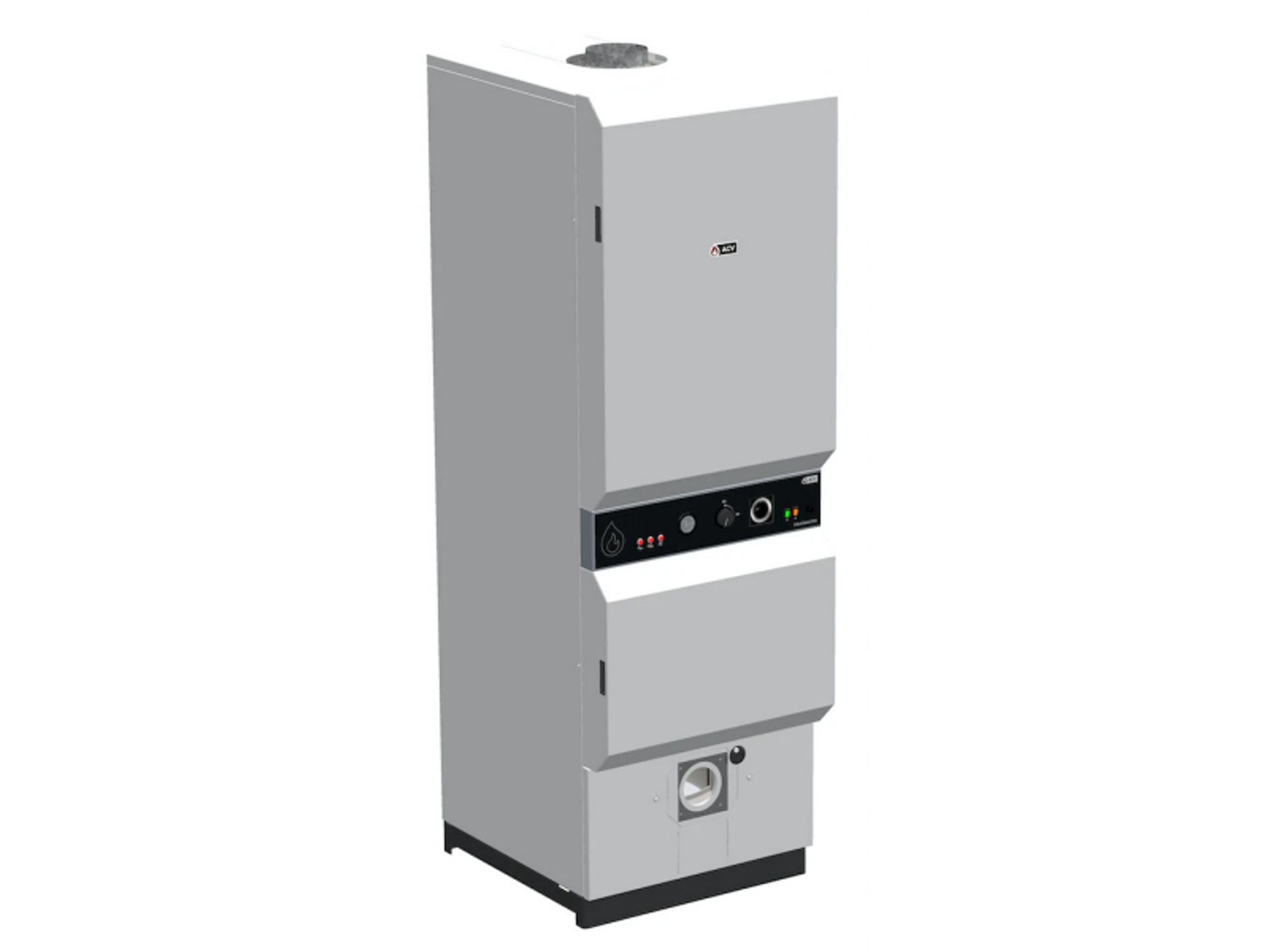

HeatMaster 70 - 100 N

Duurzame gasboilers met cv-combi mogelijkheid

Gasboilers in hoogwaardig roestvast staal met cv-combi
239 - 330 liter gasboilers met vermogen 63 - 97 kW
Leverbaar met voorzet gas- of oliebrander brander
Voor vervanging, industriële en maritieme toepassing

  • Gasboiler met cv-combi mogelijkheid in hoogwaardig roestvast staal volgens het unieke en efficiënte tank-in-tank principe
  • Deze range bestaat uit 2 modellen met een inhoud van 239 en 330 liter en een vermogen van 63 en 97 kW
  • Staande uitvoering
  • Alleen geschikt voor vervanging, industriële en maritieme toepassing
  • Eenvoudig te plaatsen
  • Leverbaar met voorzet gas- of oliebrander brander
  • De HeatMaster is volledig geïsoleerd met  hoogwaardig polyurethaanschuim afgewerkt met een moderne gelakte stalen mantel
  • Uitgevoerd met een volledig geïntegreerde bediening- en regelpaneel met hoofdschakelaar, tijdklok, veiligheid- en regelthermostaat, thermo-manometer, signalering droogkookbeveiliging en maximaal temperatuur
  • Deze HeatMaster wordt standaard geleverd inclusief laadpomp, overstort, expansievat en droogkookbeveiliging, inclusief ontluchter en dompelbuis in RVS

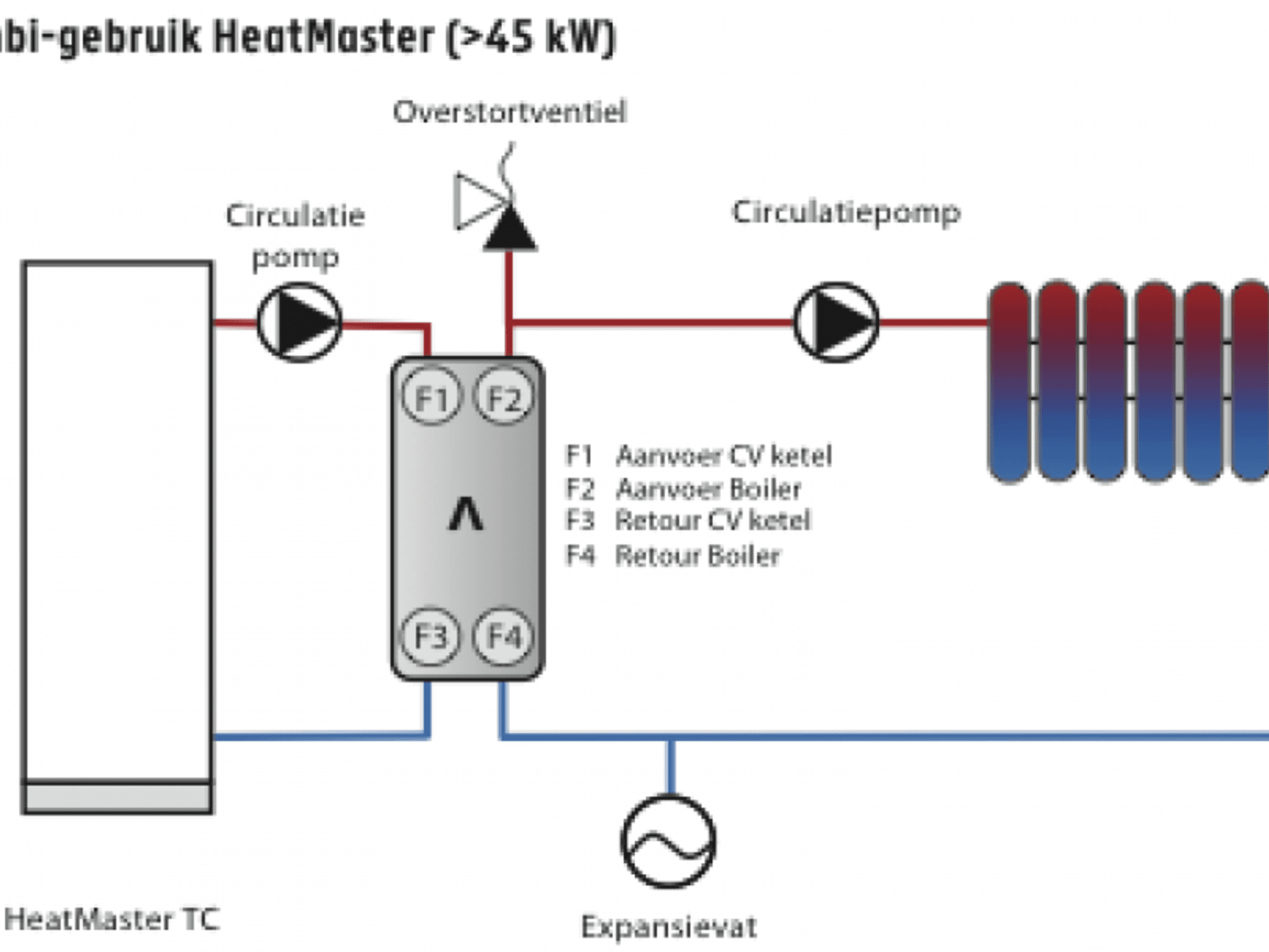

  • De HeatMaster bevat een primair circuit en kan dus ook zelfs  gebruikt worden als cv-ketel.
  • Anti-legionella met een opslagtemperatuur > 60°C

*Let op, dit toestel is alleen geschikt voor vervanging, industriële en maritieme toepassing

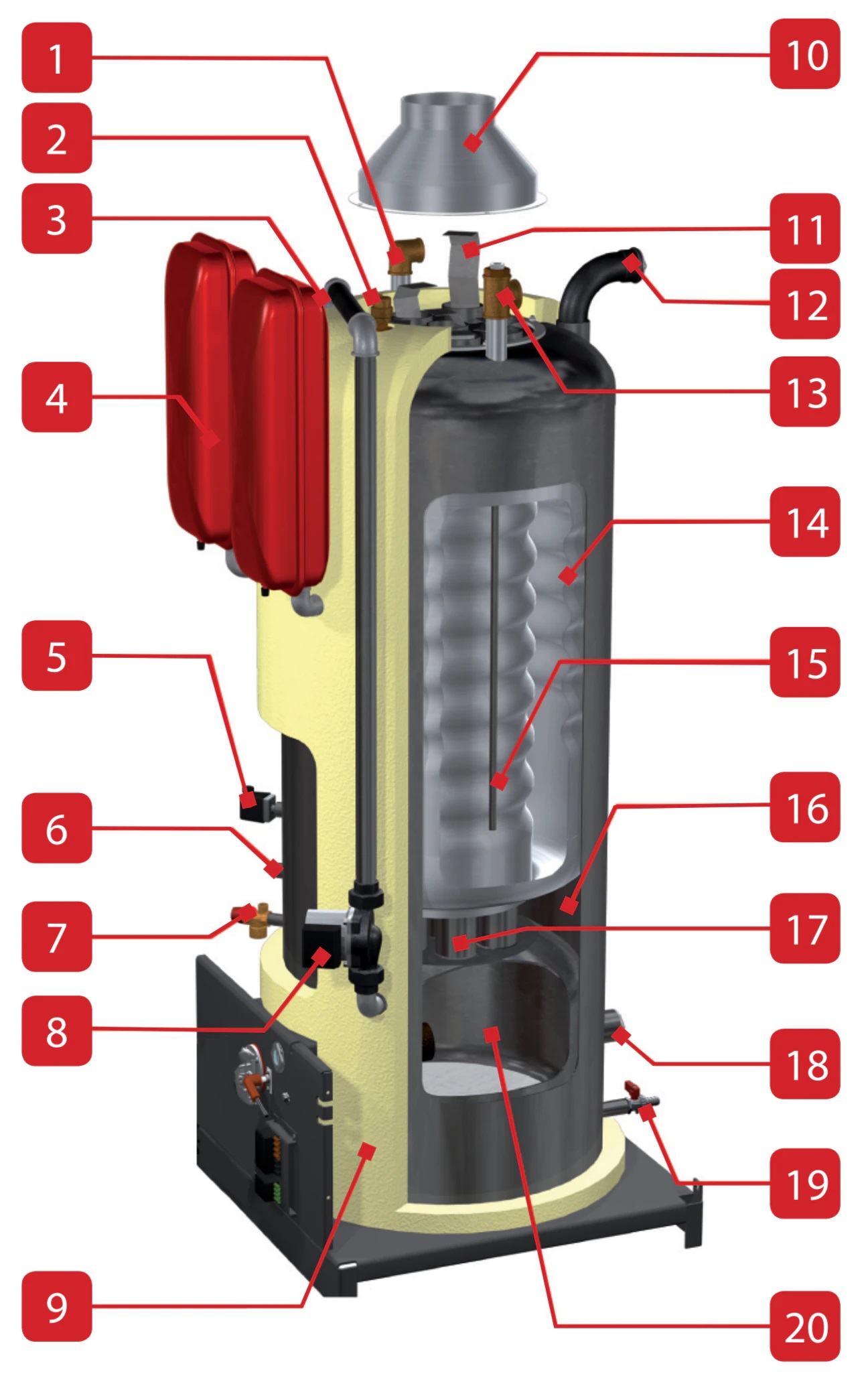

Legenda
1 Aanvoer koud water
2 Automatische ontluchter
3 Aquastaat
4 Expansievat primaire circuit (2*)
5 Waterdrukschakelaar
6 Voelerhuls thermo-manometer
7 Veiligheidsklep primaire circuit
8 HEP-laadpomp
9 Isolatie van hard polyurethaanschuim
10 Rookreductie met verticale uitgang
11 Turbulatoren
12 Aanvoer verwarmingscircuit
13 Anvoer sanitair warm water
14 Interne reservoir in roest vast staal
15 Voelerhuls in roest vast staal voor SWW voeler
16 Reservoir primaire circuit
17 Rookgasbuizen
18 Retour verwarming
19 Aflaatkraan
20 Verbrandingskamer
Type HeatMaster       70 N 100 N
Artikelnummer gas/olie       A1002070 A1002071
Eigenschappen
Brandstof       Gas/Olie Gas/olie
Max. belasting (input) - PCI       69,9 107 kW
Nom. vermogen (max.) (80/60 ºC)       62,9 96,3 kW
Capaciteit (totaal)       239 330 liter
Capaciteit (primair)       108 130 liter
Aansluiting - CV       6/4 (F) 6/4 (F) " Ø
Aansluiting sanitaire installatie       1M 1M " Ø
Drukverlies ketel bij ΔT = 20 ºC       46 83 mbar
Drukverlies rookgassen       0,6 1,4 mbar
Uitgang schoorsteen       150 150 mm
Leeg gewicht       270 320 kg
Max. bedrijfstemperatuur       90 90 ºC
Max. druk CV (primair)       3 3 bar
Max druk (sanitair)       10 10 bar
Voedingsspanning       230 230 V
Frequentie       50 50 Hz
Rookgasaansluiting       B23-B23P B23
Sanitaire prestaties
Piekdebiet bij 40 °C       646 905 liter/10 min
Piekdebiet 1ste uur bij 40 °C       2133 3172 liter/60 min
Continu debiet bij 40 °C       1835 2776 liter/uur
Piekdebiet bij 45 °C       543 777 liter/10 min
Piekdebiet 1ste uur bij 45 °C       1794 2680 liter/60 min
Continu debiet bij 45 °C       1573 2379 liter/uur
Piekdebiet bij 60 °C       346 514 liter/10 min
Piekdebiet 1ste uur bij 60 °C       1219 1813 liter/60 min
Continu debiet bij 60 °C       1067 1665 liter/uur
Herlaadtijd van 10 °C tot 60 °C       16 13 min



Toebehoren Artikelnummer HM 70 N   Artikelnummer HM 100 N
Gasbrander 00009410   00009420
Oliebrander 00009100   00009120



Downloads HeatMaster 70 - 100 N

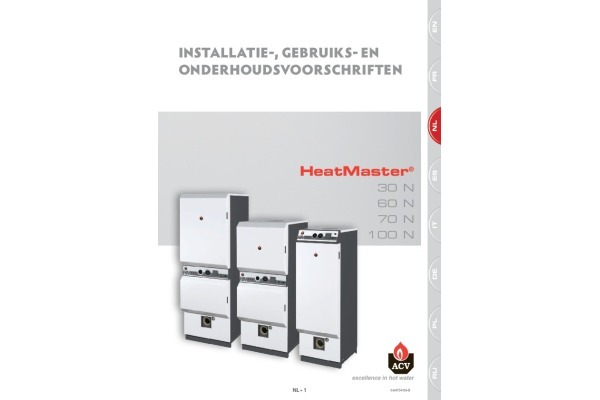

Handleiding HeatMaster 70-100N Download
Handleiding HeatMaster 70-100N

Stel ons een vraag over HeatMaster 70 - 100 N

Inoxcon is importeur van ACV producten, echter wij verzorgen niet de installatie en het onderhoud. Hiervoor kunt u contact opnemen met een erkende installateur.


Ook interessant voor u:
Wij hebben de volgende producten voor u geselecteerd
HeatMaster 200 N

HeatMaster 200 N

Gasboilers Bekijken

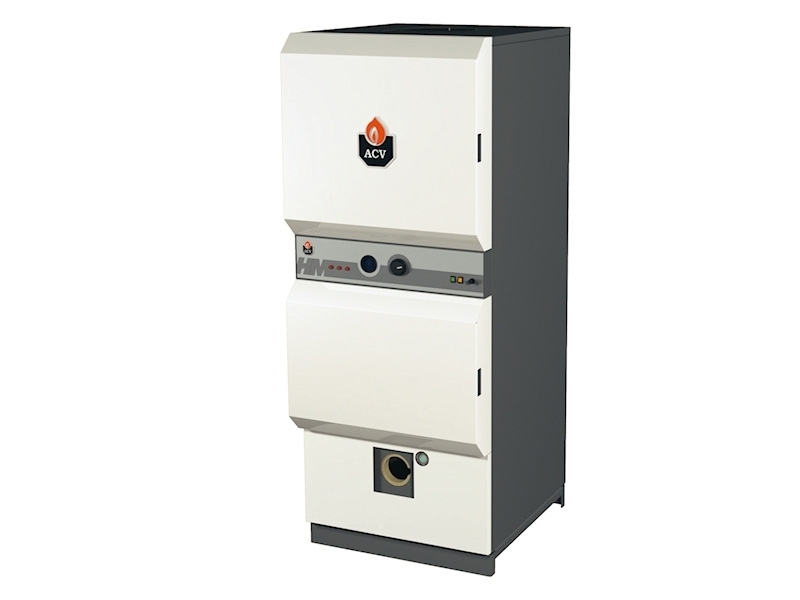

HeatMaster 201

HeatMaster 201

Gasboilers Bekijken

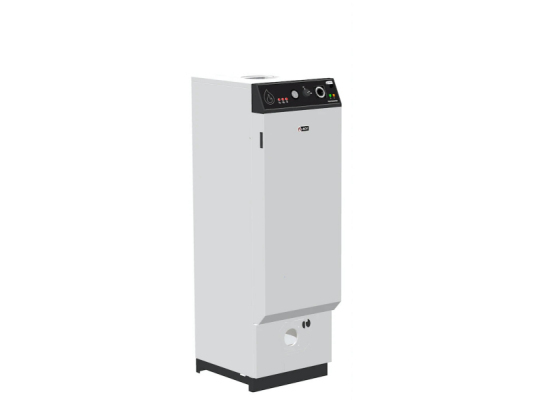

HeatMaster 60 N
