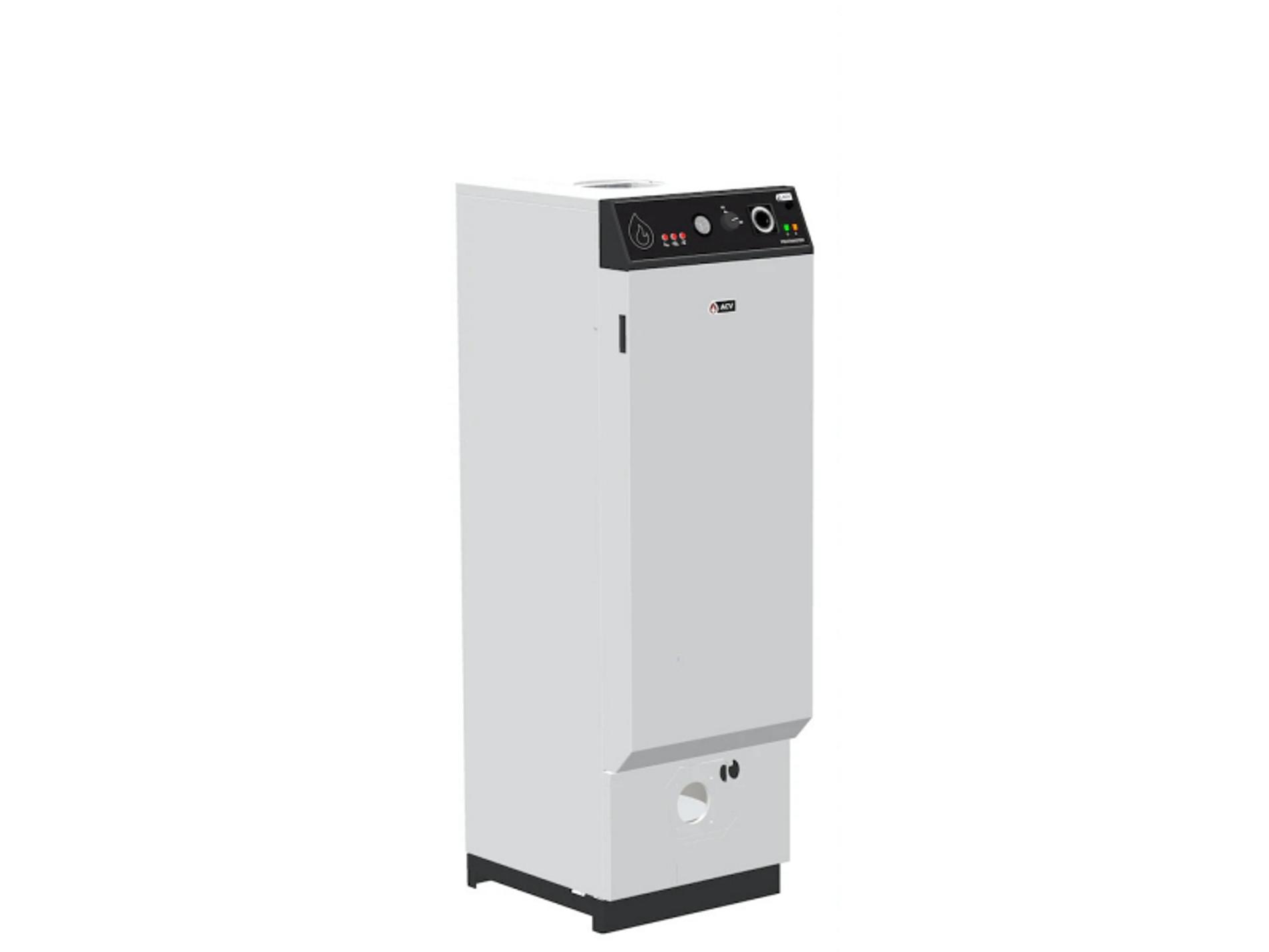

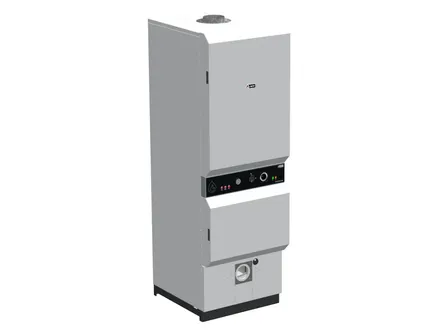

HeatMaster 60 N

Gasboilers met cv-combi mogelijkheid

Gasboiler in hoogwaardig roestvast staal met cv-combi
162 liter gasboiler met een vermogen van 63 kW
Hoog rendement (HR) en modulerend op zowel sanitair als cv
Voor vervanging, industriële en maritieme toepassing

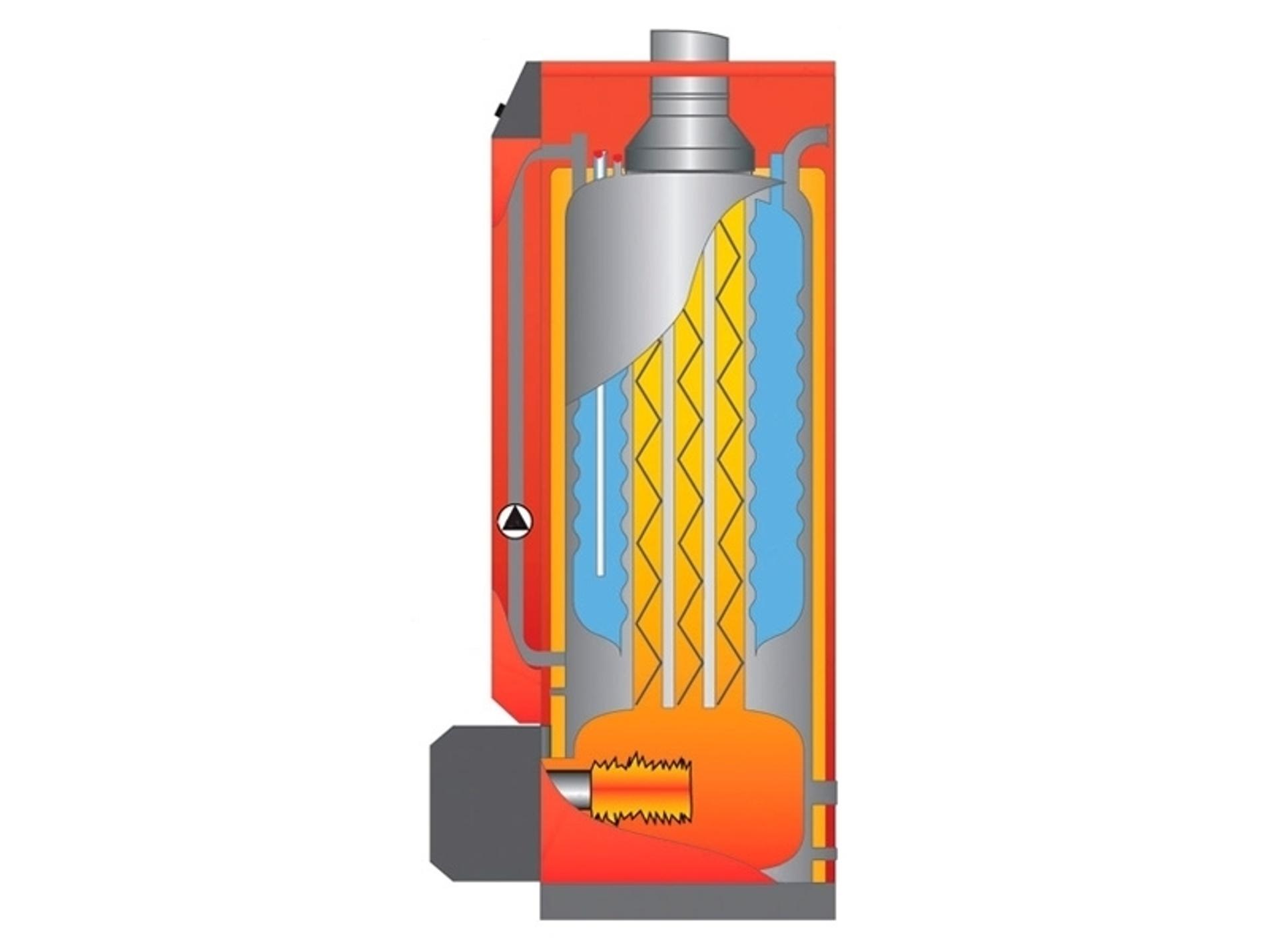

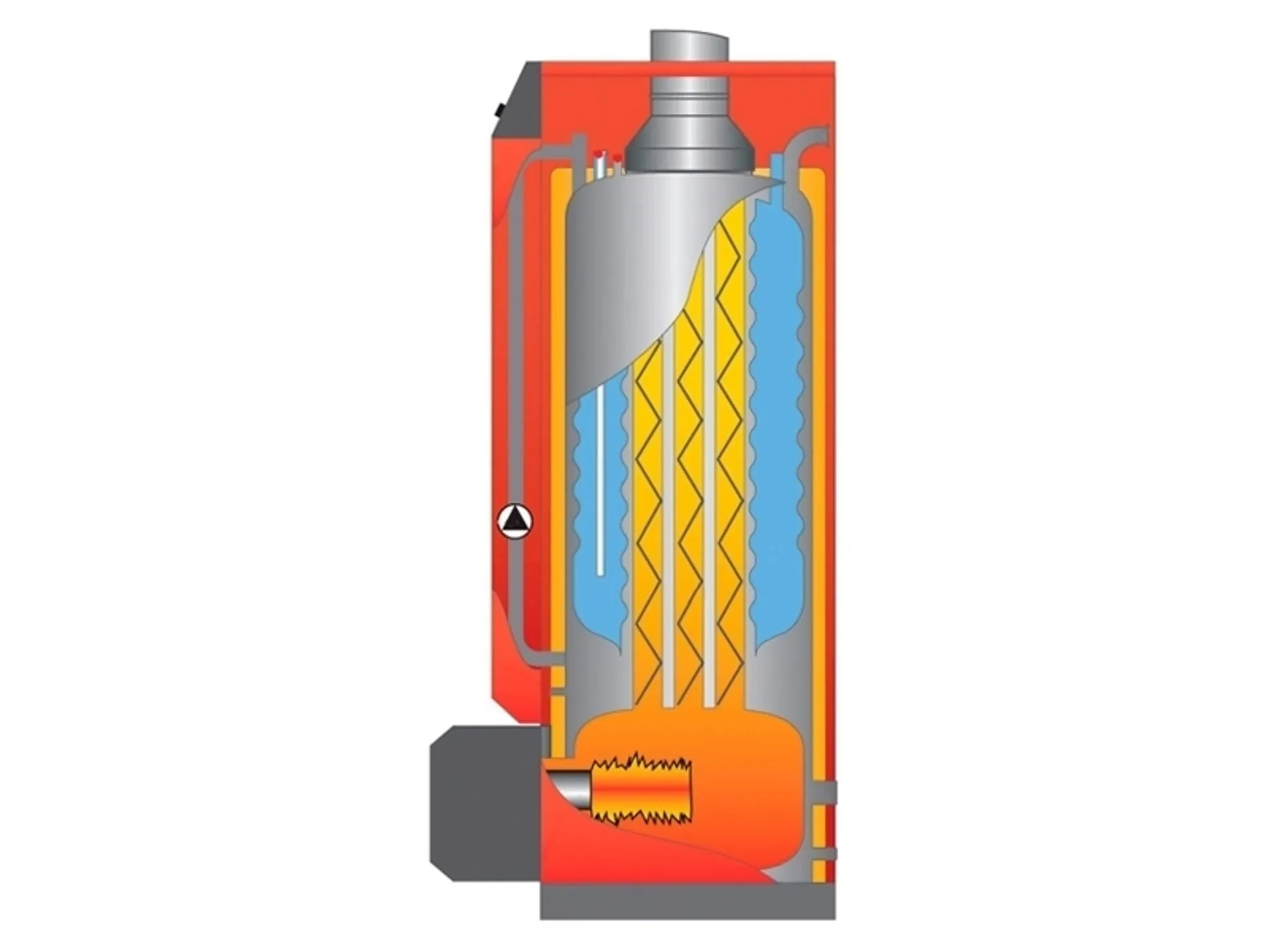

  • Gasboiler met cv-combi mogelijkheid in hoogwaardig roestvast staal volgens het unieke en efficiënte tank-in-tank principe
  • De HeatMaster 60N heeft Inhoud van 162 liter en een vermogen van 63 kW
  • Staande uitvoering
  • Alleen geschikt  voor vervanging, industriële en maritieme toepassing
  • Eenvoudig te plaatsen
  • Leverbaar met voorzet gas- of oliebrander brander
  • De HeatMaster is volledig geïsoleerd met hoogwaardig polyurethaanschuim afgewerkt met een moderne gelakte stalen mantel
  • Uitgevoerd met een volledig geïntegreerde bediening- en regelpaneel met hoofdschakelaar, tijdklok, veiligheid- en regelthermostaat, thermo-manometer, signalering droogkookbeveiliging en maximaal temperatuur
  • Deze HeatMaster wordt standaard geleverd Inclusief laadpomp, overstort, expansievat en droogkookbeveiliging, inclusief ontluchter en dompelbuis in RVS

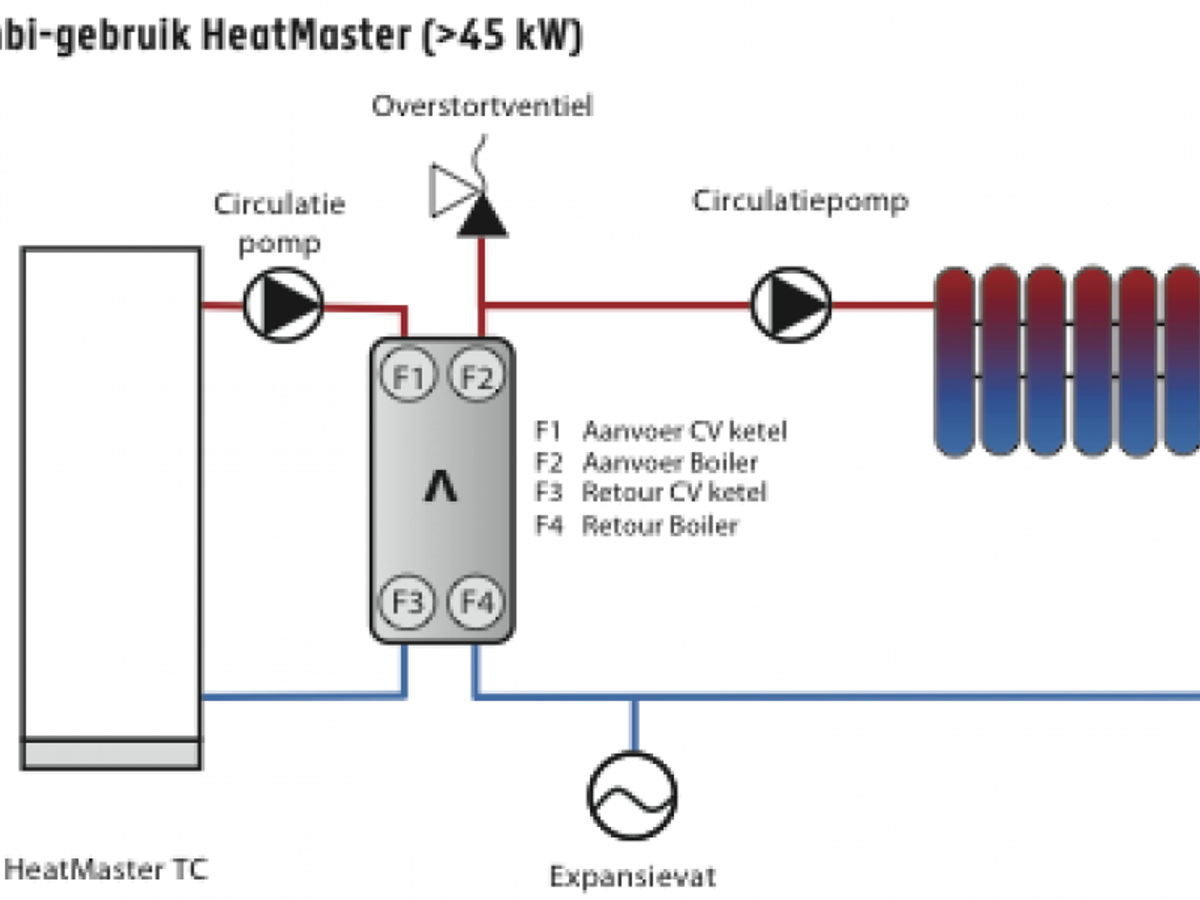

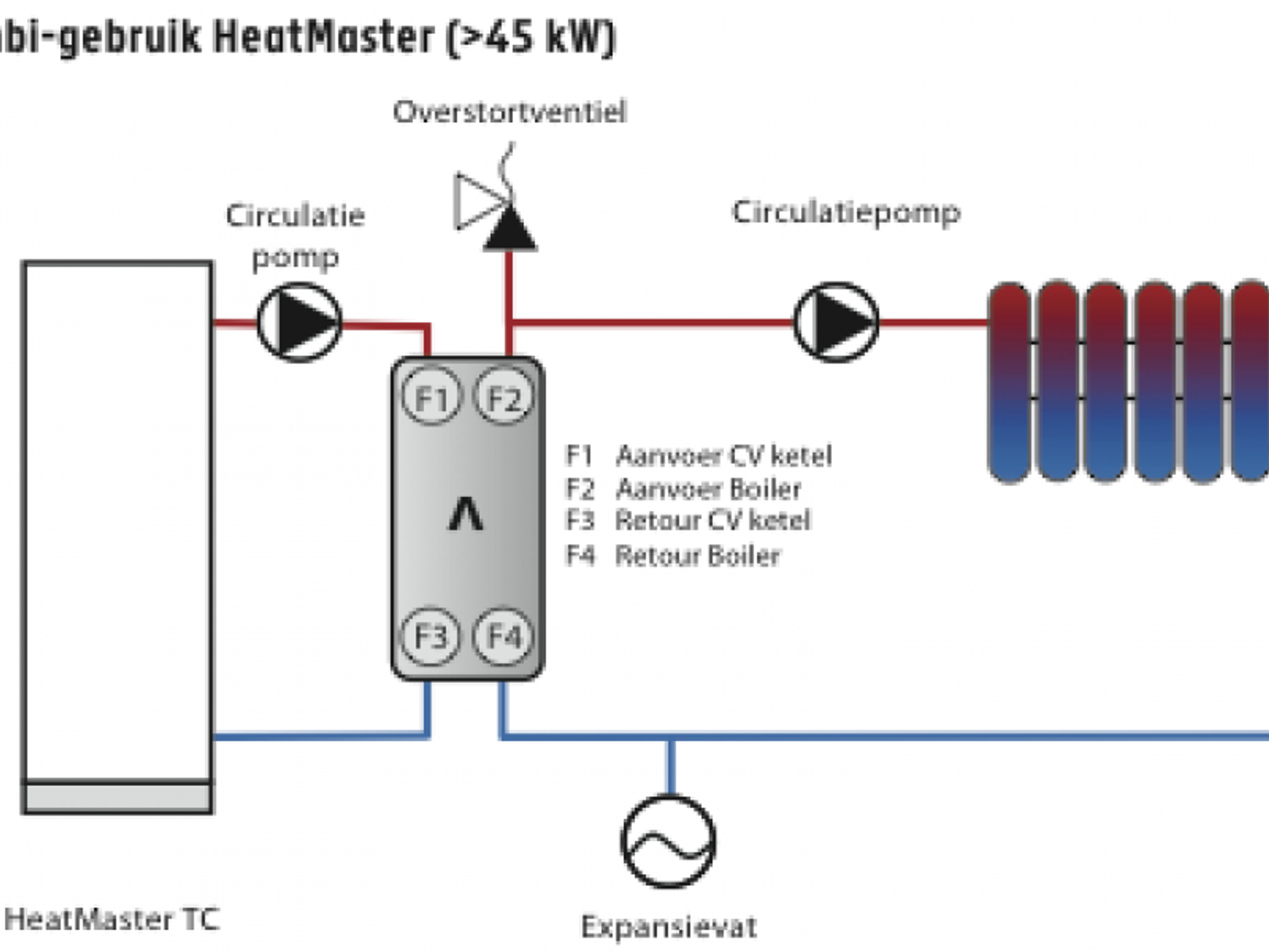

  • De HeatMaster bevat een primair circuit en kan dus ook zelfs gebruikt worden als cv-ketel.
  • Anti-legionella met een opslagtemperatuur > 60°C

*Let op, dit toestel is alleen geschikt voor vervanging, industriële en maritieme toepassing

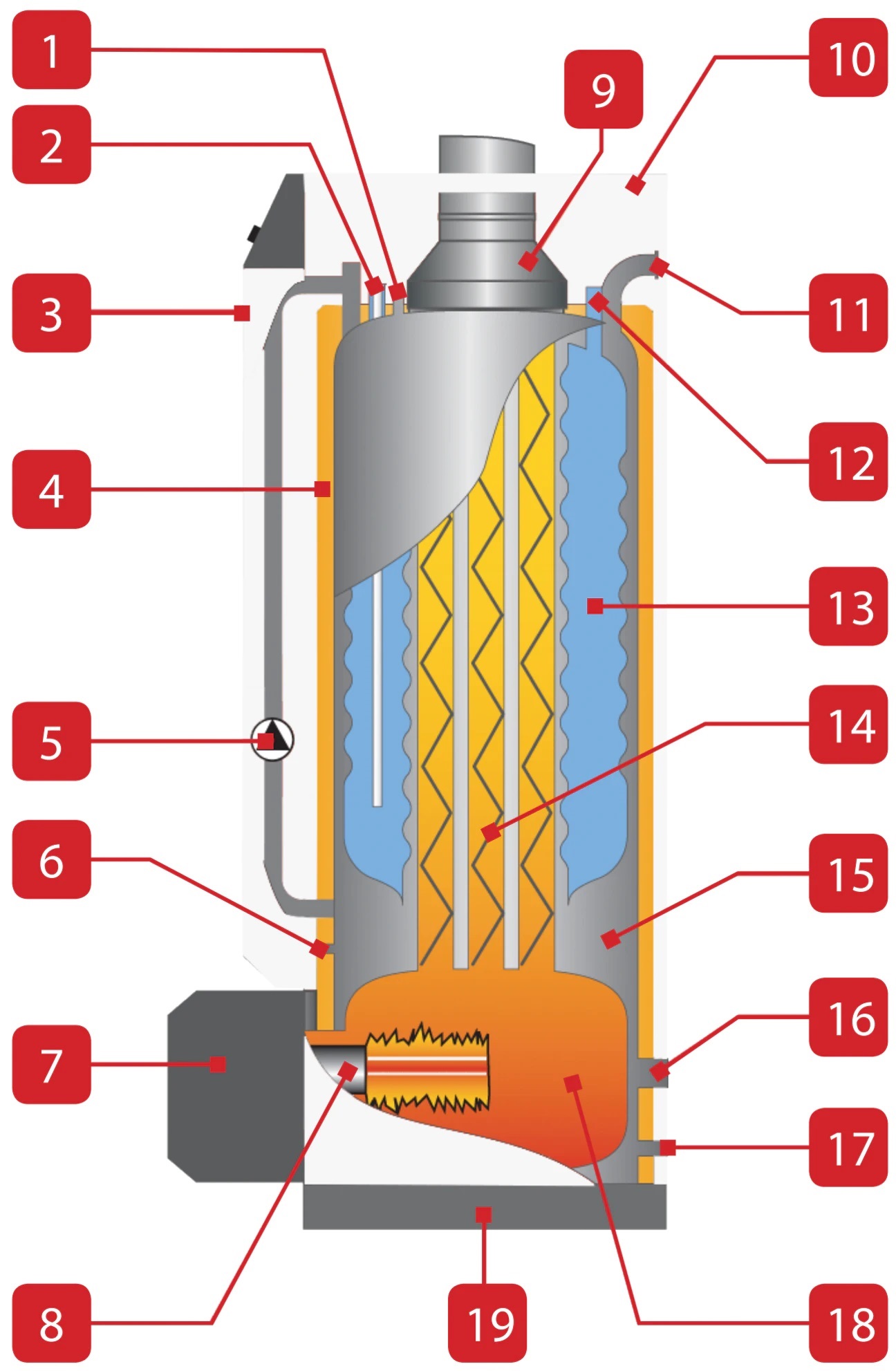

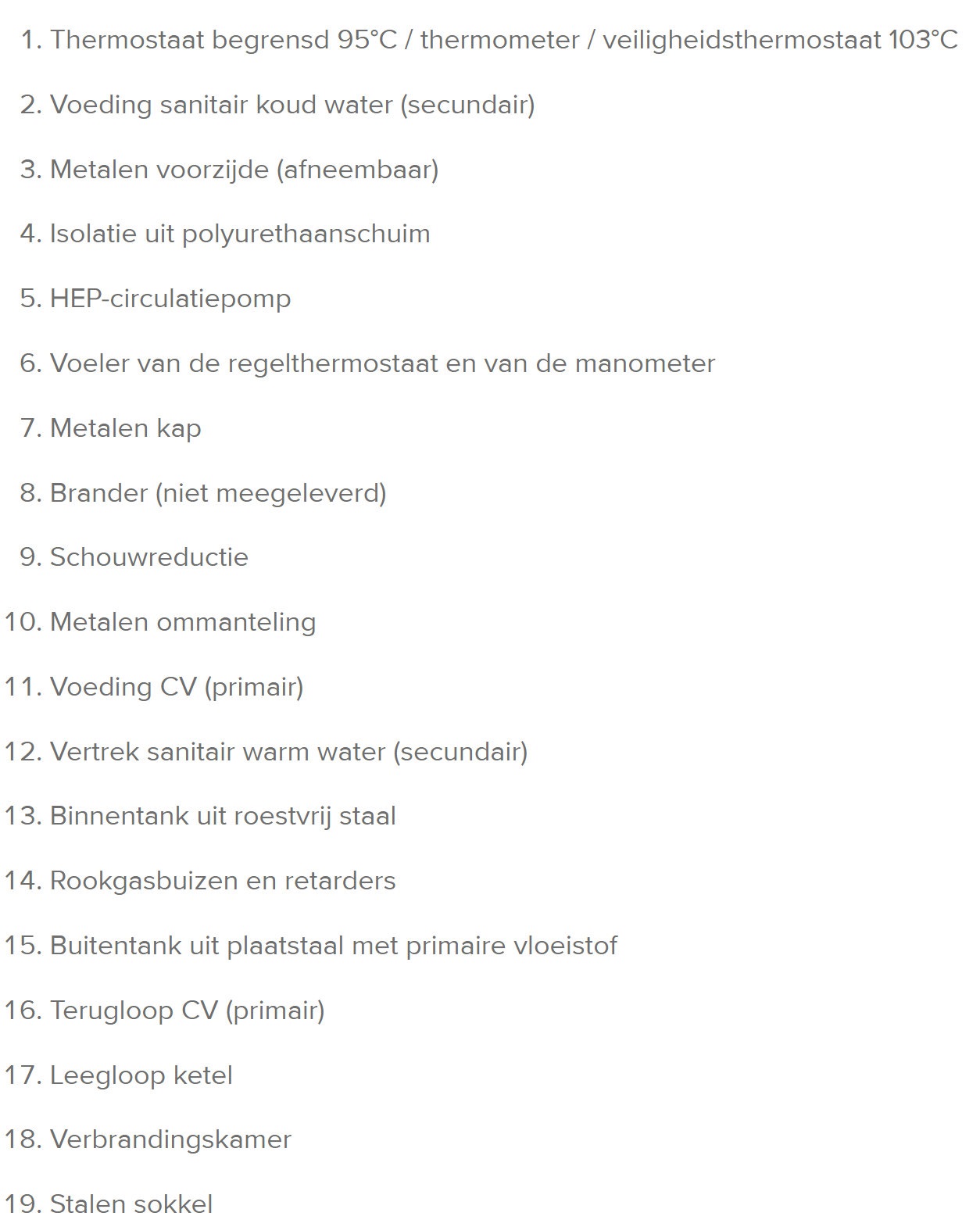

Legenda
1 Thermostaat begrensd 95°C / thermometer / veiligheidsthermostaat 103°C
2 Aanvoer sanitair koud water (secundair)
3 Metalen voorzijde (afneembaar)
4 Isolatie uit polyurethaanschuim
5 HEP-circulatiepomp
6 Voeler van de regelthermostaat en van de manometer
7 Metalen kap
8 Brander (niet meegeleverd)
9 Rookgasafvoer reductie
10 Metalen ommanteling
11 Aanvoer CV (primair)
12 Aanvoer sanitair warm water (secundair)
13 Binnentank uit hoogwaardig roest vast staal
14 Rookgasbuizen en retarders
15 Buitentank uit hoogwaardig plaatstaal met primaire circuit
16 Retour CV (primair)
17 Aftap ketel
18 Verbrandingskamer
19 Stalen sokkel
Type Heatmaster N HM 60N
Artikelnummer Gas/Olie A1002067
Eigenschappen
Brandstof gas/olie
Max. belasting (input) - PCI 69,9 kW
Nom. vermogen (max.) (80/60 ºC) 62,9 kW
Capaciteit (totaal) 162 liter
Capaciteit (primair) 82 liter
Aansluiting - CV 6/4 (F) " Ø
Aansluiting sanitaire installatie 3/4 (M) " Ø
Drukverlies ketel bij ΔT=20ºC 54 mbar
Drukverlies rookgassen 0,6 mbar
Uitgang schoorsteen 150 mm
Leeg gewicht 220 kg
Max. bedrijfstemperatuur 90 ºC
Max. druk CV (primair) 3 bar
Max druk (sanitair) 10 bar
Voedingsspanning 230/50 V/Hz
Rookgasaansluiting B23-B23P
Sanitaire prestaties
Piekdebiet bij 40 Cº 474 liter/10 min
Piekdebiet 1ste uur bij 40 Cº 1942 liter/60 min
Continu debiet bij 40 Cº 1835 liter/uur
Piekdebiet bij 45 Cº 378 liter/10 min
Piekdebiet 1ste uur bij 45 Cº 1656 liter/60 min
Continu debiet bij 45 Cº 1573 liter/uur
Piekdebiet bij 60 Cº 245 liter/10 min
Piekdebiet 1ste uur bij 60 Cº 1106 liter/60 min
Continu debiet bij 60 Cº 1101 liter/uur
Herlaadtijd van 10 °C tot 60 °C 9 min



Toebehoren Artikelnummer
Oliebrander t.b.v. Heatmaster 60N 00009100
Gasbrander t.b.v. Heatmaster 60N 00009410



Downloads HeatMaster 60 N

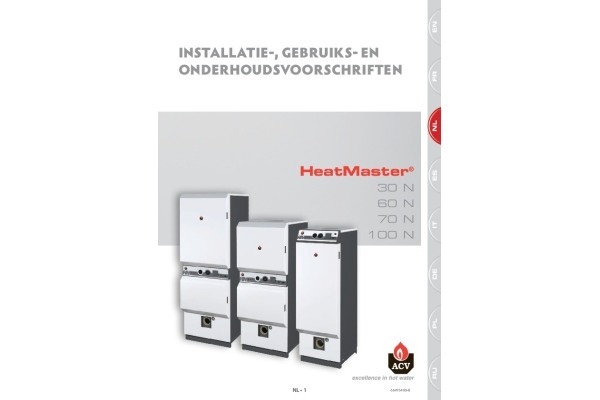

Handleiding HeatMaster 60N Download
Handleiding HeatMaster 60N
