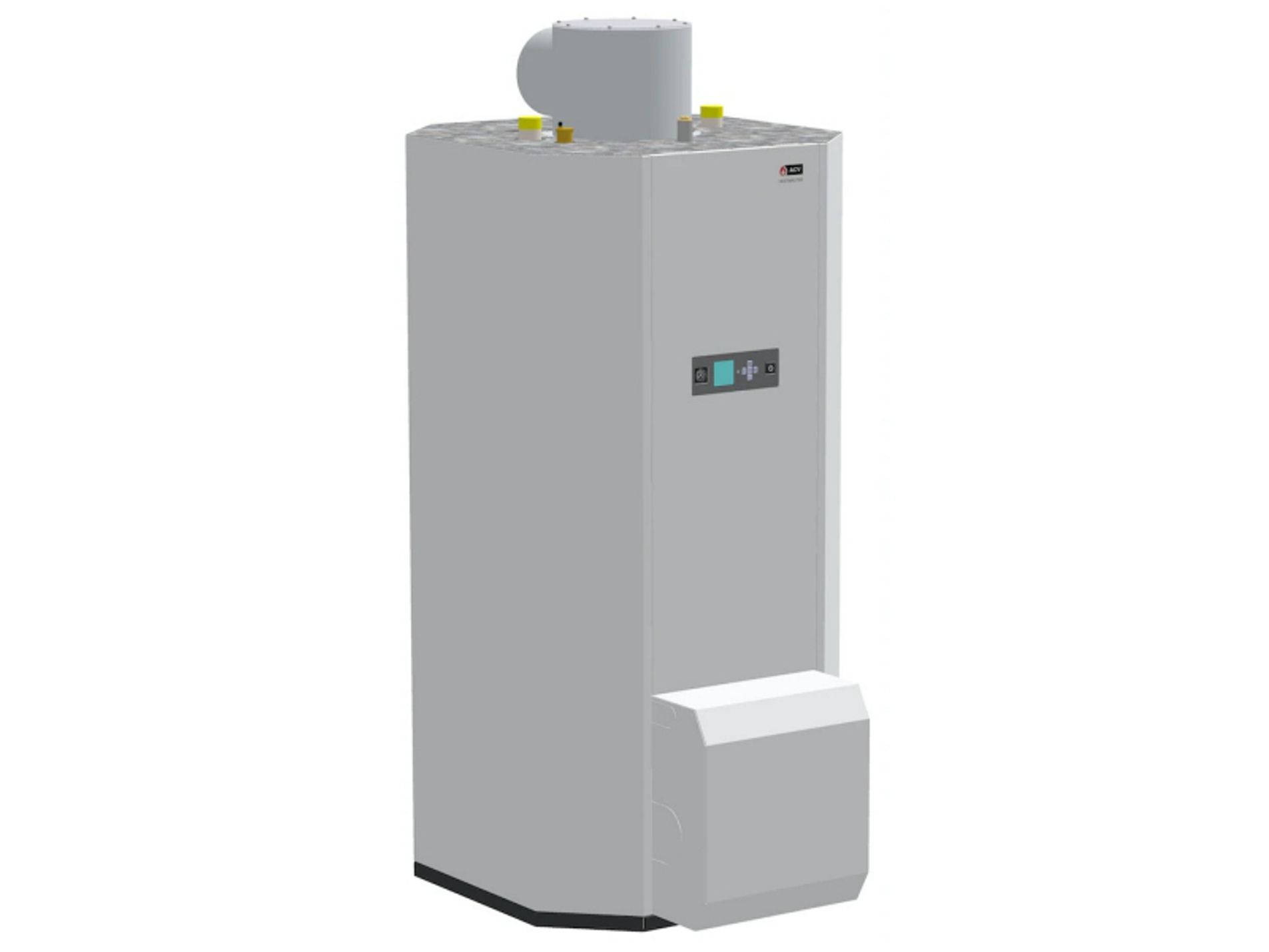

HeatMaster 201

Gasboilers

Gasboiler in hoogwaardig roestvast staal met cv-combi
641 liter gasboiler met een vermogen van 220 kW
Modulerende premix brander, modulatiebereik 58,4 - 220 kW
Voor vervanging, industriële en maritieme toepassing

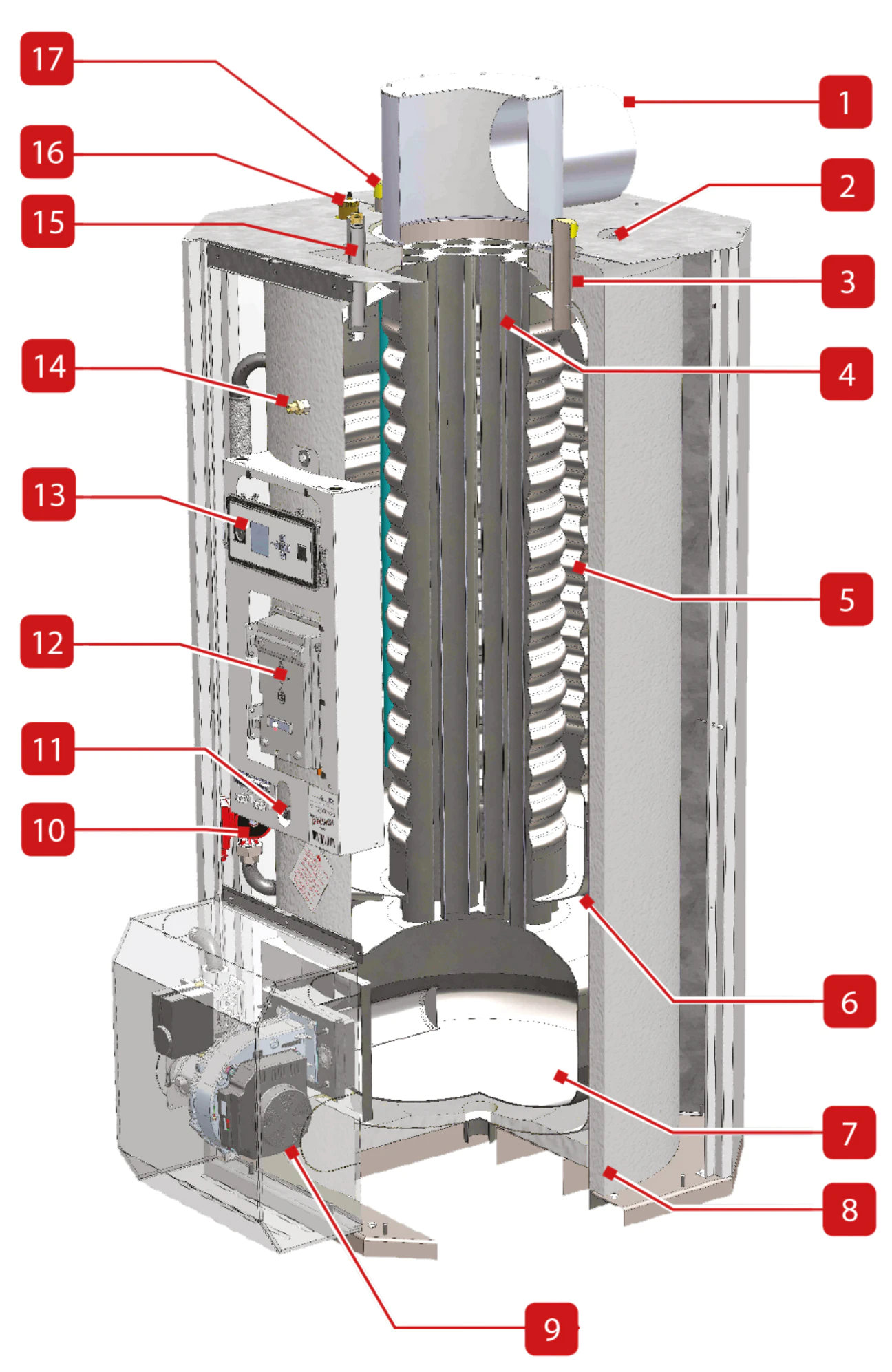

  • Gasboiler met cv-combi mogelijkheid in hoogwaardig roestvast staal volgens het unieke en efficiënte tank-in-tank principe
  • De HeatMaster 201 heeft inhoud van 641 liter en een vermogen van 220 kW
  • Staande uitvoering
  • Alleen geschikt voor vervanging, industriële en maritieme toepassing
  • Eenvoudig te plaatsen
  • Modulerende premix brander BG 2000 M/201 met modulatiebereik van 58,4 - 220 kW met stille start en ecologische werking
  • De HeatMaster is volledig geïsoleerd met hoogwaardige Neopor isolatie en afgewerkt met een moderne gelakte stalen mantel
  • Uitgevoerd met een volledig geïntegreerde bediening- en regelpaneel met hoofdschakelaar, veiligheid- en regelthermostaat, thermo-manometer, signalering droogkookbeveiliging en maximaal temperatuur
  • Deze HeatMaster wordt standaard geleverd inclusief laadpomp, overstort, expansievaten en droogkookbeveiliging, inclusief ontluchter en dompelbuis in RVS
  • De HeatMaster 201 is gekeurd voor de aansluitingen B23 - C53

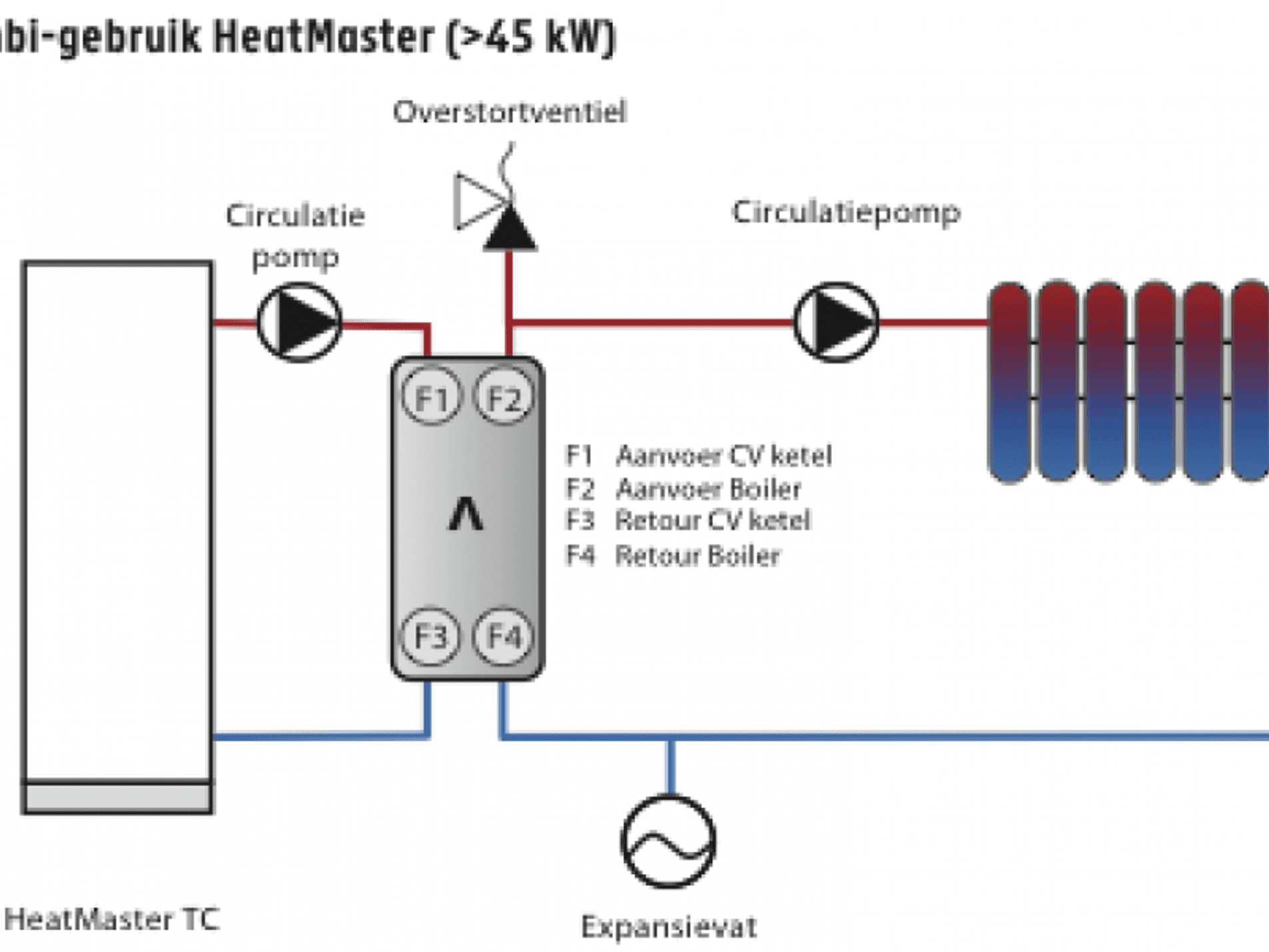

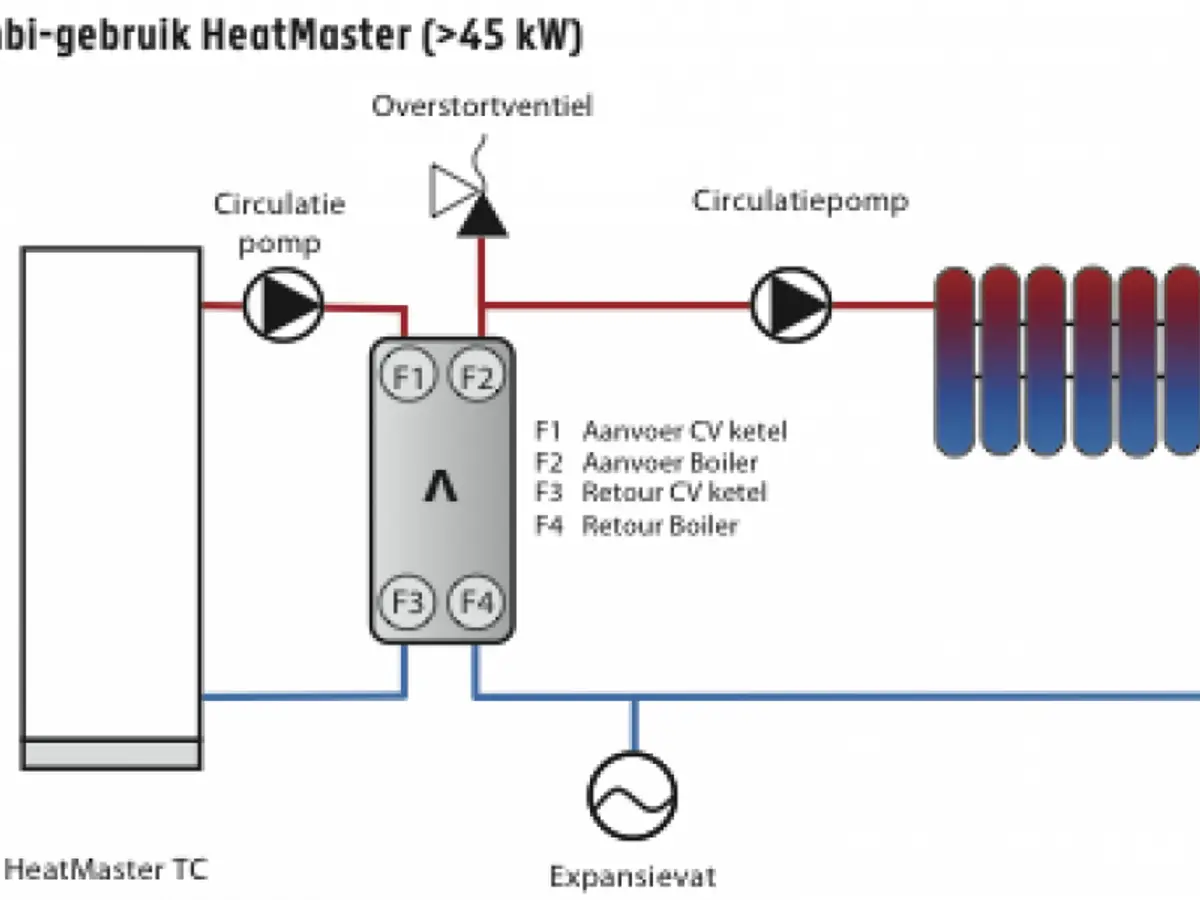

  • De HeatMaster bevat een primair circuit en kan dus ook zelfs gebruikt worden als cv-ketel
  • Anti-legionella met een opslagtemperatuur > 60°C

*Let op, dit toestel is alleen geschikt voor vervanging, industriële en maritieme toepassing



Type Heatmaster      HM 201
Artikelnummer      A1004779
Brandstof     aardgas
Constructiekenmerken     HM 201
Inhoud  liter   641
Capaciteit (primair) liter   241
Capaciteit (sanitair warm water) liter   400
Rookgasafvoer aansluiting Ø mm   250
Aansluiting cv (primair) Ø"   2 (F)
Aansluiting sanitaire installatie Ø"   2 (M)
Aansluiting gas Ø"   1 (F)
Aansluiting veiligheidsklep Ø"   1 (M)
Maximale bedrijfstemperatuur °C   90
Maximale bedrijfsdruk cv (primair) bar   3
Maximale bedrijfsdruk sanitair warm wamter bar   8,6
Drukverlies ketel bij ΔT = 20ºC mbar   240
Leeg gewicht kg   660
Verwarming karakteristieken     201
Opwarmtijd van 10 tot 80ºC (ketel) min   25
Opwarmtijd van 10 tot 90ºC min   44
Verbranding     HM 201
Maximale belasting (input) - PCI kW   244,4
Maximale belasting OVW (prated) kW   220
Efficiency bij 30% deellast (EN15502-1) %   94
Rendement bij maximaal vermogen (80/60ºC) %   91
Massadebiet van de verbrandingsproducten (gas) kg/h   394
Nox gewogen (GCV) (EN15502) mg/kWh   47,7
NOx klasse (EN15502)     5
Nuttig maximaal vermogen (P4) (80/60ºC) kW   198
Nuttig maximaal vermogen min (80/60ºC) kW   56,4
Sanitaire prestaties     HM 201
Piekdebiet bij 40ºC L/10'   1745
Piekdebiet 1ste uur bij 40ºC L/60'   6690
Continue debiet bij 40ºC L/h   6117
Piekdebiet bij 45Cº L/10'   1489
Piekdebiet 1ste uur bij 45Cº L/60'   5667
Continu debiet bij 45Cº L/h   5039
Piekdebiet bij 60Cº L/10'   971
Piekdebiet 1ste uur bij 60Cº L/60'   3534
Continu debiet bij 60Cº L/h   2914
Elektrische karakteristieken     HM 201
Voedingsspanning V   230
Frequentie Hz   50
Beveiliging IP     30
Elektrisch verbruik W   730
Elektrisch stroom A   3,2
Eco Design Fields     HM 201
Energie-efficiëntie voor ruimteverwarming (35ºC) %   81,3

Werkingsregime:

  • Verwarmingsvloeistof: 92ºC
  • Koud water: 10ºC
  • Hoge temperatuur van SWW: tot 92ºC



Toebehoren
Artikelnummer Omschrijving
950003 Kamerthemostaat RC 40. On/Off, digitale klok, 7 dagen programma, 4 programmawissels per dag. AA batterijen
A1007492 Buitenvoeler NTC 12k. ohm
507F3019 Rookgasreductie met verticale afvoer



Downloads HeatMaster 201

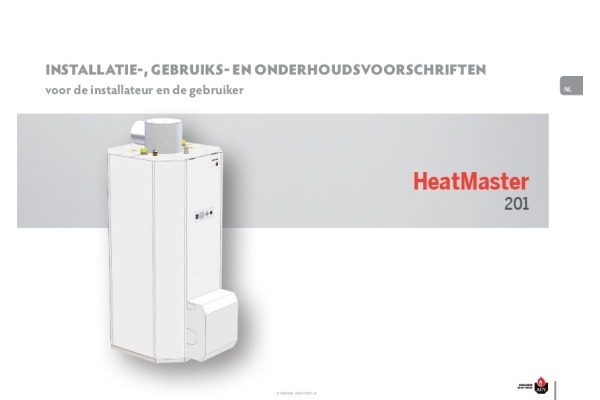

Handleiding HeatMaster 201 (V17) Download
Handleiding HeatMaster 201 (V17)

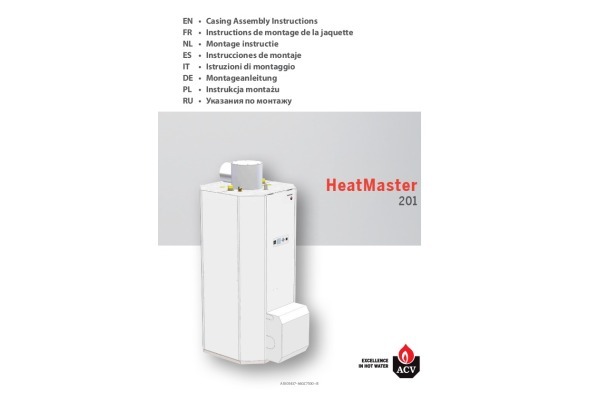

Handleiding HeatMaster 201 Behuizing (V17) Download
Handleiding HeatMaster 201 Behuizing (V17)

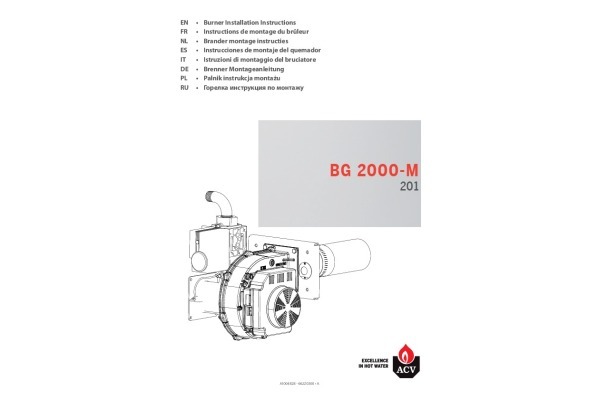

Handleiding HeatMaster 201 Brander (V17) Download
Handleiding HeatMaster 201 Brander (V17)

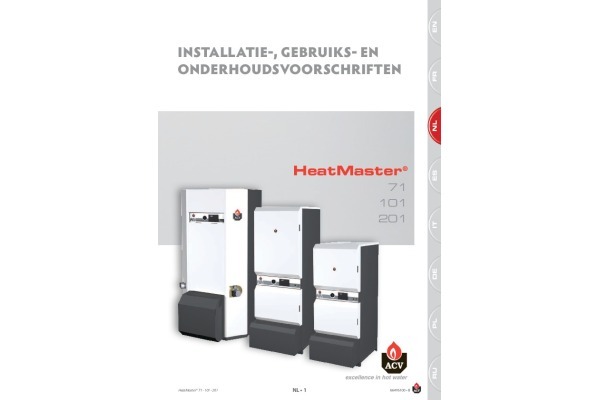

Handleiding HeatMaster 201 (V13) Download
Handleiding HeatMaster 201 (V13)
