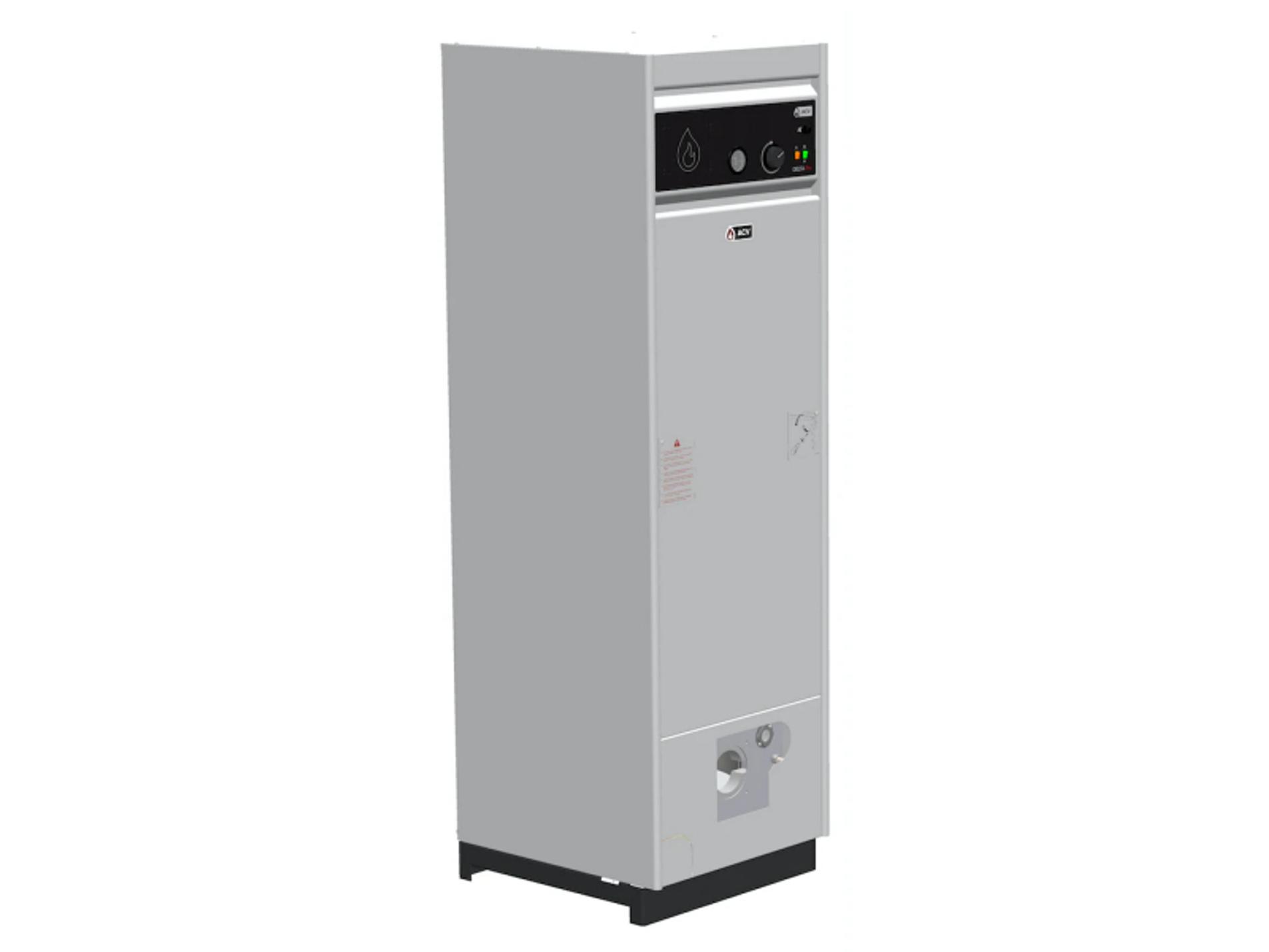

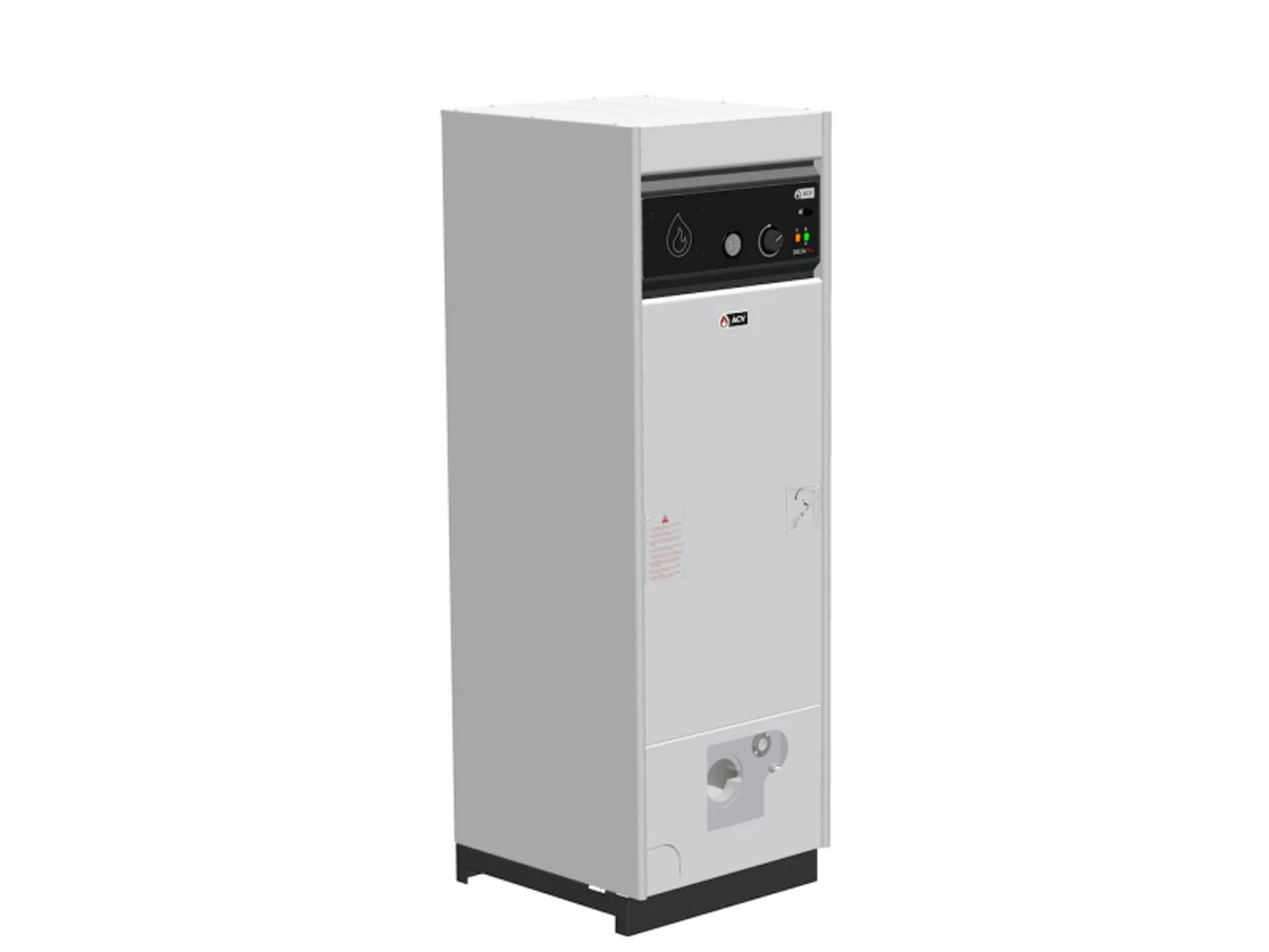

Delta Pro S 25 - 45 - 55
Vragen? Bel: 030 - 686 51 08 of stuur een bericht Bekijk onze referenties
Omschrijving

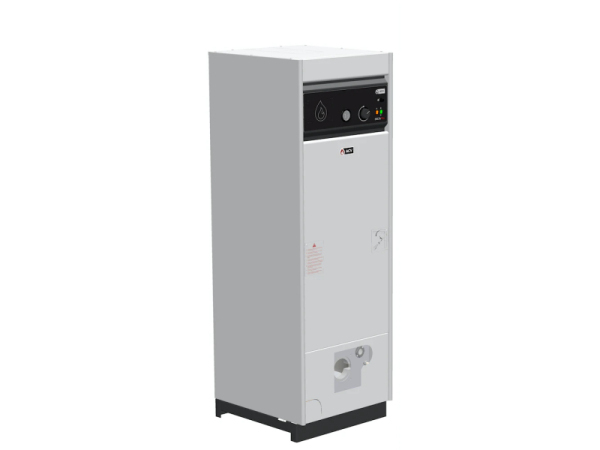

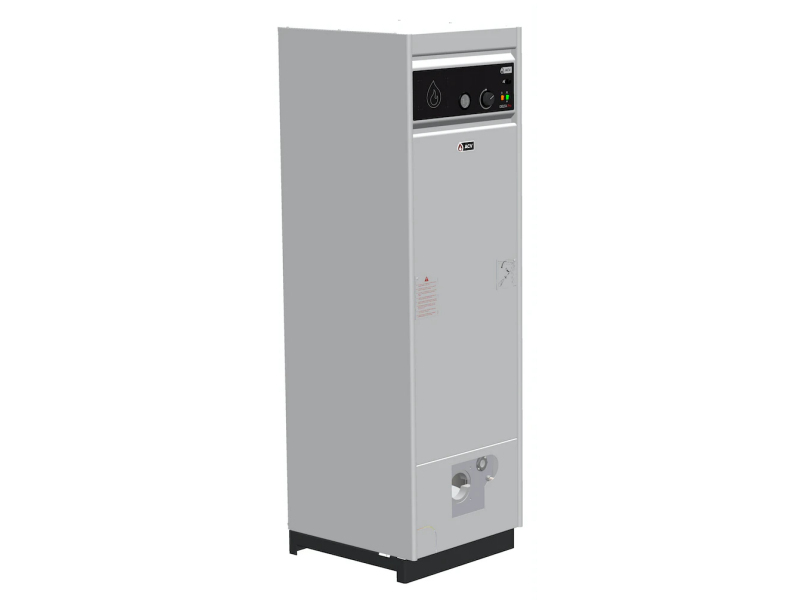

Delta Pro S 25 - 45 - 55 Omschrijving
- Verwarmingsketels met geïntegreerde boiler uitgevoerd in hoogwaardig RVS
- Unieke en gepatenteerde tank-in- tank principe
- Nominaal vermogen 26 - 61 kW
- Inhoud van 128 - 158 liter
- Boiler van hoogwaardig roestvast staal
- Staande uitvoering
- Watergekoelde verbrandingskamer
- Rookgaskanalen in hoogwaardig staal met een diameter van 64 mm inclusief retarders in speciaal staal voor verhoging van het rendement
- Geschikt voor aardgas, propaan of olie.
- Isolatie van hoogwaardig polyurethaanschuim afgewerkt met een gelakte stalen mantel
- Geïntegreerde regeling
- Inclusief veiligheidsklep
- Inclusief ontluchter en dompelbuis in RVS
*Let op, dit toestel is alleen geschikt voor vervanging, industriële en maritieme toepassing

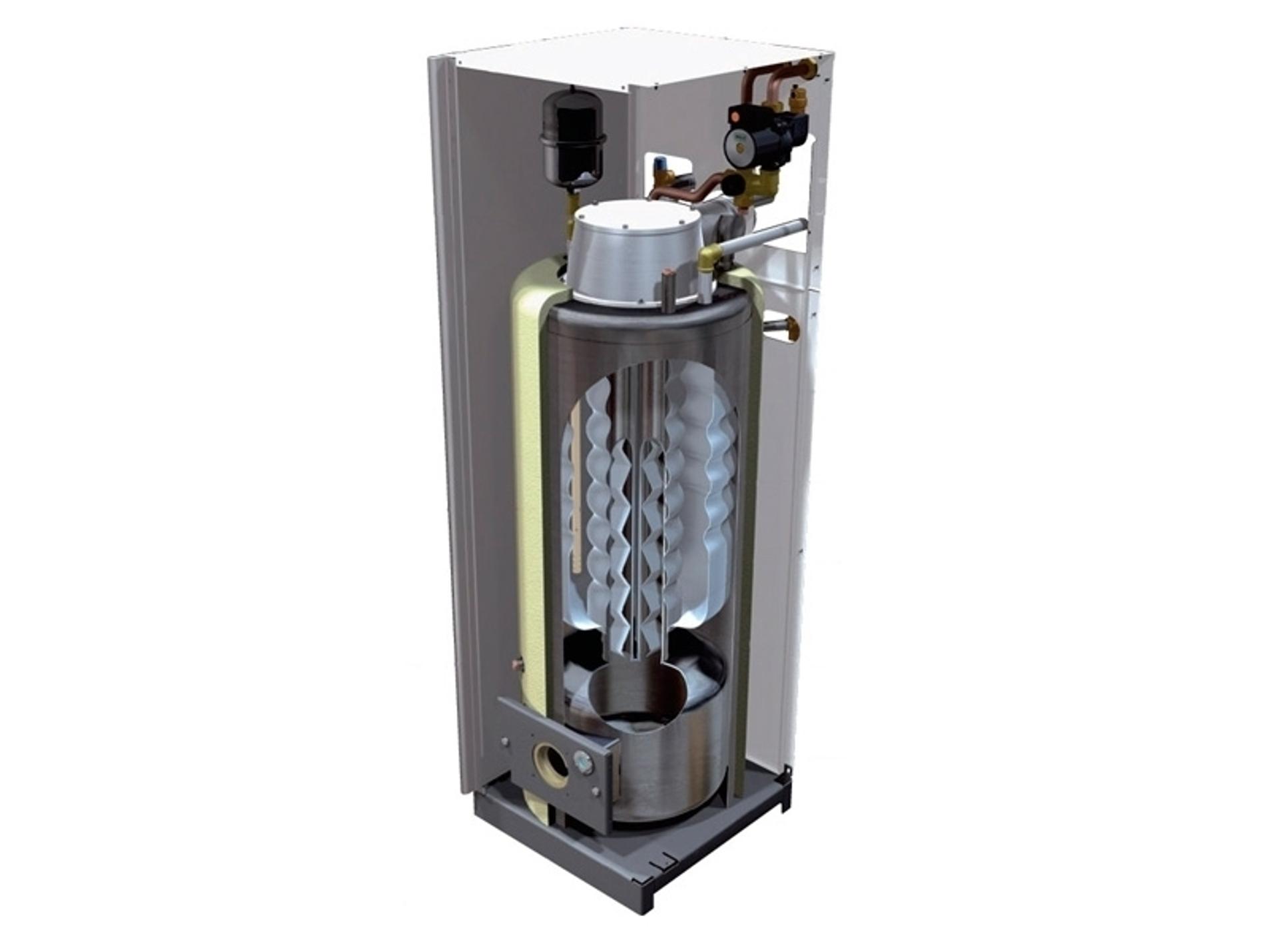

Doorsnede

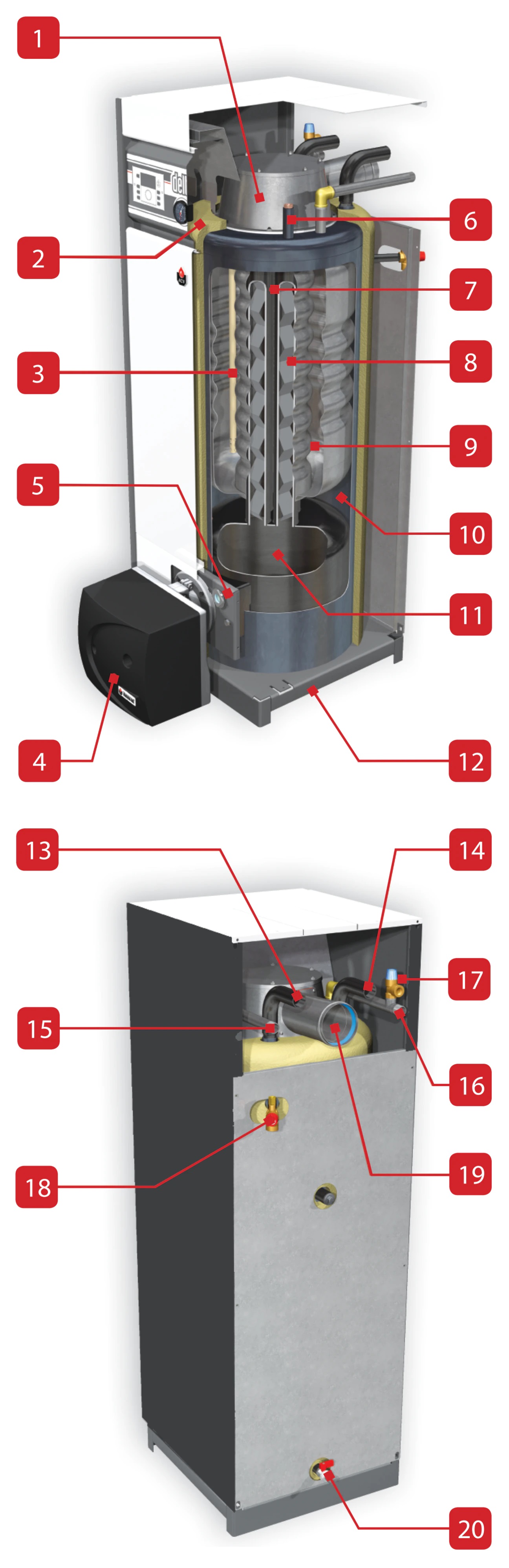

Delta Pro S 25 - 45 - 55 Doorsnede
.png)

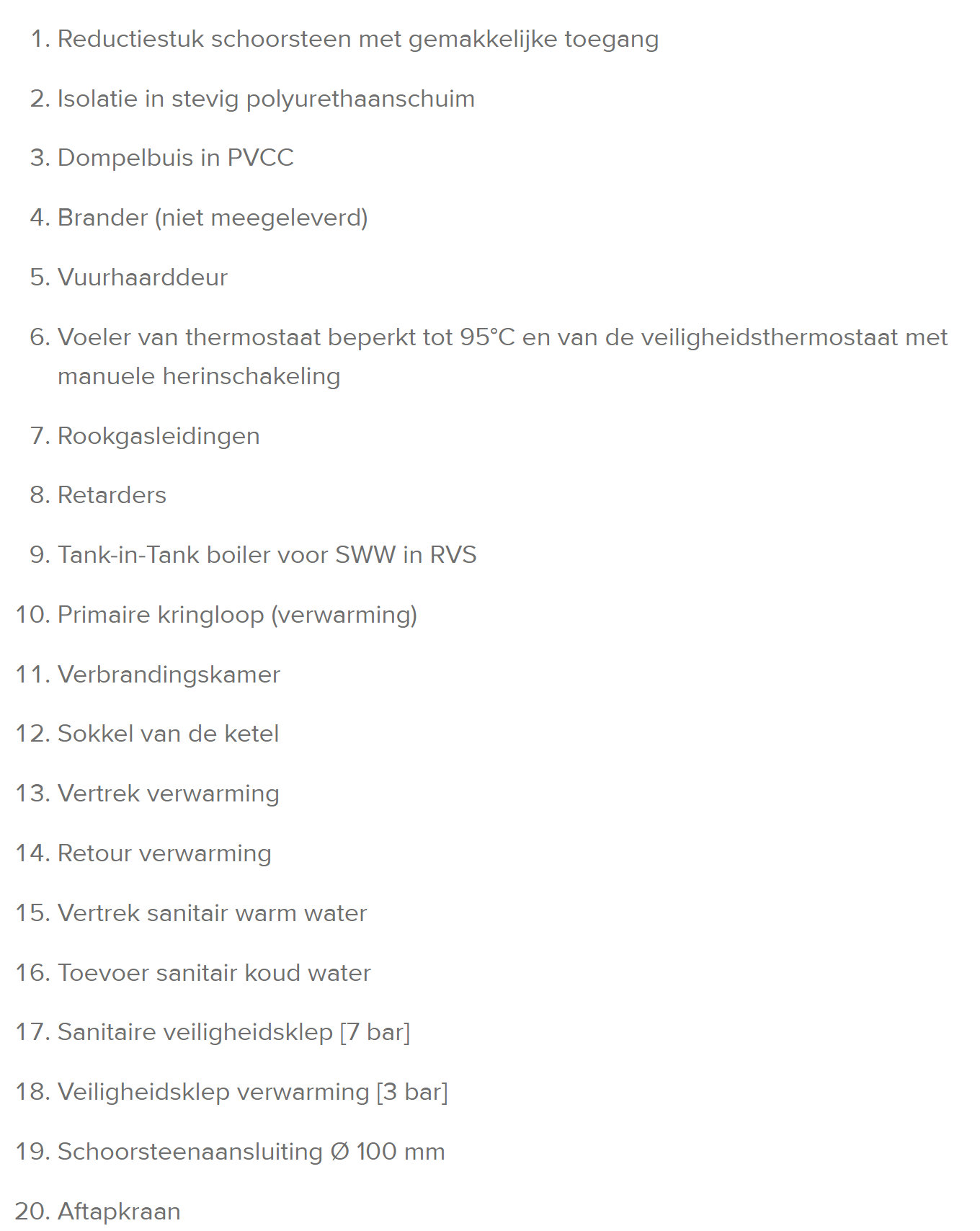

| Legenda | |
| 1 | Reductiestuk schoorsteen met gemakkelijke toegang |
| 2 | Isolatie in stevig polyurethaanschuim |
| 3 | Dompelbuis in PVCc |
| 4 | Brander (niet meegeleverd) |
| 5 | Vuurhaarddeur |
| 6 | Voeler van thermostaat beperkt tot 95 °C |
| 7 | Rookgasleidingen |
| 8 | Retarders |
| 9 | Boiler voor SWW tank-in-tank in roest vast staal |
| 10 | Primaire circuit (verwarming) |
| 11 | Verbrandingskamer |
| 12 | Sokkel van de ketel |
| 13 | Aanvoer verwarming |
| 14 | Retour verwarming |
| 15 | Aanvoer sanitair warm water |
| 16 | Retour sanitair koud water |
| 17 | Sanitaire veiligheidsklep (7 bar) |
| 18 | Veiligheidsklep verwarming (3 bar) |
| 19 | Schoorsteenaansluiting Ø 100 mm |
| 20 | Aftapkraan |
Specificaties
Delta Pro S 25 - 45 - 55 Specificaties
| Type Delta Pro | 25 S | 45 S | 55 S | |||
| Artikelnummer | 04633201 | 04633301 | 04633401 | |||
| Artikelnummer oliebrander | 00008600 | 00008601 | 00009100 | |||
| Eigenschappen | ||||||
| Maximale belasting (input) - PCI | 28,3 | 49,3 | 58,7 | kW | ||
| Nominaal vermogen (max.) (80/60 °C) | 26 | 44,3 | 53,9 | kW | ||
| Rendement (max. vermogen) (80/60 °C) | 91,9 | 89,8 | 91,8 | % | ||
| Capaciteit (totaal) | 158 | 127,5 | 151 | liter | ||
| Capaciteit (primair) | 83 | 62,5 | 68 | liter | ||
| Aansluiting - cv | 1(F) | 1(F) | 1(F) | " Ø | ||
| Aansluiting sanitaire installatie | 3/4 (M) | 3/4 (M) | 3/4 (M) | " Ø | ||
| Drukverlies ketel bij ΔT = 20 °C | 15 | 25 | 37 | mbar | ||
| Rookgasafvoer | 100 | 100 | 100 | Ø mm | ||
| Leeg gewicht | 145 | 168 | 200 | kg | ||
| Maximale bedrijfstemperatuur | 90 | 90 | 90 | °C | ||
| Maximale druk cv (primair) | 3 | 3 | 3 | bar | ||
| Maximale druk (sanitair) | 10 | 10 | 10 | bar | ||
| Sanitaire prestaties | ||||||
| Piekdebiet bij 40 °C | 268 | 316 | 362 | liter/10 min | ||
| Piekdebiet 1ste uur bij 40 °C | 806 | 1284 | 1533 | liter/60 min | ||
| Continu debiet bij 40 °C | 645 | 1161 | 1405 | liter/uur | ||

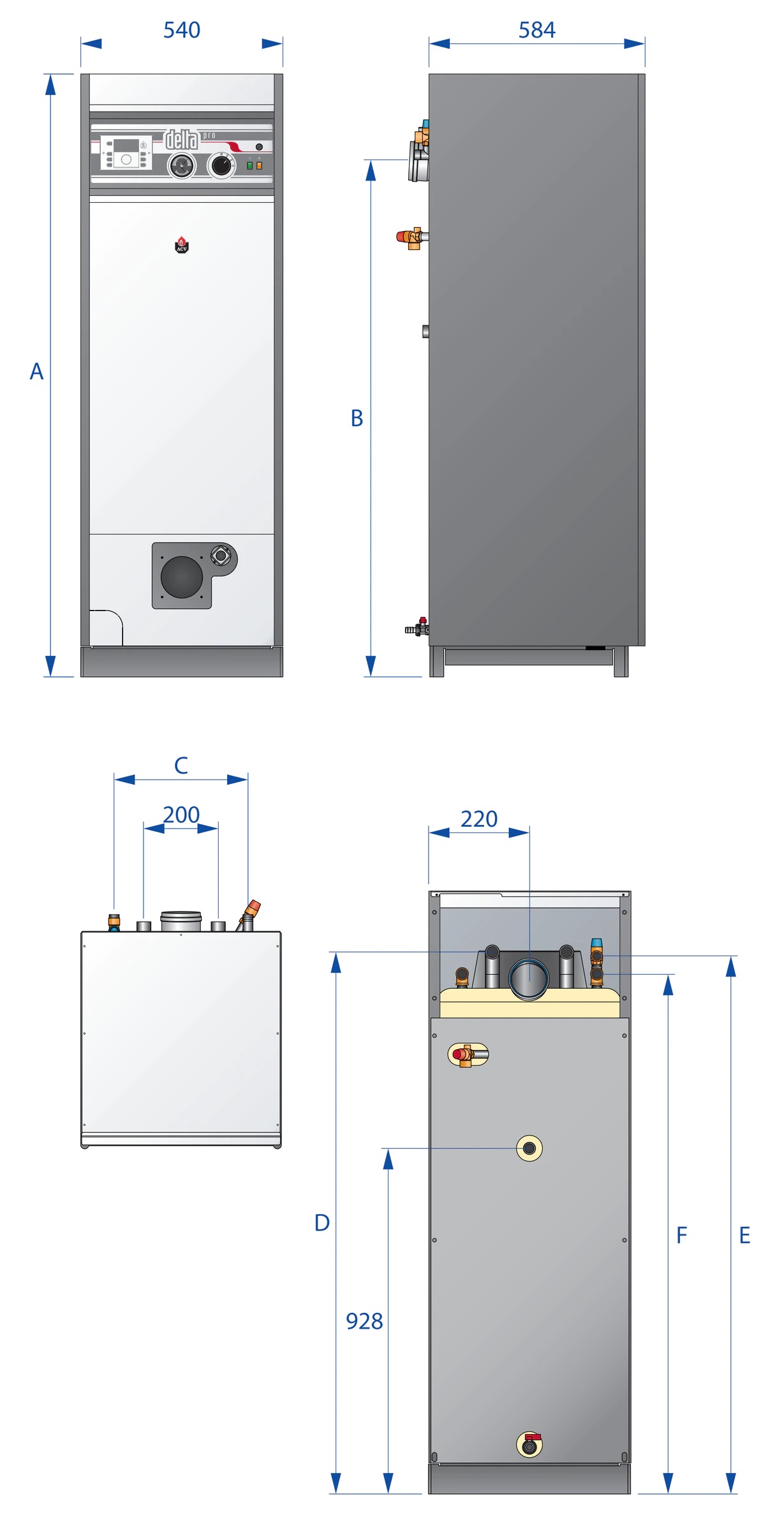

| Afmetingen | ||||||
| Afmeting A | 1615 | 1615 | 1760 | mm | ||
| Afmeting B | 540 | 540 | 540 | mm | ||
| Afmeting C | 584 | 584 | 584 | mm | ||
| Afmeting D | 1386 | 1386 | 1586 | mm | ||
| Afmeting E | 360 | 390 | 390 | mm | ||
| Afmeting F | 200 | 200 | 200 | mm |
Rookgasaanlsuiting B23 B23P, met gedwongen afvoer : B23P-C13-C33-C43-C3-C83

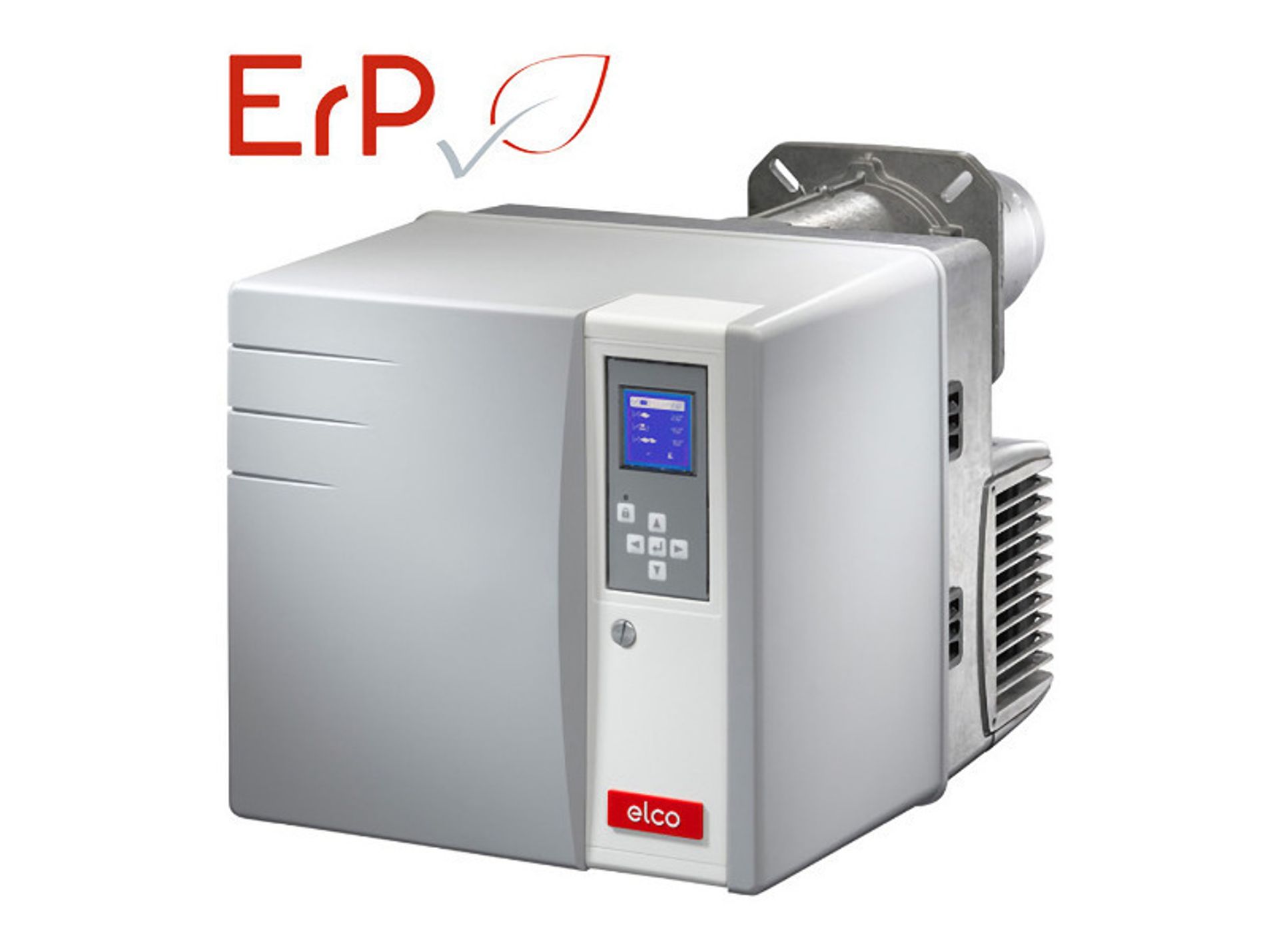

Gasbranders op aanvraag

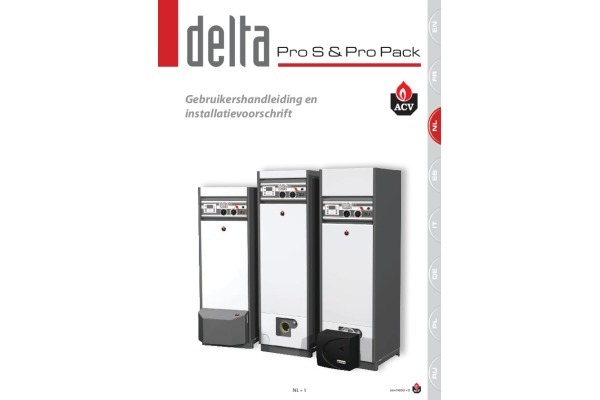

Handleiding Delta Pro 25-55

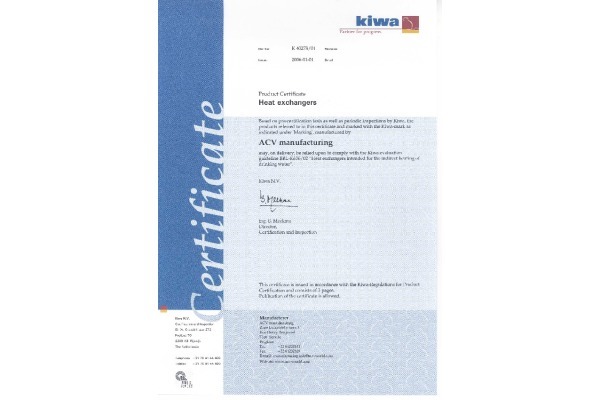

KIWA certificaat Delta range
Compact N eco
Verwarmingsketels

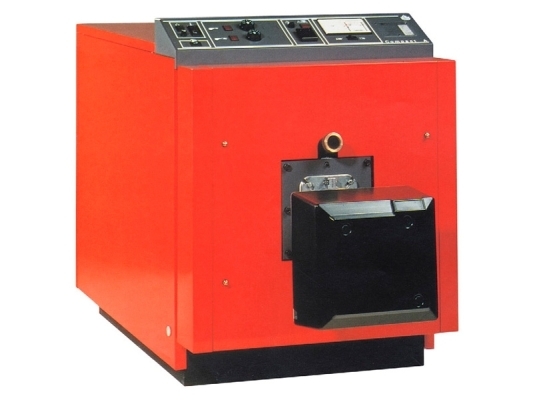

Compact A
