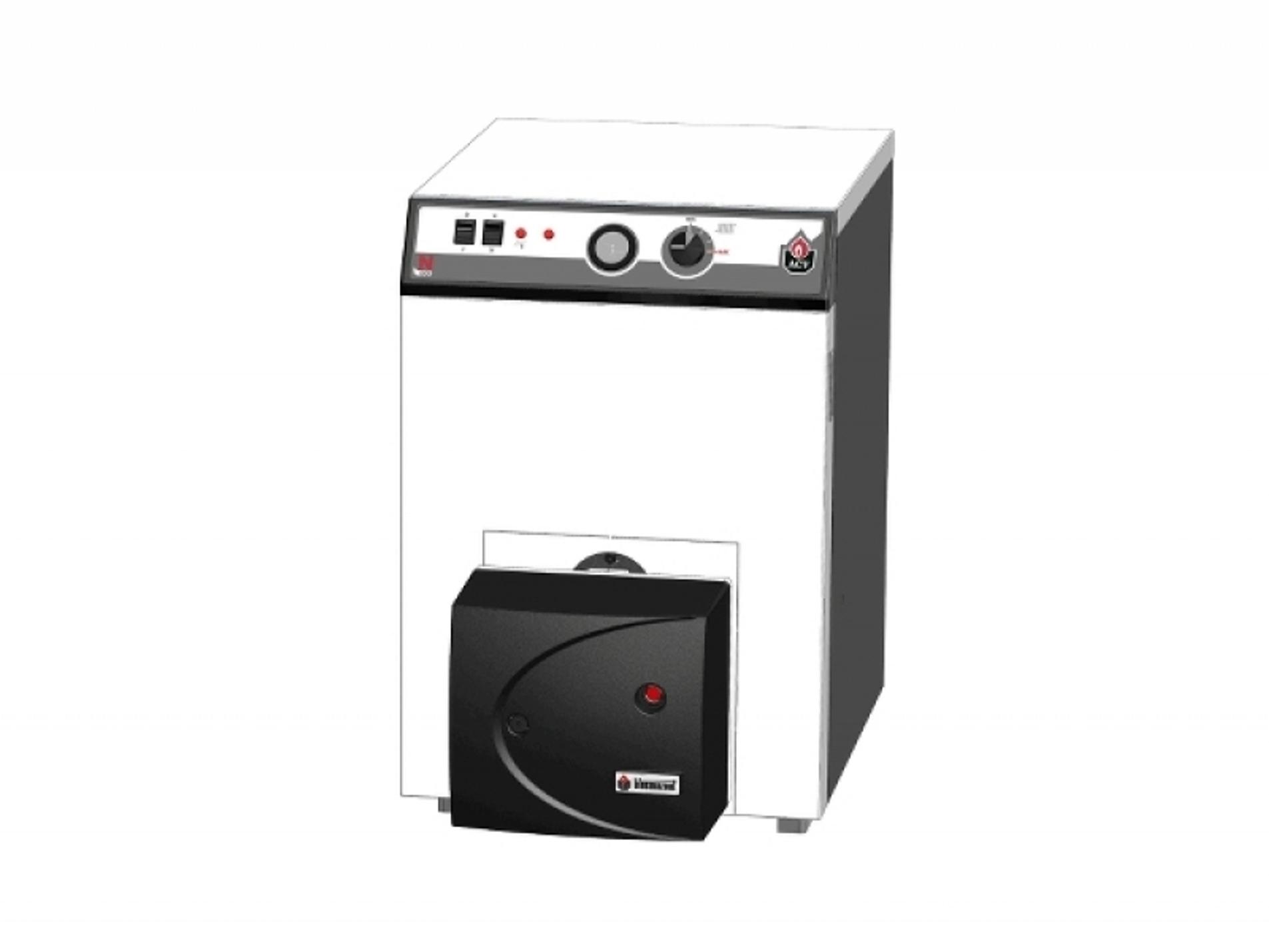

• Staande verwarmingsketel

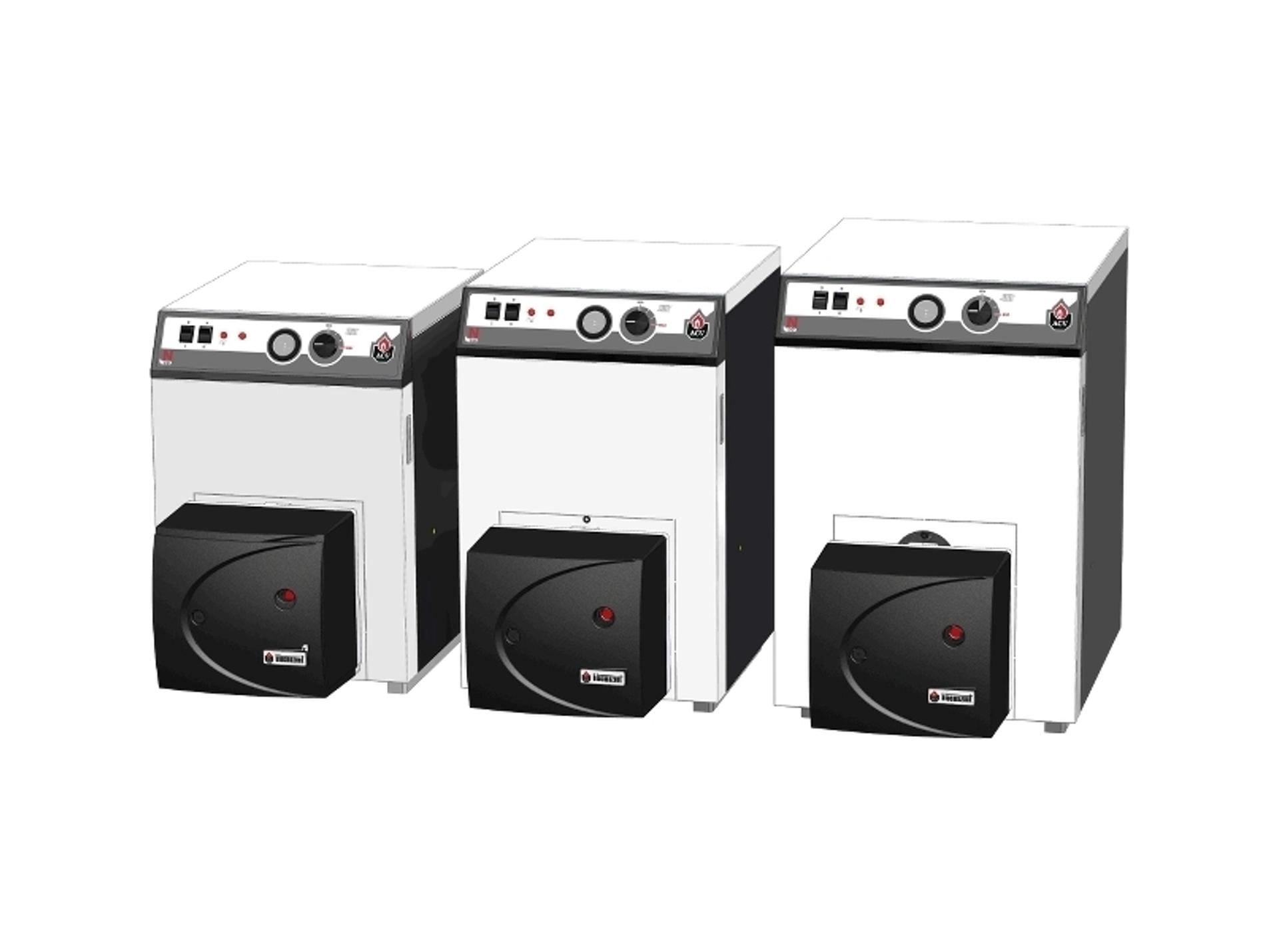

  • 4 modellen met een nominaal vermogen van 16 - 45 kW
  • Staande uitvoering
  • Geschikt voor olie

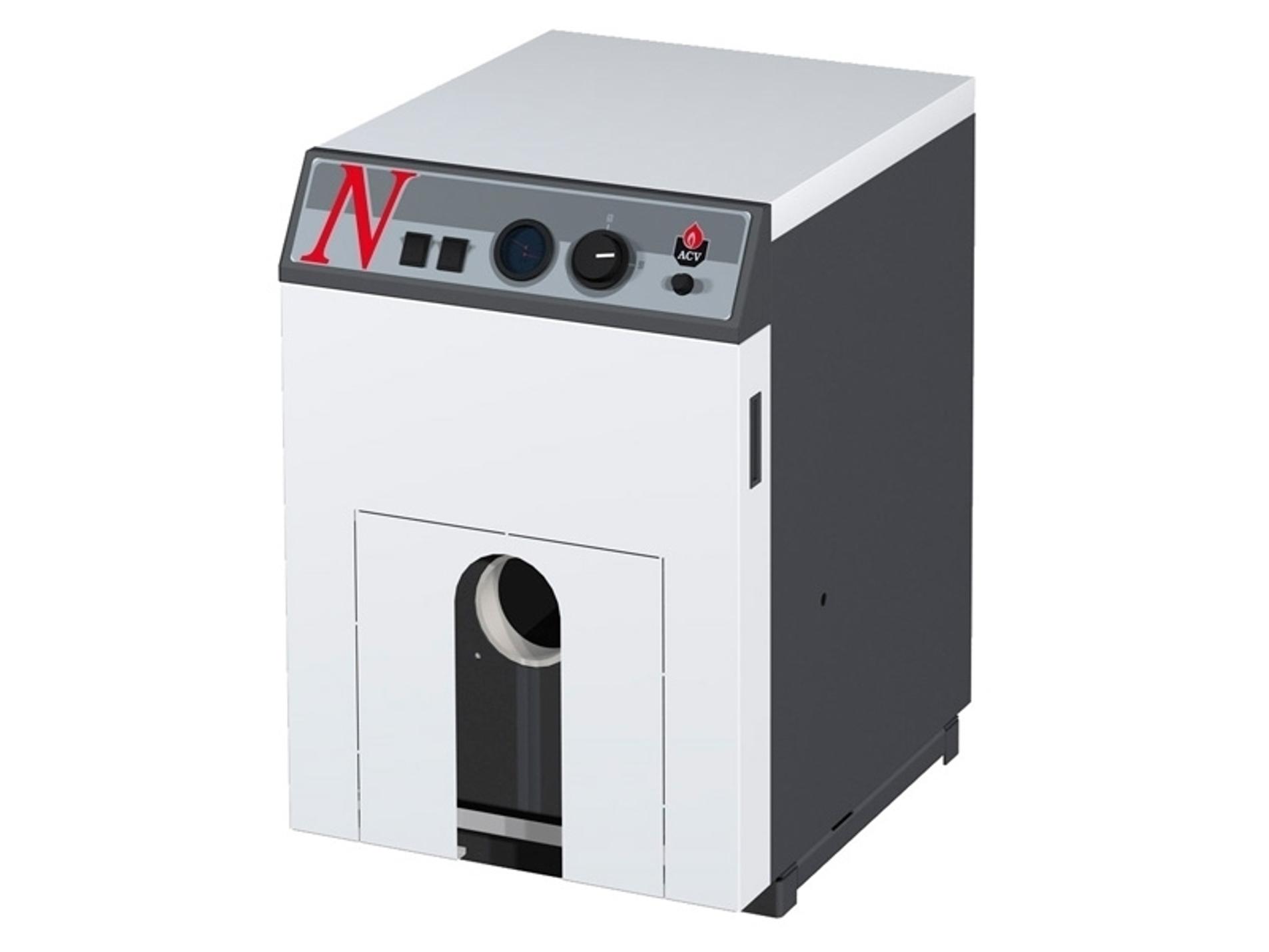

  • N mini is leverbaar met voorzetbrander en regeling
  • De N1 eco, N2 eco en N3 eco worden standaard met brander geleverd
  • De N eco range voldoet aan de ecodesign label B

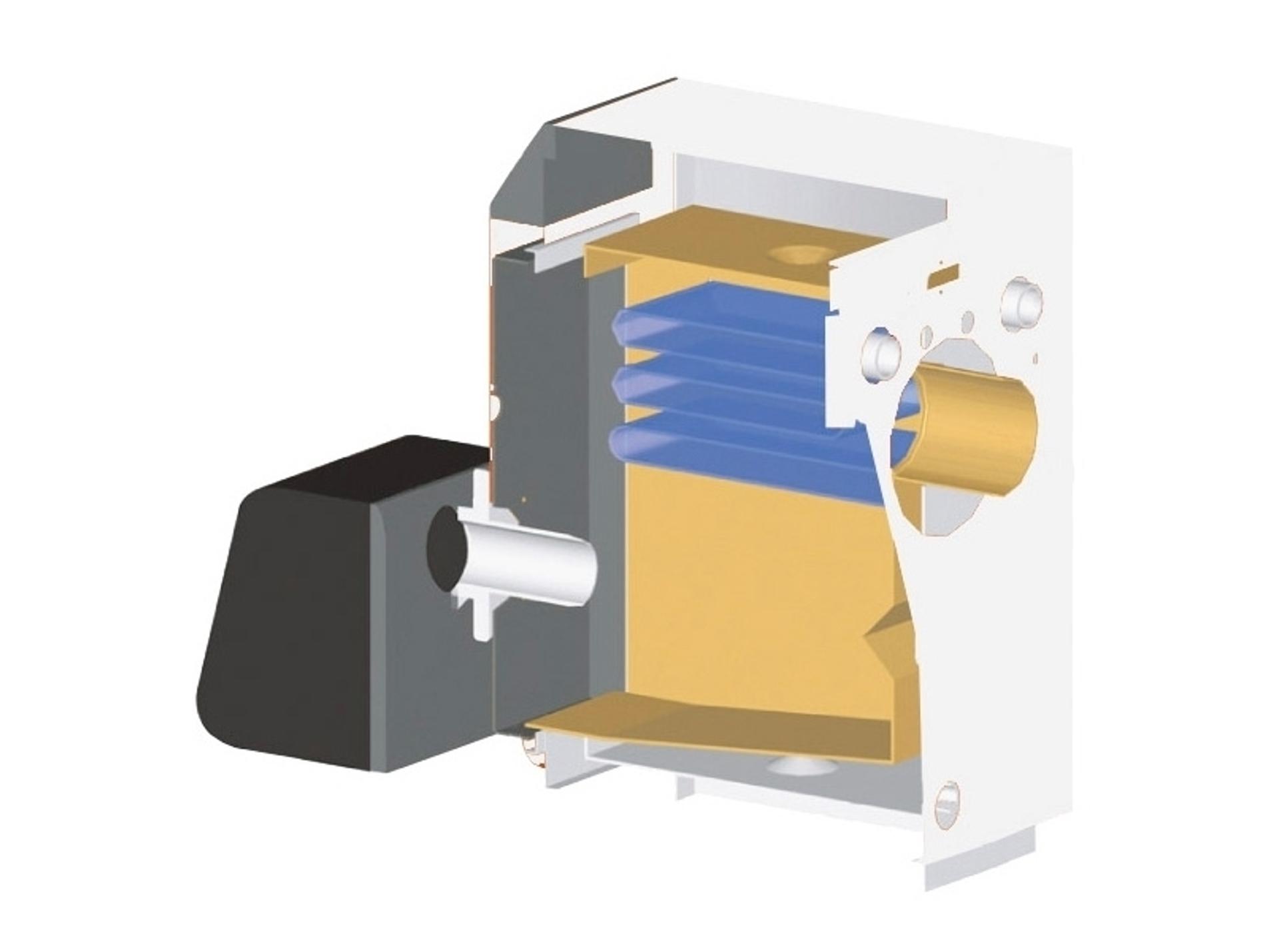

  • Volledig watergekoelde verbrandingskamer
  • Isolatie van hoogwaardig mineraal wol regeling afgewerkt met een gelakte stalen mantel

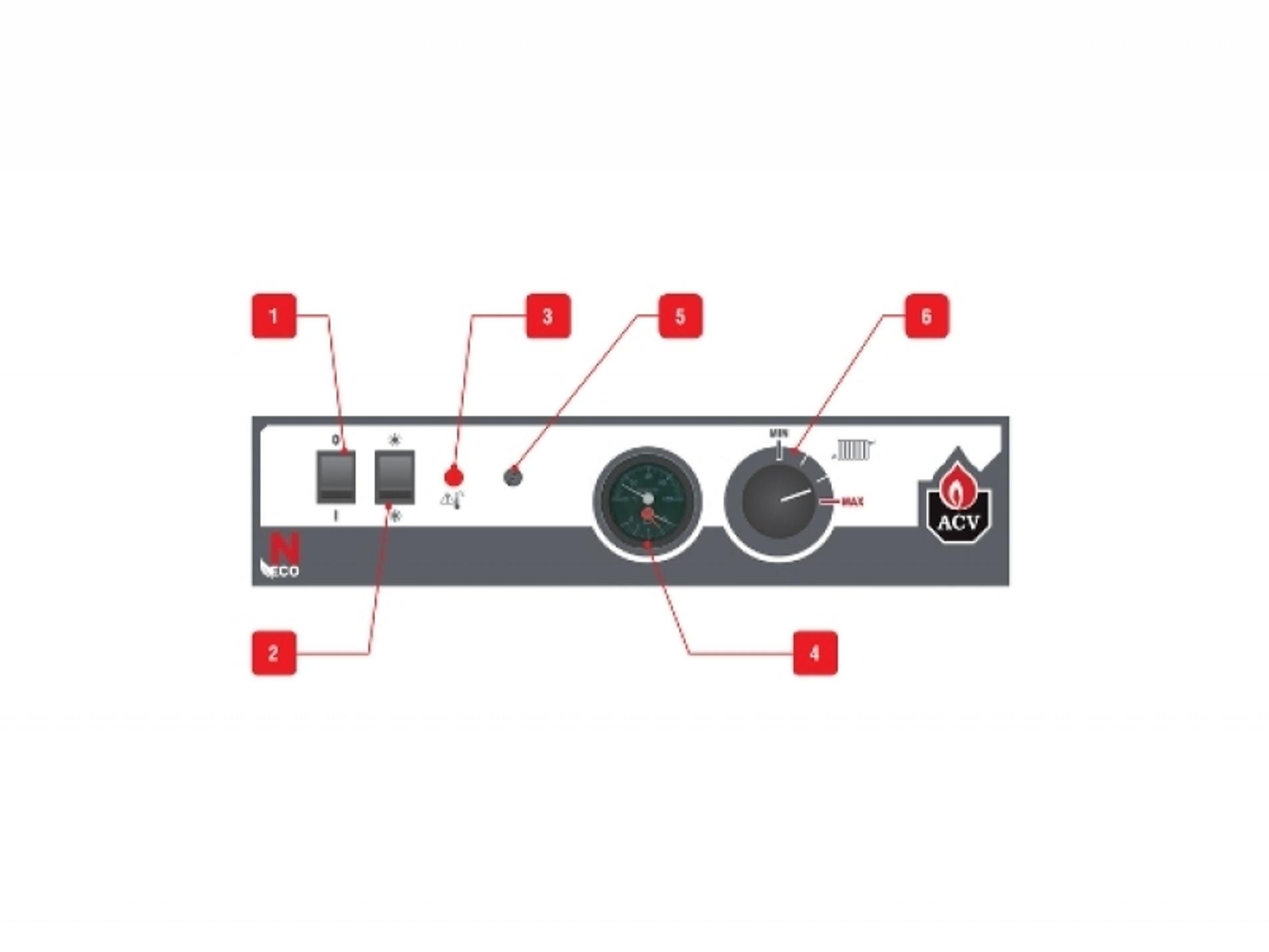

  • Geïntegreerd bedienings- en regelpaneel met: hoofdschakelaar, zomer/winter schakelaar, regelthermostaat en thermomanometer
  • Sturing boiler optioneel met BC 01 Boiler Control

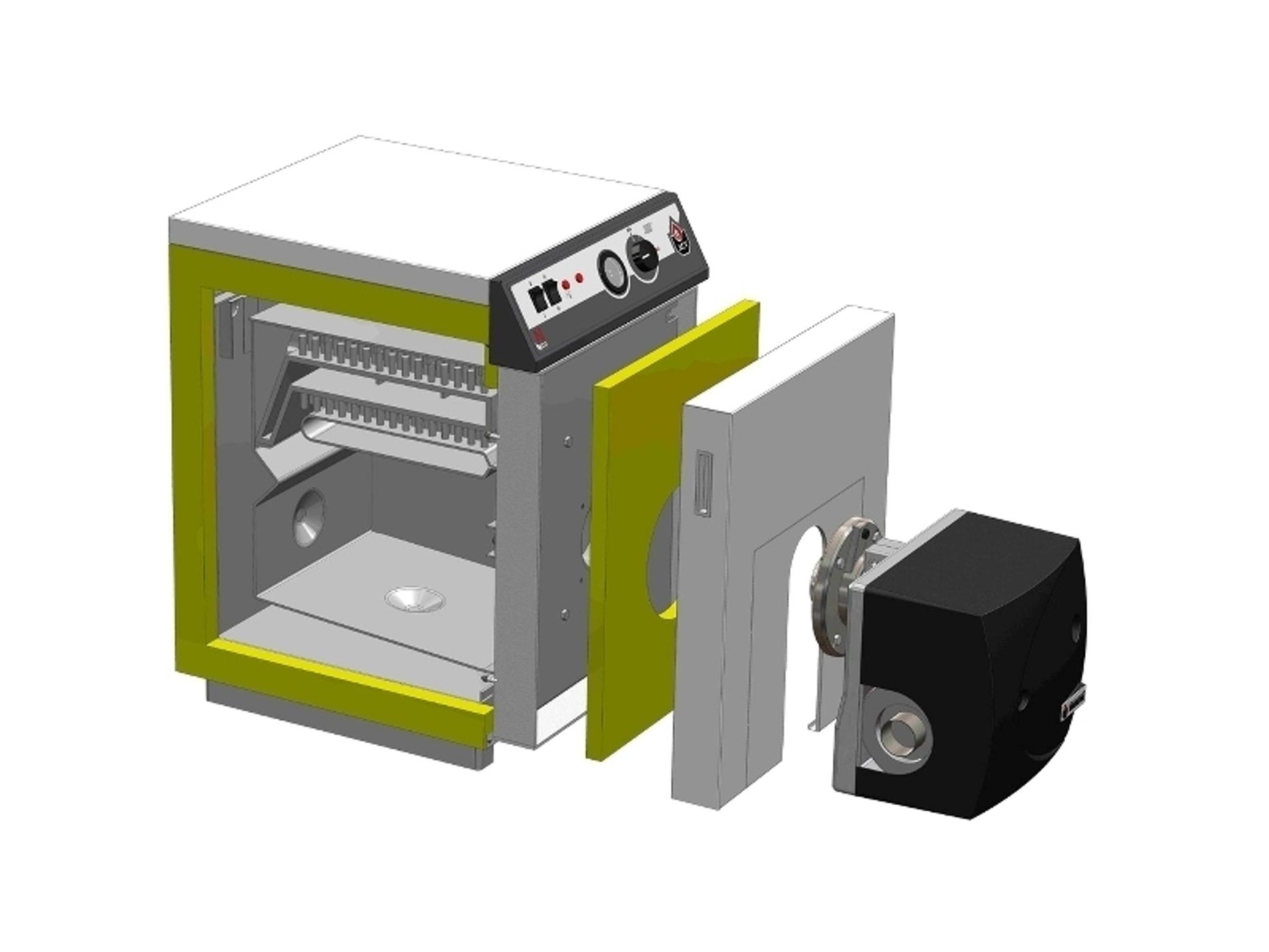

  • Eenvoudig te onderhouden branderdeur zowel links als rechts draaibaar te monteren

Legenda
1 Bedieningspaneel
2 Retarders (6)
3 Thermische isolatie
4 verwarmingslichaam
5 Vuurhaarddeur met isolatiebaksteen
6 Stookoliebrander (niet meegeleverd)
7 Aanvoer verwarming
8 Aansluitpunt elektrische voeding
9 Retour verwarming
10 Rookgasaansluiting
11 Minimaalthermostaat 45 °C (T.O.D.)
12 Aftapkraan
Type   Mini N0 N1 eco N2 eco N3 eco
Artikelnummer   01131113 A1004841 A1004842 A1004843
    exclusief brander inclusief brander inclusief brander inclusief brander
Eigenschappen
Brandstof   olie olie olie olie
Maximale belasting (input) - PCI   18,4 25,6 31,3 45,1 kW
Nominaal vermogen (max) (80/60 ºC)   16,6 24,7 30,3 43,3 kW
Nox (klasse 5)     110 110 110 mg/kWh
CO (max. output)     19 19 19 ppm
CO2 (max. output)     13 13 14 %CO2
Inhoud wisselaar (totaal)   17 31 37 53 liter
Aansluiting cv   3/4 (F) 1 (F) 1 (F) 1 1/4(F) " Ø
Rookgasafvoer   80 130 130 150 Ø mm
Verbrandingsrendement   90 96,5 96,7 96,2 %
Leeg gewicht   62 108 122 157 kg
Gewicht van de brander     31 37 53 kg
Maximale bedrijfstemperatuur   90 90 90 90 °C
Rookgastemperatuur     120 120 120 °C
Maximale druk cv   3 3 3 3 bar
Voedingsspanning   230 230 230 230 V
Rookgasaansluiting   B23 B23 B23 B23
Voorzetbrander olie           Artikel nummer
Oliebrander met voorverwarming voor Mini N0 (Elco)           00008604

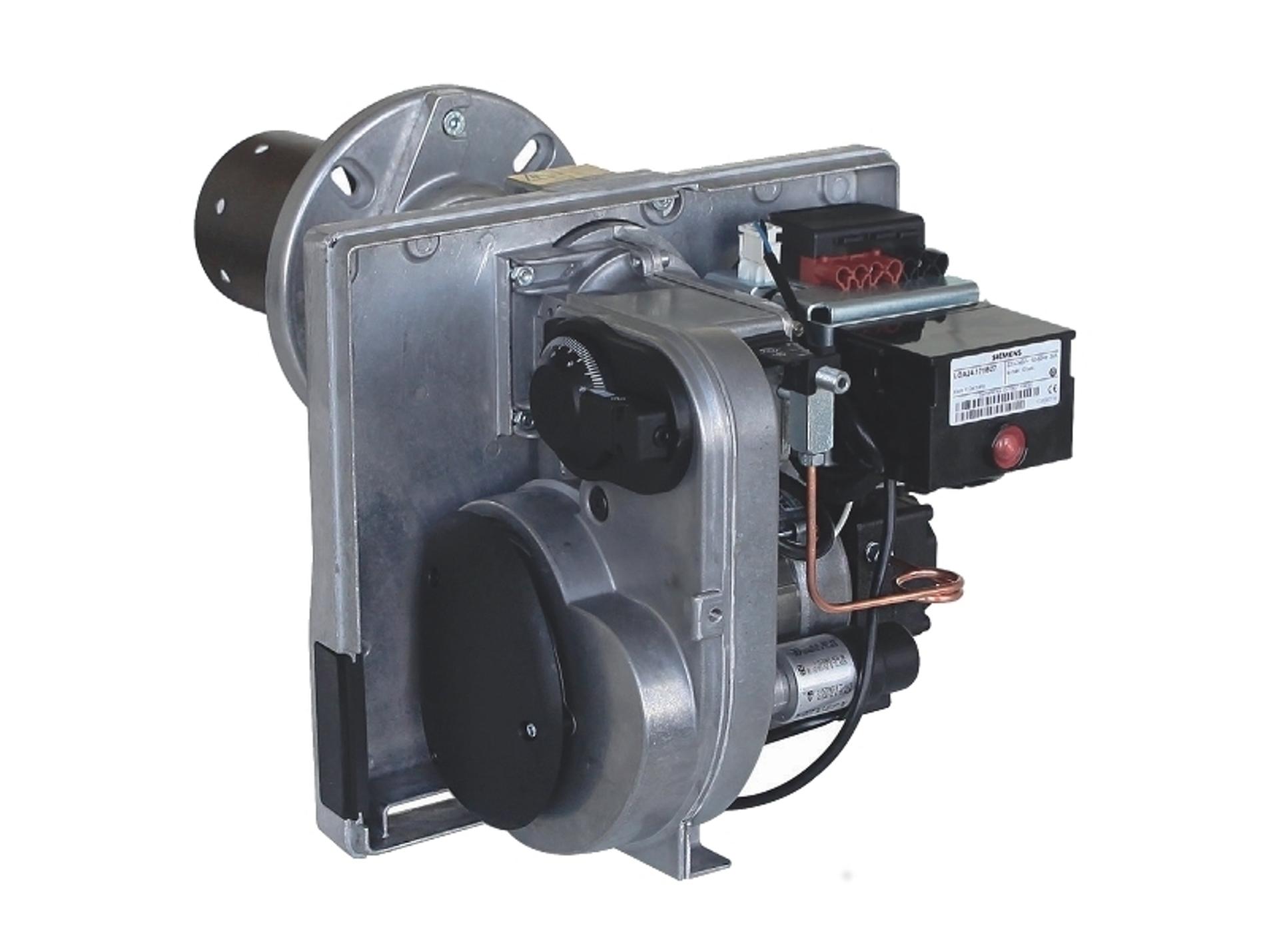

Oliebrander voor N1 eco - MBV 3           A1004838
Oliebrander voor N2 eco - MBV 4           A1004839
Oliebrander voor N3 eco - MBV 5           A1004840



Accessoires verwarmingsketel staand           Artikel nummer

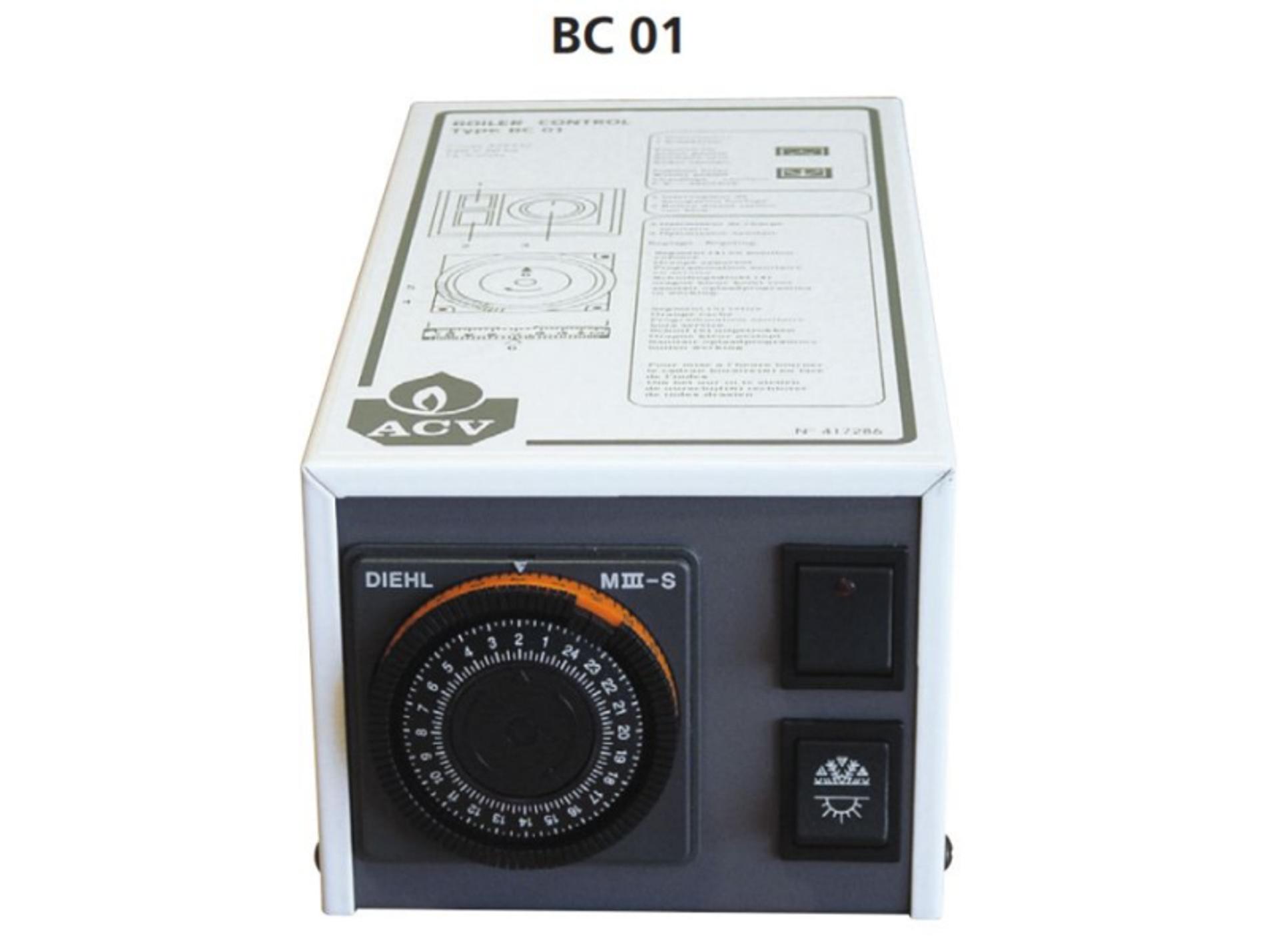

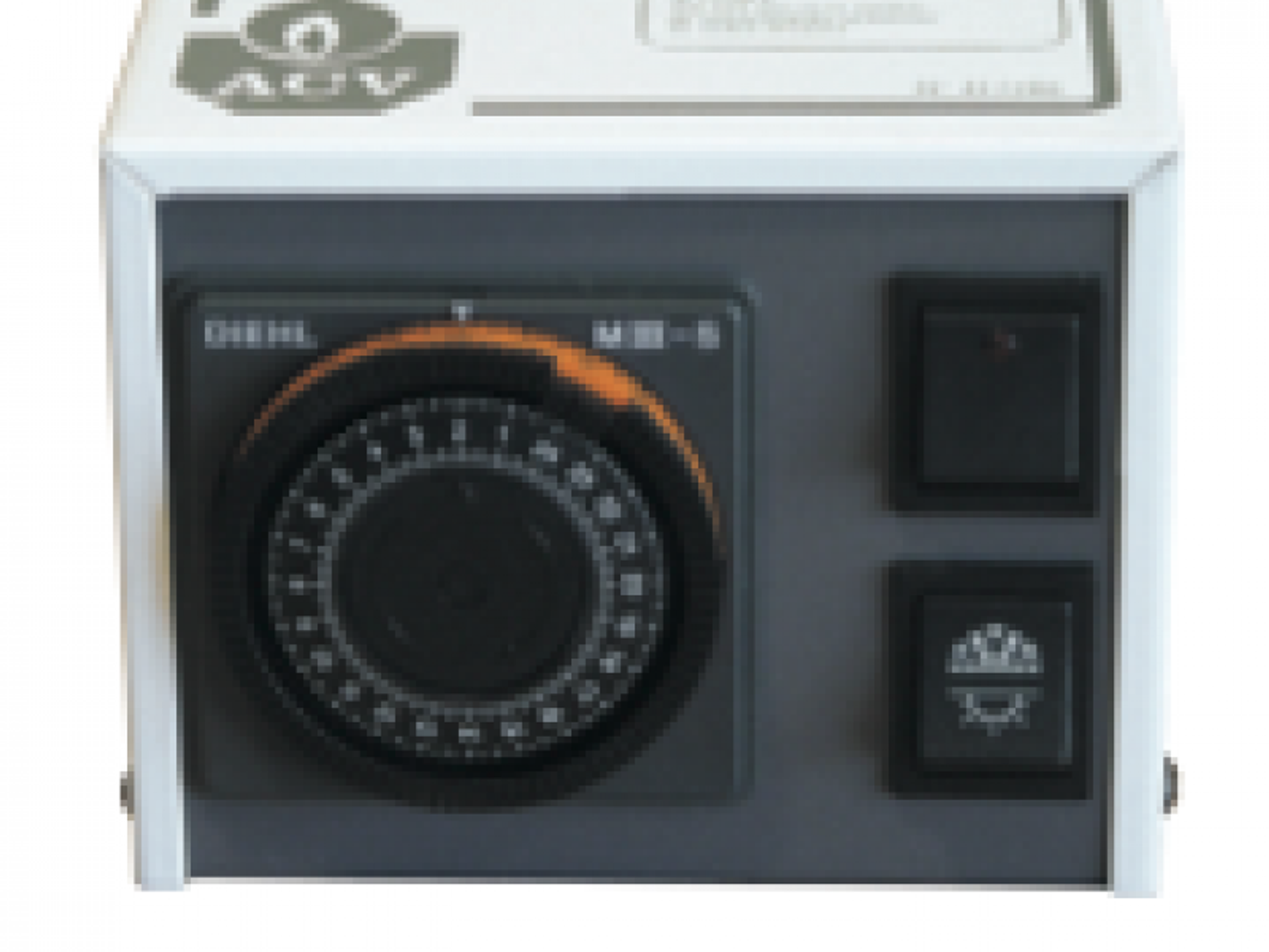

Boiler Control BC 01           10439332
Type   Mini N0 N1 eco N2 eco N3 eco
Artikelnummer   01131113 A1004841 A1004842 A1004843
    exclusief brander inclusief brander inclusief brander inclusief brander

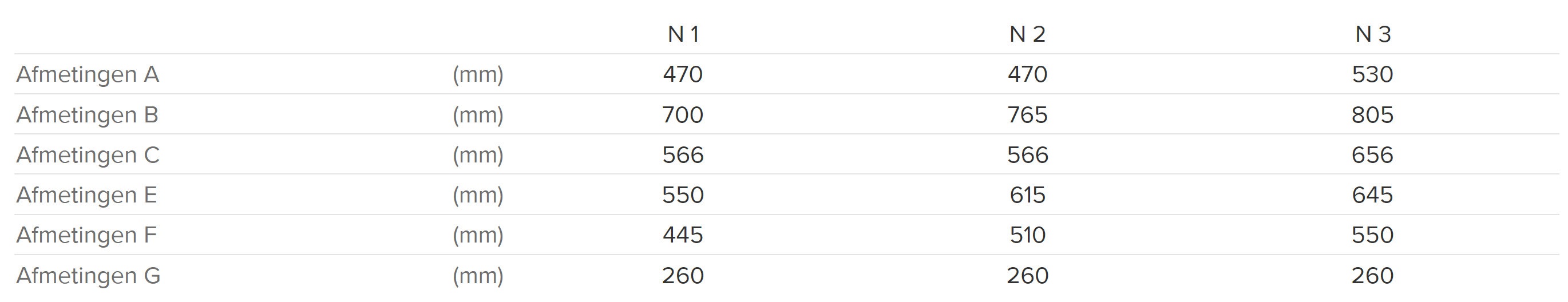

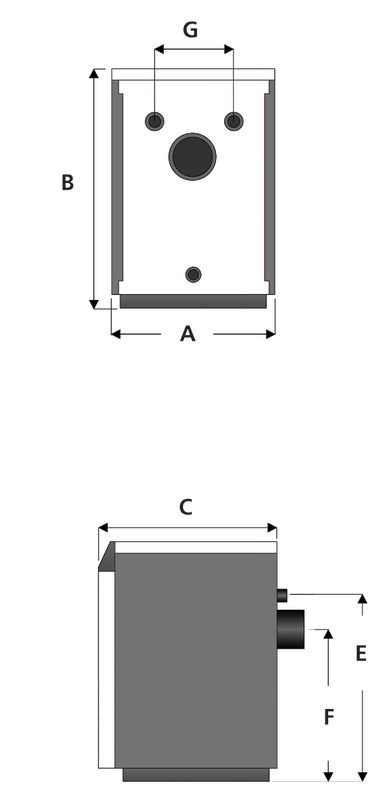

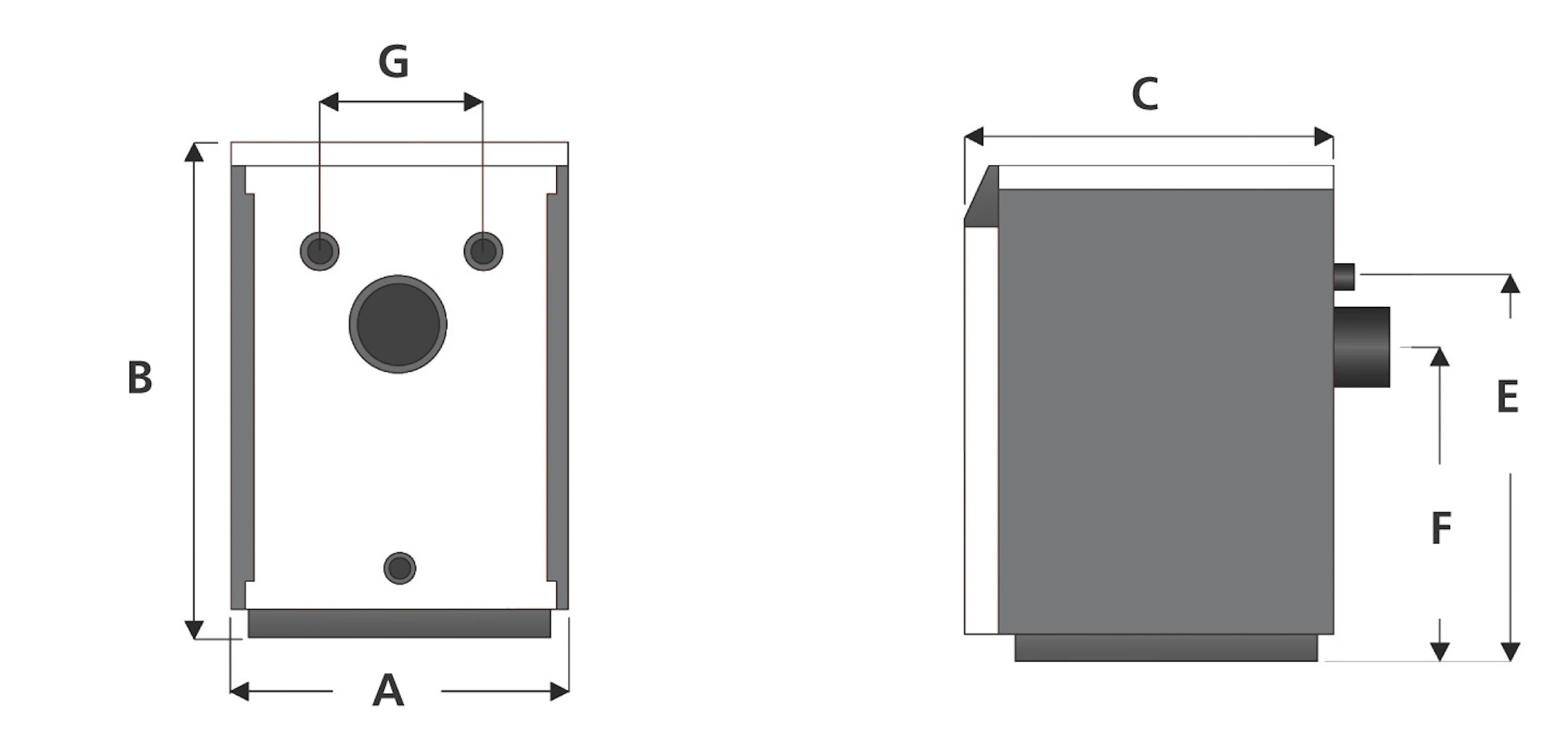

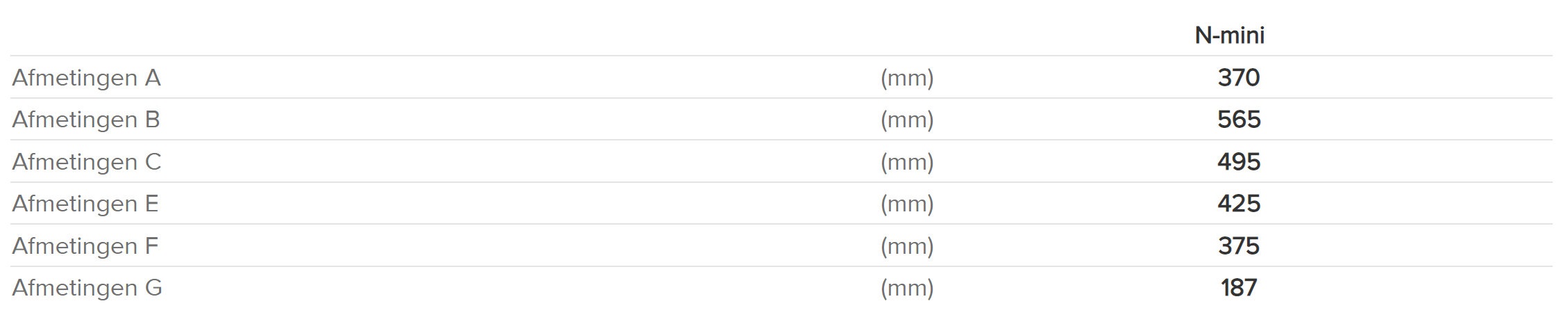

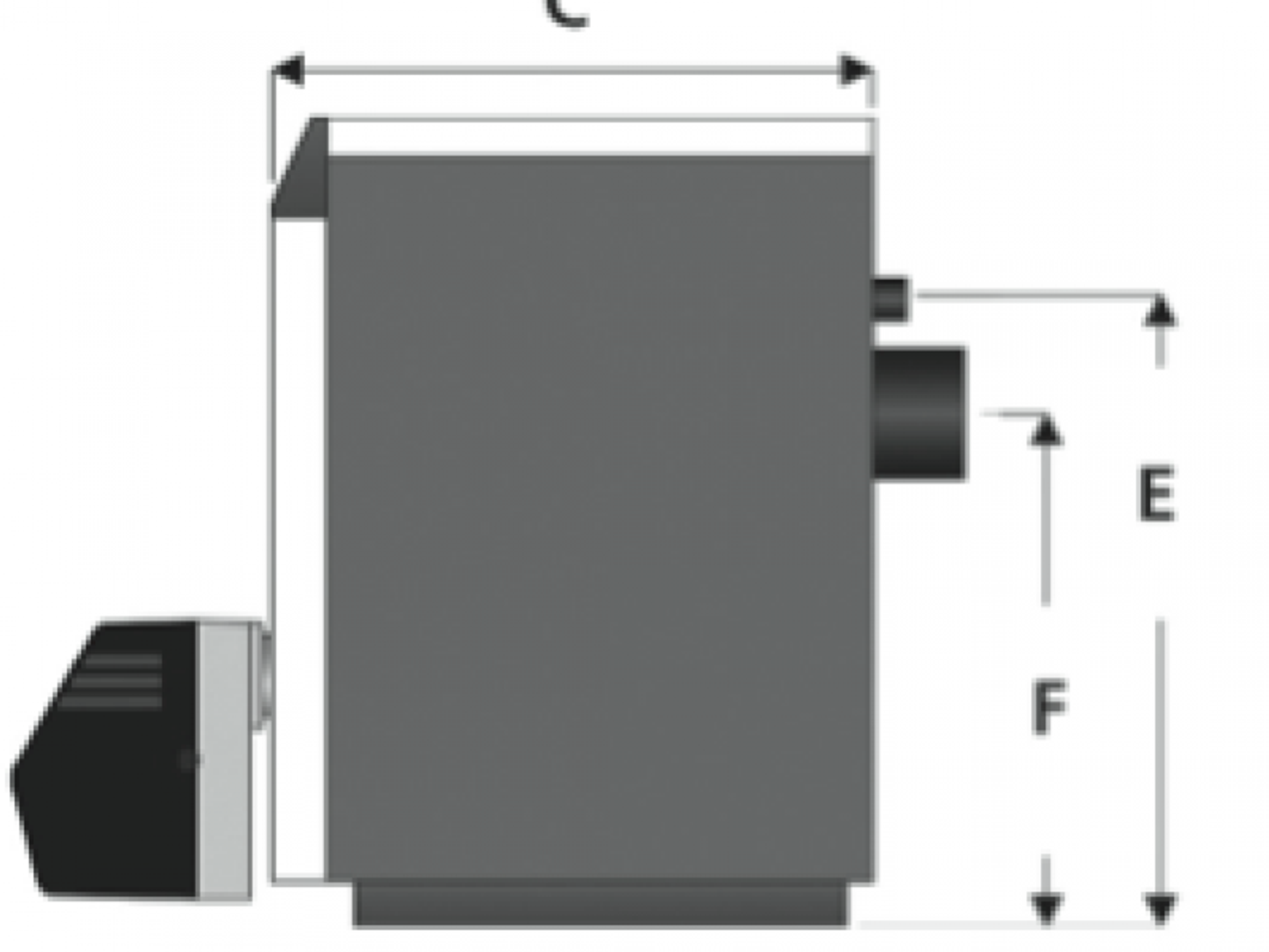

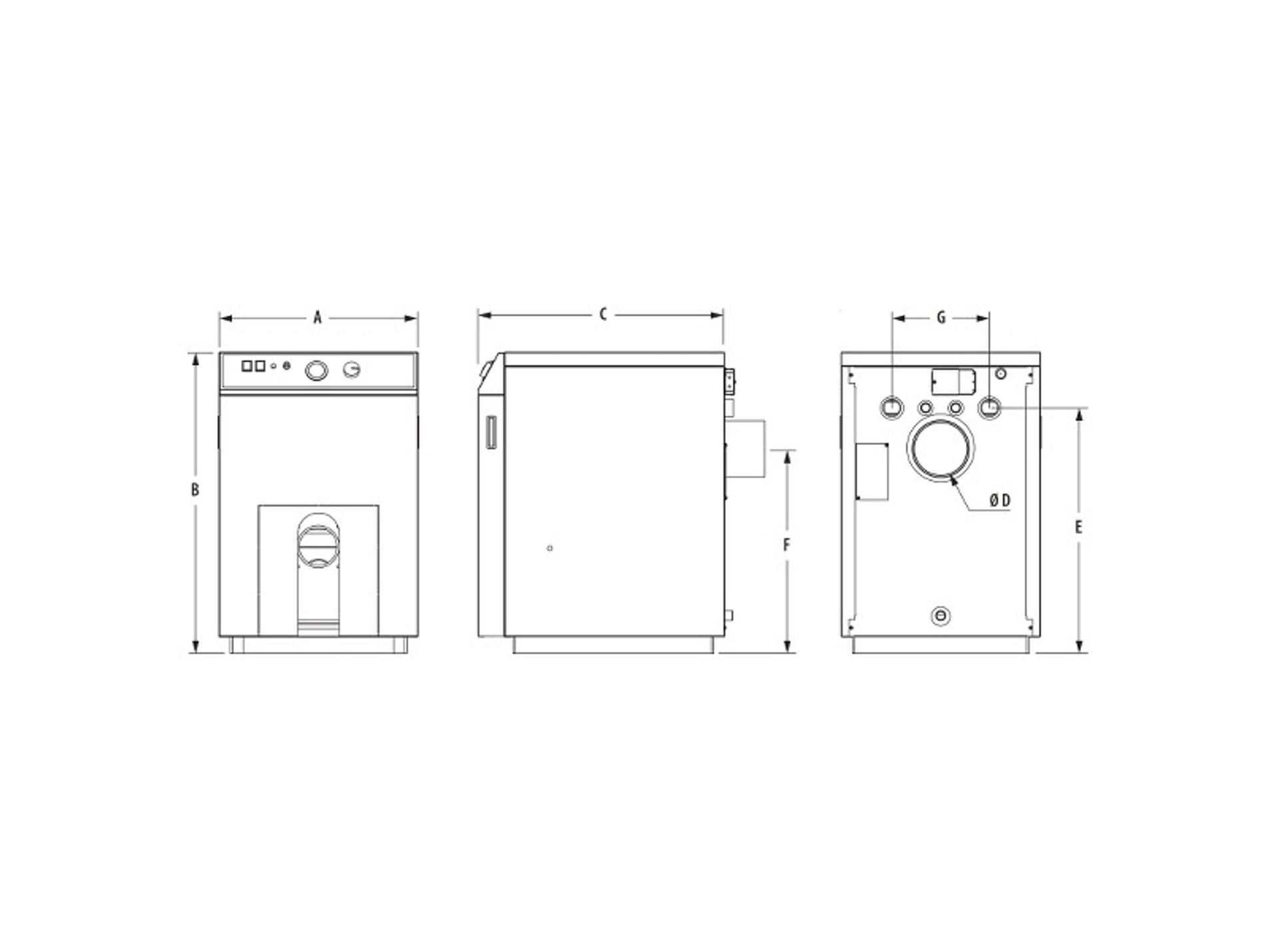

Afmetingen
Afmeting A   370 470 470 530 mm
Afmeting B   565 700 765 805 mm
Afmeting C   495 566 566 656 mm
Afmeting E   425 550 615 645 mm
Afmeting F   375 445 510 550 mm
Afmeting G   187 260 260 260 mm
Afmeting brander     700*470*565 700*470*565 700*470*565 mm

Downloads Compact N (mini - eco)

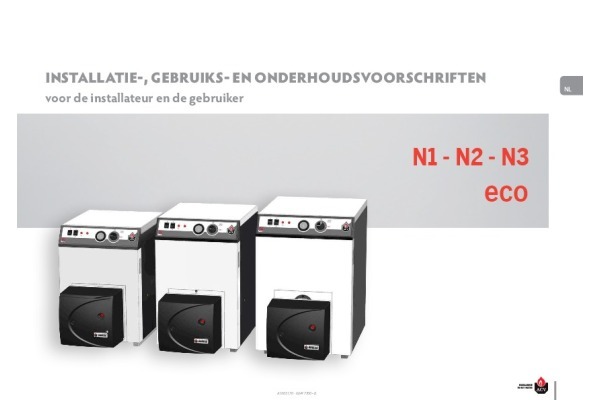

Handleiding N eco Download
Handleiding N eco

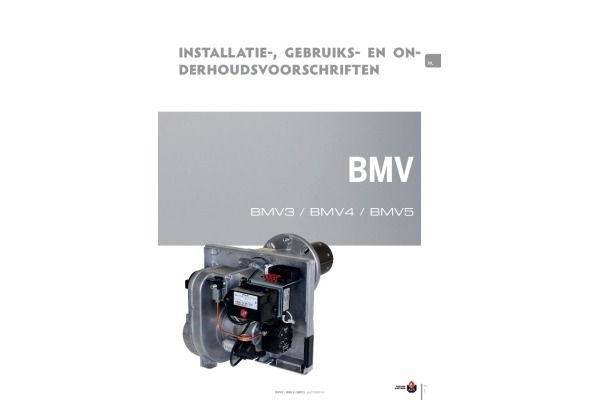

Handleiding Brander BMV 3-4-5 voor N eco Download
Handleiding Brander BMV 3-4-5 voor N eco

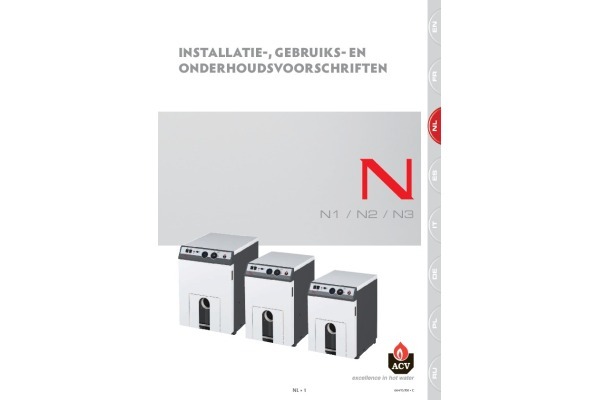

Handleiding N 1-2-3 (oud) Download
Handleiding N 1-2-3 (oud)

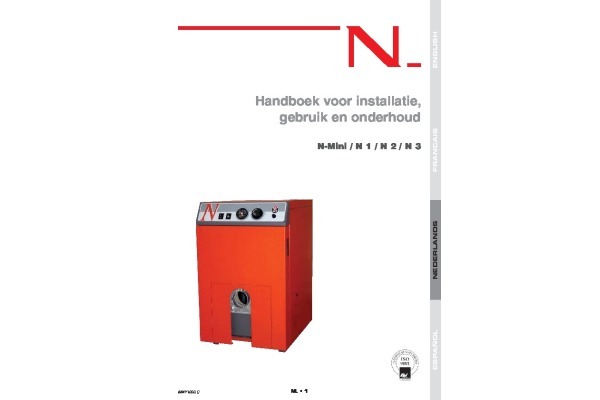

Handleiding N mini Download
Handleiding N mini

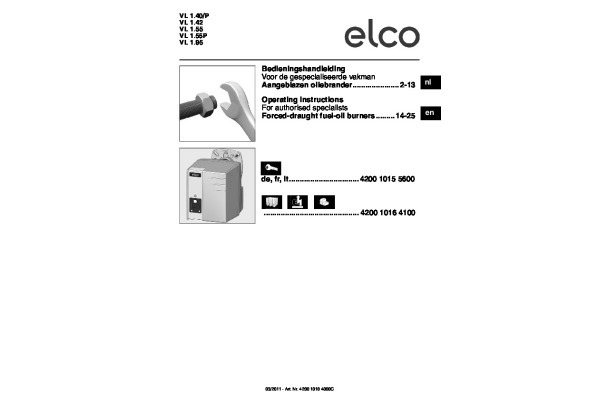

Handleiding Elco oliebranders type 1.40 t/m 1.95 Download
Handleiding Elco oliebranders type 1.40 t/m 1.95

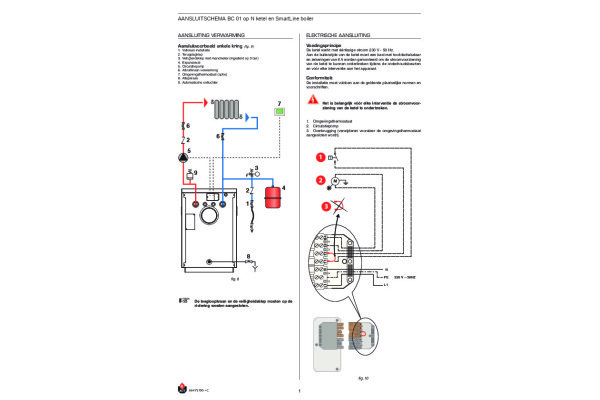

Handleiding Boiler Control BC 01 Download
Handleiding Boiler Control BC 01
