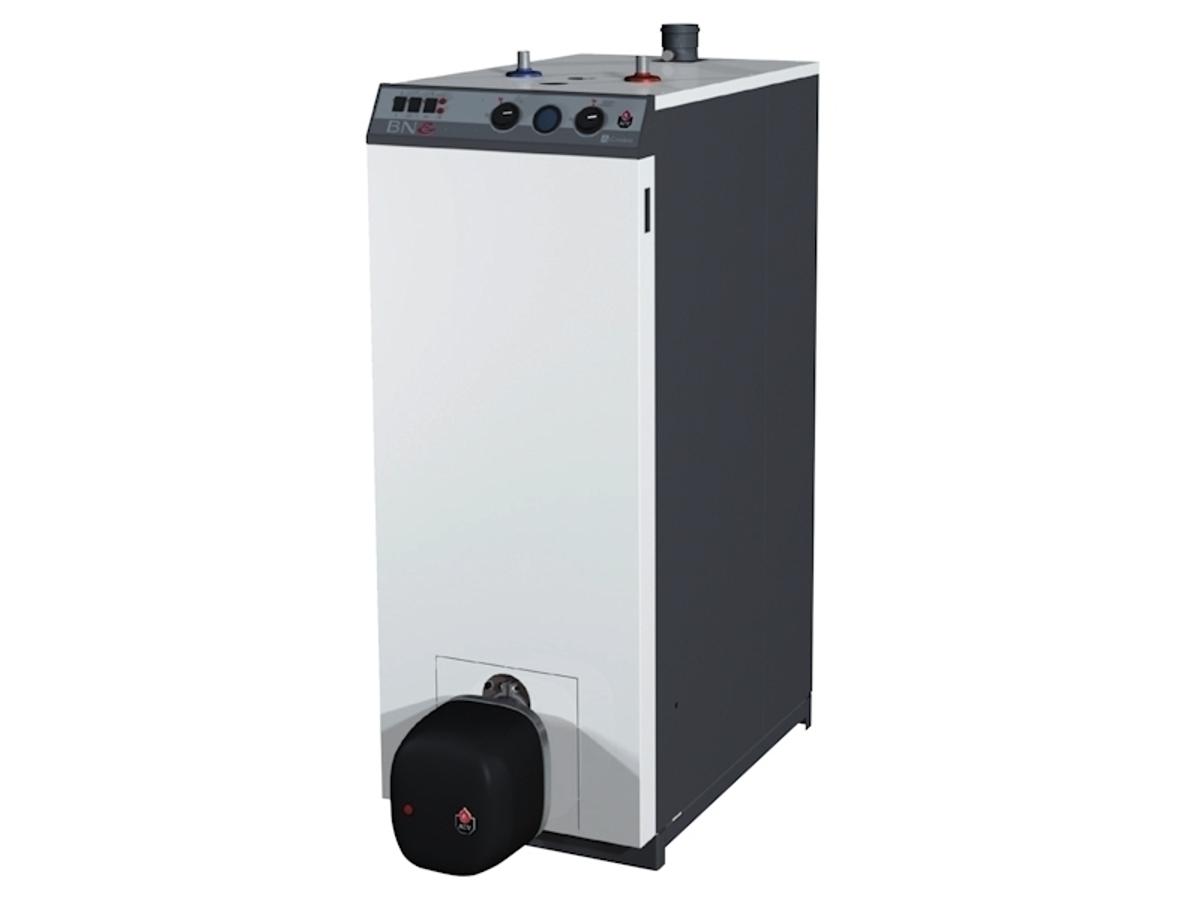

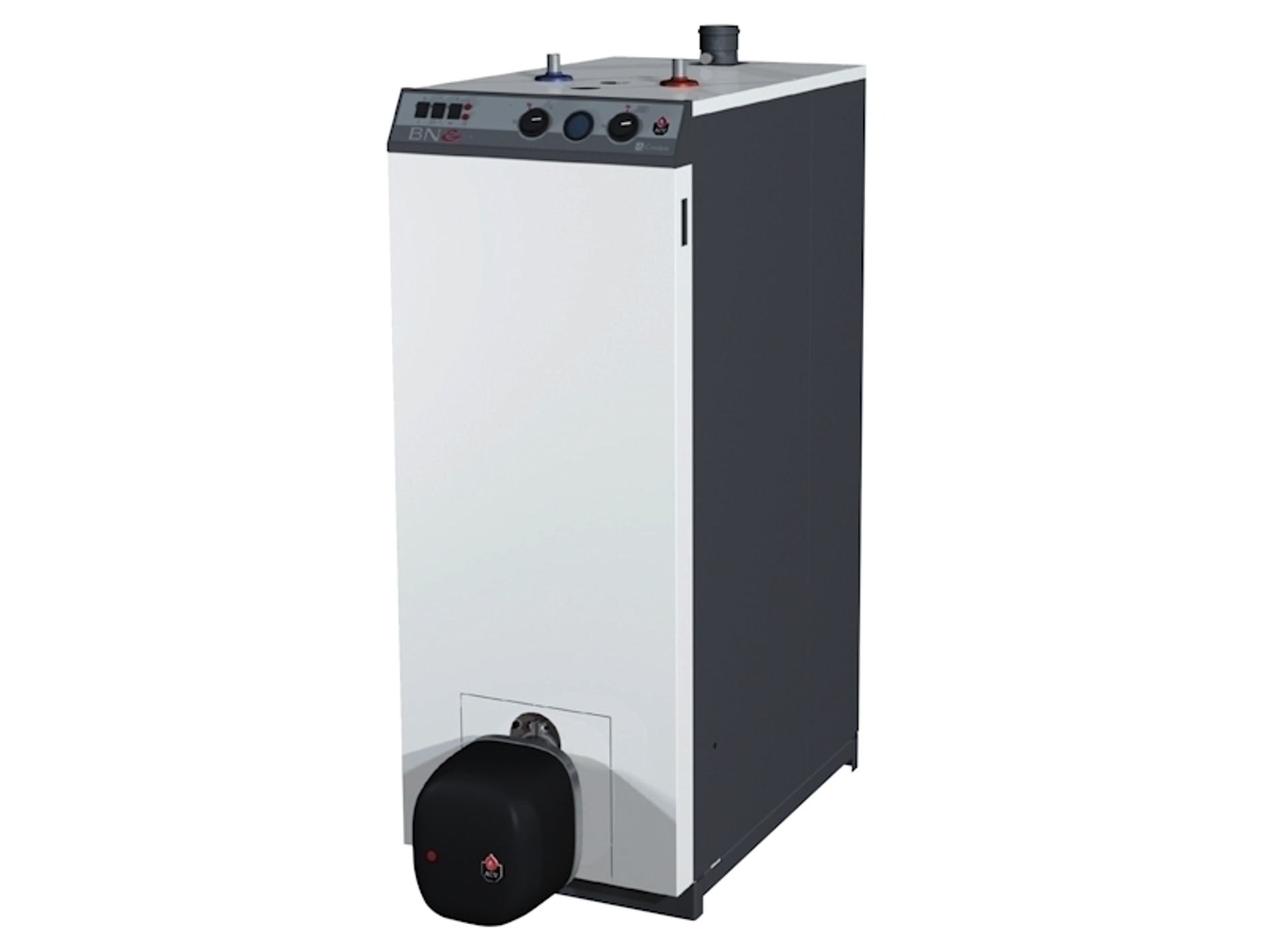

BNE Condens

HR verwarmingsketels

Oliegestookte HR combi verwarmingsketel met ingebouwde RVS 120 liter boiler. Staand, volledig van hoogwaardig staal en geleverd inclusief brander.

  • Watergekoelde verbrandingskamer
  • Condensor volledig in hoogwaardig roestvaststaal
  • Inlcusief oliebrander type BMR33
  • Volledig geisoleerd door middel van een hoogwaardige mineraalwoldeken
  • Demonteerbare vuurhaarddeur, zowel links als rechts draaibaar
  • Inclusief besturing en regeling, zomer/winterschakelaar, regelthermostaat en thermomanometer
  • Roestvaststalen boiler "tank-in-tank" van 120 liter
  • Geïntegreerd elektrische verwarmingselement 2,4 kW

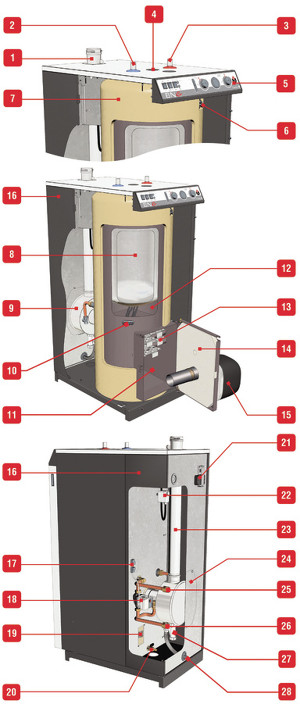

Legenda BNE Condens
1 Rookgasaansluiting met meetopening
2 Aanvoer koud water
3 Warm water
4 Manuele ontluchter
5 Bedieningspaneel
6 Veiligheidsthermostaat
7 Isolatie in gespoten polyurethaanschuim
8 RVS sanitaire binnentank van het type "Tank-in-Tank"
9 Condensor
10 Elektrische element van 2,4 kW.
11 Verwarmingslichaam
12 Buitentank uit plaatstaal met primaire circuit
13 Schotten (6 stuks).
14 Haarddeur met steenisolatie
15 Stookoliebrander
16 Demonteerbare panelen
17 Aansluiting voor de laadpomp
18 Laadpomp type klasse A
19 Minimum thermostaat 45°C.
20 Aftapkraan
21 Stekker elektrische aansluiting van de ketel
22 Veiligheidsthermostaat voor rookgassen
23 Rookgaskanaal
24 Luik condensor
25 Aanvoer verwarming
26 Auxiliaire loop verwarming
27 Sifon
28 Afvoerslang voor condens
Type BNE Condens BNE
Artikelnummer
Eigenschappen
Energielabel A-A
Profiel XL
Capaciteit (totaal) 186 Liter
Verwarmingsoppervlak sanitaire tank 1,1
Capaciteit (sanitair warm water) 120 Liter
Aansluiting sanitaire installatie 3/4 M " (inches)
Max CH operating temperature 90 °C
Max bedrijfsdruk (SWW) 8,6 bar
Max druk CV (primair) 3 bar
Leeggewicht 215 kg.
Sanitaire prestaties
Piekdebiet bij 40°C 395 L/10'
Piekdebiet 1ste uur bij 40°C 935 L/60'
Continu debiet bij 40°C 616 L/h
Piekdebiet 1ste uur bij 45°C 814 L/60'
Continu debiet bij 45°C 205 L/10'
Piekdebiet 1ste uur bij 60°C 521 L/60'
Continu debiet bij 60°C 370 L/h
Max belasting (input) - PCI 22,4 kW.
Max belasting (input) - PCS 24,9 kW.
Nuttig max vermogen (80/60°C) 21,6 kW.
Rendement met 30% belasting (EN677) 104 %
Aansluiting - CV 1F Ø inches
Drukverlies ketel bij Δt = 20°C 20 mbar
Schoorsteenaansluiting 80 Ø mm
Spanning 230 V
Beveiliging 30 IP
Electrisch verbruik 276 W
NOx-emissies max vermogen 87 mg/kWh
Type BNE Condens BNE
Artikelnummer

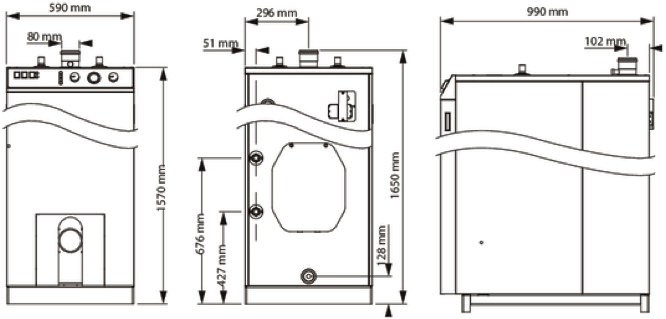

Afmetingen
Afm. - Diepte (zonder aansluitingen) 990 mm
Afm. - Hoogte (zonder aansluitingen) 1570 mm
Afm. - Breedte of Diameter (zonder aansluitingen) 590 mm
Afm. - Diepte (met aansluitingen) 960 mm
Afm. - Hoogte (met aansluitingen) 1650 mm
Afm. - Breedte of Diameter (met aansluitingen) 590 mm

Downloads BNE Condens

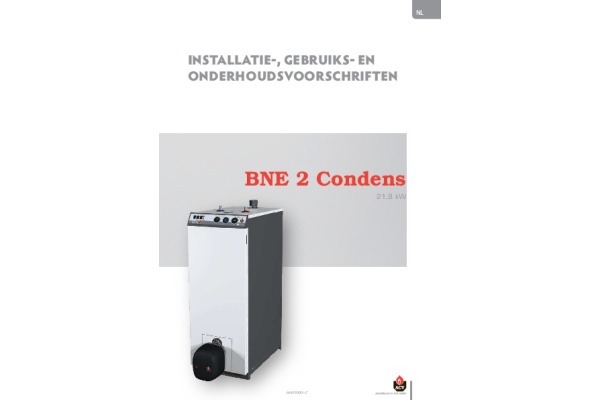

Handleiding BNE 2 Condens Download
Handleiding BNE 2 Condens

Energielabels BNE Condens

BNE Condens Energielabel Download
BNE Condens Energielabel

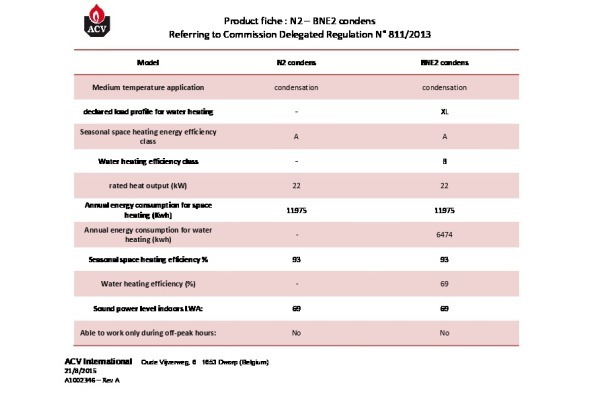

Ecodesign Specificaties Download
Ecodesign Specificaties
