Smart EW 100 - 240

Vragen? Bel: 030 - 686 51 08 of stuur een bericht Bekijk onze referenties

Omschrijving

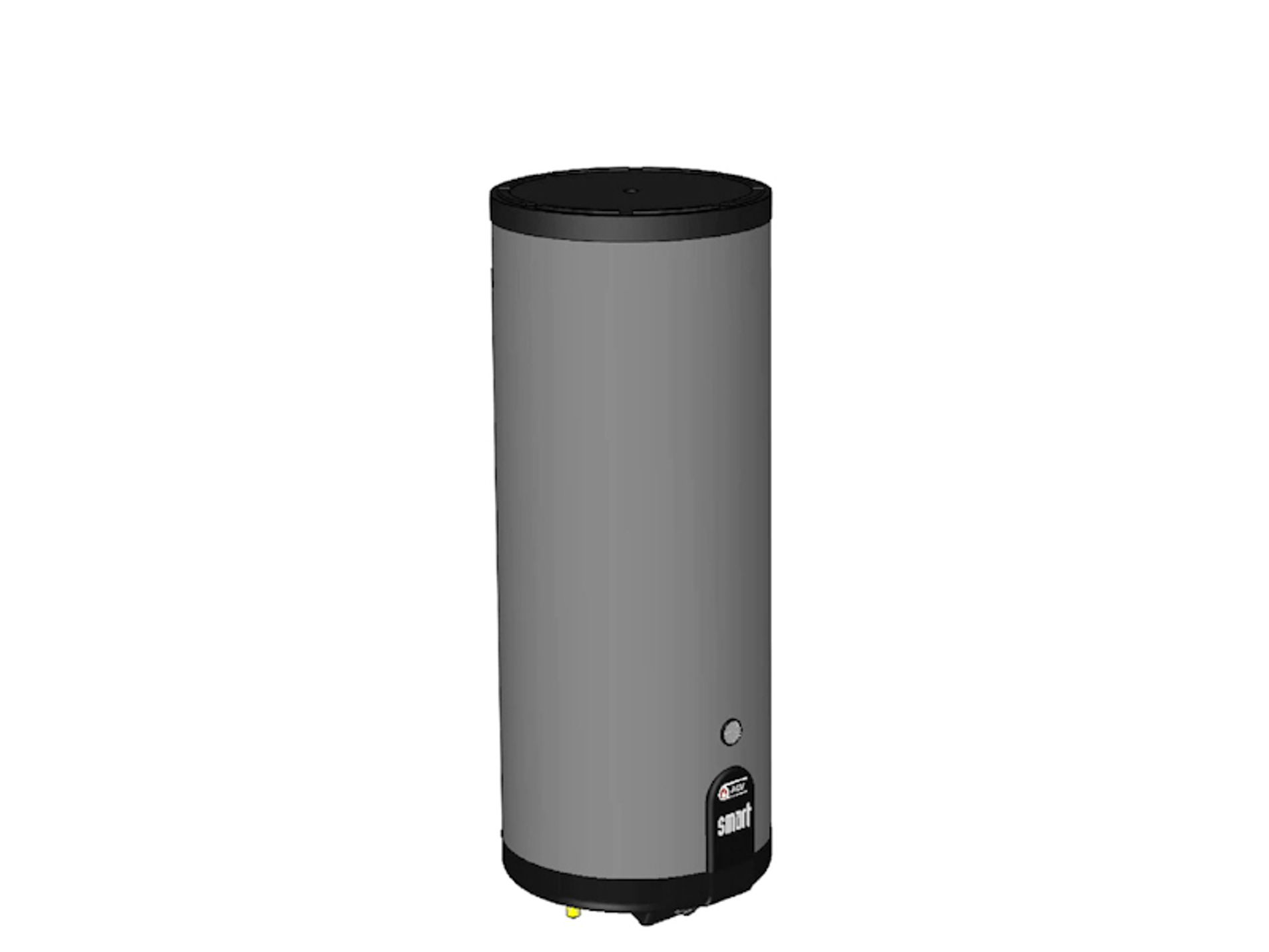

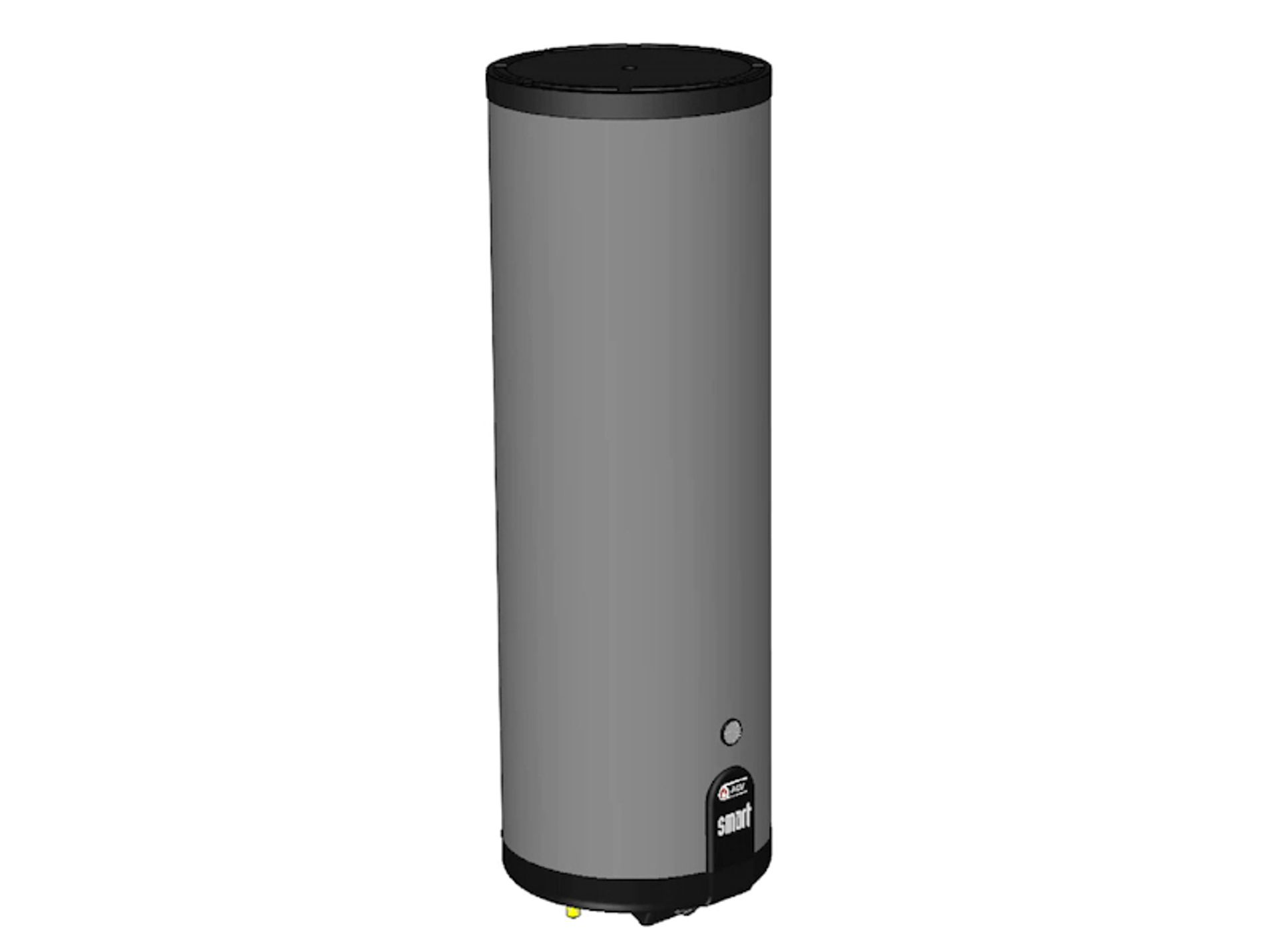

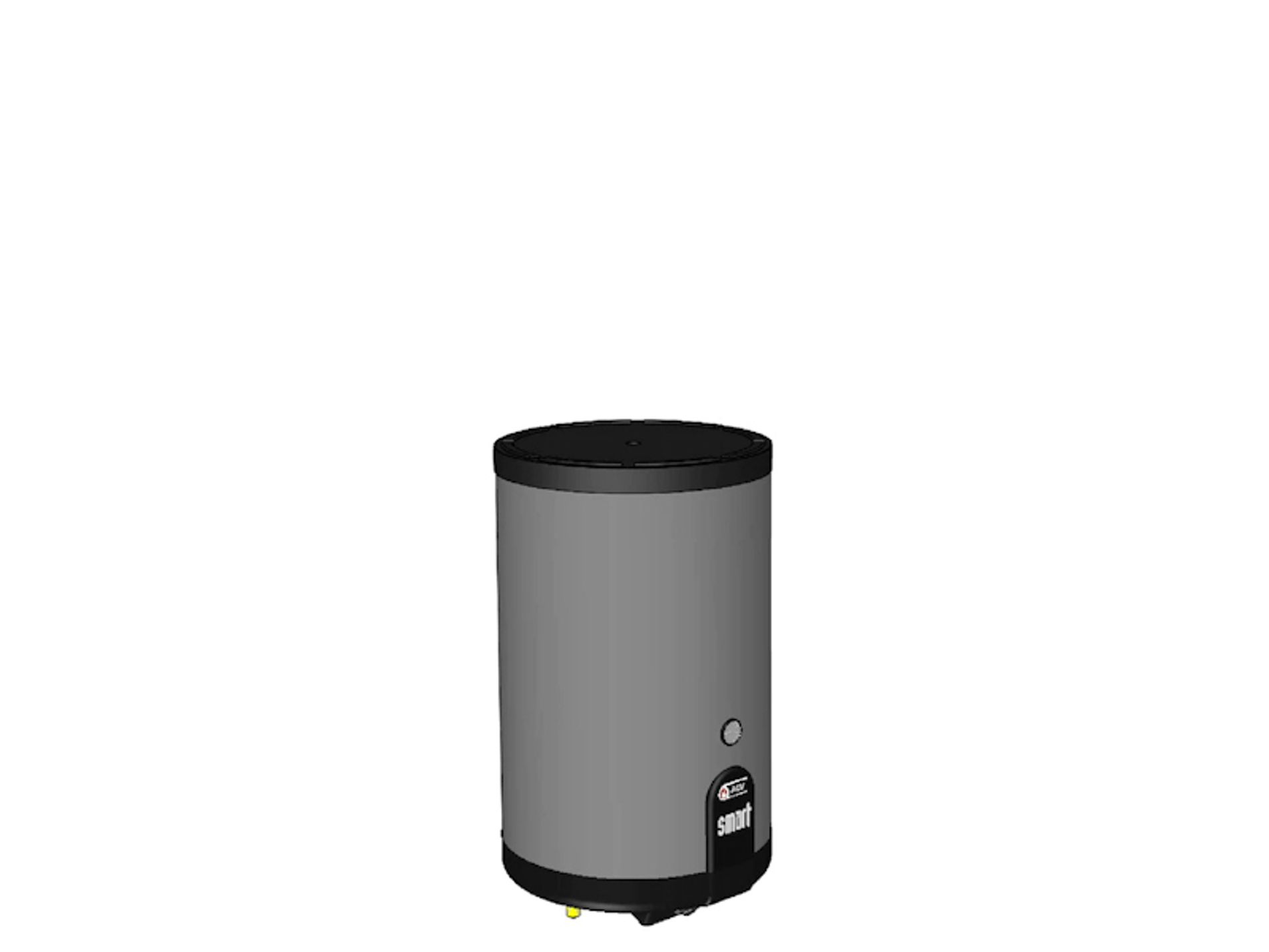

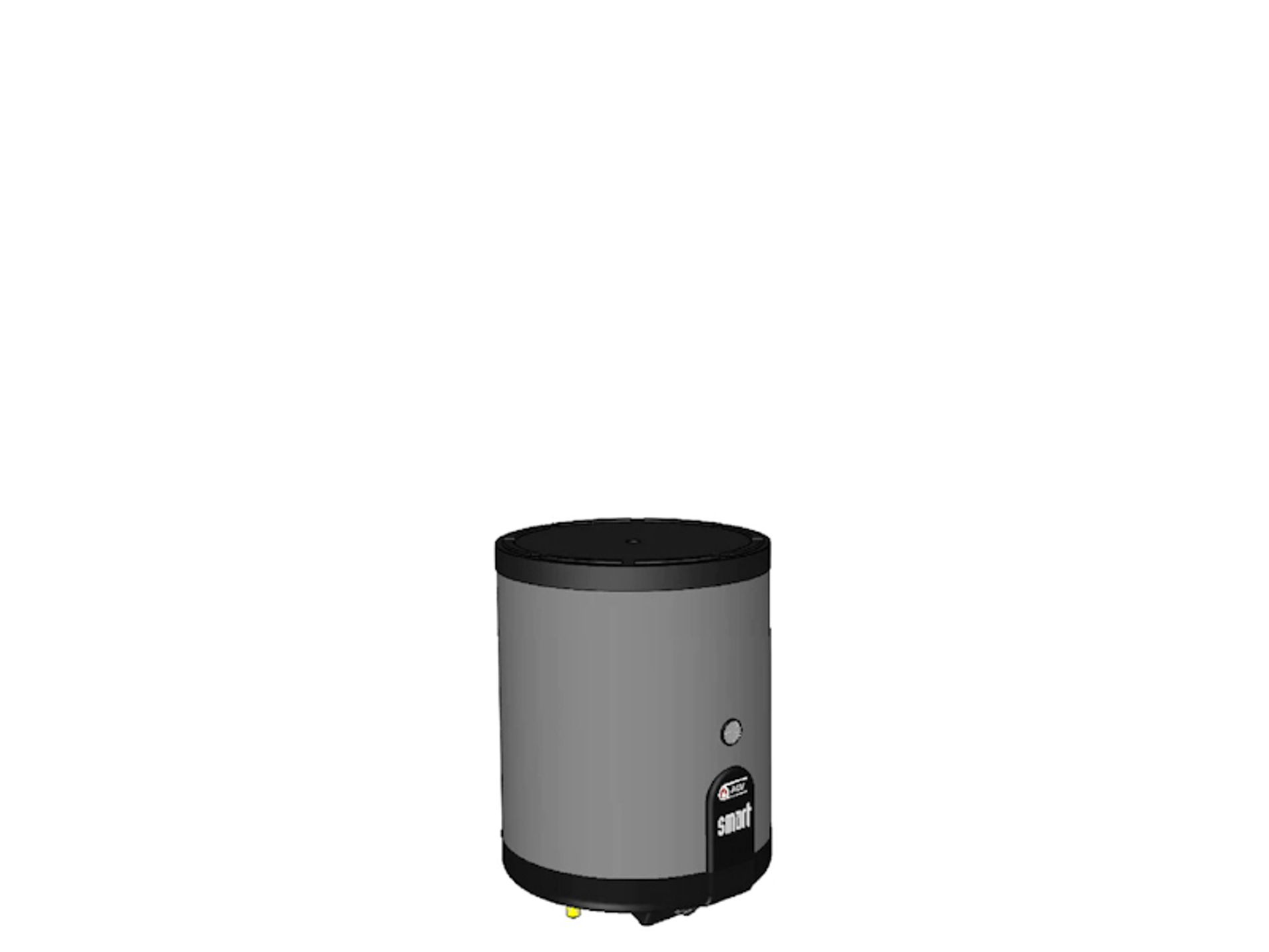

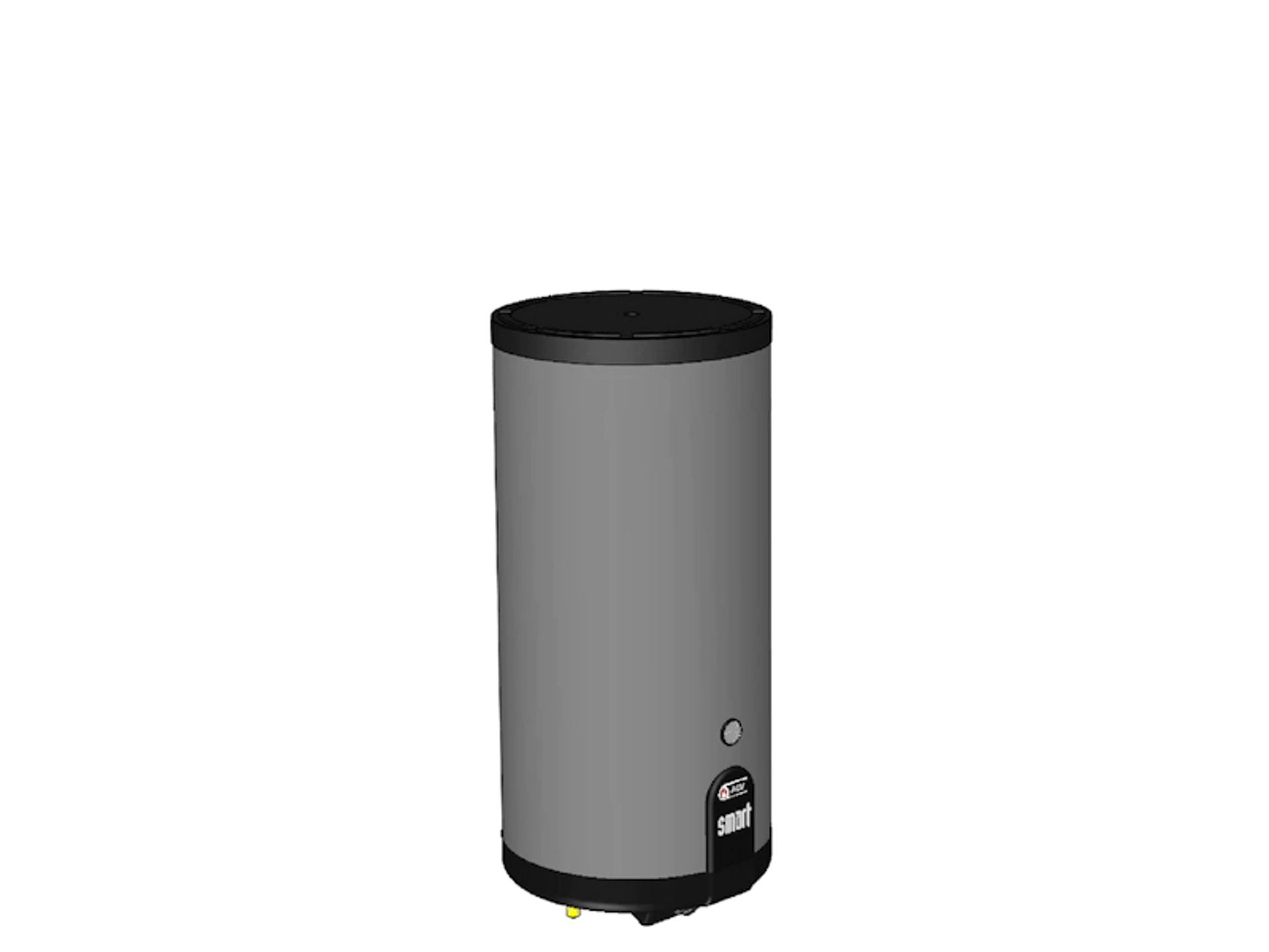

Smart EW 100 - 240 Omschrijving

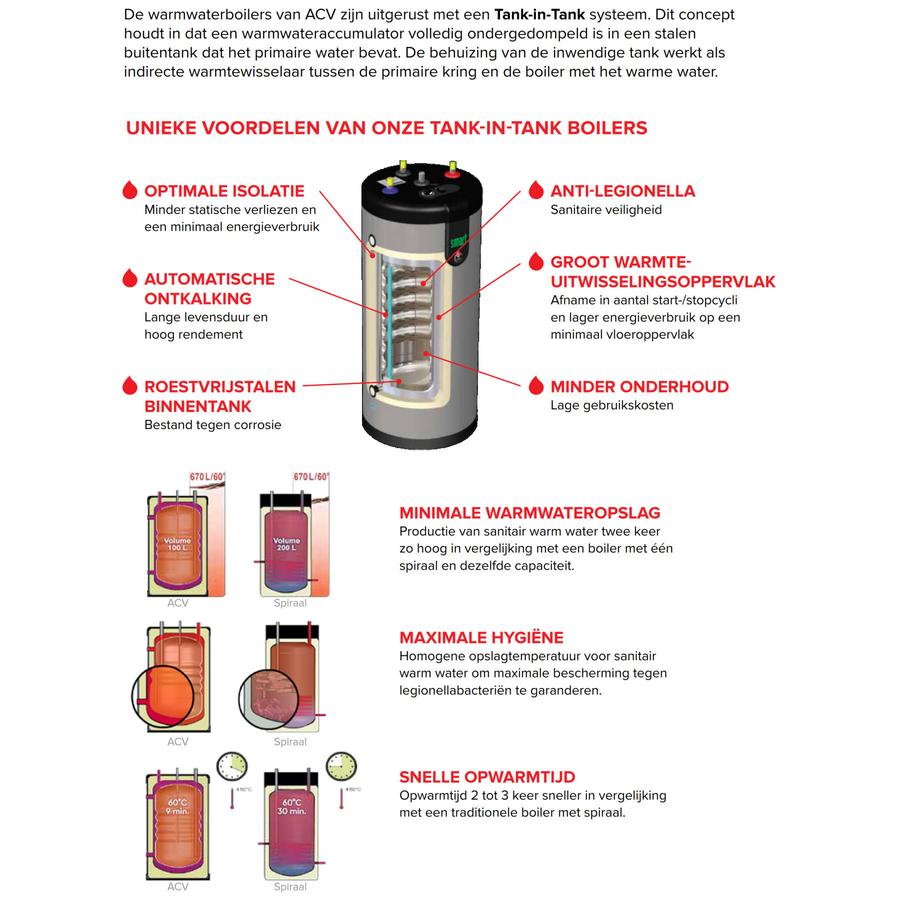

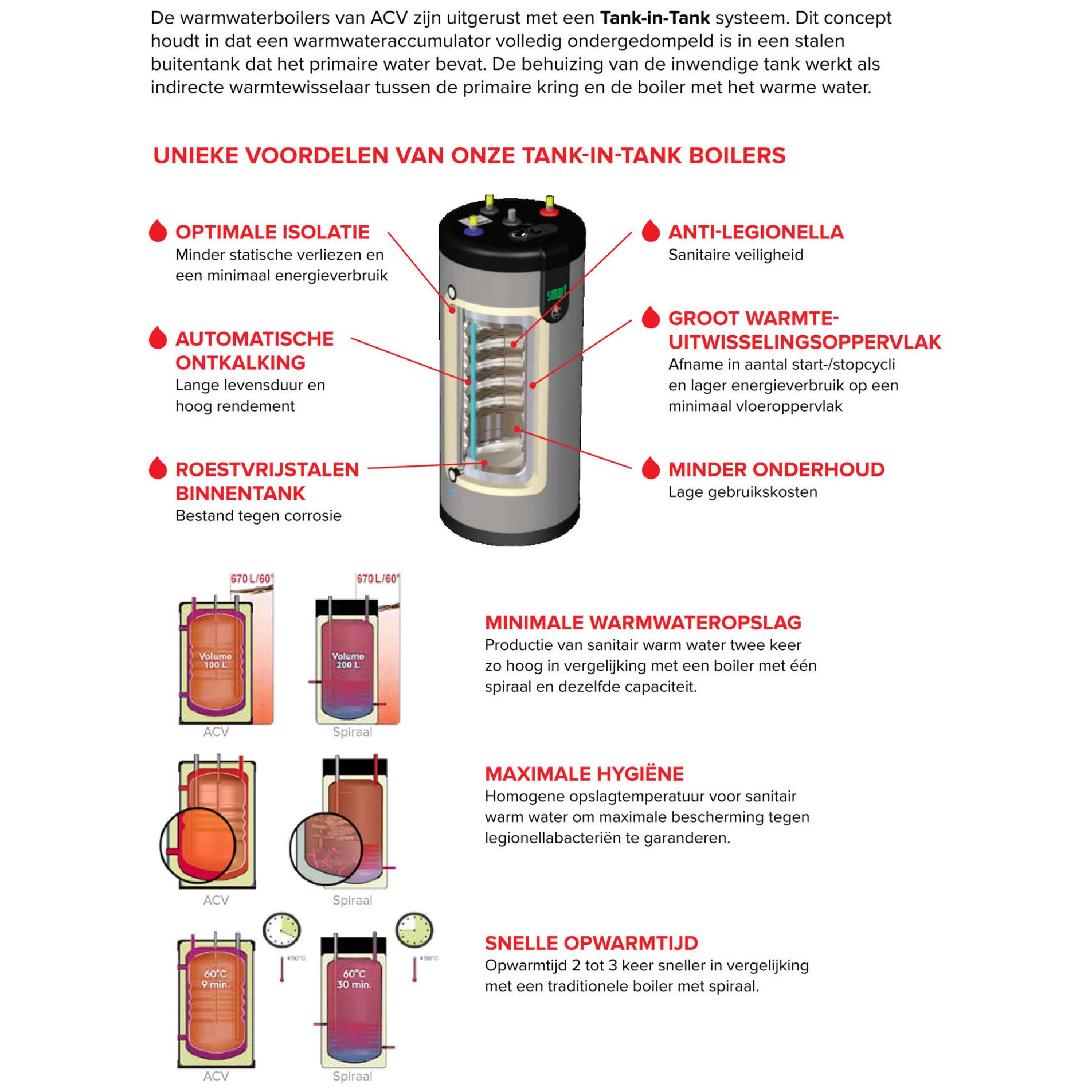

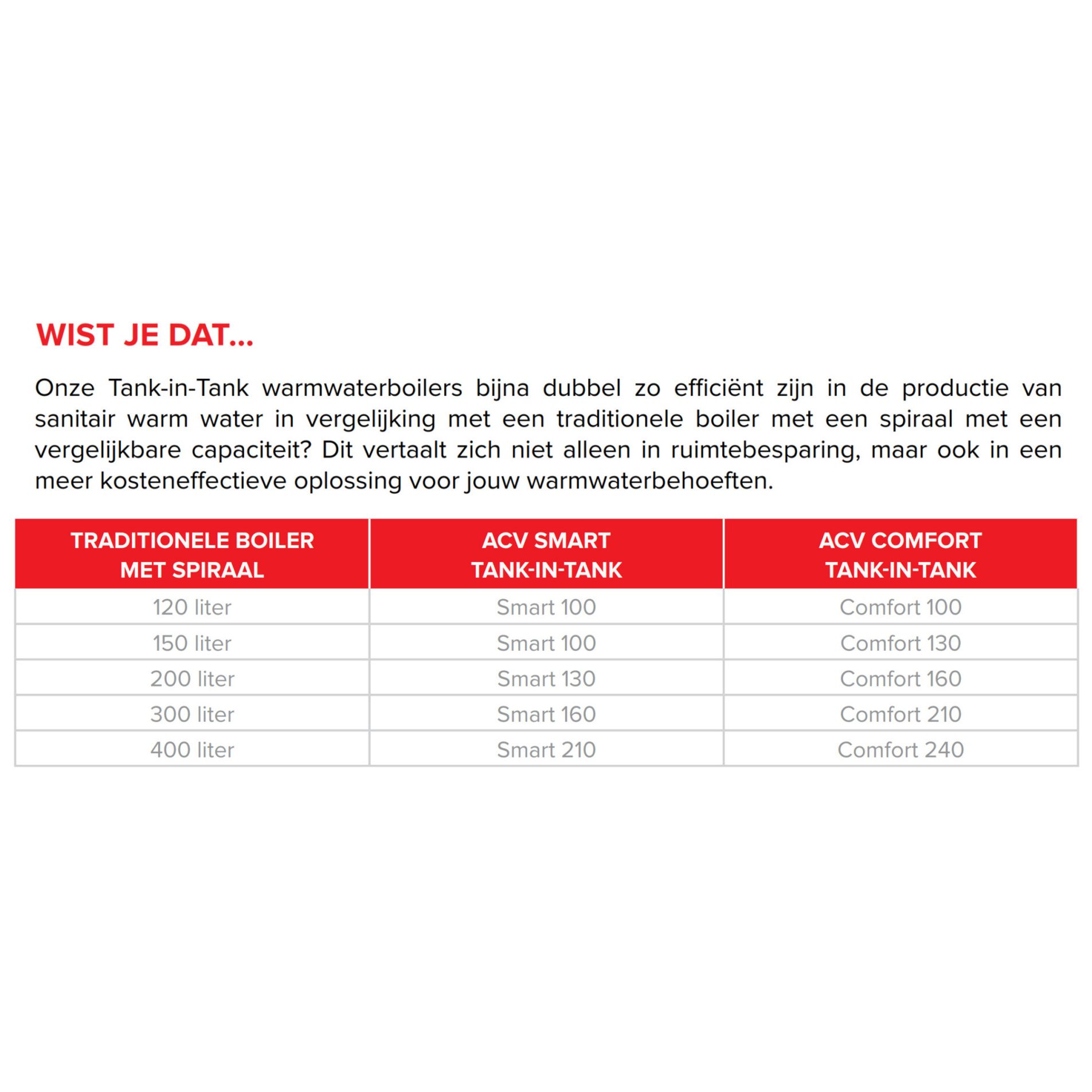

  • Indirecte boiler met extra elektrisch verwarmingselement van 2,2 kW in hoogwaardig roestvast staal volgens het unieke en efficiënte tank-in-tank principe
  • Deze range bestaat uit 5 modellen met een inhoud van 105, 130, 160, 203 en 242 liter, vermogen van 23 tot en met 68 kW en wordt standaard geleverd als hangende uitvoering en beperkt horizontaal
  • Met name geschikt voor woningen en kleine utiliteit
  • Eenvoudig te plaatsen en zeer onderhoudsarm
  • De Smart EW is volledig geïsoleerd met hoogwaardig polyurethaanschuim afgewerkt met een stevige laagschokbestendig polypropeen (CFC vrij)
  • Alle modellen zijn standaard uitgevoerd met een geïntegreerde bedieningsthermostaat met zomer- en winterschakelaar en inclusief ophangbeugels, manuele ontluchter en een dompelbuis in roestvast staal

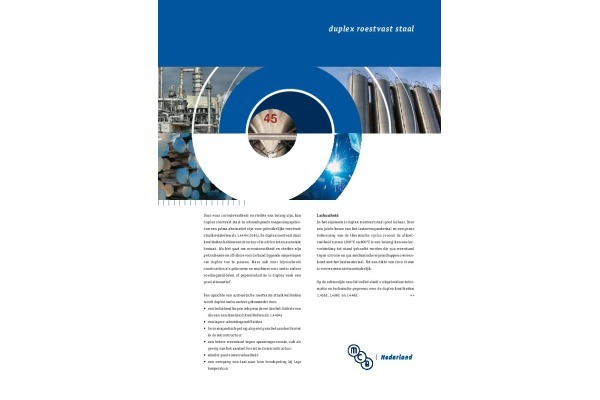

  • De Smart type EW 160 is leverbaar in speciaal Duplex RVS voor toepassing van sterk corrosief water
  • Anti-legionella met een opslagtemperatuur > 60°C

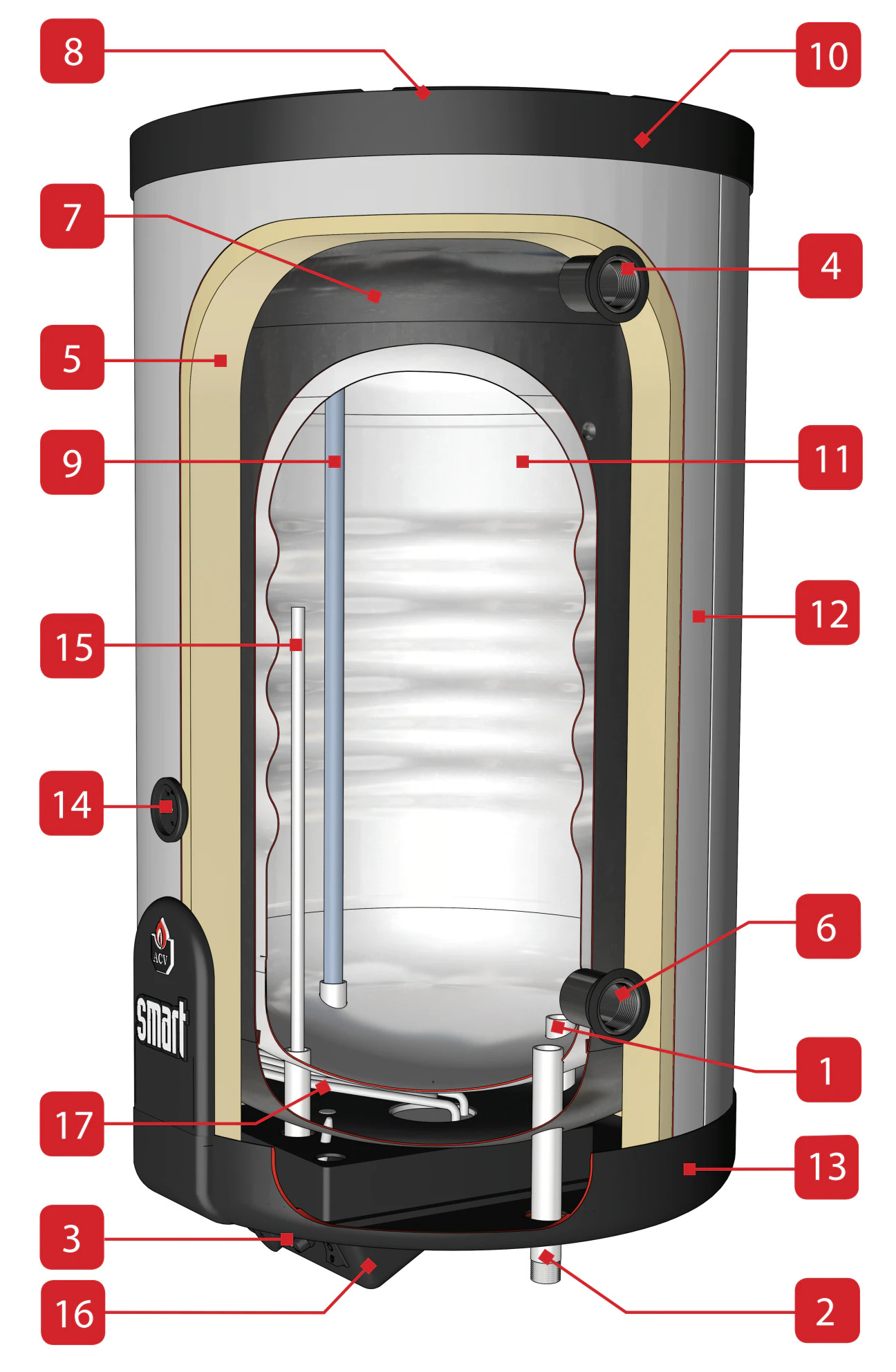

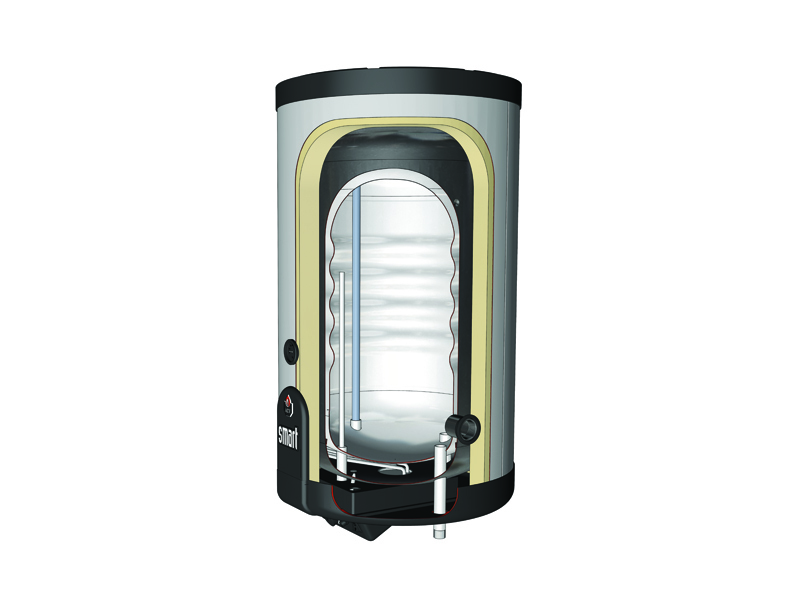

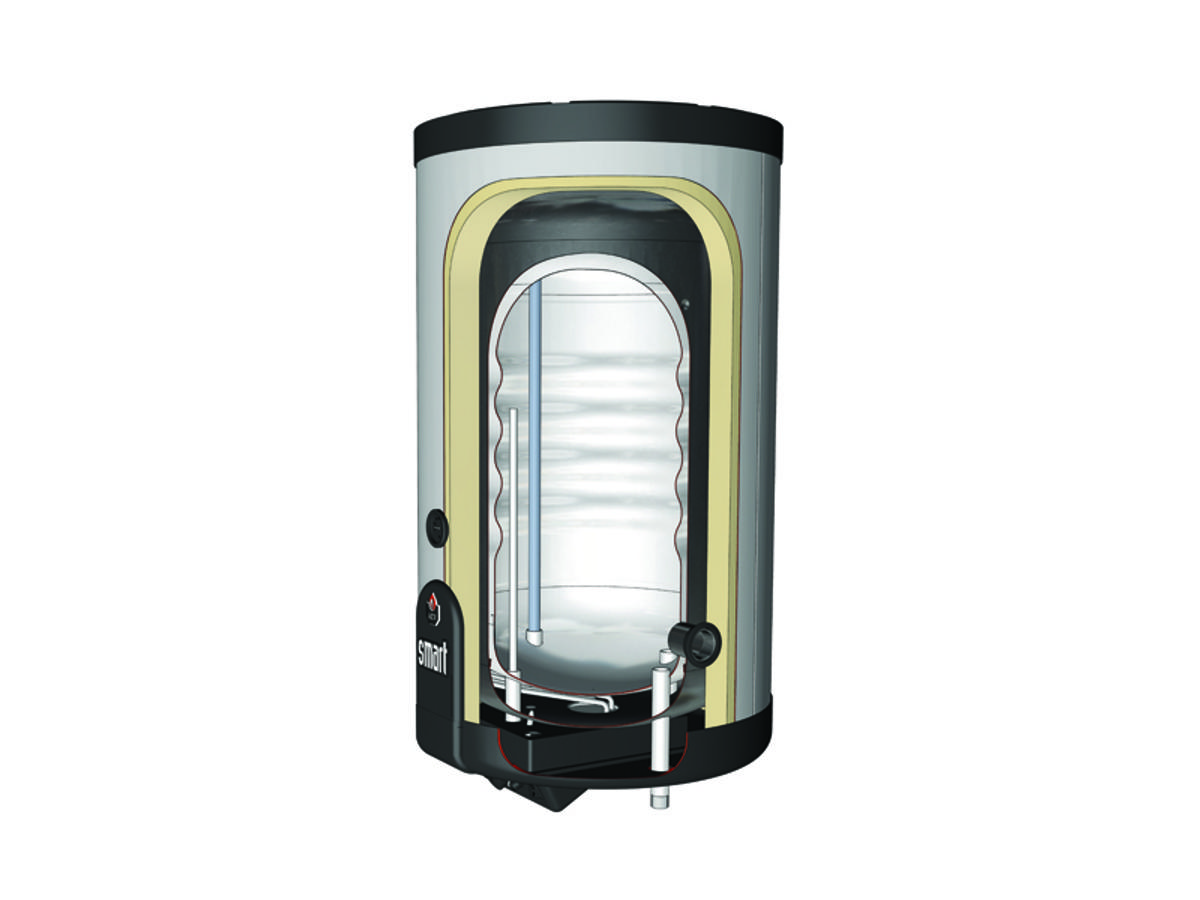

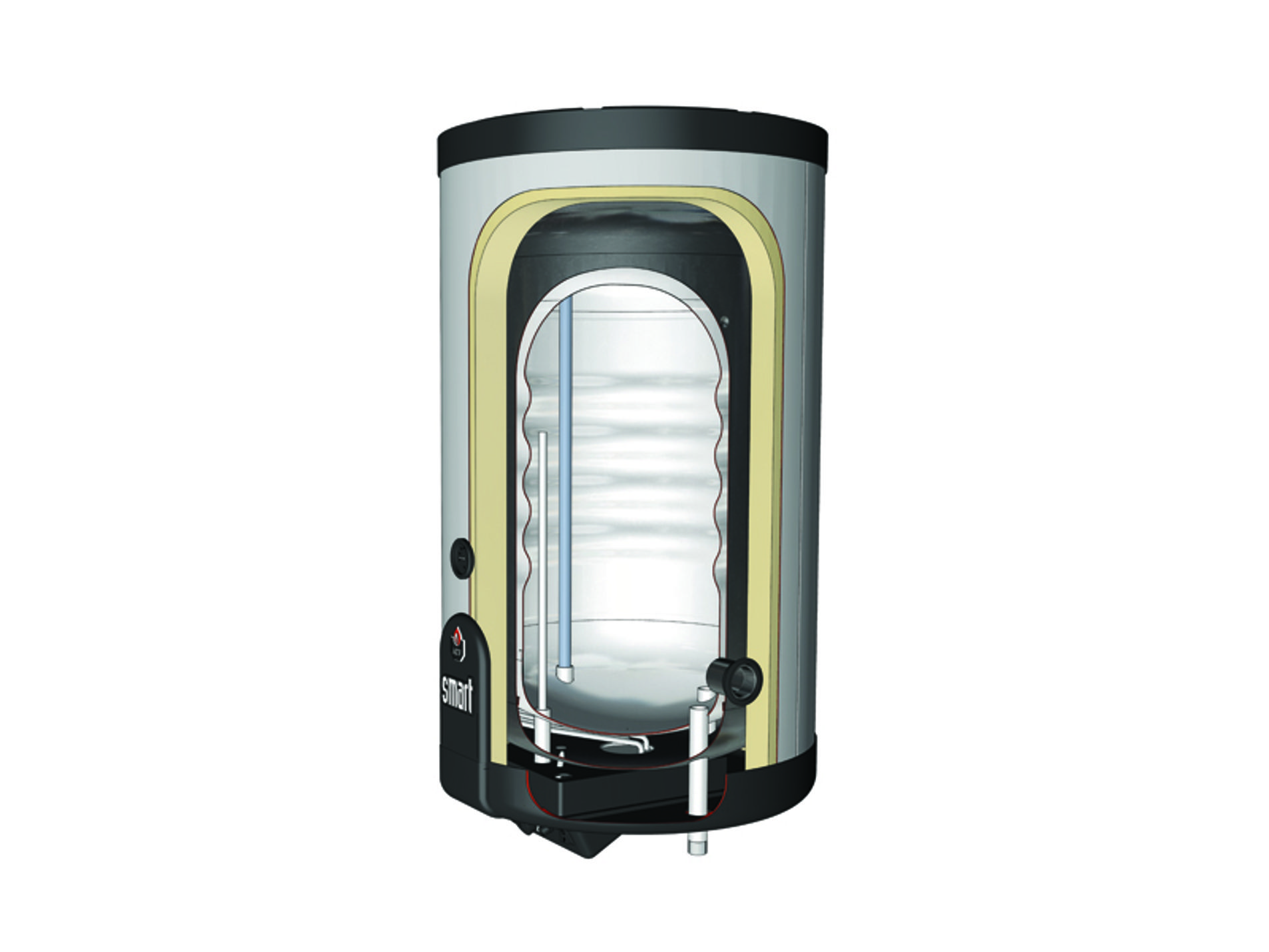

Doorsnede

Smart EW 100 - 240 Doorsnede

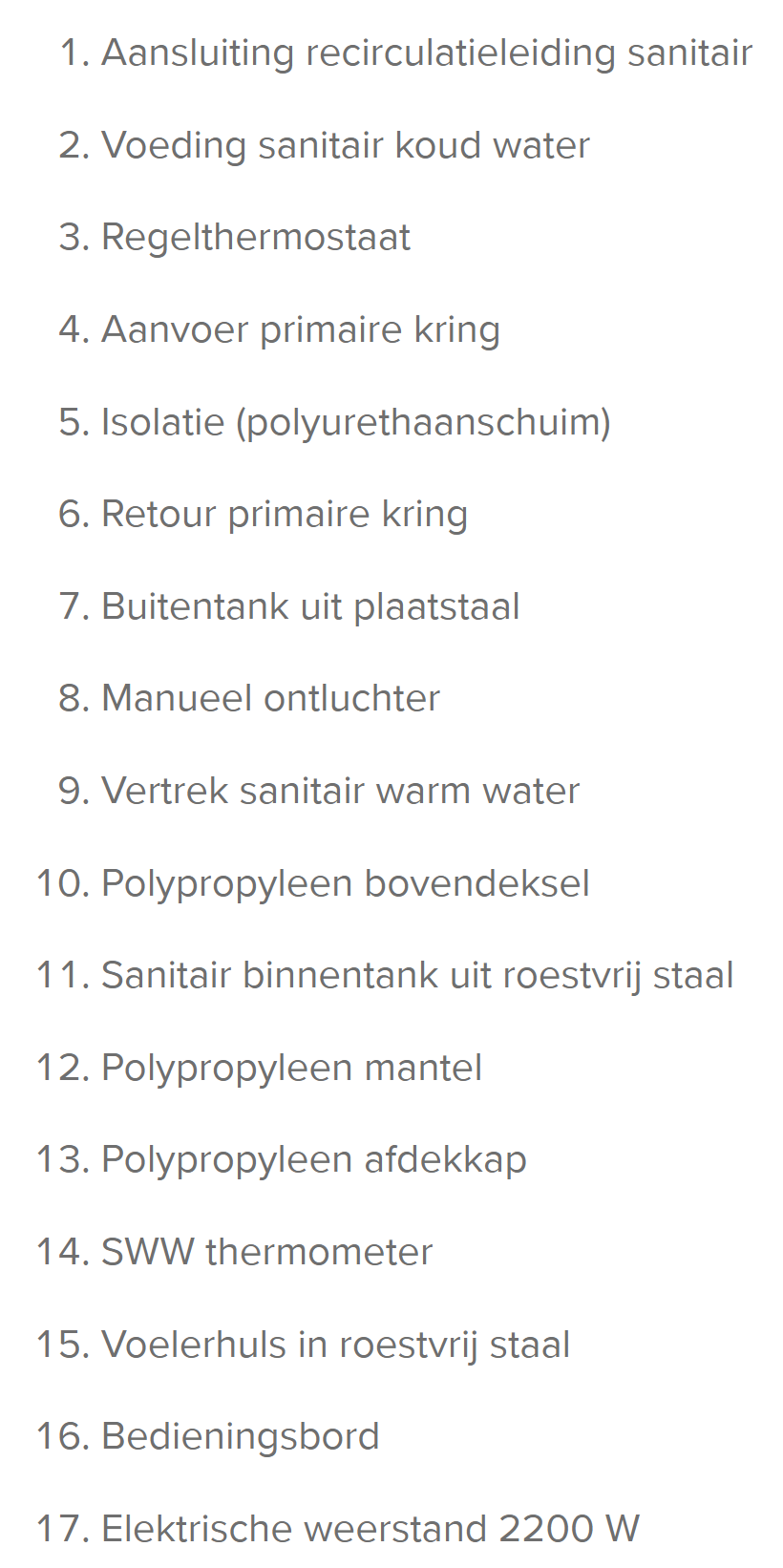

Legenda
1 Aansluiting recirculatieleiding sanitair water
2 Aansluiting sanitair koud water
3 Regelthermostaat
4 Aanvoer cv circuit
5 Isolatie van gespoten polyurethaanschuim
6 Retour cv circuit
7 Buitentank uit hoogwaardig plaatstaal
8 Manuele ontluchter
9 Aansluitig sanitair warm water
10 Bovendeksel van polypropeen
11 Sanitair binnentank van hoogwaardig roestvast staal
12 Mantel van dik schokbestendig polypropeen
13 Afdekkap van polypropeen
14 Thermometer sanitair warm water
15 Voelerbuis in roestvast staal
16 Elektrisch verwarmingselement 230 V / 2200 W

Specificaties

Smart EW 100 - 240 Specificaties

Smart EW EW 100 EW 130 EW 160 EW 210 EW 240
Artikelnummer 06623501 06623601 06623701 06623801 06623901
Artikelnummer uitvoering in Duplex staal - - 06609701 - -
Eigenschappen
Capaciteit (totaal) 105 130 161 203 242 liter
Verwarmingsoppervlak sanitaire tank 1,03 1,26 1,54 1,94 2,29
Capaciteit (sanitair warm water) 75 99 126 164 200 liter
Aansluiting primaire circuit 1 (F) 1 (F) 1 (F) 1 (F) 1 (F) " Ø
Aansluiting sanitaire installatie 3/4 (M) 3/4 (M) 3/4 (M) 3/4 (M) 3/4 (M) " Ø
Aansluiting - hercirculatie / veiligheidsklep 3/4 (M) 3/4 (M) 3/4 (M) 3/4 (M) 3/4 (M) " Ø
Primair debiet (ΔT 10K) 2100 2600 3500 4200 5500 liter/uur
Drukverlies (primary - ΔT10K) 17 22 37 45 51 mbar
Max bedrijfstemperatuur (primair) 90 90 90 90 90 °C
Max bedrijfsdruk (sanitair warm water) 8,6 8,6 8,6 8,6 8,6 bar
Max bedrijfsdruk (primair) 3 3 3 3 3 bar
Leeggewicht  49 55 65 75 87 kg
Voedingsspanning 230 230 230 230 230 V
Elektrisch verwarmingselement 2,2 2,2 2,2 2,2 2,2 kW
Max waterdruk (sanitair warm water) 10 10 10 10 10 bar
Energielabel B B B B B
Sanitaire prestaties
Piekdebiet bij 40 °C 236 321 406 547 700 liter/10 min
Piekdebiet bij 45 °C 202 275 348 469 600 liter/10 min
Piekdebiet bij 60 °C 117 161 209 272 337 liter/10 min
Piekdebiet 1ste uur bij 40 °C 784 1063 1349 1820 2319 liter/60 min​
Piekdebiet 1ste uur bij 45 °C 672 911 1156 1560 1988 liter/60 min​
Piekdebiet 1ste uur bij 60 °C 384 549 689 913 1165 liter/60 min​
Continu debiet bij 40 °C 658 890 1132 1527 1943 liter/uur
Continu debiet bij 45 °C 564 763 970 1309 1665 liter/uur
Continu debiet bij 60 °C 320 465 576 769 994 liter/uur
Opwarmtijd van 10 tot 80 °C (ketel)  24 22 22 20 20 min
Opwarmtijd van 10 tot 60 ºC (elektrisch element) 165 207 260 337 397 min
Opgenomen vermogen tank  (warmtebron: ketel) 23 31 39 53 68 kW

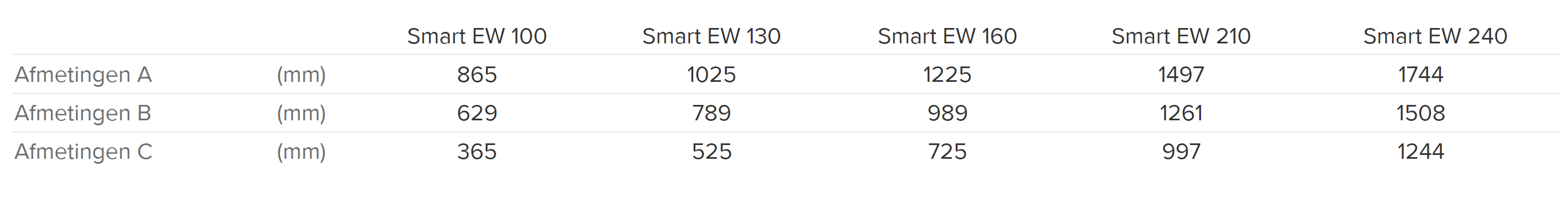

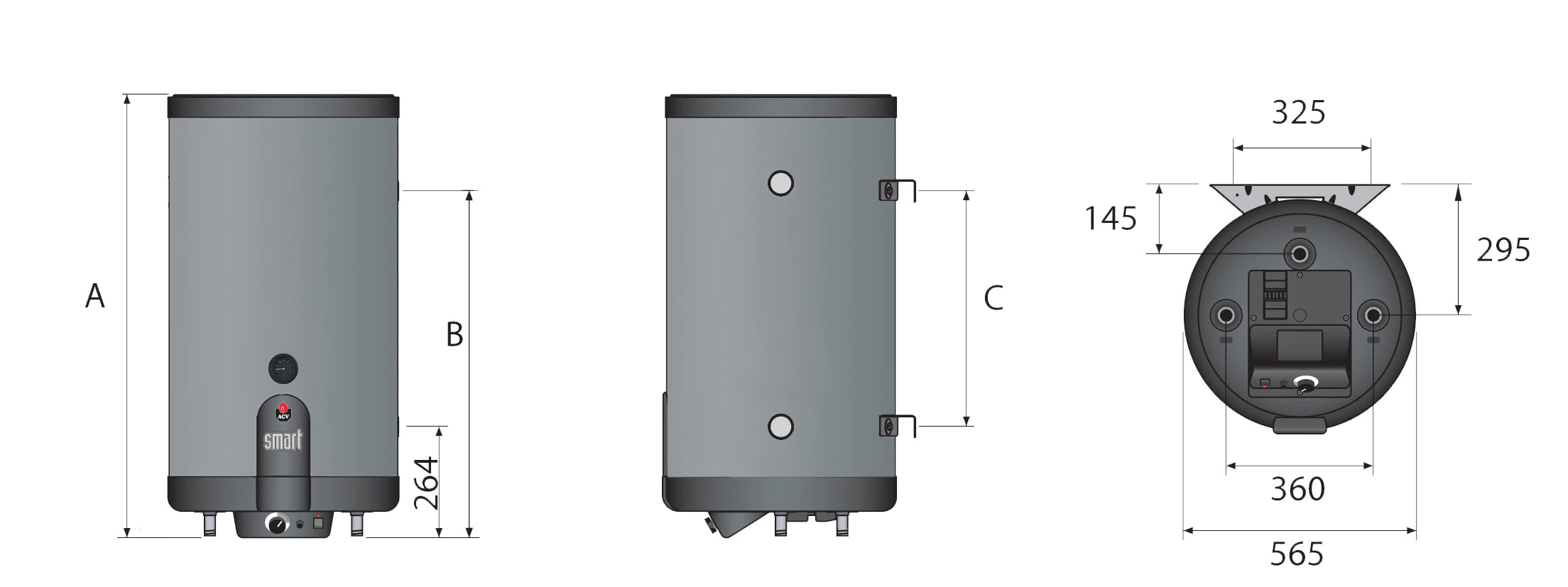

Afmetingen
A 965 1025 1225 1497 1744 mm
B 629 789 989 1261 1508 mm
C 365 525 725 997 1244 mm
Afm. - Hoogte (met aansluitingen) 965 1025 1225 1497 1744 mm
Afm. - Hoogte (zonder aansluitingen) 800 960 1160 1435 1680 mm
Afm. - Breedte of Diameter (zonder aansluitingen) 565 565 565 565 565 mm

Opmerking:

  • De prestaties in de tabel hierboven werden verkregen op basis van de daarin vermelde minimum vermogens
  • Bij een ketel met een kleiner vermogen zullen de sanitaire warm waterprestaties ook kleiner zijn. Raadpleeg ons indien nodig
  • De prestaties in de tabel zijn berekend zonder thermostatische mengkraan
  • De gegevens hebben uitsluitend betrekking op een verticaal opgesteld toestel

Downloads

Downloads voor Smart EW 100 - 240

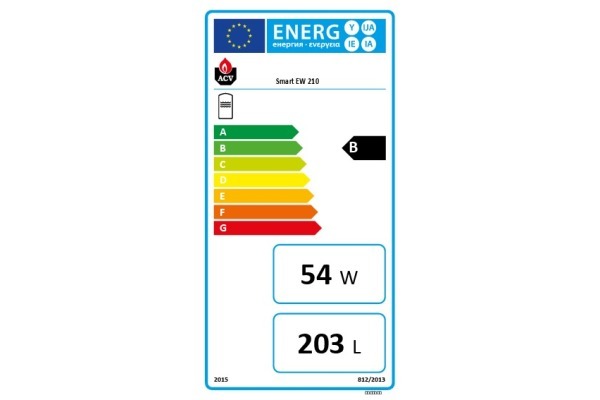

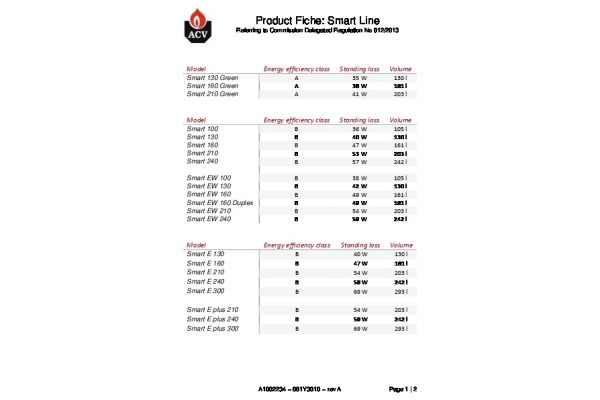

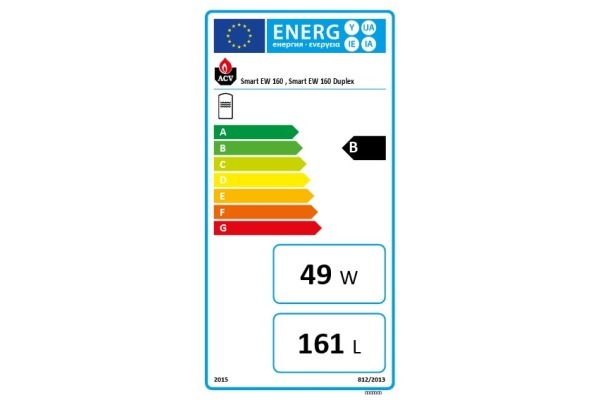

Energielabels
