Omschrijving

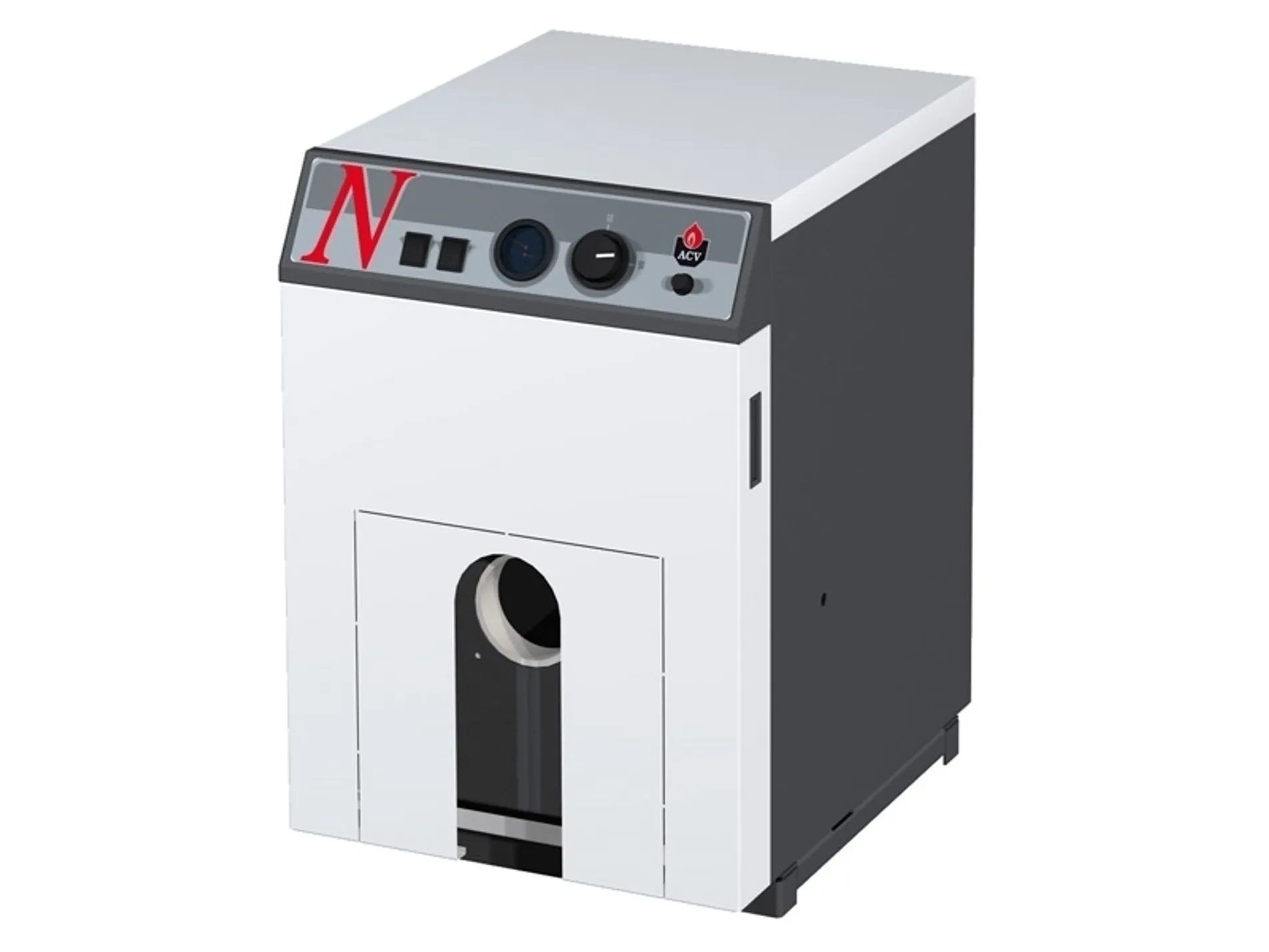

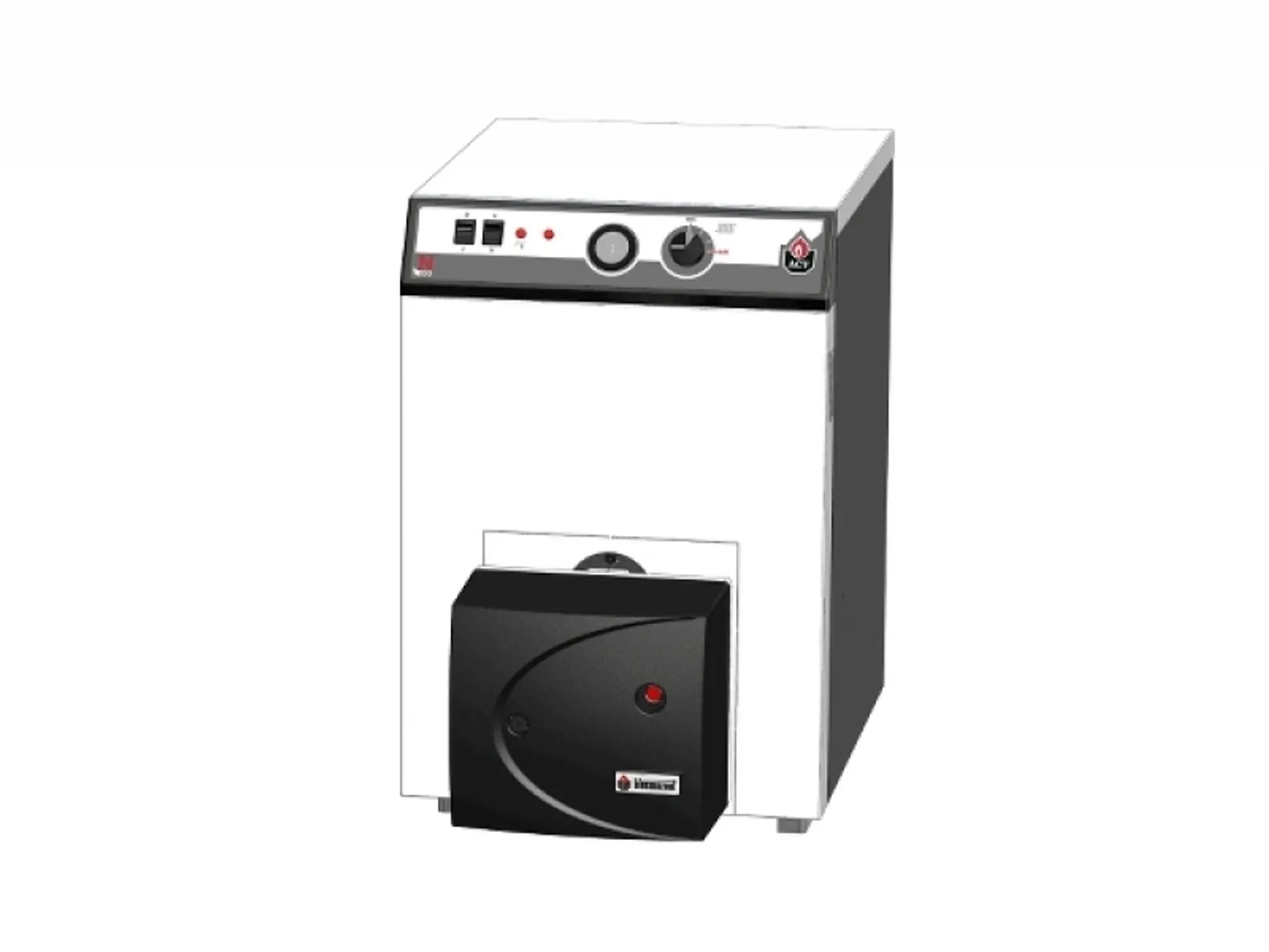

Compact N Omschrijving

  • Staande verwarmingsketel

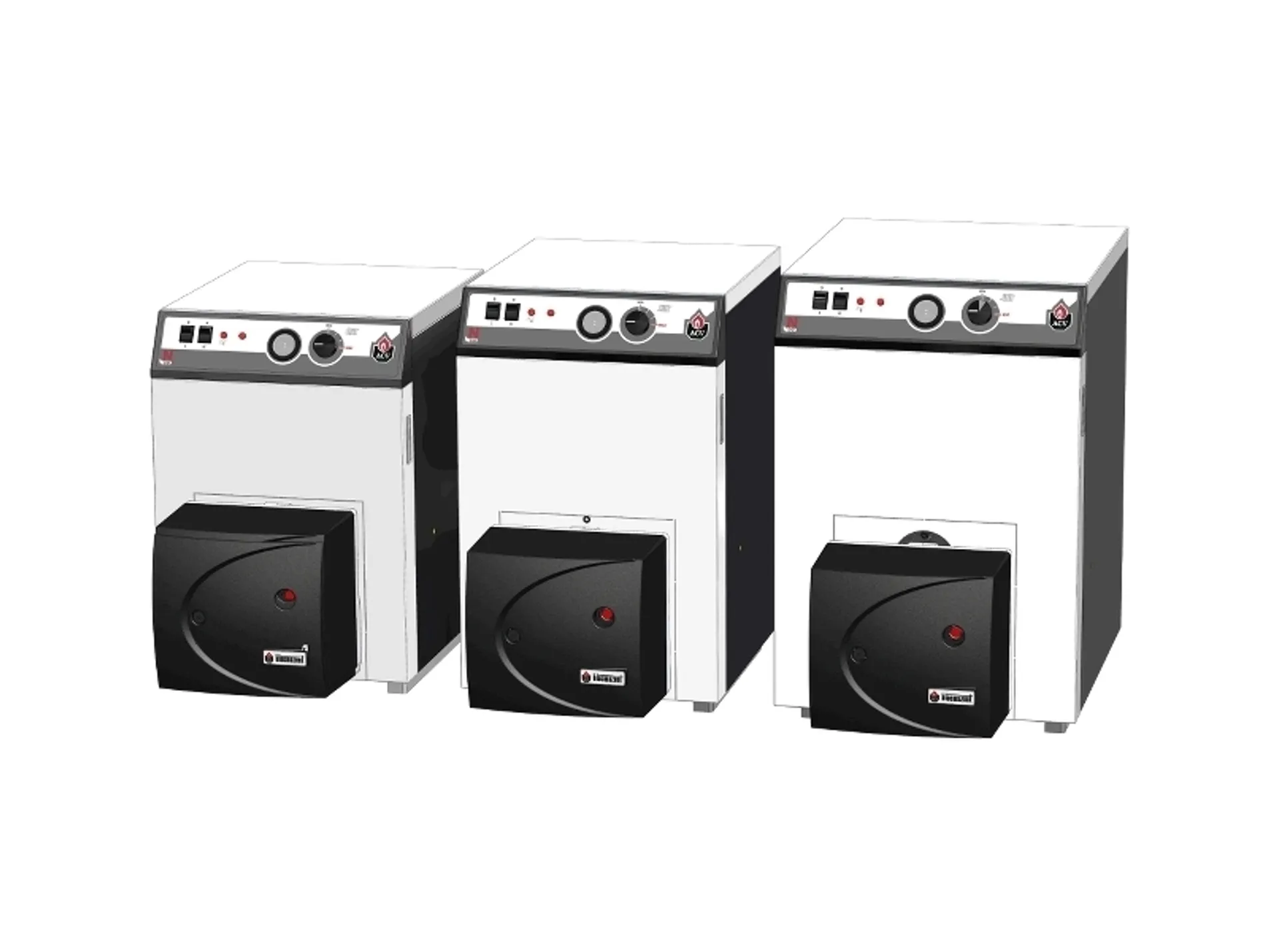

  • 4 modellen met een nominaal vermogen van 16 - 51 kW
  • Staande uitvoering
  • Geschikt voor olie, aardgas of propaan
  • Leverbaar met voorzetbrander en regeling
  • Volledig watergekoelde verbrandingskamer
  • Isolatie van hoogwaardig mineraal wol regeling afgewerkt met een gelakte stalen mantel

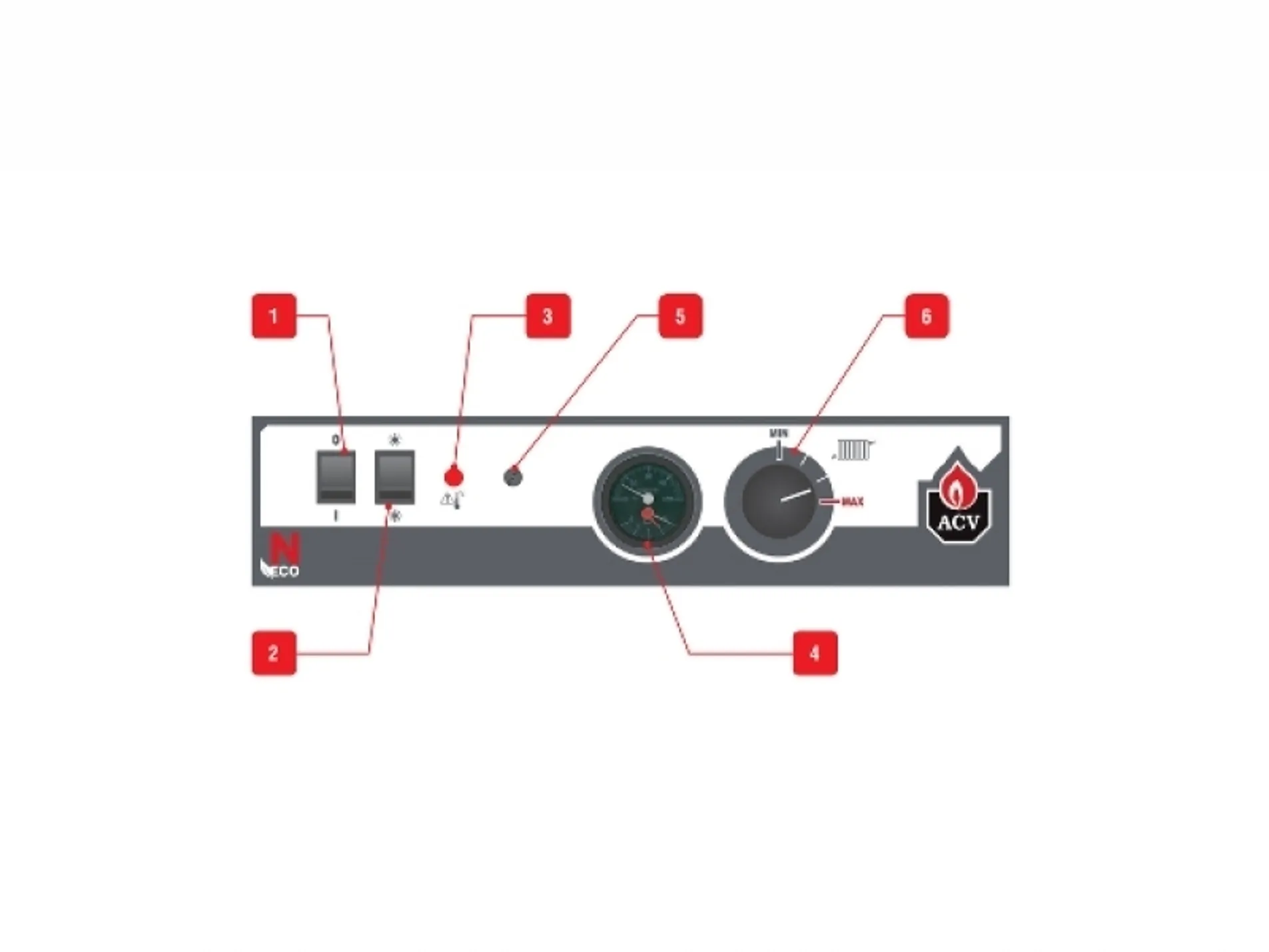

  • Geïntegreerd bedienings- en regelpaneel met: hoofdschakelaar, zomer/winter schakelaar, regelthermostaat en thermomanometer
  • Sturing boiler optioneel met BC 01 Boiler Control

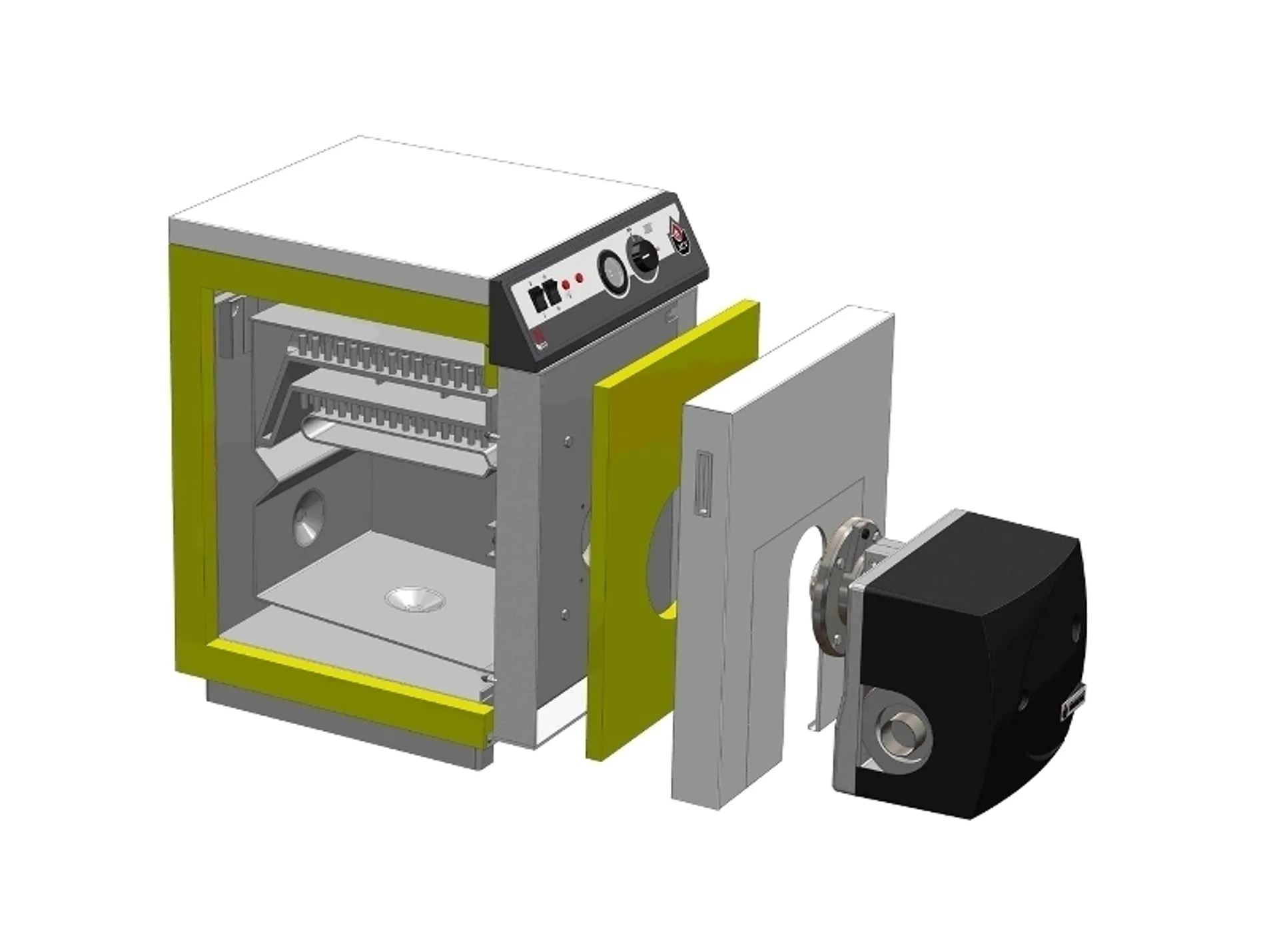

  • Eenvoudig te onderhouden branderdeur zowel links als rechts draaibaar te monteren

*Let op, dit toestel is alleen geschikt voor vervanging, industriële en maritieme toepassing

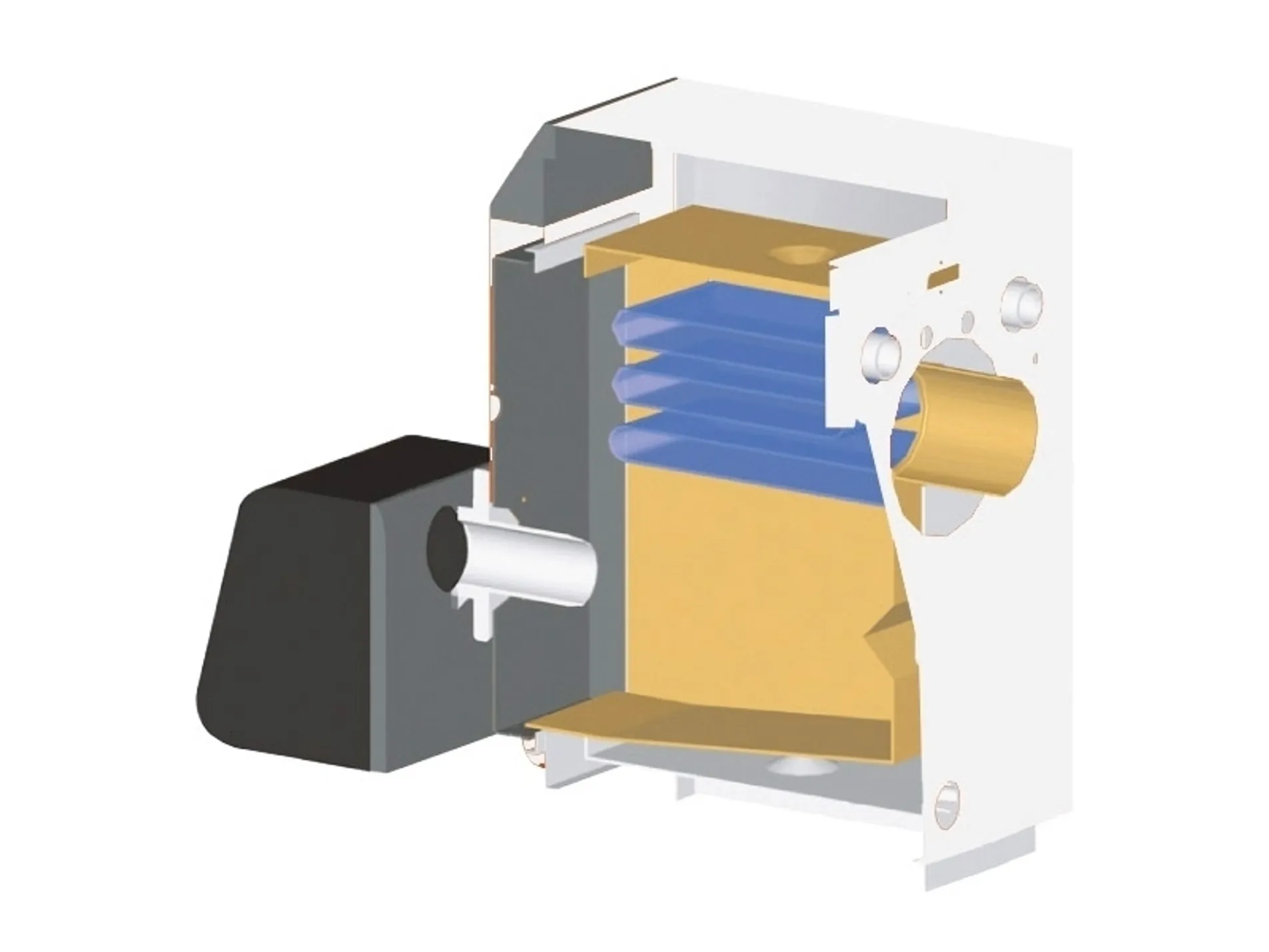

Doorsnede

Compact N Doorsnede

Legenda
1 Bedieningspaneel
2 Retarders (6)
3 Thermische isolatie
4 verwarmingslichaam
5 Vuurhaarddeur met isolatiebaksteen
6 Stookoliebrander (niet meegeleverd)
7 Aanvoer verwarming
8 Aansluitpunt elektrische voeding
9 Retour verwarming
10 Rookgasaansluiting
11 Minimaalthermostaat 45 °C (T.O.D.)
12 Aftapkraan



Specificaties

Compact N Specificaties

Type   Mini N0 N1 N2 N3
Artikelnummer   01131113 01647401 01647501 01647601
Eigenschappen
Brandstof   olie olie olie olie
Maximale belasting (input) - PCI   18,4 28 40 57 kW
Nominaal vermogen (max) (80/60 ºC)   16,6 25 35,7 51 kW
Inhoud wisselaar (totaal)   17 31 37 53 liter
Aansluiting cv   3/4 (F) 1 (F) 1 (F) 5/4(F) " Ø
Drukverlies rookgassen   0,11 0,15 0,17 0,15 mbar
Rookgasafvoer   80 130 130 150 Ø mm
Verbrandingsrendement   90 90 90 90 %
Leeg gewicht   62 108 122 157 kg
Maximale bedrijfstemperatuur   90 90 90 90 °C
Maximale druk cv   3 3 3 3 bar
Voedingsspanning   230 230 230 230 V
Rookgasaansluiting   B23 B23 B23 B23

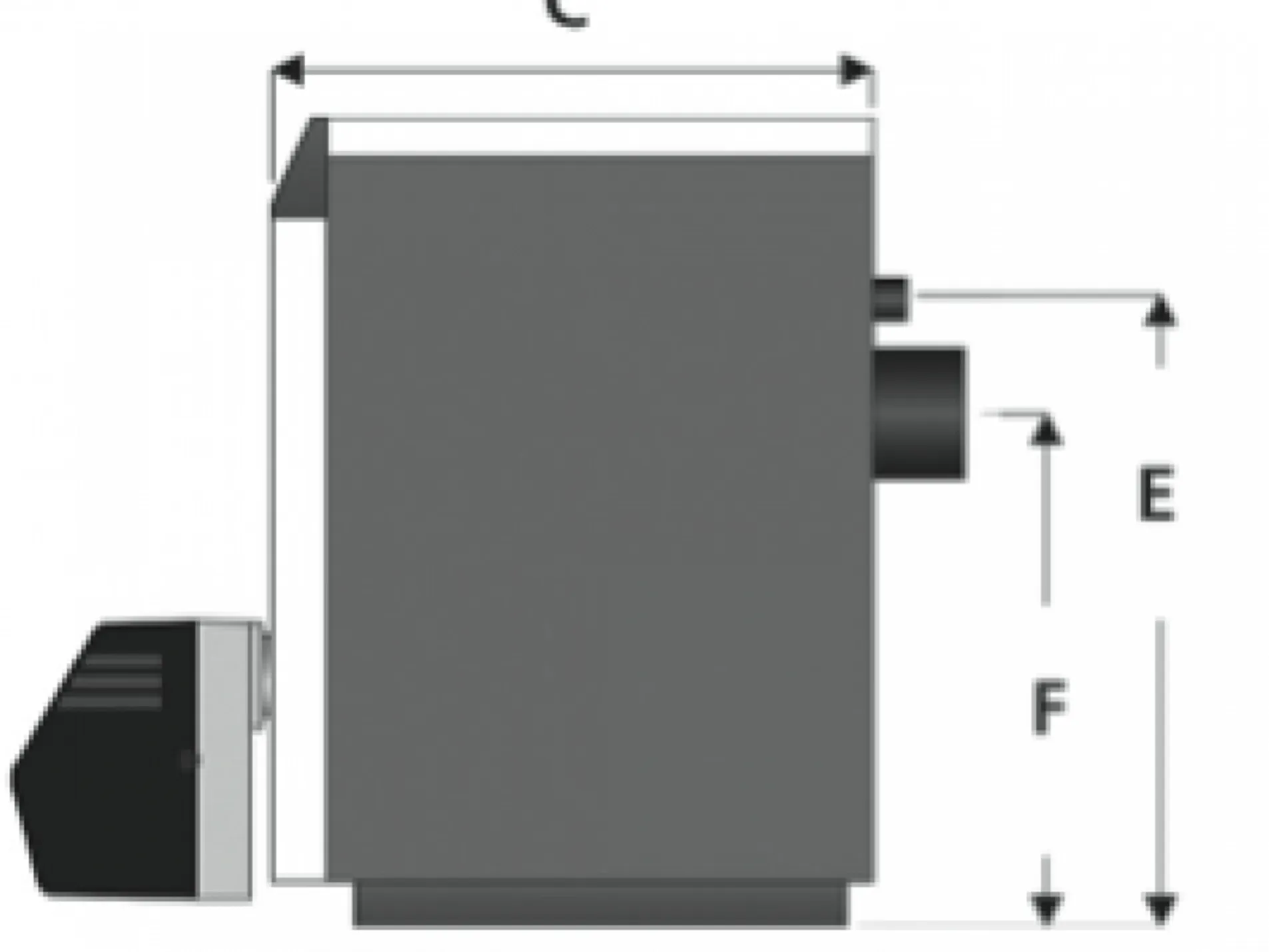

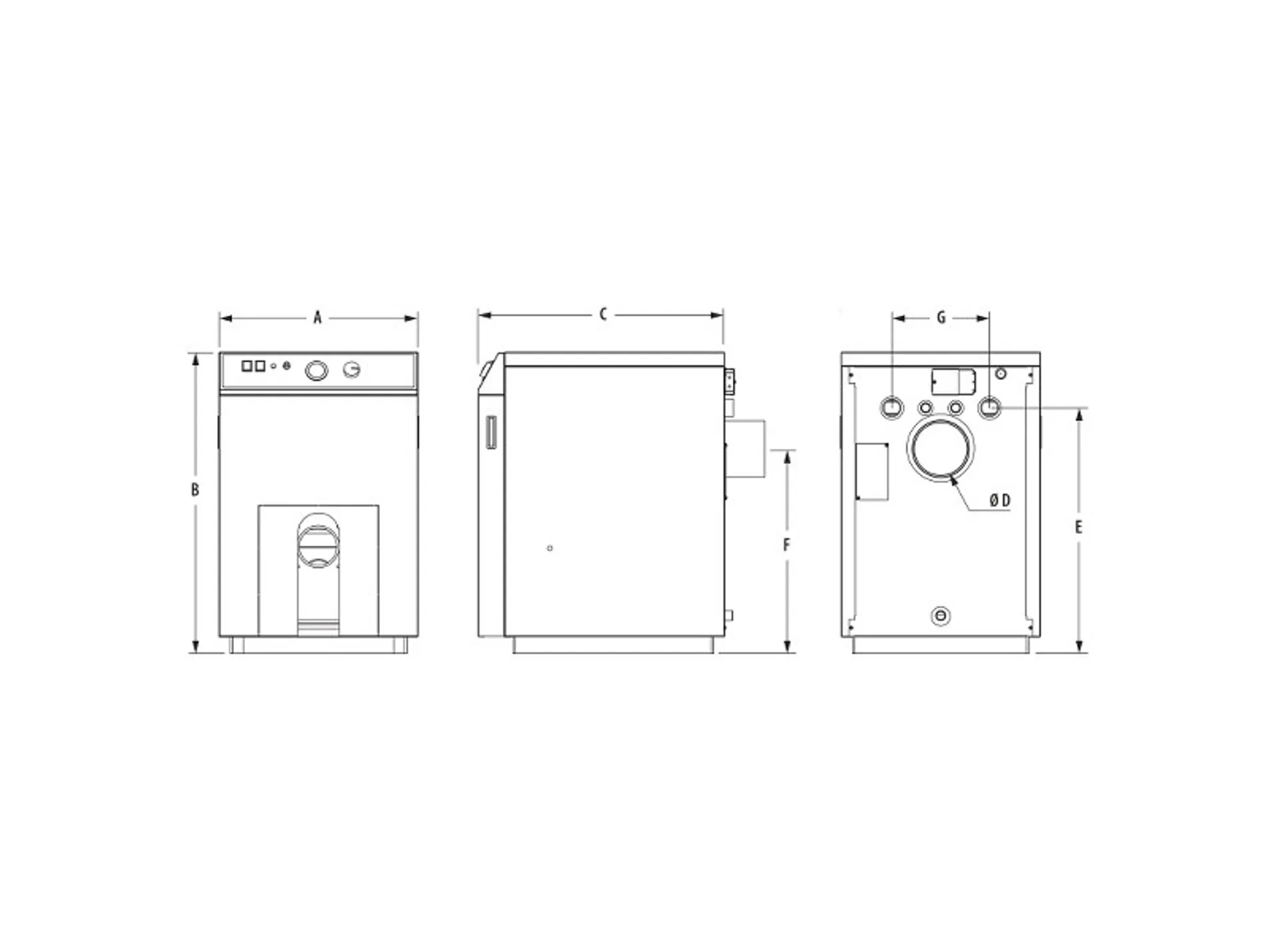

Afmetingen
Afmeting A   370 470 470 530 mm
Afmeting B   565 700 765 805 mm
Afmeting C   495 566 566 656 mm
Afmeting E   425 550 615 645 mm
Afmeting F   375 445 510 550 mm
Afmeting G   187 260 260 260 mm

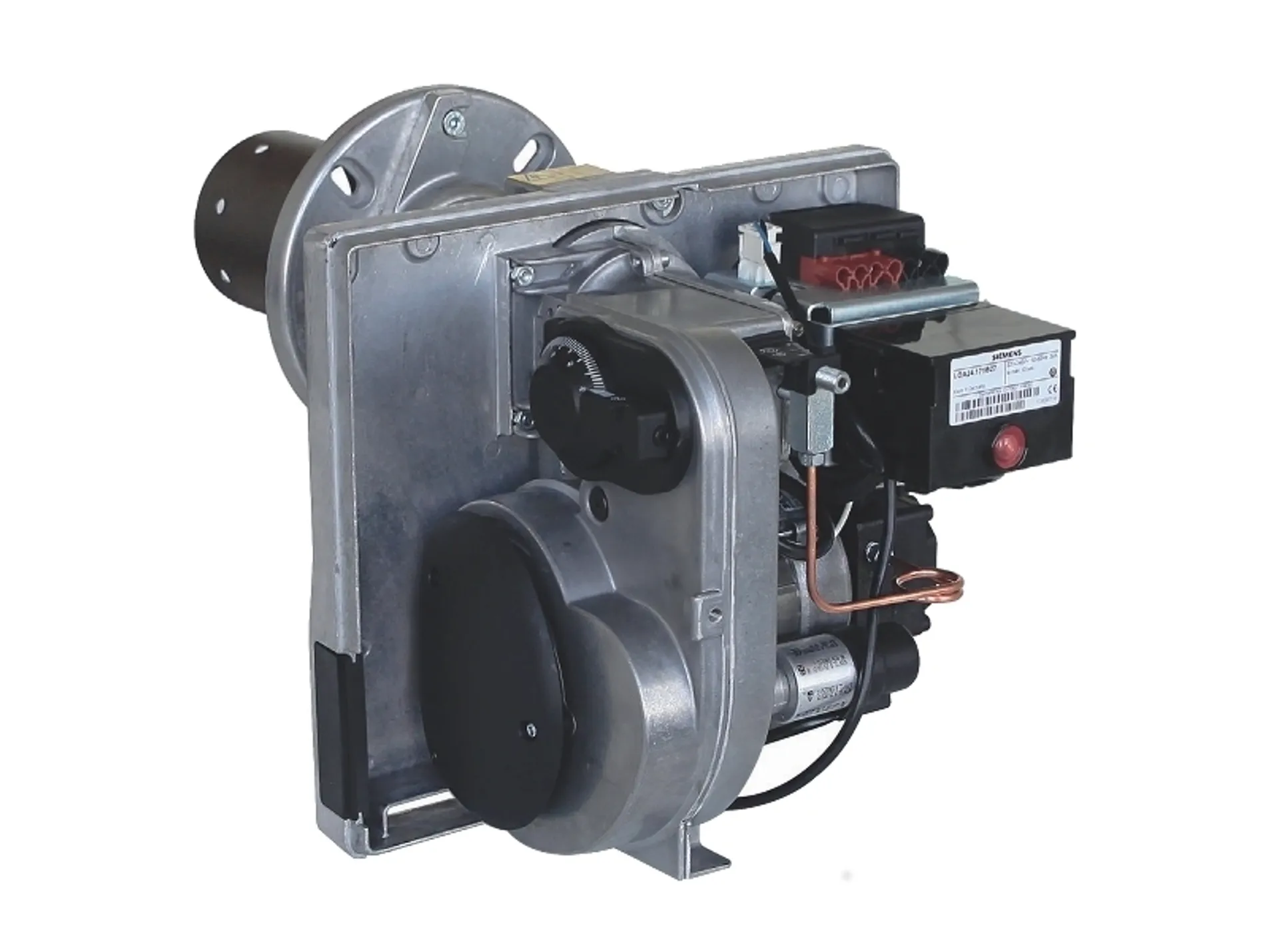

Voorzetbrander olie           Artikel nummer
Oliebrander met voorverwarming voor Mini N0 (Elco)           00008604
Oliebrander voor N1 - N2 (Elco)           00008600
Oliebrander voor N3 (Elco)           00008601



Accessoires verwarmingsketel staand           Artikel nummer
Boiler Control BC 01           10439332

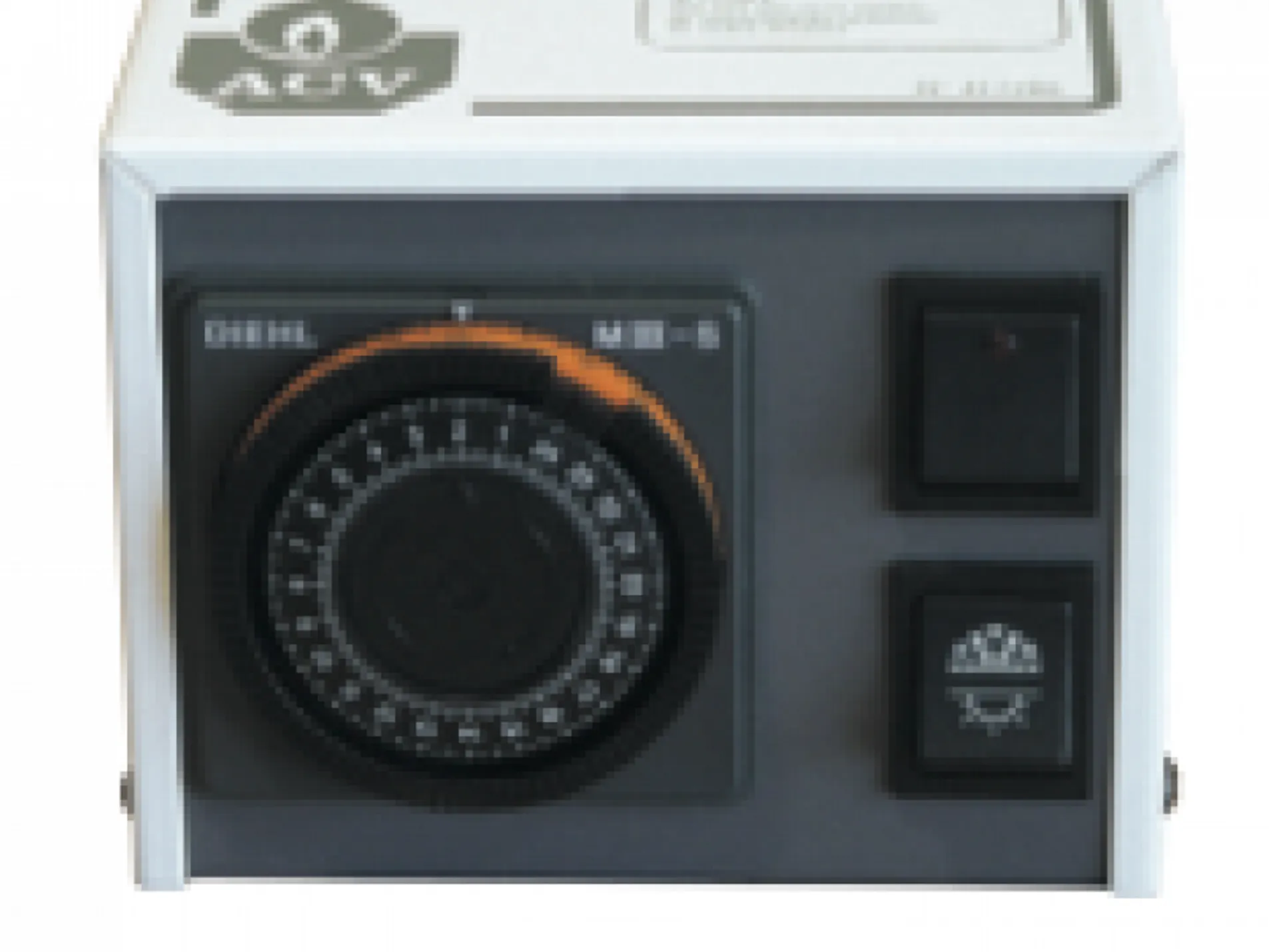

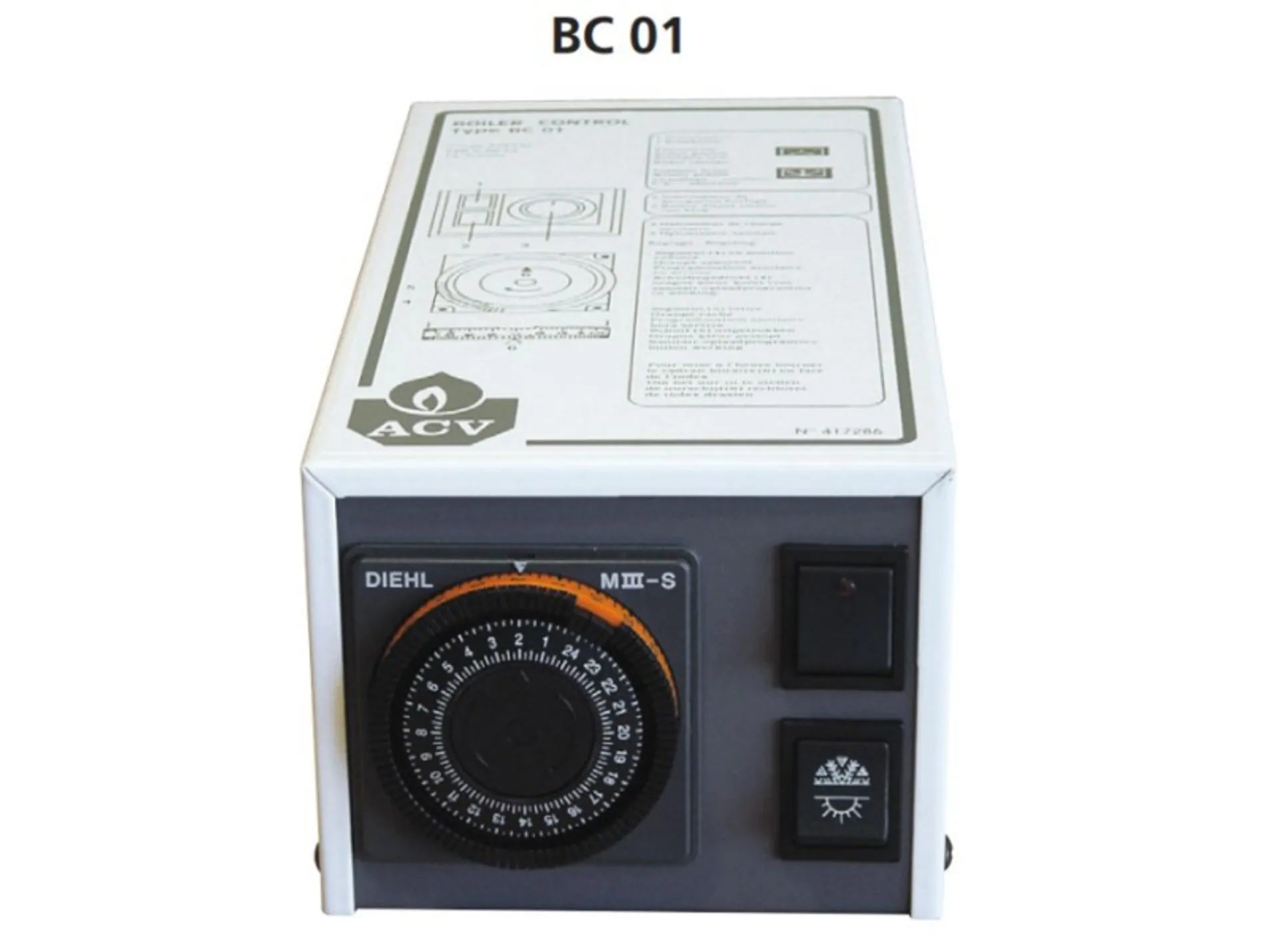

Boiler Control BC 01

Compact N Boiler Control BC 01



De Boiler Control BC 01 regeling biedt de mogelijkheid om een mono of bi-energie boiler aan een CV-ketel te koppelen die niet is voorzien van een ingebouwde voorrangsregeling.

''WINTER'' werking

De Boiler control BC 01 geeft voorrang aan de sanitair warmwaterbereider ten opzichte van de CV, deze stelt bij elke sanitaire vraag (overeenkomstig het vastgestelde programma van de optimisator) de circulator of de verdeelklep in werking, evenals de brander van de ketel. De ketel wordt voor wat betreft temperatuur beperkt door zijn eigen bedieningsthermostaat. Zodra de vraag van de sanitaire boiler voldaan wordt kan de ketel opnieuw aan de CV-vraag voldoen. De CV-regeling wordt gewaarborgd door een omgevingsthermostaat die aangesloten is op de boiler control BC 01.

''ZOMER'' werking

Met deze functie wordt van de CV-ketel enkel gebruik gemaakt voor de sanitaire warmwaterbereiding die bepaald wordt door de programmering van de laadoptimisator. De ketel heeft geen enkele CV functie meer. Als de Boiler Control BC01 aangesloten is op een bi-energie boiler bestaat de mogelijkheid de sanitaire boiler op te warmen met de ketel of met het ingebouwde elektrische verwarmingselement.
