Omschrijving

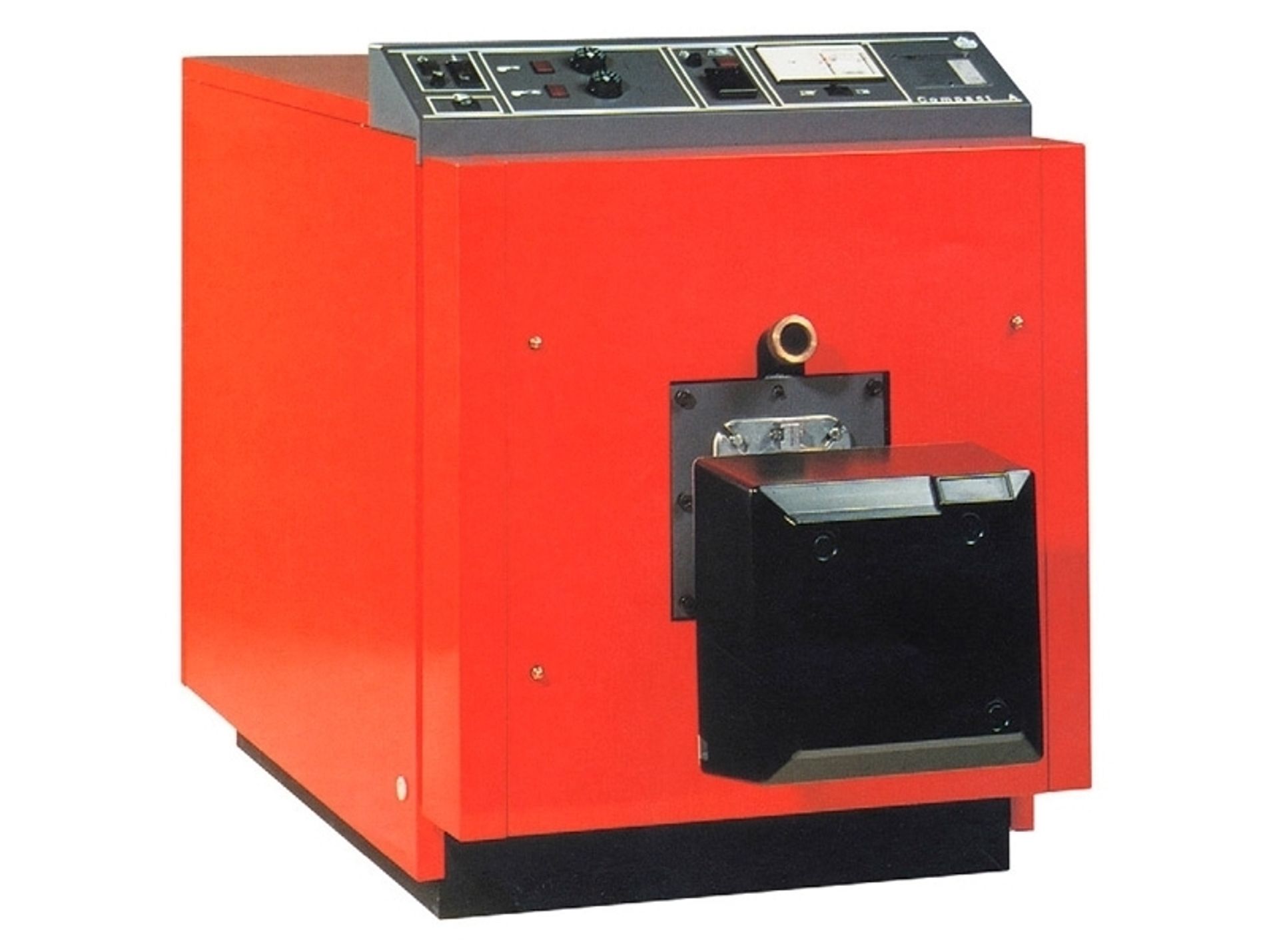

Compact A Omschrijving

  • 13 modellen met een nominaal vermogen van 70 - 1400 kW
  • Geschikt voor olie, aardgas of propaan
  • Leverbaar met voorzetbrander en regeling
  • Volledig watergekoelde verbrandingskamer
  • Isolatie van hoogwaardig mineraal wol regeling afgewerkt met een gelakte stalen mantel
  • Geintegreerde bediening- en regelpaneel
  • Sturing optioneel met BC 01 boiler
  • Leverbaar met Lloyd's certificaat
  • Eenvoudig te onderhouden
  • Branderdeur zowel links als rechts draaibaar te monteren

*Let op, dit toestel is alleen geschikt voor vervanging, industriële en maritieme toepassing

Specificaties

Compact A Specificaties

Type CA 100 CA 150 CA 200 CA 250 CA 300
Artikelnummer 04120101 04120201 04120301 04120401 04120501
Eigenschappen
Brandstof Gas/Olie Gas/Olie Gas/Olie Gas/Olie Gas/Olie
Belasting 77/109 134/161 197/260 324/343 381/419 kW
Nom. vermogen 74/100 115/140 185/235 291/314 349/384 kW
Rendement 91,7 86,9 90,4 91,5 91,6 %
Max. werkdruk 6 6 6 6 6 bar
Aansl. rookgasfavoer 200 200 200 240 240 mm
Gewicht leeg 315 380 470 710 770 kg
Aanvoer/retour CV DN 50 DN 50 DN 50 DN 80 DN 80 flens
Waterinhoud 102 122 150 350 400 liter
Drukverlies cv zijdig 2-5 5-11 11-31 22-26 28-34 mbar
Drukverlies rookgaszijdig 0,22-0,48 0,68-0,96 1,83-2,5 3,2-3,8 3,6-4,3 mbar
Type CA 350 CA 400 CA 500 CA 600 CA 700
Artikelnummer 04120601 04120701 0412801 04120901 04121001
Eigenschappen
Brandstof Gas/Olie Gas/Olie Gas/Olie Gas/Olie Gas/Olie
Belasting 444/482 507/559 635/698 769/824 886/962 kW
Nom. vermogen 407/442 465/512 582/640 698/756 814/884 kW
Rendement 91,6 91,7 91,7 91,7 91,9 %
Max. werkdruk 6 6 6 6 6 bar
Aansl. rookgasfavoer 240 240 300 300 350 mm
Gewicht leeg 830 1075 1185 1465 1570 kg
Aanvoer/retour CV DN 80 DN 100 DN 100 DN 100 DN 100 flens
Waterinhoud 470 630 650 800 890 liter
Drukverlies cv zijdig 37-44 23-28 35-42 30-36 33-39 mbar
Drukverlies rookgaszijdig 4,0-4,8 4,3-5,2 5,3-5,8 5,6-6,7 5,9-7,1 mbar
Type CA 800 CA 900 CA 1000
Artikelnummer 04121101 04121201 04121301
Eigenschappen
Brandstof Gas/Olie Gas/Olie Gas/Olie
Belasting 1014/1104 1141/1243 1267/1393     kW
Nom. vermogen 930/1012 1047/1140 1163/1279     kW
Rendement 91,7 91,8 91,8     %
Max. werkdruk 6 6 6     bar
Aansl. rookgasfavoer 350 450 450     mm
Gewicht leeg 1570 1945 2100     kg
Aanvoer/retour CV DN 125 DN 125 DN 125     flens
Waterinhoud 920 1030 1140     Liter
Drukverlies cv zijdig 40-48 47-56 50-60     mbar
Drukverlies rookgaszijdig 6,4-7,7 6,8-8,2 7,1-8,4     mbar
Toebehoren: Artikelnummer

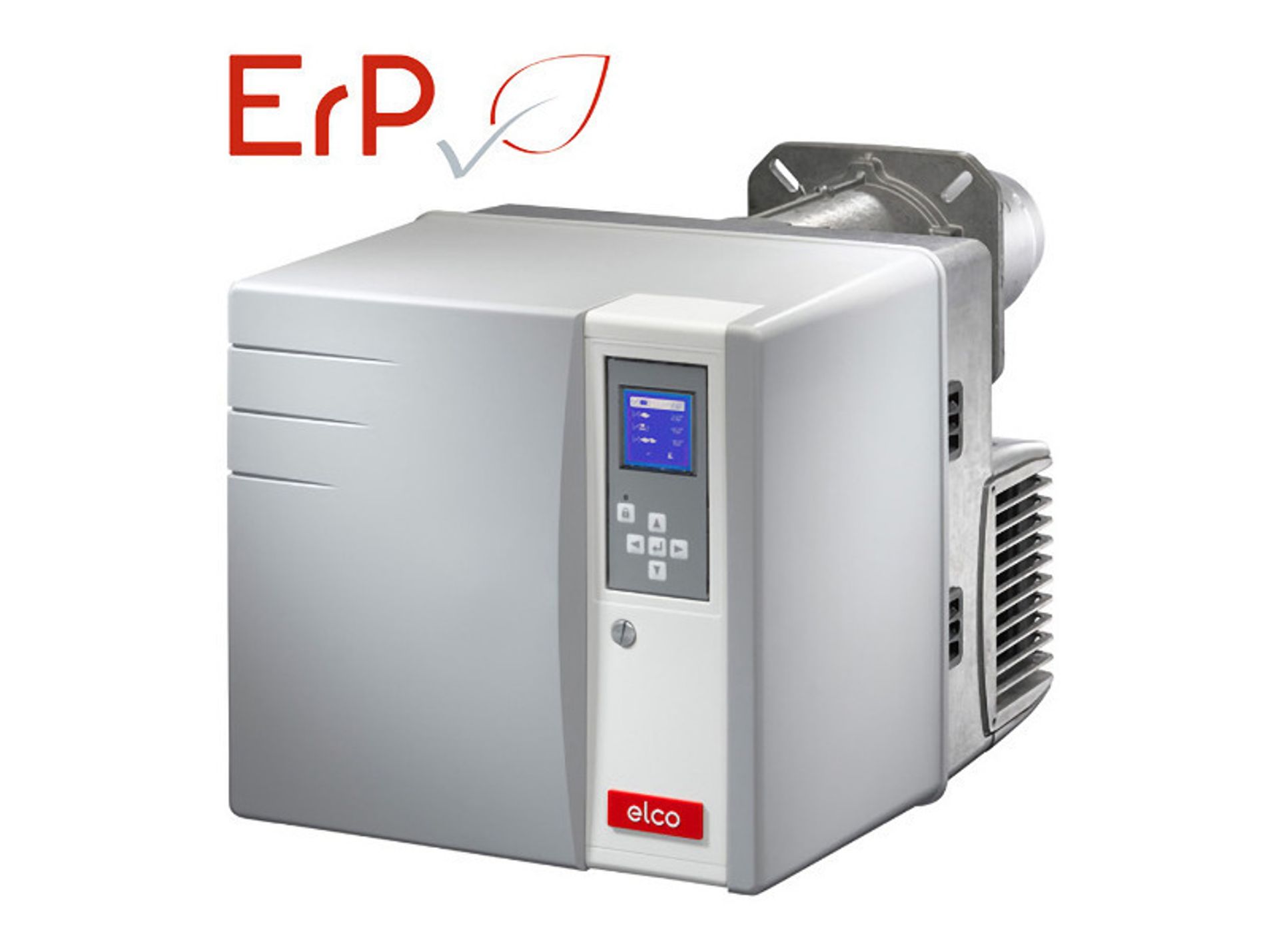

Oliebrander t.b.v. CA 100 aan/uit 0009120
Oliebrander t.b.v. CA 100 duo 0009110
Oliebrander t.b.v. CA 150 aan/uit 0009130
Oliebrander t.b.v. CA 150 duo 0009140
Oliebrander t.b.v. CA 200 duo 0009150
Oliebrander t.b.v. CA 250/300 duo 0009160
Oliebrander t.b.v. CA 350/400 duo 0009170
Oliebrander t.b.v. CA 500/600/700 duo 0009180
Oliebrander t.b.v. CA 800/900/1000 duo 0009190
* voorzetbrander aardgas of propaan op aanvraag



Afmetingen

Compact A Afmetingen

Type CA 100 CA 150 CA 200 CA 250 CA 300
A 170 170 170 890
B 800 1000 1300 1095 1095
C 102 102 102 1250 1400
D 1295 1495 1795 1730 1880
E 508 508 508 560 560
F 1000 1000 1000 1000 790
G 105 105 105 450 450
H 920 920 920 580 730
I 796 796 796 330 480
J 742 742 742
K 270 270 270
L 110 110 130 250 250
M 150 150 170 110 110
Type CA 350 CA 400 CA 500 CA 600 CA 700
A 890 890 1100 1100 1200
B 1095 1300 1300 1455 1455
C 1500 1660 1740 1760 1840
D 1980 2190 2270 2290 2370
E 560 680 680 760 760
F 790 790 930 1020 1020
G 450 465 465 465 465
H 830 970 1050 1070 1150
I 580 650 750 750 830
J
K
L 250 270 270 270 270
M 110 130 130 130 140
Type CA 800 CA 900 CA 1000
A 1300 1300 1300
B 1555 1555 1555
C 1840 2090 2350
D 2370 2620 2880
E 800 800 800
F 1110 1110 1110
G 465 465 465
H 1150 1400 1660
I 830 1080 1340
J
K
L 270 270 270
M 140 145 145

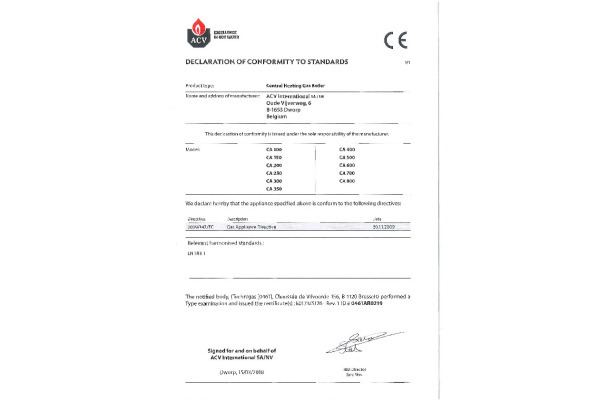

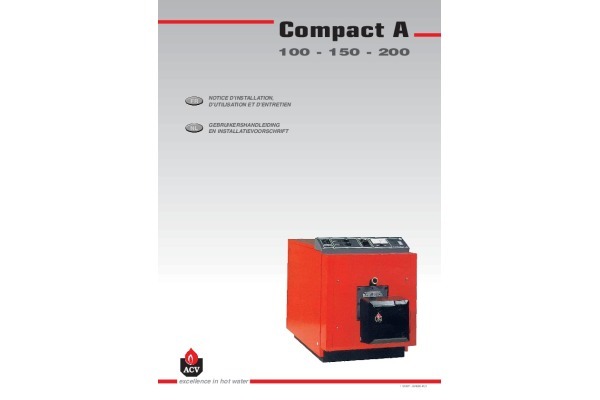

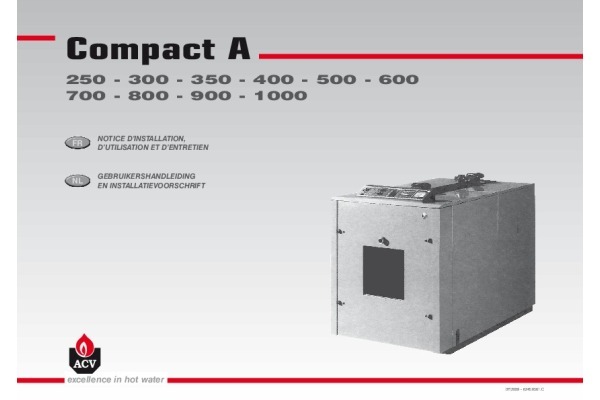

Downloads

Downloads voor Compact A
